Regeneracja wymienników ciepła

Regeneracja wymiennika ciepła zamiast kosztownej wymiany

Regeneracja wymiennika ciepła to kompleksowy proces przywrócenia jego pierwotnej sprawności cieplnej i hydraulicznej. Obejmuje demontaż, diagnostykę stanu technicznego, czyszczenie chemiczne lub mechaniczne powierzchni wymiany, usunięcie kamienia i osadów, kontrolę szczelności, wymianę uszczelek oraz ponowny montaż zakończony próbą ciśnieniową i testem wydajności. Dzięki temu odzyskujesz moc urządzenia bez zakupu nowego podzespołu.

W praktyce serwisowej spadek mocy chłodniczej lub grzewczej rzadko wynika z awarii sprężarki. Znacznie częściej winny jest zanieczyszczony wymiennik, którego powierzchnie pokrył kamień, szlam i osady biologiczne. Zanim więc zdecydujesz o wymianie całego podzespołu, sprawdź, czy regeneracja nie przywróci parametrów taniej i szybciej.

[Pokaz zdjęć]

Po czym poznać, że wymiennik ciepła wymaga regeneracji

Pierwszym sygnałem jest spadek różnicy temperatur między wlotem a wylotem czynnika. Jeżeli urządzenie pracuje dłużej, a mimo to nie osiąga zadanej temperatury, powierzchnia wymiany najprawdopodobniej jest zarośnięta osadem. Drugim objawem bywa rosnący opór hydrauliczny, czyli wyższe ciśnienie po stronie pompy i głośniejsza praca układu.

Operator zwykle zauważa też wzrost zużycia energii. Sprężarka lub pompa muszą bowiem pracować intensywniej, aby skompensować pogorszoną wymianę ciepła. W instalacjach wody lodowej obserwujemy ponadto częstsze zatrzymania awaryjne na zbyt wysokim ciśnieniu skraplania.

Najczęstsze objawy, które powinny skłonić do diagnostyki, to:

• wydłużony czas schładzania lub nagrzewania przy niezmienionym obciążeniu,
• spadek wydajności wymiennika ciepła mimo sprawnej sprężarki i pompy,
• podwyższone ciśnienie skraplania albo wyższy pobór prądu,
• głośniejsza praca układu i wibracje rurociągów wywołane oporem przepływu,
• widoczne wycieki lub ślady czynnika wokół króćców i uszczelek.

Jeżeli rozpoznajesz u siebie kilka z tych sygnałów, audyt techniczny instalacji rozstrzygnie, czy wystarczy regeneracja wymiennika ciepła, czy układ wymaga głębszej modernizacji.

Jak wygląda regeneracja wymiennika ciepła krok po kroku

Profesjonalna regeneracja wymiennika ciepła przebiega według powtarzalnej procedury, którą dokumentujemy w raporcie serwisowym. Każdy etap ma jasny cel, a zachowana kolejność chroni płyty i uszczelki przed uszkodzeniem.

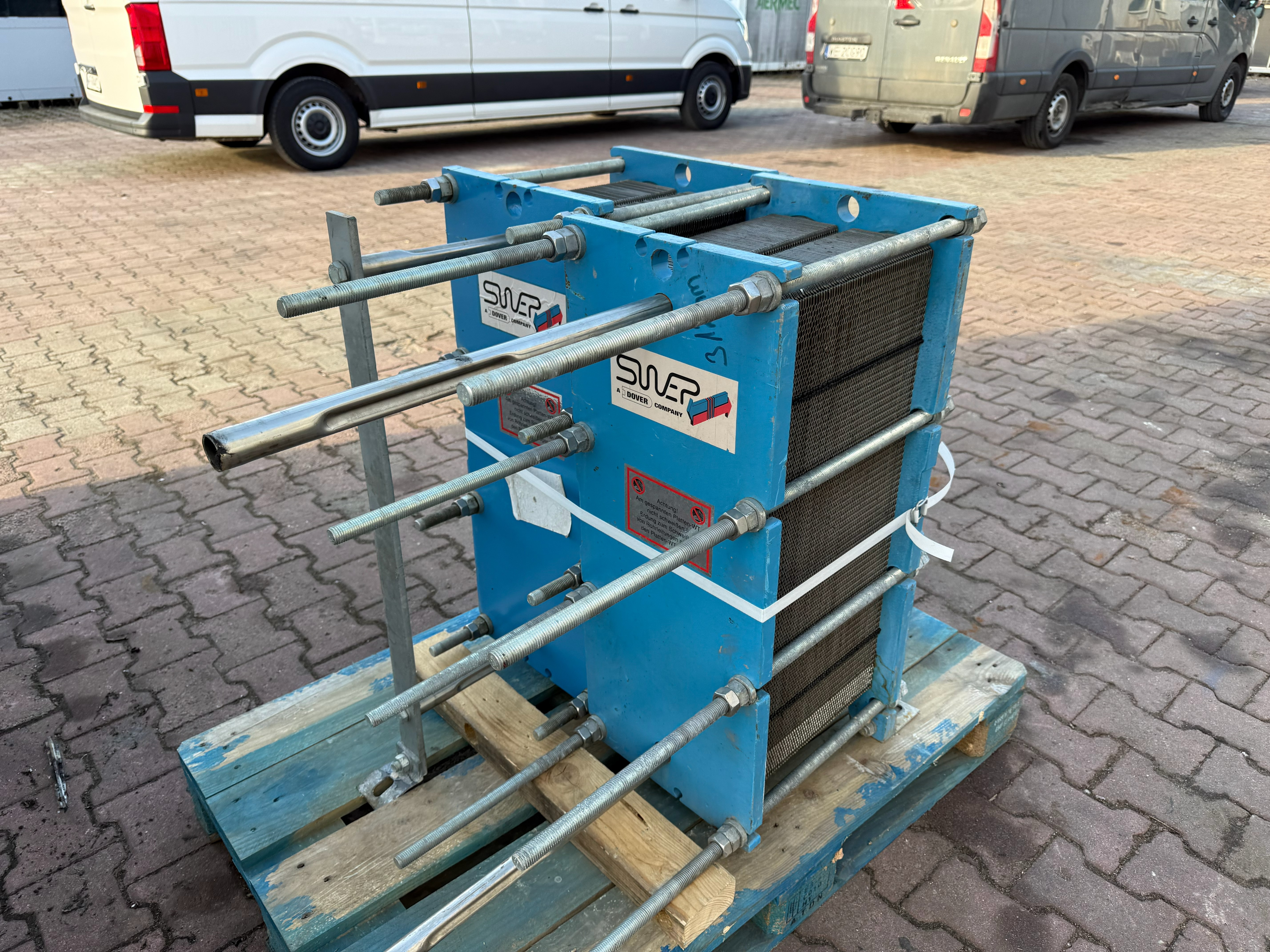

• Demontaż i zabezpieczenie: odłączenie wymiennika od instalacji, opróżnienie z czynnika oraz oznaczenie kolejności płyt przy konstrukcji skręcanej.
• Diagnostyka stanu technicznego: ocena grubości osadu, stanu powierzchni, korozji i zużycia uszczelek, na tej podstawie dobieramy metodę czyszczenia.

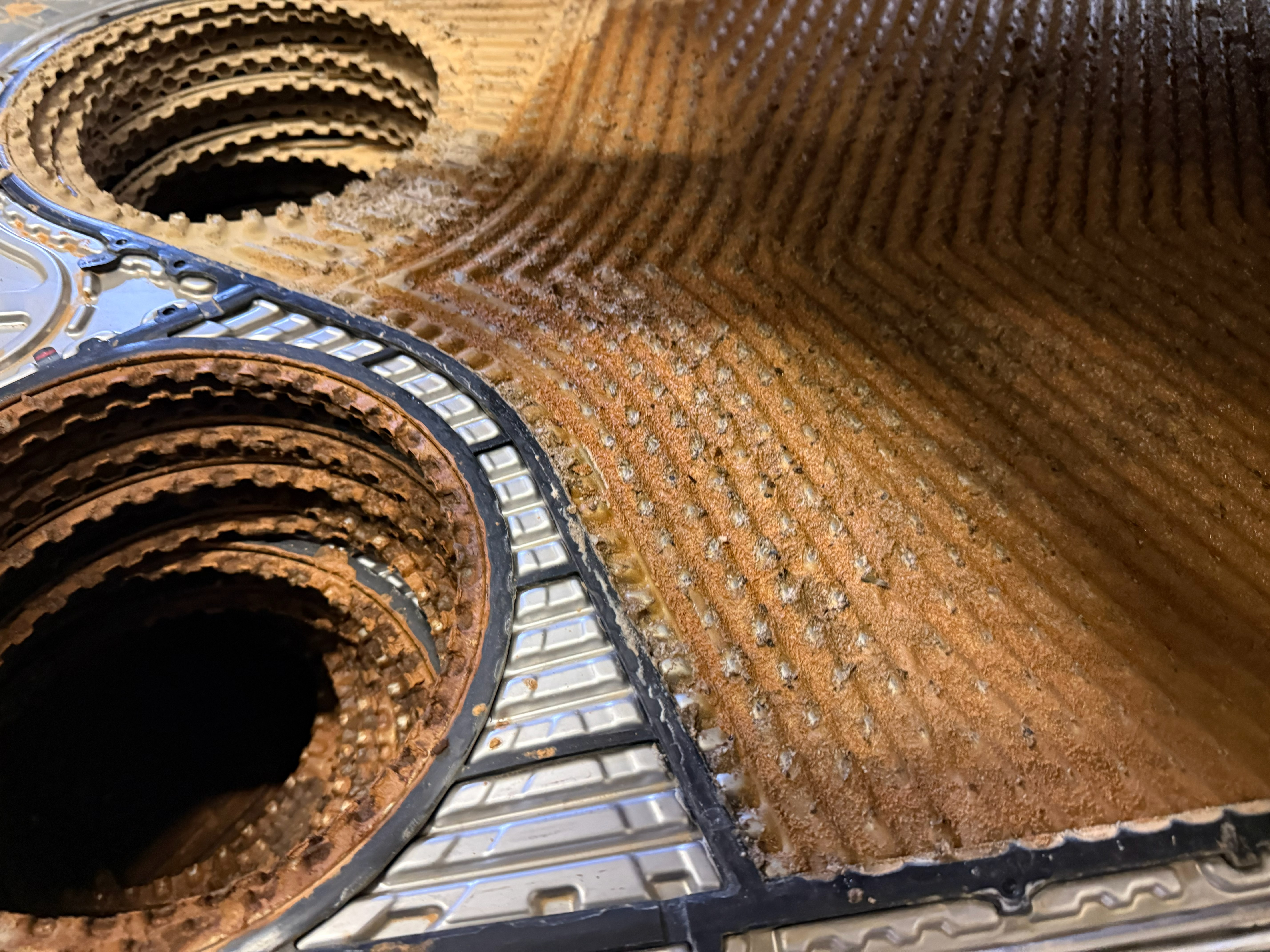

• Czyszczenie chemiczne lub mechaniczne: usuwanie kamienia, szlamu i osadów biologicznych preparatami dobranymi do materiału płyt.
• Płukanie instalacji: usunięcie pozostałości po kąpieli chemicznej i neutralizacja, aby do układu nie trafiły resztki reagentów.
• Kontrola szczelności i wymiana uszczelek: sprawdzenie rowków uszczelniających oraz montaż nowych uszczelek odpornych na temperaturę i rodzaj czynnika.
• Naprawa uszkodzonych elementów: prostowanie ramy, wymiana śrub ściągających, uzupełnienie skorodowanych króćców.
• Montaż, próba ciśnieniowa i uruchomienie: złożenie pakietu z zachowaniem wymiaru ściśnięcia, próba ciśnieniowa oraz test wydajności pod realnym obciążeniem.

Po zakończeniu prac przekazujemy raport z wynikami pomiarów. W rezultacie masz udokumentowany stan urządzenia, co ułatwia planowanie przeglądów i prewencję awarii.

Czyszczenie chemiczne czy mechaniczne wymiennika

Wybór metody zależy od rodzaju osadu i konstrukcji wymiennika. Czyszczenie chemiczne sprawdza się przy kamieniu kotłowym, produktach korozji i twardej wodzie, ponieważ kwas rozpuszcza osad w całej objętości kanałów, także w miejscach niedostępnych mechanicznie. To najskuteczniejsze odkamienianie wymiennika ciepła, pod warunkiem doboru preparatu do materiału płyt, czyli stali nierdzewnej, tytanu lub miedzi.

Czyszczenie mechaniczne, czyli mycie ciśnieniowe i szczotkowanie rozłożonego pakietu, wybieramy przy grubych osadach biologicznych, włóknach i zanieczyszczeniach stałych. Ta metoda wymaga jednak konstrukcji skręcanej, którą da się rozebrać. Przy wymiennikach lutowanych pozostaje wyłącznie obieg chemiczny w układzie zamkniętym, co wynika wprost z konstrukcji płytowych wymienników ciepła.

W praktyce najlepsze efekty daje połączenie obu metod. Najpierw rozbieramy i myjemy pakiet mechanicznie, następnie prowadzimy kąpiel chemiczną oraz płukanie instalacji. Taki kompleksowy serwis wymiennika płytowego przywraca powierzchnię wymiany niemal do stanu fabrycznego.

Regeneracja czy wymiana wymiennika ciepła

Regeneracja jest opłacalna, gdy korpus i płyty zachowują integralność, a problemem pozostaje wyłącznie zanieczyszczenie powierzchni. Koszt prac stanowi wtedy ułamek ceny nowego podzespołu, a przestój trwa krócej, ponieważ nie trzeba czekać na dostawę wymiennika dobranego pod istniejącą instalację.

Wymianę rozważamy dopiero wtedy, gdy diagnostyka wykaże perforację płyt, zaawansowaną korozję wżerową albo trwałe odkształcenie ramy. W takich przypadkach naprawa wymiennika ciepła nie da trwałego efektu, ponieważ nieszczelność szybko wróci. Granicę między oboma rozwiązaniami wyznacza rzetelny audyt, a nie szacunek na oko.

Dla zakładów, które nie mogą pozwolić sobie na przestój, łączymy regenerację ze stałym serwisem chillerów i agregatów wody lodowej w ramach planu serwisów. Dzięki cyklicznej kontroli osad nie zdąży narosnąć do poziomu, który wymusza demontaż całego układu lub modernizację instalacji chłodniczej.

Najczęściej zadawane pytania

Ile trwa regeneracja wymiennika ciepła?

Czas zależy od typu wymiennika i stopnia zanieczyszczenia. Czyszczenie chemiczne mniejszego wymiennika płytowego w obiegu zamkniętym zajmuje zwykle kilka godzin. Pełna regeneracja konstrukcji skręcanej, z demontażem, wymianą uszczelek i próbą ciśnieniową, to najczęściej jeden dzień roboczy. Po wstępnej diagnostyce podajemy konkretny przedział, abyś mógł zaplanować przestój instalacji.

Czy regeneracja wymiennika płytowego obejmuje wymianę uszczelek?

Tak, przy wymiennikach skręcanych wymiana uszczelek jest standardowym elementem prac. Stare uszczelki tracą elastyczność, dlatego ich ponowne użycie grozi nieszczelnością po złożeniu pakietu. Materiał dobieramy do temperatury i rodzaju czynnika, na przykład NBR, EPDM lub Viton. W wymiennikach lutowanych uszczelek nie ma, więc regeneracja ogranicza się do czyszczenia chemicznego i kontroli szczelności.

Po czym poznać, że wymiennik nadaje się już tylko do wymiany?

Decydują wyniki diagnostyki. Jeżeli płyty są perforowane, mocno skorodowane wżerowo albo rama jest trwale odkształcona, regeneracja nie przywróci szczelności na dłużej. Sygnałem ostrzegawczym jest nieszczelność wewnętrzna, czyli mieszanie się mediów z obu obiegów. Rekomendujemy wtedy dobór nowego wymiennika pod parametry instalacji, zamiast pozornie tańszej naprawy wymiennika ciepła, która szybko zawiedzie.

Czy podczas regeneracji wykonujecie próbę ciśnieniową?

Tak, próba ciśnieniowa jest obowiązkowym etapem po złożeniu wymiennika. Sprawdzamy zarówno szczelność zewnętrzną, jak i brak przecieków między obiegami. Dopiero pozytywny wynik pozwala podłączyć urządzenie i przeprowadzić test wydajności pod realnym obciążeniem. Wyniki obu prób trafiają do raportu serwisowego, który przekazujemy po zakończeniu zlecenia.

Zadbaj o wymiennik, zanim spadek wydajności stanie się awarią

Regeneracja wymiennika ciepła to szybki sposób na odzyskanie mocy układu i ograniczenie zużycia energii, o ile prowadzi się ją metodycznie, od diagnostyki po próbę ciśnieniową. Jako autoryzowany serwis HVAC&R działający od 2004 roku wykonujemy pełny zakres prac, od czyszczenia chemicznego po naprawę i test wydajności, a całość dokumentujemy w raporcie. Zamów audyt techniczny albo kompleksowy serwis 24/7: telefon +48 501 179 381, e-mail info@skic.com.pl. Sprawdzimy stan wymiennika i wskażemy, czy wystarczy regeneracja.
