Chłodziarki przemysłowe

Chłodziarki przemysłowe – serce chłodzenia technologicznego w zakładzie

Chłodziarki przemysłowe to urządzenia chłodnicze odbierające ciepło z procesów produkcyjnych za pomocą wody lodowej lub roztworu glikolu, który zasila wymienniki maszyn, formy wtryskowe, reaktory chemiczne czy klimatyzację technologiczną. Pracują w obiegu sprężarkowym z czynnikiem chłodniczym i obsługują zakres mocy od kilku kilowatów do kilku megawatów. W praktyce decydują o stabilności produkcji, jakości wyrobu i jednostkowym koszcie energii.

Z perspektywy autoryzowanego serwisu HVAC&R obserwujemy, że awaria chłodziarki w środku zmiany potrafi zatrzymać całą linię. Dlatego dobór, eksploatacja i prewencja powinny być traktowane jak element infrastruktury krytycznej, a nie sezonowy dodatek. Ten artykuł porządkuje kluczowe zagadnienia, pokazuje typowe błędy z polskich zakładów oraz wskazuje moment, w którym warto włączyć do zespołu zewnętrznego partnera technicznego.

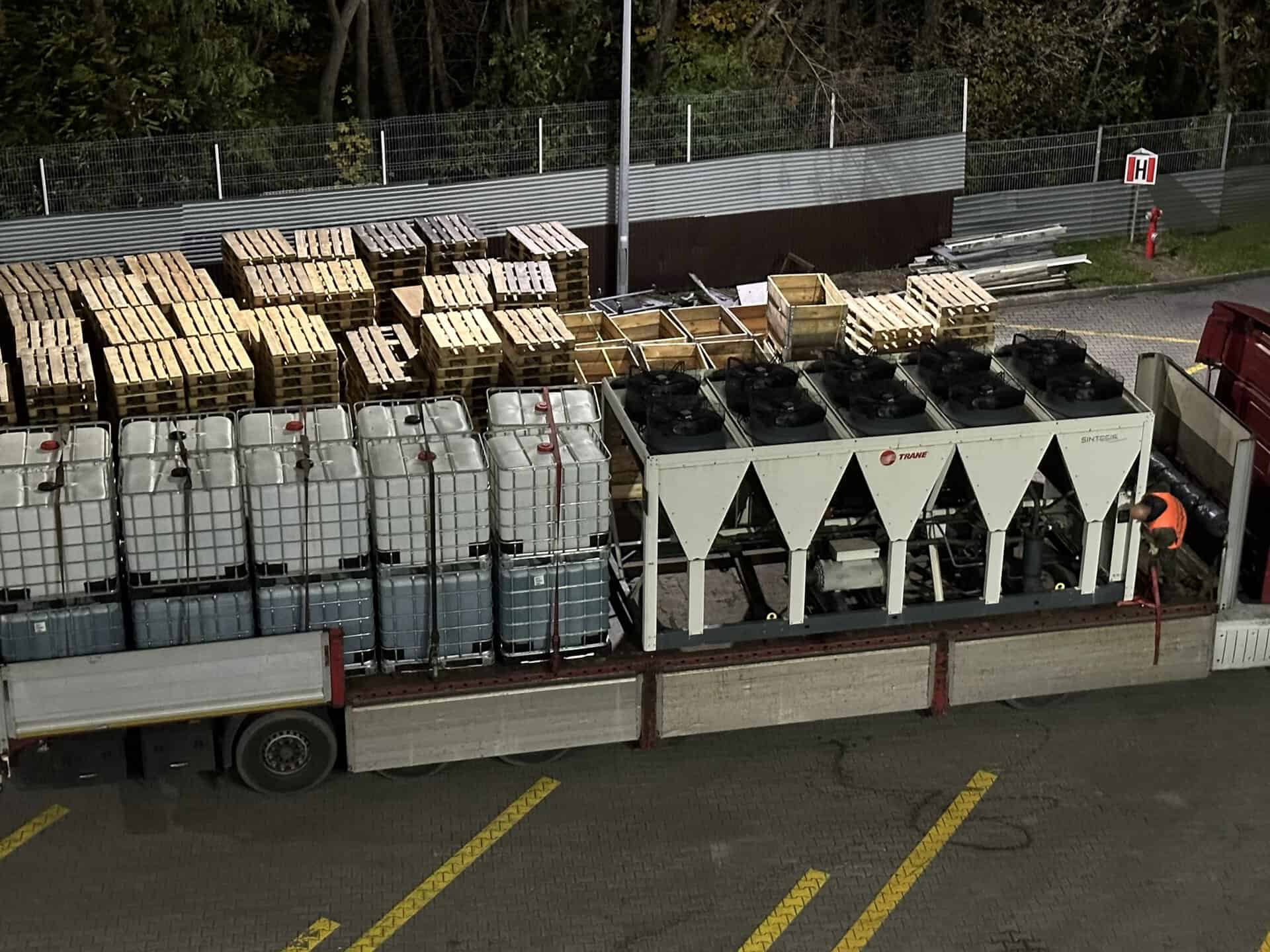

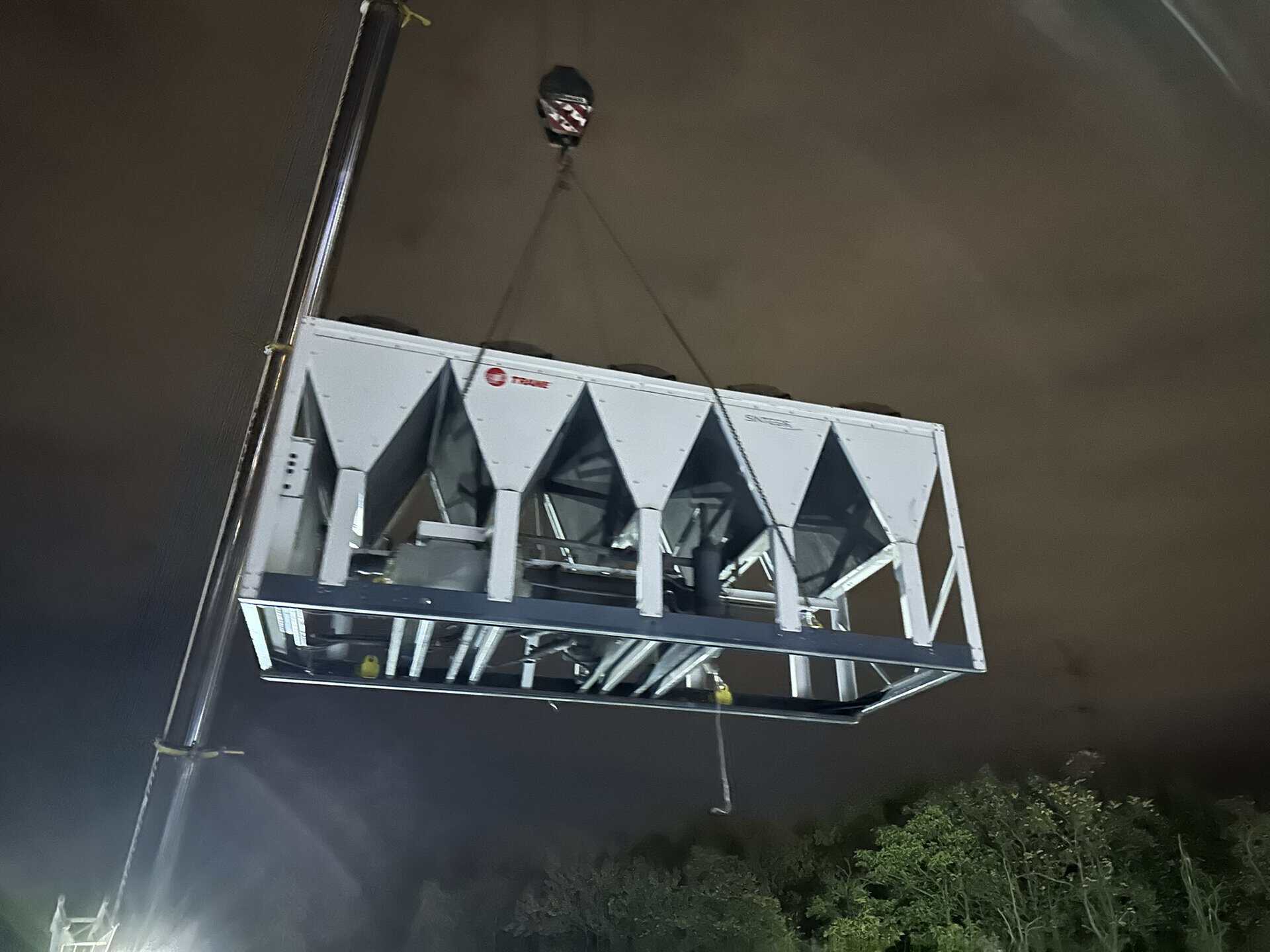

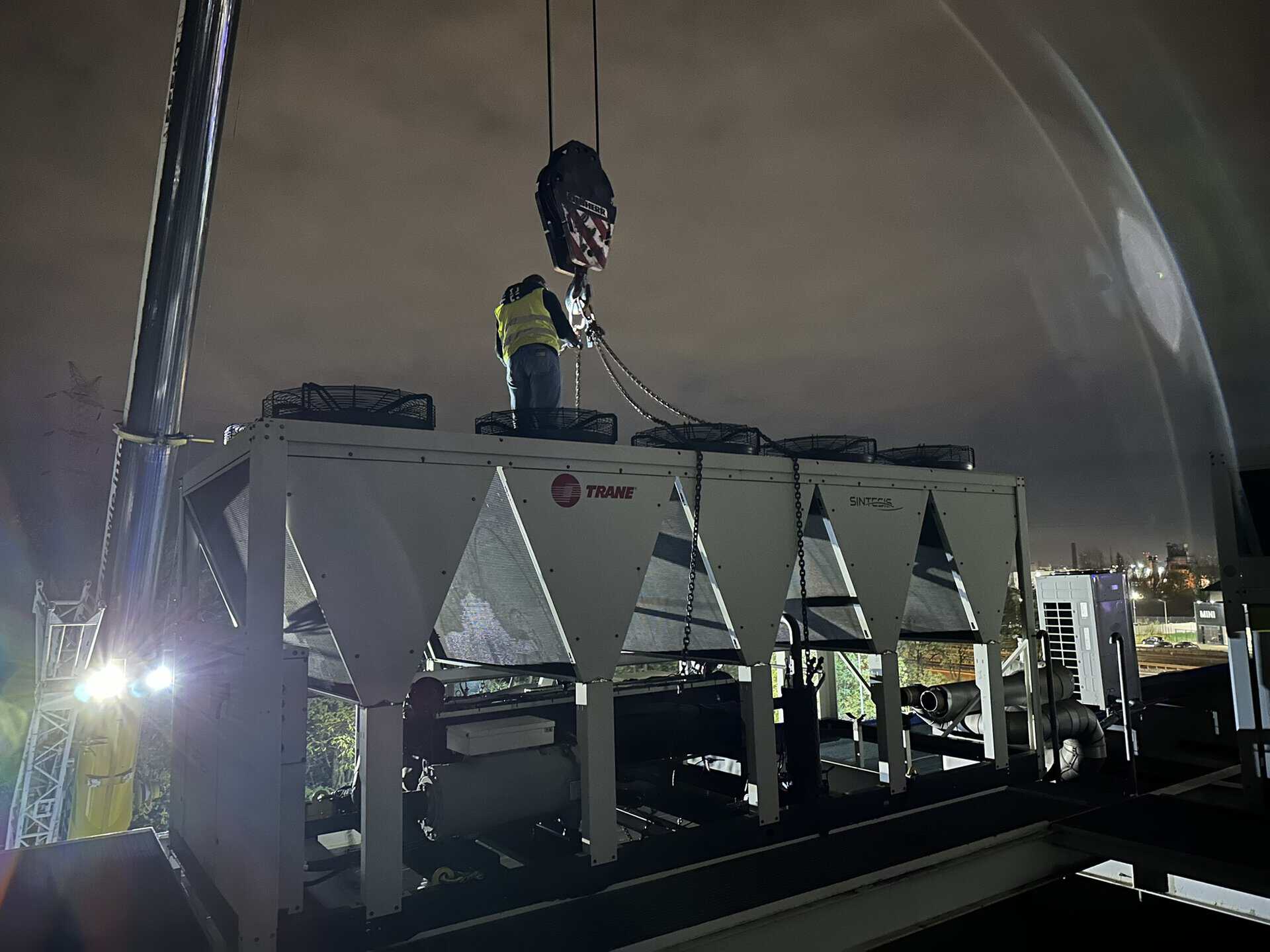

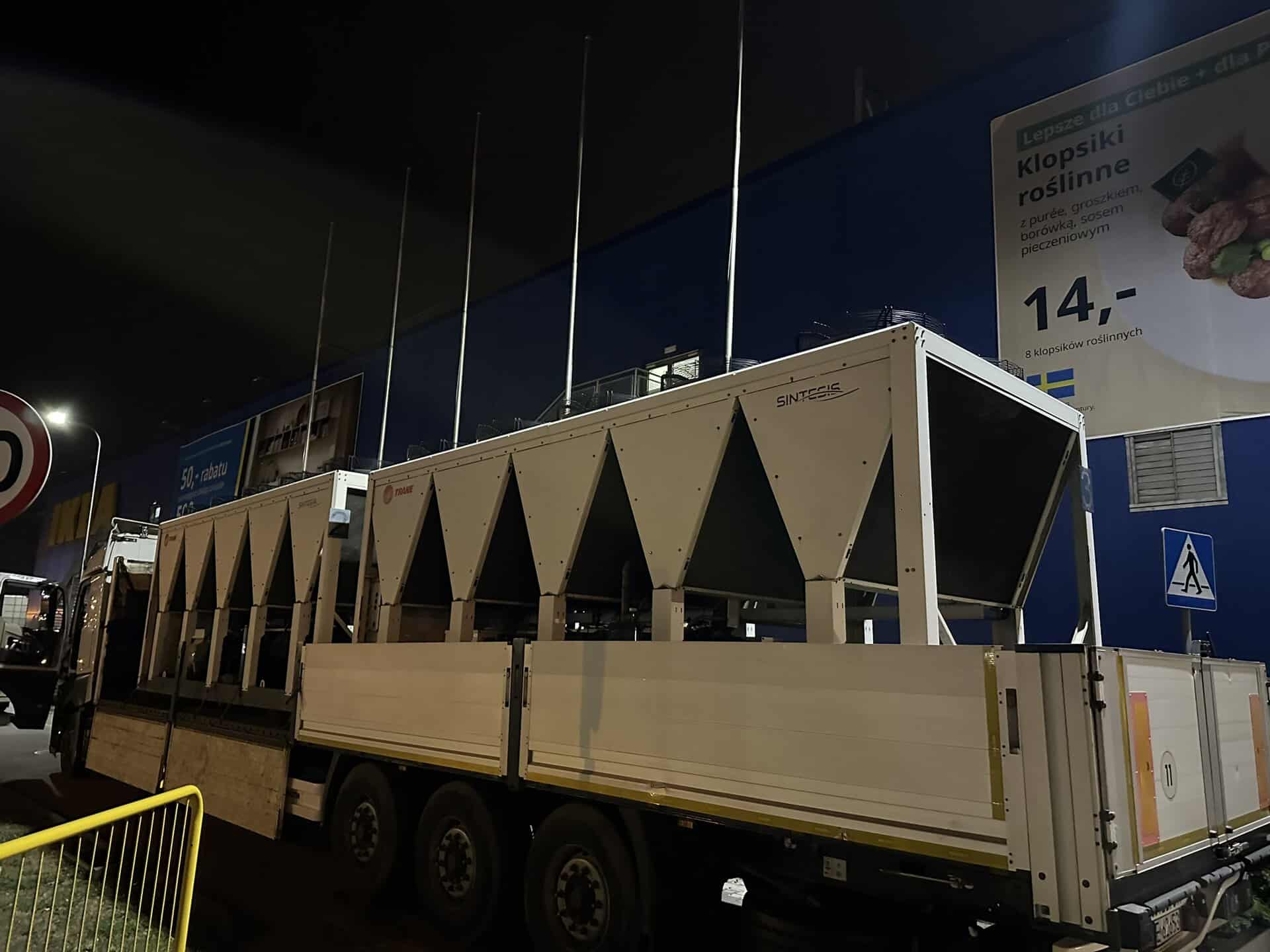

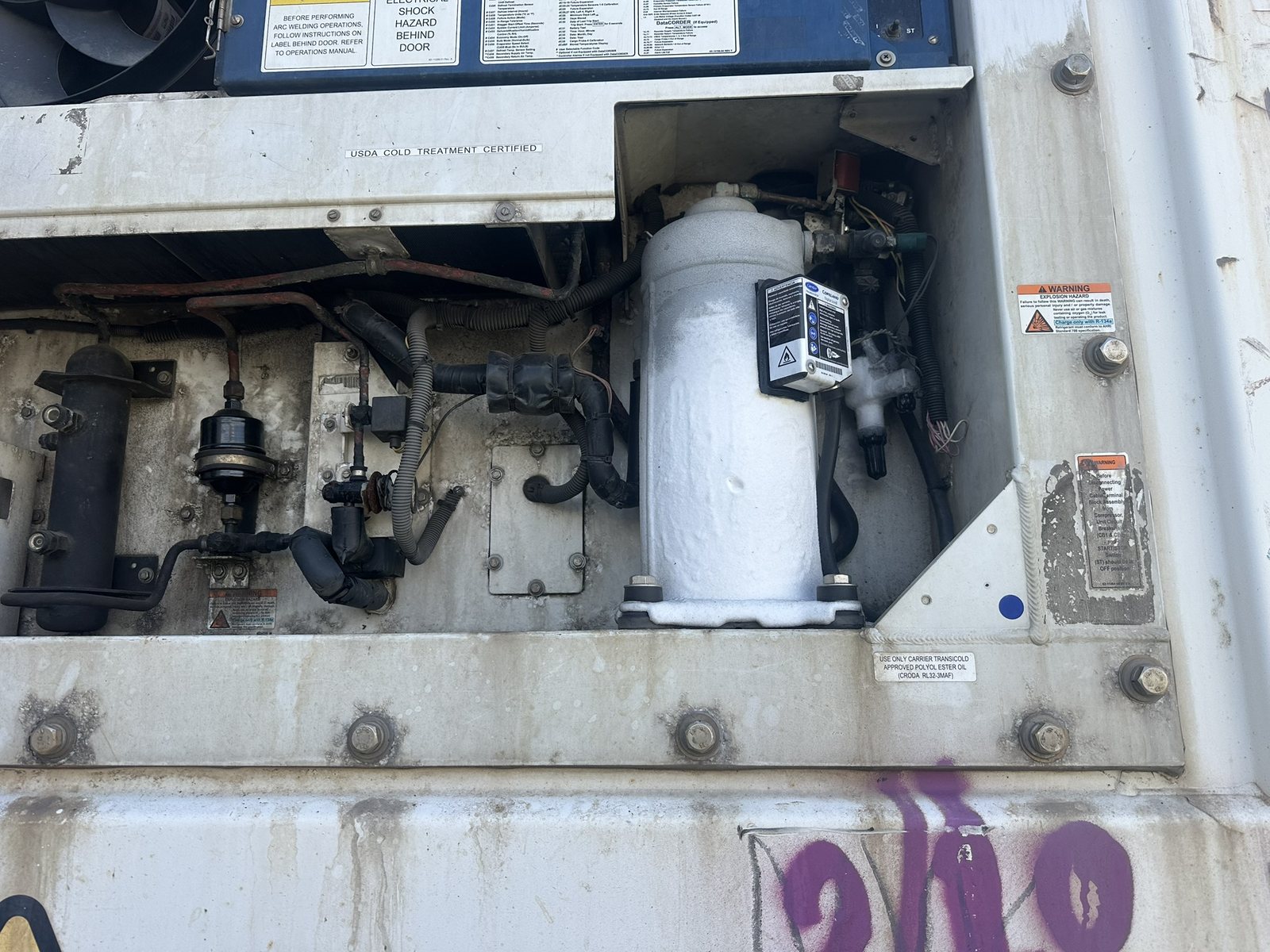

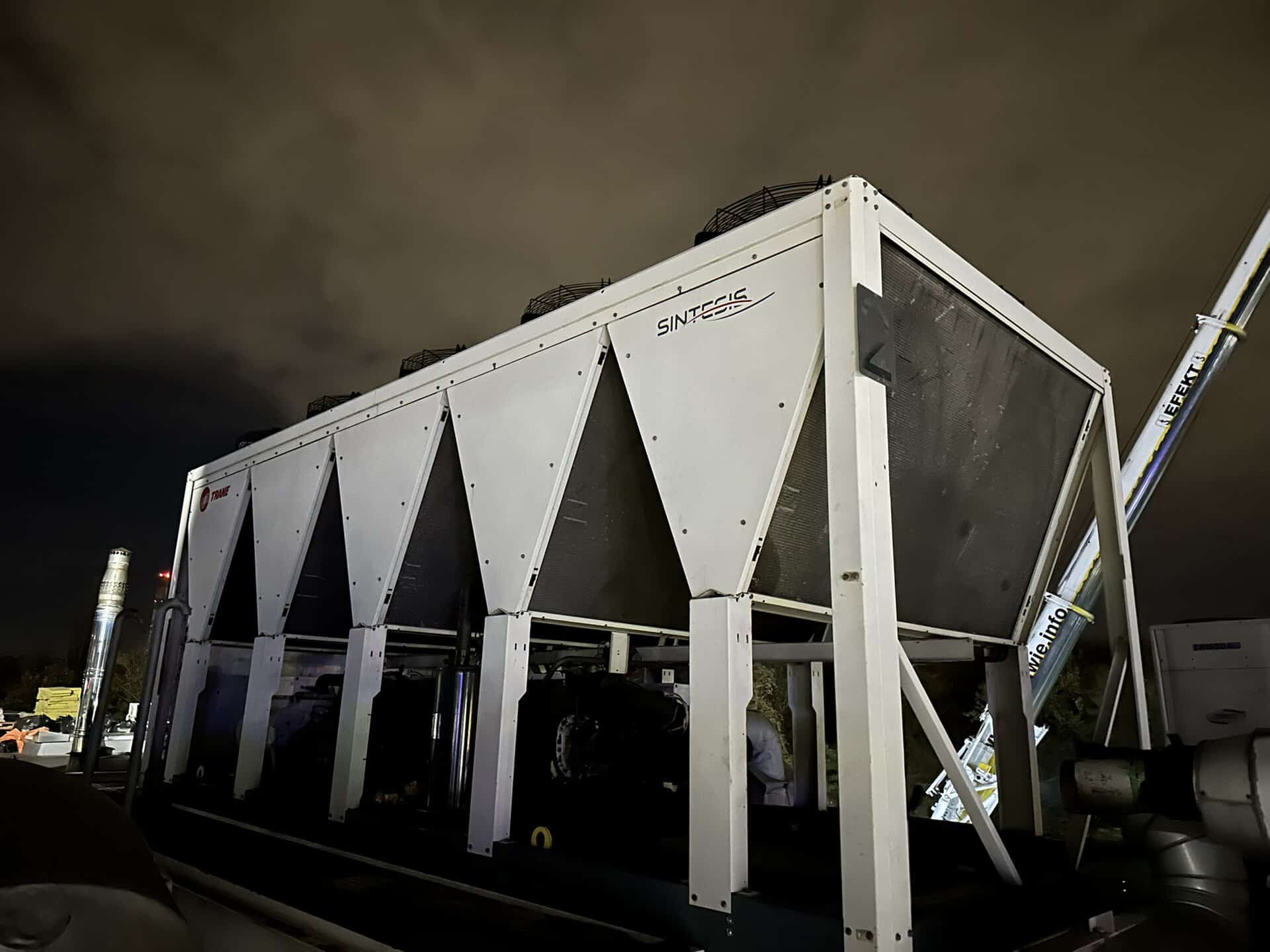

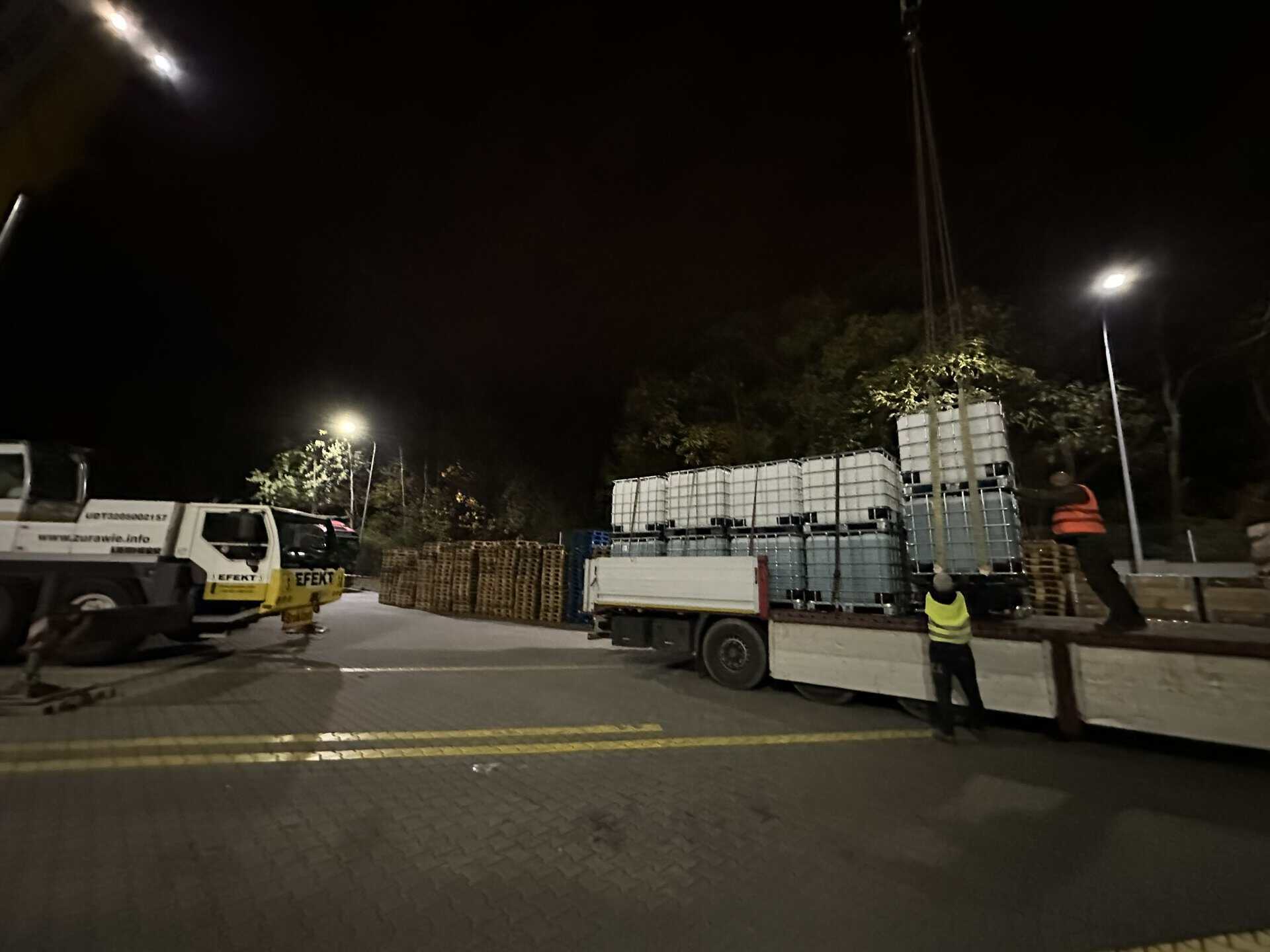

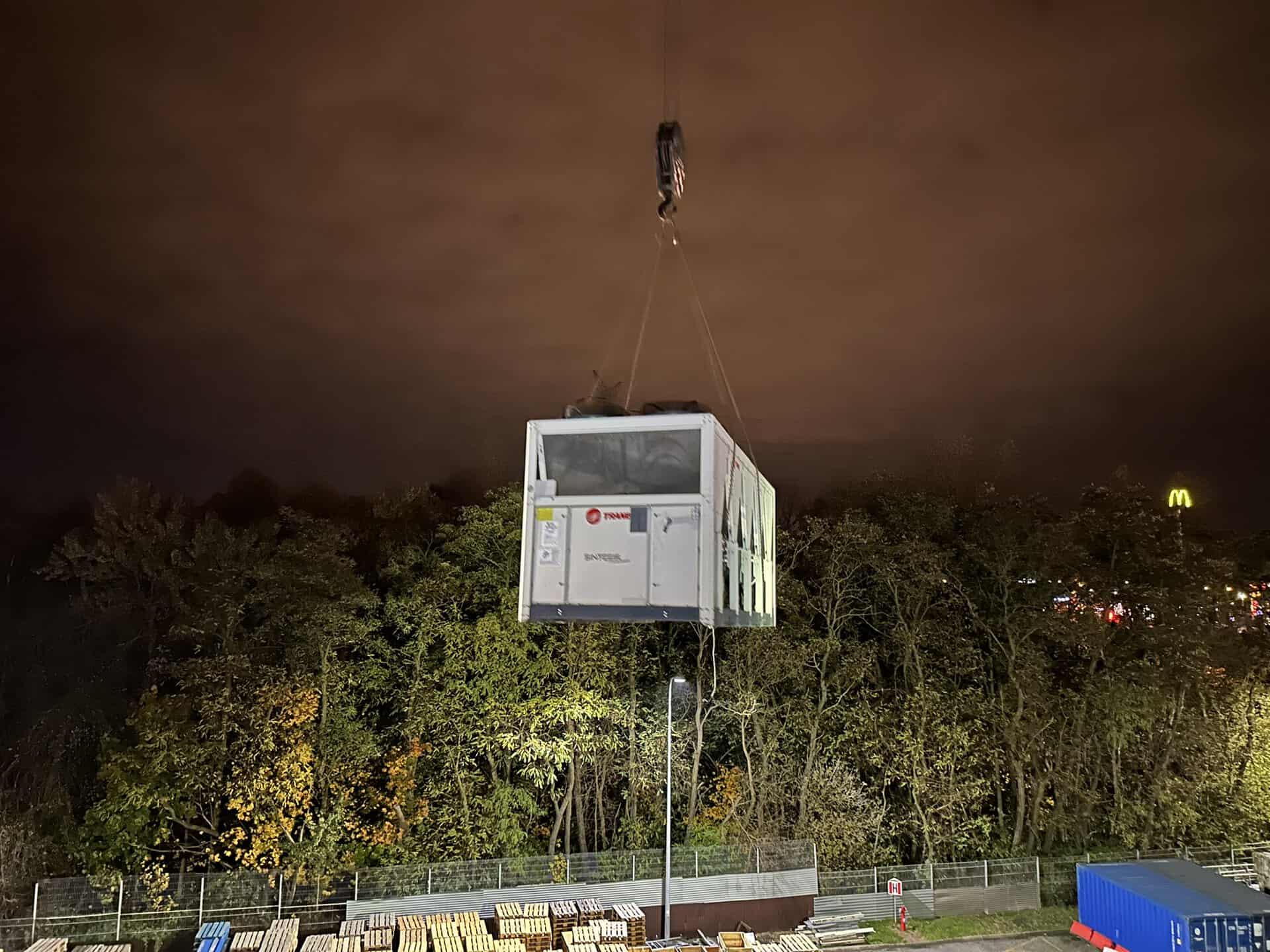

[Pokaz zdjęć]

Jak działają przemysłowe agregaty chłodnicze

Podstawą działania jest cykl sprężarkowy. Sprężarka tłoczy czynnik chłodniczy do skraplacza, gdzie ten oddaje ciepło do otoczenia lub do układu odzysku. Następnie ciecz przechodzi przez element rozprężny (EEV lub TEV) i odparowuje w parowniku, odbierając ciepło z wody lodowej zasilającej odbiorniki technologiczne. W rezultacie do procesu wraca medium o stabilnej temperaturze, najczęściej w przedziale od 6 do 15°C dla typowego chłodzenia procesowego, choć aplikacje niskotemperaturowe schodzą znacznie niżej.

Wokół tego rdzenia pracuje cała automatyka HVAC&R, czyli sterowniki, czujniki ciśnienia i temperatury, presostaty bezpieczeństwa, falowniki sprężarek oraz układy regulacji wydajności. Dzięki temu nowoczesna chłodziarka utrzymuje wąskie pole tolerancji nawet przy zmiennym obciążeniu linii. Należy jednak pamiętać, że żadna automatyka nie nadrobi błędów hydrauliki ani złego doboru.

Gdzie pracują chłodziarki przemysłowe w polskim przemyśle

Zakres aplikacji jest szeroki, a profile termiczne diametralnie różne w zależności od branży. Dlatego ten sam typ urządzenia może doskonale sprawdzić się w jednej fabryce i okazać się błędnym wyborem w drugiej.

• Poligrafia – chłodzenie wałów maszyn drukujących, zespołów zwilżających i suszących w technologii offsetowej oraz fleksograficznej, w tym serwis maszyn Technotrans, Baldwin i Quint.
• Przetwórstwo tworzyw sztucznych – chłodzenie form wtryskowych, ekstruderów, kalandrów i wytłaczarek wraz z odbiorem ciepła z głowic.
• Przemysł spożywczy i mleczarski – chłodzenie technologiczne, wody glikolowej, schładzanie produktów oraz klimatyzacja procesowa.
• Farmacja i chemia – reaktory, krystalizatory, układy z bardzo wąskim oknem temperaturowym, gdzie skok o 1 K oznacza odpad partii.
• Obróbka metali i CNC – chłodzenie wrzecion, chłodziw, jednostek hydraulicznych obrabiarek wielkogabarytowych.
• Centra danych i serwerownie – klimatyzacja precyzyjna z układami wody lodowej oraz scenariusze redundancji N+1 lub 2N.

W każdej z tych branż obowiązują inne priorytety. Dla mleczarni liczy się higiena i ciągłość, dla farmacji powtarzalność parametrów, dla CNC stabilność temperatury wrzeciona. Dobór chłodziarek przemysłowych bez analizy procesu produkcyjnego niemal zawsze kończy się modernizacją po pierwszych miesiącach pracy.

Jak prawidłowo dobrać chłodziarkę przemysłową

Dobór zaczyna się od bilansu cieplnego procesu, a nie od katalogu producenta. Pytanie kluczowe brzmi: ile kilowatów ciepła musi odebrać układ przy najmniej korzystnych warunkach pracy. Dopiero wokół tej wartości buduje się parametry pozostałe, takie jak temperatura zasilania, ΔT na odbiornikach, przepływ czynnika pośredniego, dopuszczalne spadki ciśnienia w instalacji oraz scenariusze nadmiarowości.

Kompletny dobór uwzględnia:

• Moc chłodniczą netto przy temperaturze zasilania właściwej dla procesu, nie przy warunkach katalogowych producenta.
• Czynnik chłodniczy adekwatny do okna temperaturowego i zgodny z rozporządzeniem F-gaz, w tym warianty z HFO oraz czynnikami naturalnymi (propan, CO2).
• Rodzaj sprężarki, czyli tłokowa, śrubowa, scroll lub magnetyczna, dopasowany do profilu obciążenia i częstotliwości startów.
• Konfigurację hydrauliczną z buforem inercyjnym i sekcjami pompowymi obliczonymi pod realną geometrię odbiorników.
• Możliwość pracy w trybie free cooling, jeśli profil temperaturowy zakładu pozwala odzyskać kilkaset godzin pracy sprężarek rocznie.
• Margines mocy oraz strategię redundancji adekwatną do krytyczności procesu.

Pominięcie któregokolwiek z tych punktów wraca w postaci rachunków za energię, krótszego życia sprężarek i powtarzających się alarmów wysokiego ciśnienia. W razie wątpliwości warto zlecić niezależny audyt techniczny instalacji chłodniczej przed zakupem, który zweryfikuje założenia projektowe.

Najczęstsze przyczyny awarii chłodziarek przemysłowych

Z wieloletniej praktyki diagnostycznej wynika, że większość awarii w polskich zakładach nie ma źródła w wadach fabrycznych. Powstają z zaniedbanej eksploatacji, błędów montażowych lub nieadekwatnego doboru. Ranking typowych przyczyn układa się następująco.

• Brudne skraplacze w wykonaniu chłodzonym powietrzem, prowadzące do podniesienia ciśnienia tłoczenia i przeciążenia sprężarki.
• Nieszczelności obiegu czynnika chłodniczego, często na wymiennikach lutowanych, zaworach Schradera i połączeniach kielichowych.
• Zalegające zanieczyszczenia w wodzie lodowej – osady, biofilm, korozja – obniżające wymianę ciepła w parowniku.
• Zużyte styczniki sprężarek, błędy sterowania oraz zerwana komunikacja sterownika nadrzędnego ze sprężarką.
• Niewłaściwa praca układu pompowego, w tym kawitacja, błędne ustawienie zaworów równoważących i przewymiarowane pompy z falownikiem ciągle w niskiej częstotliwości.
• Naturalne starzenie się oleju sprężarkowego oraz utrata własności filtrów, lekceważone w cyklicznej prewencji.

Każdy z tych mechanizmów daje wcześniej sygnały. Stopniowy wzrost ciśnienia tłoczenia, dłuższy czas dochodzenia do nastawy, niestabilna praca falownika czy chwilowe alarmy noszą znamiona ostrzeżenia. W konsekwencji wczesna diagnostyka zapobiega kosztownej wymianie sprężarki, która stanowi zwyczajowo od 40 do 60% wartości całego urządzenia w klasie średnich mocy.

Serwis i prewencja – co realnie wydłuża żywotność urządzenia

Plan serwisów oparty na harmonogramie producenta to absolutne minimum. W praktyce zakłady o wysokiej kulturze technicznej rozszerzają go o cykliczne badanie termowizyjne, kontrolę parametrów elektrycznych sprężarek oraz analizę trendów ze sterownika BMS. Dzięki temu wiele uszkodzeń zostaje wychwyconych, zanim dojdzie do przestoju.

W zakresie serwisu warto zwrócić uwagę na trzy elementy. Po pierwsze, kompetencje F-gazowe ekipy serwisowej, ponieważ obsługa układów ze sprężonym czynnikiem chłodniczym wymaga uprawnień zarówno dla osób, jak i firmy. Po drugie, pełen raport serwisowy z każdej interwencji, który dokumentuje stan urządzenia, wartości ciśnień, temperatur, przegrzania i dochłodzenia. Potem, dostępność diagnostyki 24/7 oraz mobilnej grupy serwisowej, ponieważ awarie nie zaczynają się w godzinach pracy biura.

Jeśli zakład pracuje w trybie ciągłym, kontrakt utrzymaniowy z gwarantowanym czasem reakcji zwraca się już przy jednym uniknionym przestoju produkcyjnym. Więcej o zakresie prac znajdziesz w opisie kompleksowego serwisu chillerów.

Modernizacja i retrofit HFO – kiedy warto, a kiedy lepiej wymienić

Decyzja między modernizacją a wymianą rozstrzyga się na kilku osiach. Pierwsza to wiek konstrukcji i dostępność części zamiennych. Druga to czynnik chłodniczy, ponieważ urządzenia napełnione R404A, R134a w wersji HFC czy R407C podlegają stopniowemu wycofywaniu zgodnie z rozporządzeniem F-gaz 2024/573. Trzecia oś to efektywność energetyczna, ponieważ chłodziarka sprzed kilkunastu lat bywa nawet o 30 do 45% mniej efektywna niż współczesna jednostka z falownikiem i optymalizowanym sterowaniem.

W praktyce coraz częściej rekomendujemy retrofit HFO wraz z modernizacją automatyki, zamianą zaworu rozprężnego termostatycznego na elektroniczny EEV i dostrojeniem hydrauliki. W efekcie urządzenie spełnia aktualne wymogi środowiskowe i odzyskuje sporą część utraconej sprawności. Tam, gdzie konstrukcja jest zbyt wyeksploatowana, sensowna jest wymiana z odzyskiem ciepła i opcją free coolingu, połączona z modernizacją instalacji chłodniczej w pełnym zakresie.

Dla zakładów rozważających kierunek czynników naturalnych, takich jak propan czy CO2, kluczowe jest wcześniejsze rozpoznanie wymogów bezpieczeństwa i stref zagrożenia wybuchem. Tę ścieżkę trzeba projektować od podstaw, a nie wprowadzać incydentalnie.

FAQ – najczęstsze pytania o chłodziarki przemysłowe

Jaką moc chłodniczą powinna mieć chłodziarka dla mojej linii produkcyjnej?

Moc dobiera się na podstawie bilansu cieplnego procesu, a nie szacunków po obwodzie hali. Trzeba uwzględnić maksymalne obciążenie odbiorników, straty na rurociągach, marginesy na rozruch i wahania sezonowe oraz tryb awaryjny. W praktyce dobry projekt zakłada od 10 do 20% rezerwy mocy nad obliczeniowym szczytem, zależnie od krytyczności procesu i strategii redundancji.

Czy stara chłodziarka na R404A nadaje się jeszcze do eksploatacji?

Eksploatacja techniczna pozostaje możliwa, lecz pozyskanie czynnika i serwis stają się coraz trudniejsze, a ceny napełnień rosną. W większości przypadków racjonalnie jest zaplanować retrofit HFO lub wymianę urządzenia w horyzoncie od roku do trzech lat. Analizę opłacalności warto poprzedzić audytem zużycia energii i kosztu spodziewanych awarii.

Co ile robi się przegląd chłodziarki przemysłowej?

Przegląd okresowy zwyczajowo wykonuje się dwa razy w roku, najczęściej przed sezonem letnim i przed zimą. Urządzenia pracujące w trybie ciągłym lub w warunkach trudnych (wysokie zapylenie, agresywne środowisko, praca 24/7) wymagają częstszych interwencji, czasem kwartalnych. Dodatkowo obowiązują przeglądy szczelności wynikające z rozporządzenia F-gaz, w częstotliwości zależnej od ekwiwalentu CO2 napełnienia.

Czy free cooling rzeczywiście opłaca się w polskim klimacie?

Tak, w większości aplikacji procesowych. Polski klimat zapewnia od kilkuset do ponad dwóch tysięcy godzin rocznie z temperaturą zewnętrzną pozwalającą na chłodzenie pasywne lub mieszane. W efekcie sprężarki pracują znacznie krócej, a roczne koszty energii spadają. Opłacalność zależy od profilu temperaturowego procesu oraz konfiguracji hydraulicznej.

Podsumowanie i kontakt

Chłodziarki przemysłowe to inwestycja, która zwraca się przez lata stabilnej produkcji, niskiego zużycia energii i braku przestojów. Dobór, eksploatacja i modernizacja wymagają jednak partnera technicznego rozumiejącego zarówno termodynamikę, hydraulikę, jak i specyfikę branży klienta. Firma SKiC Robert Aptacy od 2004 roku obsługuje pełen zakres HVAC&R, od audytów i doboru, przez retrofit HFO i czynniki naturalne, po kompleksowy serwis 24/7. Po szczegóły zapraszamy pod numer +48 501 179 381 oraz na adres info@skic.com.pl.
