Serwis przemysłowych osuszaczy powietrza: pomiar zamiast domysłów

Serwis przemysłowych osuszaczy powietrza to komplet czynności pomiarowych i naprawczych, które przywracają urządzeniu zakładany ciśnieniowy punkt rosy. Obejmuje pomiar parametrów powietrza i czynnika chłodniczego, kontrolę szczelności obiegu, sprawdzenie spustu kondensatu, wymienników oraz automatyki. Efektem jest stabilna jakość sprężonego powietrza, a nie sama wymiana części.

Od ponad 20 lat serwisujemy osuszacze ziębnicze i adsorpcyjne w zakładach, w których sprężone powietrze zasila pneumatykę, linie pakujące oraz maszyny poligraficzne. Najczęściej trafiamy na sytuację, w której urządzenie pracuje, sterownik nie zgłasza alarmu, a mimo to na końcu instalacji stoi woda. Zaczynamy więc od pomiaru, ponieważ bez danych nie da się odróżnić usterki osuszacza od błędu w doborze albo w eksploatacji sprężarkowni.

[Pokaz zdjęć]

Dlaczego osuszacz gubi punkt rosy, chociaż sterownik świeci na zielono

Osuszacz ziębniczy to maszyna chłodnicza w obudowie z króćcami na sprężone powietrze. Strumień wpada najpierw do rekuperatora, gdzie oddaje ciepło powietrzu wychodzącemu, następnie schładza się w wymienniku czynnika do temperatury przyjmowanej zwyczajowo w okolicach 2 do 5 stopni Celsjusza. Wilgoć wykrapla się, separator kieruje ją do spustu kondensatu, a osuszone powietrze wraca przez rekuperator i odzyskuje temperaturę. Skuteczność urządzenia sprowadza się zatem do tego, czy każdy z tych czterech elementów pracuje w założonym zakresie.

Sterownik pokazuje zwykle temperaturę parowania albo temperaturę powietrza za wymiennikiem, czyli wielkość pośrednią. Kiedy spust kondensatu przestaje działać, woda wraca do strumienia, jednak odczyt na wyświetlaczu nadal wygląda poprawnie. Podobnie kończy się praca przy zbyt dużym przepływie, ponieważ urządzenie schładza powietrze, lecz nie zdąży go osuszyć. Z tego powodu serwis przemysłowych osuszaczy powietrza zaczynamy od niezależnego pomiaru ciśnieniowego punktu rosy za osuszaczem, a nie od odczytu z panelu.

Co mierzymy zamiast odczytu ze sterownika

Pomiar zajmuje jedną wizytę, natomiast zamyka dyskusję o tym, czy problem leży w samym urządzeniu, czy w warunkach jego pracy.

• Ciśnieniowy punkt rosy mierzony przyrządem serwisowym bezpośrednio za osuszaczem
• Temperatura powietrza na wlocie i wylocie oraz temperatura otoczenia w sprężarkowni
• Ciśnienie robocze i rzeczywisty przepływ podawany przez sprężarkę śrubową
• Spadek ciśnienia na osuszaczu, filtrze wstępnym oraz filtrze dokładnym
• Temperatura parowania i skraplania oraz prąd sprężarki chłodniczej
• Praca spustu kondensatu w pełnym cyklu wraz z ilością odprowadzanej wody

Najczęstsze przyczyny wezwań do przemysłowych osuszaczy powietrza

Poniższa kolejność wynika ze zgłoszeń na serwis przemysłowych osuszaczy powietrza, a nie z katalogu producenta. Powtarzalność jest przy tym duża, ponieważ w większości sprężarkowni pracują bardzo podobne rozwiązania.

• Niedrożny spust kondensatu, przez który woda wraca do instalacji zamiast trafić do separatora
• Zabrudzony skraplacz oraz zbyt wysoka temperatura w pomieszczeniu, najczęściej przez recyrkulację ciepłego powietrza od sprężarek
• Przepływ większy od nominalnego po rozbudowie sprężarkowni, czyli osuszacz dobrany do poprzedniego stanu instalacji
• Rozregulowany albo zanieczyszczony zawór upustu gorącego gazu, co kończy się zamarzaniem wymiennika lub wzrostem punktu rosy
• Ubytek czynnika chłodniczego, przy którym sprężarka pracuje, lecz efekt osuszania zanika
• Rozjechany czujnik i błędna kalibracja, więc panel pokazuje parametr, którego układ realnie nie utrzymuje
• Zapchany rekuperator oraz filtry, czyli rosnący spadek ciśnienia i wyższy koszt sprężania

Co obejmuje serwis przemysłowych osuszaczy powietrza w SKiC

Zakres prac ustalamy po pomiarach, ponieważ inaczej wygląda naprawa osuszacza ziębniczego z ubytkiem czynnika, a inaczej obsługa urządzenia pracującego poza warunkami odniesienia. Wydajność katalogowa podawana jest dla warunków zbliżonych do 35 stopni na wlocie i 25 stopni w otoczeniu. Latem w zamkniętej sprężarkowni te wartości rozjeżdżają się na tyle, że sprawne urządzenie nie ma szans dowieźć parametru.

• Pomiar ciśnieniowego punktu rosy i diagnostyka całej strony powietrznej
• Kontrola szczelności układu chłodniczego oraz lokalizacja miejsca wycieku
• Wymiana sprężarki chłodniczej, filtra odwadniacza i elementów regulacyjnych
• Regulacja zaworu upustu gorącego gazu wraz z kontrolą temperatury parowania
• Czyszczenie skraplacza, rekuperatora i wymiennika czynnika chłodniczego
• Naprawa albo wymiana spustu kondensatu i weryfikacja jego nastaw
• Kalibracja czujników, przegląd automatyki oraz odczyt historii alarmów
• Raport serwisowy z wynikami pomiarów przed pracami i po ich zakończeniu

Serwis osuszaczy sprężonego powietrza prowadzimy w całej Polsce, a przy większym parku maszynowym układamy plan serwisów zamiast pojedynczych interwencji. Jeżeli osuszacz gubi punkt rosy przy każdej fali upałów, zamów audyt techniczny sprężarkowni zamiast kolejnej doraźnej wymiany filtra.

Osuszacz ziębniczy a F-gazy: kiedy potrzebna jest Karta Urządzenia w CRO

Osuszacz z obiegiem chłodniczym podlega tym samym przepisom, co każde inne urządzenie z fluorowanym gazem cieplarnianym. Decyduje nie moc, lecz iloczyn masy napełnienia i wskaźnika GWP czynnika. Wystarczy zatem odczytać z tabliczki znamionowej rodzaj czynnika oraz masę napełnienia, a następnie przeliczyć wynik na ekwiwalent dwutlenku węgla.

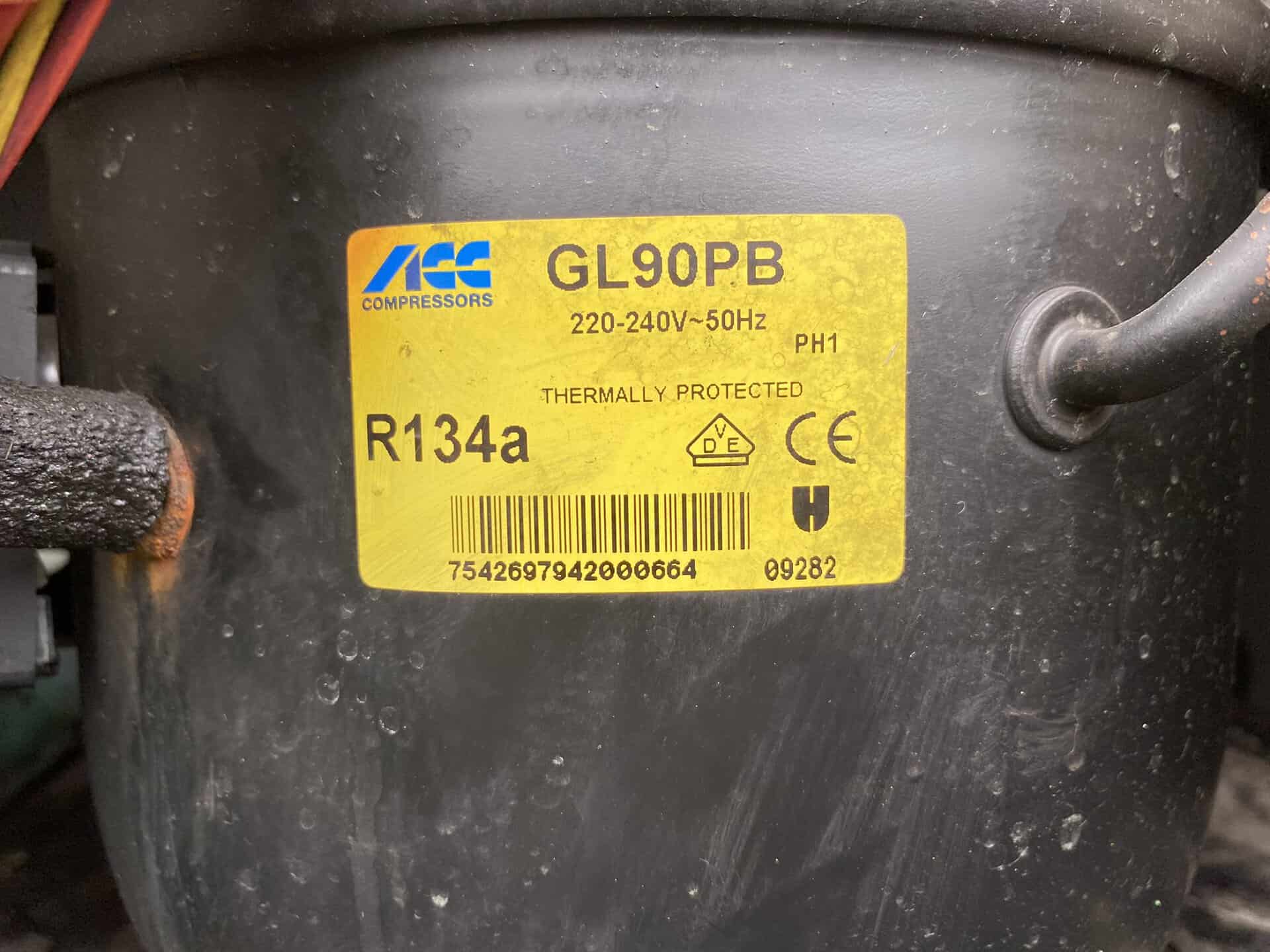

Przy R134a o GWP około 1430 próg 5 ton ekwiwalentu wypada w okolicach 3,5 kg napełnienia. Dla R410A o GWP około 2088 ta sama granica to mniej więcej 2,4 kg. Większość mniejszych osuszaczy mieści się poniżej progu, dlatego nie wymaga Karty Urządzenia w CRO ani okresowych kontroli szczelności. Duże jednostki w sprężarkowniach potrafią jednak ten próg przekroczyć, a wtedy obowiązki pojawiają się w komplecie: karta w bazie, kontrola co 12 miesięcy i dokumentacja każdej ingerencji w obieg. Szczegóły wymagań opisuje rozporządzenie F-gazowe 2024/573, które dodatkowo zaostrza harmonogram wycofywania czynników o wysokim GWP.

Retrofit HFO w osuszaczu sprężonego powietrza: kiedy ma sens

Retrofit rozważamy wtedy, gdy urządzenie jest sprawne mechanicznie, natomiast jego czynnik należy do grupy wycofywanej. Decyzję opieramy na danych z protokołu: stanie sprężarki, szczelności układu, wieku wymienników i dostępności części. Jeżeli osuszacz ma za sobą kilka napraw obiegu, w rachunku pięcioletnim zwykle wygrywa wymiana urządzenia. Nie proponujemy retrofitu tam, gdzie brakuje dla niego uzasadnienia technicznego.

Błędy eksploatacyjne, które spotykamy w sprężarkowniach najczęściej

Część zgłoszeń na serwis przemysłowych osuszaczy powietrza nie ma nic wspólnego z jakością urządzenia, ponieważ problem powstaje po stronie eksploatacji. Wymieniamy je otwarcie, bo ich usunięcie zwykle nic nie kosztuje.

• Bypass osuszacza otwarty na czas awarii i zapomniany na kolejne miesiące
• Sprężarkownia bez wentylacji, w której latem temperatura znacznie przekracza warunki odniesienia
• Spust kondensatu z nastawą czasową ustawioną raz przy uruchomieniu i nigdy później nie sprawdzoną
• Filtry wymieniane dopiero po widocznym spadku ciśnienia w instalacji
• Nowa sprężarka dostawiona bez przeliczenia wydajności osuszacza
• Ocena jakości powietrza na podstawie wody w separatorze na końcu linii, bez pomiaru punktu rosy

Jak przygotować zgłoszenie, żeby pierwszy przyjazd zamknął temat

Im więcej danych dostaniemy przed wyjazdem, tym większa szansa, że technik przywiezie właściwą część. Przy osuszaczach ziębniczych wystarczy zwykle sześć informacji.

• Zdjęcie tabliczki znamionowej z modelem, czynnikiem i masą napełnienia
• Wydajność sprężarki oraz ciśnienie robocze utrzymywane w instalacji
• Wskazanie punktu rosy albo opis objawu, na przykład woda w odbiornikach
• Temperatura w sprężarkowni i sposób jej wentylacji latem
• Zdjęcie spustu kondensatu oraz filtrów przed osuszaczem
• Data ostatniego serwisu wraz z zakresem wykonanych wtedy prac

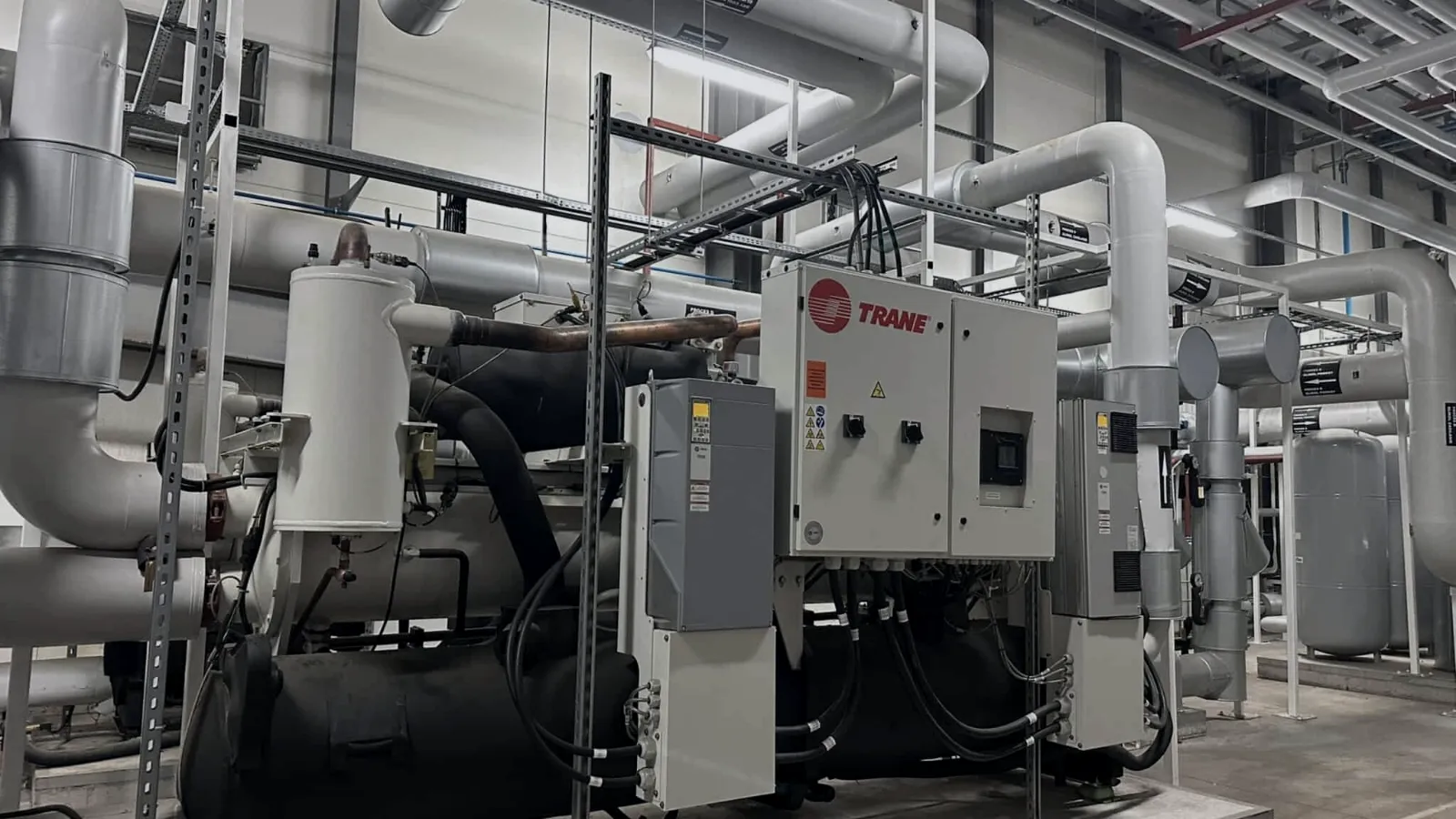

Ten sam komplet danych zbieramy, zanim ruszy serwis osuszaczy sprężonego powietrza w kolejnym zakładzie, oraz przy urządzeniach pokrewnych, ponieważ w wielu zakładach prowadzimy równolegle serwis chillerów, agregatów skraplających i central wentylacyjnych. Przebieg konkretnych napraw pokazują opisy prac przy osuszaczu Hankison HHDP150CE-G oraz przy jednostce OMI TMC66. Kiedy przejmujemy park maszynowy po innym wykonawcy, zaczynamy od przeglądu zerowego, ponieważ ustala on punkt wyjścia dla kontraktu utrzymaniowego.

FAQ: serwis przemysłowych osuszaczy powietrza

Jak często wykonywać serwis osuszacza sprężonego powietrza?

W typowej sprężarkowni pracującej jednozmianowo wystarczy przegląd raz w roku, najlepiej przed sezonem letnim. Praca ciągła, zapylenie albo wysoka temperatura w pomieszczeniu skracają ten okres do dwóch przeglądów rocznie. Niezależnie od harmonogramu spust kondensatu i filtry warto kontrolować co miesiąc, ponieważ to one psują się najczęściej.

Po czym poznać, że osuszacz nie utrzymuje punktu rosy?

Pierwszym sygnałem bywa woda w odbiornikach, zaworach albo w narzędziach pneumatycznych na końcu instalacji. Dochodzą do tego korozja na wewnętrznej stronie rurociągu i częstsze awarie elementów pneumatyki. Pewność daje dopiero pomiar ciśnieniowego punktu rosy przyrządem serwisowym, ponieważ wskazanie na panelu urządzenia bywa mylące.

Czy każdy osuszacz ziębniczy wymaga wpisu w CRO?

Nie, decyduje ilość ekwiwalentu dwutlenku węgla w układzie. Napełnienie z tabliczki mnożymy przez GWP czynnika i sprawdzamy, czy wynik przekracza 5 ton. Mniejsze osuszacze zwykle mieszczą się poniżej progu, natomiast duże jednostki w sprężarkowniach potrafią go przekroczyć i wtedy Karta Urządzenia oraz kontrole szczelności stają się obowiązkowe.

Czy opłaca się naprawiać osuszacz z uszkodzoną sprężarką chłodniczą?

Zwykle tak, o ile wymienniki są w dobrym stanie, a części do modelu pozostają dostępne. Wymiana sprężarki wraz z myciem układu, nowym filtrem odwadniaczem i próbą szczelności kosztuje wyraźnie mniej niż nowe urządzenie. Przy trzeciej poważnej naprawie tego samego obiegu rachunek zmienia się na korzyść wymiany.

Czym różni się serwis osuszacza adsorpcyjnego od ziębniczego?

Osuszacz adsorpcyjny nie ma obiegu chłodniczego, więc diagnostyka koncentruje się na zaworach przełączających, cyklu regeneracji, stanie złoża oraz zużyciu powietrza na przedmuch. Ziębniczy sprawdzamy natomiast jak małą maszynę chłodniczą, z pomiarem parowania, skraplania i szczelności. Wspólne pozostają filtry, spust kondensatu i pomiar punktu rosy.

Zamów serwis przemysłowych osuszaczy powietrza w SKiC

Osuszacz rzadko psuje się nagle, bo najpierw traci parametr, a dopiero potem staje. Dlatego serwis przemysłowych osuszaczy powietrza opieramy na pomiarze punktu rosy, kontroli spustu kondensatu i sprawdzeniu warunków pracy w sprężarkowni. Te trzy dane odpowiadają na pytanie, czy urządzenie wymaga naprawy, regulacji, czy raczej zmiany doboru. Umów diagnostykę pod numerem +48 501 179 381 albo prześlij zdjęcie tabliczki znamionowej na info@skic.com.pl, a wrócimy z zakresem prac i terminem wyjazdu.
