Chłodziarka oleju – dlaczego stabilna temperatura oleju decyduje o pracy maszyny

Chłodziarka oleju (oil chiller, agregat chłodniczy oleju) to aktywne urządzenie chłodnicze, które utrzymuje zadaną, stabilną temperaturę oleju krążącego w układzie smarowania, hydraulice siłowej lub wrzecionie maszyny – za pomocą własnego obiegu sprężarkowego z czynnikiem chłodniczym i wymiennika ciepła olej–czynnik. W odróżnieniu od zwykłej chłodnicy oleju, czyli pasywnego wymiennika chłodzonego powietrzem lub wodą, chłodziarka potrafi schłodzić olej poniżej temperatury otoczenia i utrzymać go z dużą dokładnością – nierzadko do ±0,5°C, a w obróbce precyzyjnej jeszcze ściślej.

Od ponad 20 lat zajmujemy się chłodnictwem przemysłowym i serwisujemy chłodziarki oleju wszystkich marek w całej Polsce. Z doświadczenia wiemy, że problemy z chłodziarką oleju rzadko zaczynają się od spektakularnej awarii – częściej narastają powoli: olej grzeje się o kilka stopni za mocno, rośnie liczba braków, wydłuża się czas cyklu albo maszyna zaczyna zgłaszać alarmy przegrzania. Służby utrzymania ruchu dostrzegają problem dopiero wtedy, gdy odbija się on na jakości produkcji lub gdy układ staje całkowicie. Im wcześniej chłodziarka trafi do diagnostyki, tym tańsza i prostsza jest naprawa.

Jak działa chłodziarka oleju i gdzie się ją stosuje

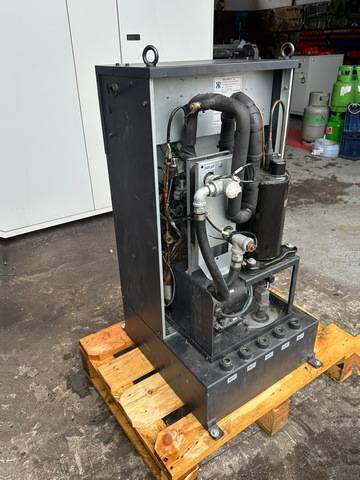

Chłodziarka oleju odbiera ciepło z oleju procesowego i oddaje je do otoczenia, korzystając z pełnego obiegu chłodniczego. Olej z maszyny przepływa przez wymiennik olej–czynnik (parownik), gdzie ciepło przejmuje czynnik chłodniczy odparowujący w obiegu sprężarkowym. Po stronie skraplacza ciepło jest oddawane do powietrza (wersja chłodzona powietrzem) albo do wody (wersja chłodzona wodą lub współpracująca z agregatem wody lodowej). Pracą steruje regulator z czujnikiem temperatury, który załącza i moduluje wydajność tak, aby utrzymać nastawę – również poniżej temperatury otoczenia, czego sama chłodnica oleju nie potrafi.

Chłodziarki oleju spotykamy wszędzie tam, gdzie temperatura oleju musi pozostać pod ścisłą kontrolą:

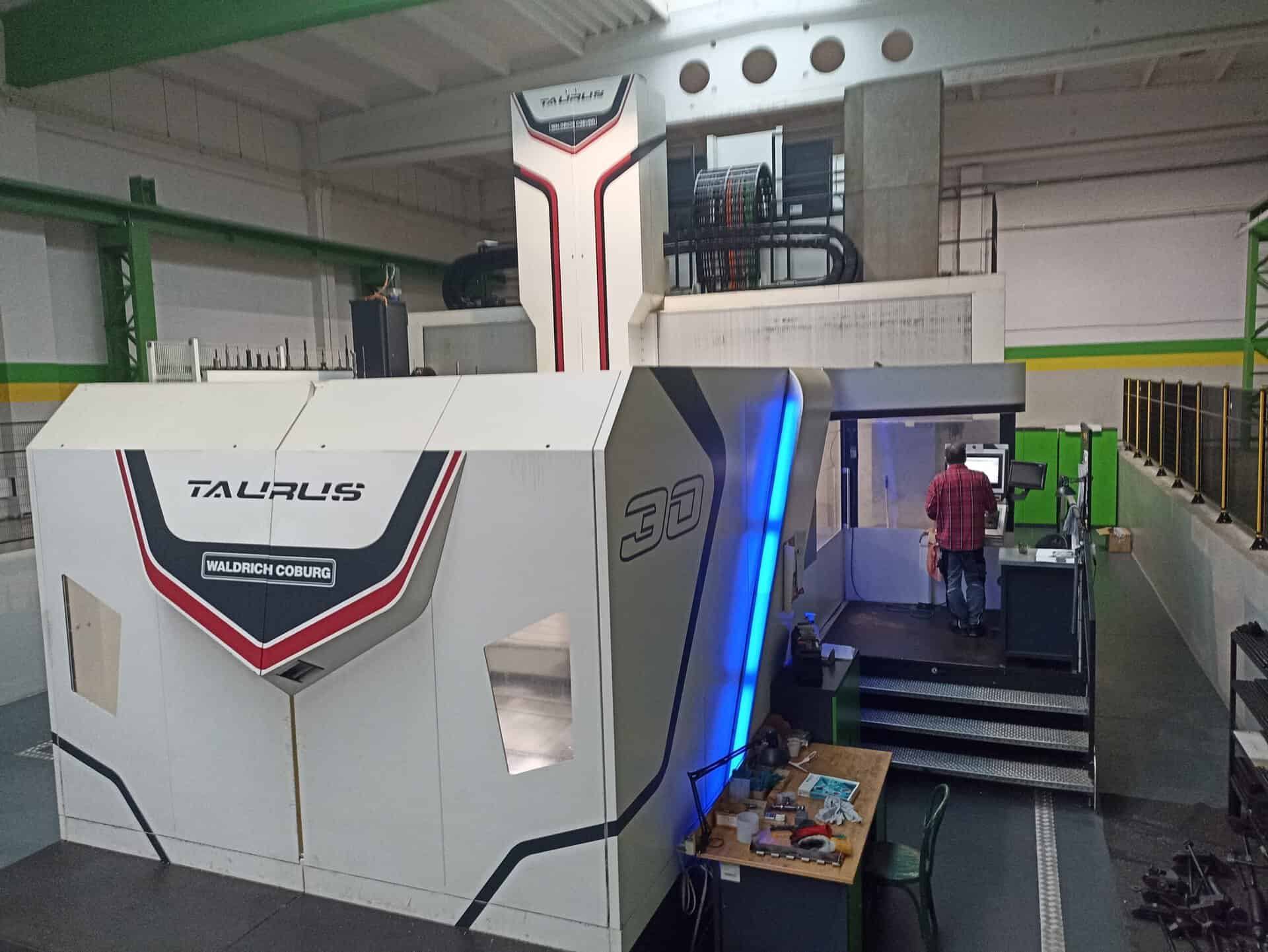

• obrabiarki CNC i centra obróbcze – stabilizacja oleju wrzeciona i oleju hydraulicznego, kluczowa dla dokładności i powtarzalności,

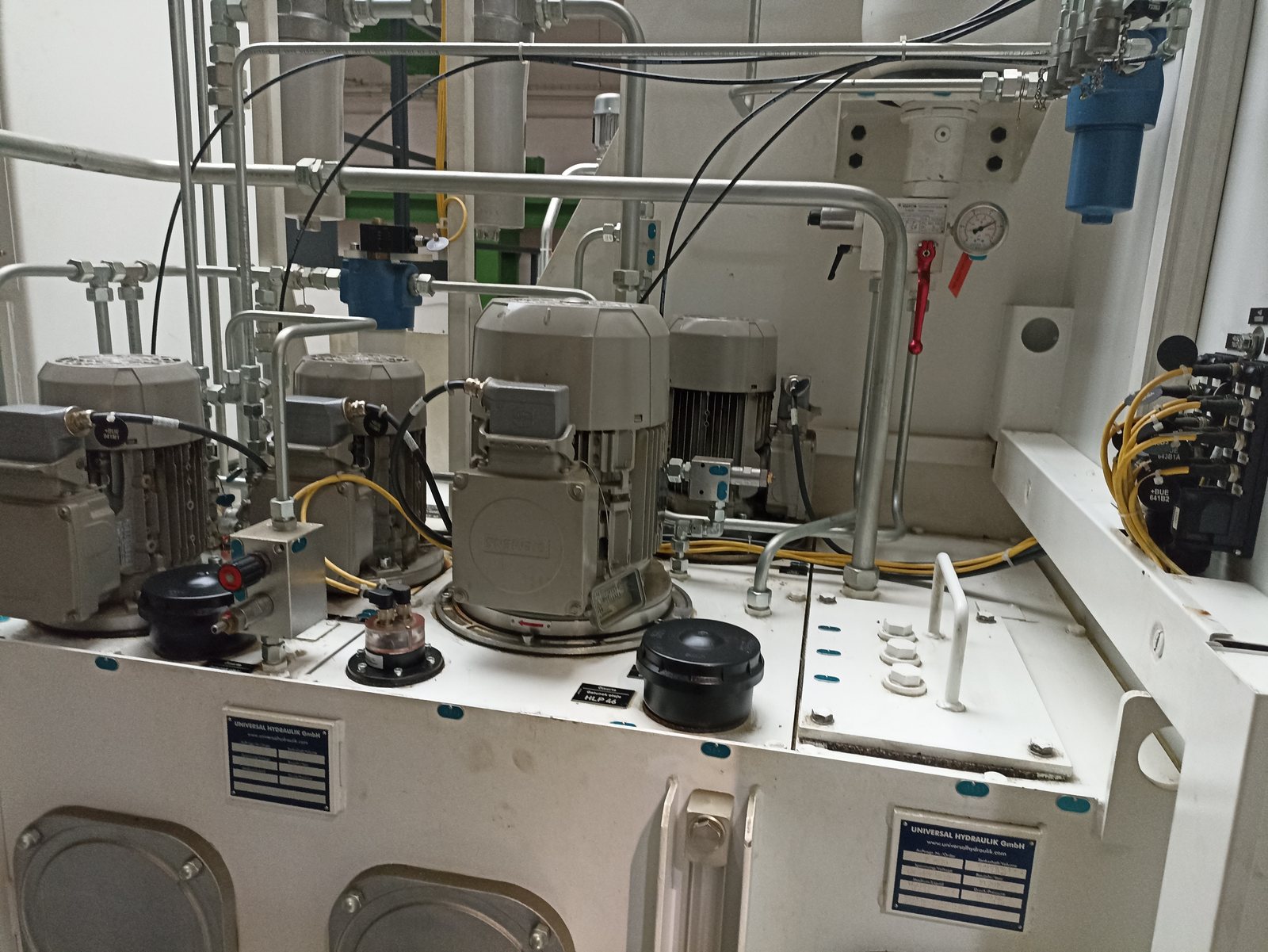

• układy hydrauliki siłowej (agregaty hydrauliczne, prasy) – utrzymanie oleju zwykle poniżej ok. 50°C, co ogranicza degradację oleju i tarcie,
• wtryskarki i maszyny do tworzyw – stabilizacja oleju napędu, często obok chłodzenia form wodą lodową,
• przekładnie, łożyska i układy smarowania w napędach przemysłowych,
• stanowiska badawcze, hamownie i agregaty zasilające, gdzie stabilna temperatura oleju warunkuje powtarzalność pomiaru.

Wspólny mianownik jest jeden: olej o właściwej temperaturze to przewidywalna praca maszyny, a olej przegrzany to przyspieszone zużycie, utrata dokładności i ryzyko kosztownego przestoju.

Najczęstsze usterki chłodziarek oleju

Niezależnie od marki i zastosowania, awarie chłodziarek oleju powtarzają się według podobnego schematu. Najczęściej diagnozujemy:

• Wyciek czynnika chłodniczego – stopniowy spadek wydajności chłodniczej i niemożność utrzymania nastawy; często pierwszy, niewidoczny gołym okiem objaw.
• Zużycie lub awaria sprężarki – głośna praca, przegrzewanie, brak odbioru ciepła; zwykle efekt długotrwałej pracy w złych warunkach (brak czynnika, zabrudzony skraplacz).
• Zabrudzony skraplacz lub awaria wentylatora – pył, olej i opiłki na lamelach skraplacza ograniczają oddawanie ciepła i podnoszą ciśnienie skraplania.
• Niedrożny lub zanieczyszczony wymiennik olej–czynnik – osady i zestarzały olej pogarszają wymianę ciepła po stronie oleju.

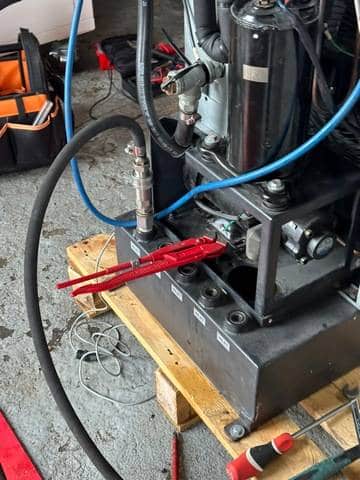

• Zatkany filtr oleju, uszkodzona pompa lub zapowietrzenie obiegu – spadek przepływu oleju, niestabilna temperatura, kawitacja.
• Uszkodzony czujnik temperatury lub rozregulowany sterownik – urządzenie „myśli”, że temperatura jest właściwa, choć faktycznie nie jest, albo wpada w częste cykle włącz/wyłącz.
• Niewłaściwy lub zdegradowany olej – zmieniona lepkość pogarsza zarówno smarowanie, jak i odbiór ciepła.
• Niesprawny zawór rozprężny – błędne dozowanie czynnika, oszronienie, przegrzanie sprężarki.

Część z tych usterek napędza kolejne: zabrudzony skraplacz podnosi ciśnienie i obciąża sprężarkę, a niewykryty wyciek czynnika prowadzi do jej przegrzania. Dlatego skuteczna naprawa zaczyna się od ustalenia przyczyny źródłowej, a nie od wymiany pierwszego podejrzanego elementu.

Objawy, które powinny zaniepokoić operatora

Operator i utrzymanie ruchu mogą wychwycić problem, zanim dojdzie do unieruchomienia maszyny. Sygnały ostrzegawcze to zwykle:

• temperatura oleju rośnie powyżej nastawy lub „pływa” w trakcie pracy,
• pogorszenie dokładności obróbki albo wzrost liczby braków przy niezmienionych ustawieniach,
• alarmy wysokiej temperatury oleju na panelu maszyny,
• głośniejsza praca, wibracje lub częste załączanie i wyłączanie sprężarki,
• oszronienie albo skraplanie wilgoci w nietypowych miejscach układu,
• spadek ciśnienia lub przepływu oleju,
• zauważalny wzrost poboru energii przez chłodziarkę.

Jeśli pojawiają się co najmniej dwa z tych objawów jednocześnie, urządzenie wymaga diagnostyki i audytu technicznego – a nie samego podkręcenia nastaw na sterowniku.

Diagnostyka i usuwanie usterek – jak podchodzimy do naprawy

Naprawę chłodziarki oleju zaczynamy od pomiarów, nie od domysłów. W ramach diagnostyki sprawdzamy jednocześnie obie strony układu:

• po stronie chłodniczej: ciśnienia i temperatury obiegu, przegrzanie i dochłodzenie, stan sprężarki, drożność skraplacza, pracę wentylatora i zaworu rozprężnego, szczelność instalacji,
• po stronie oleju: temperaturę zasilania i powrotu oraz różnicę temperatur (ΔT), przepływ i ciśnienie oleju, stan filtra, czystość i kondycję oleju oraz drożność wymiennika,

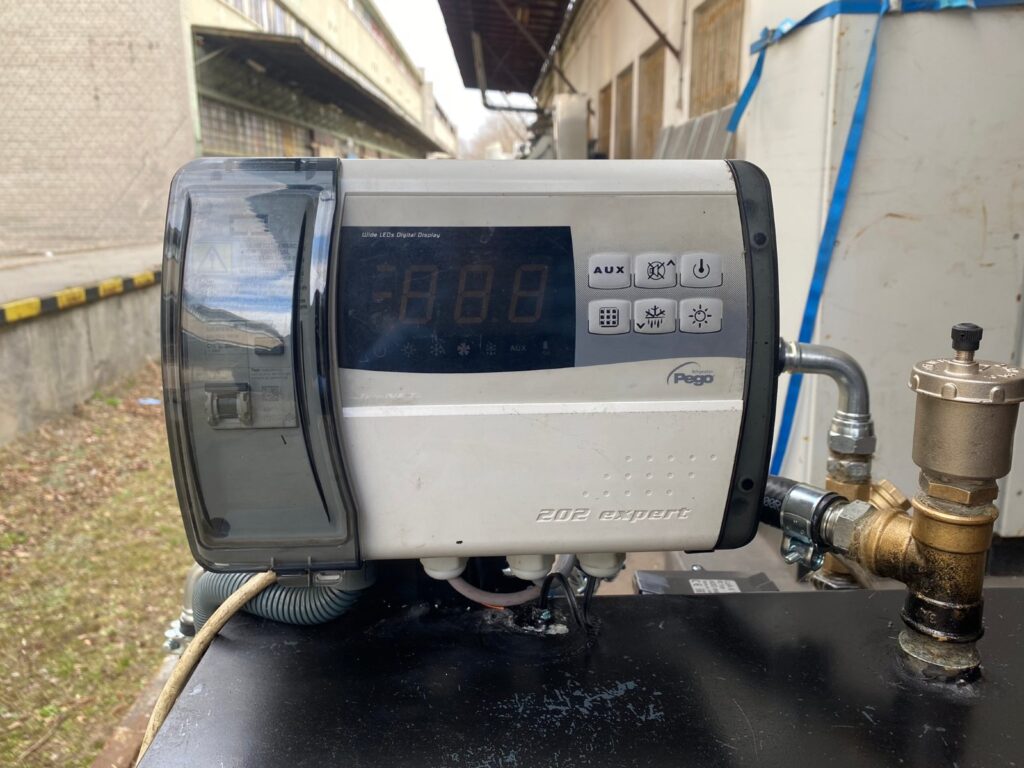

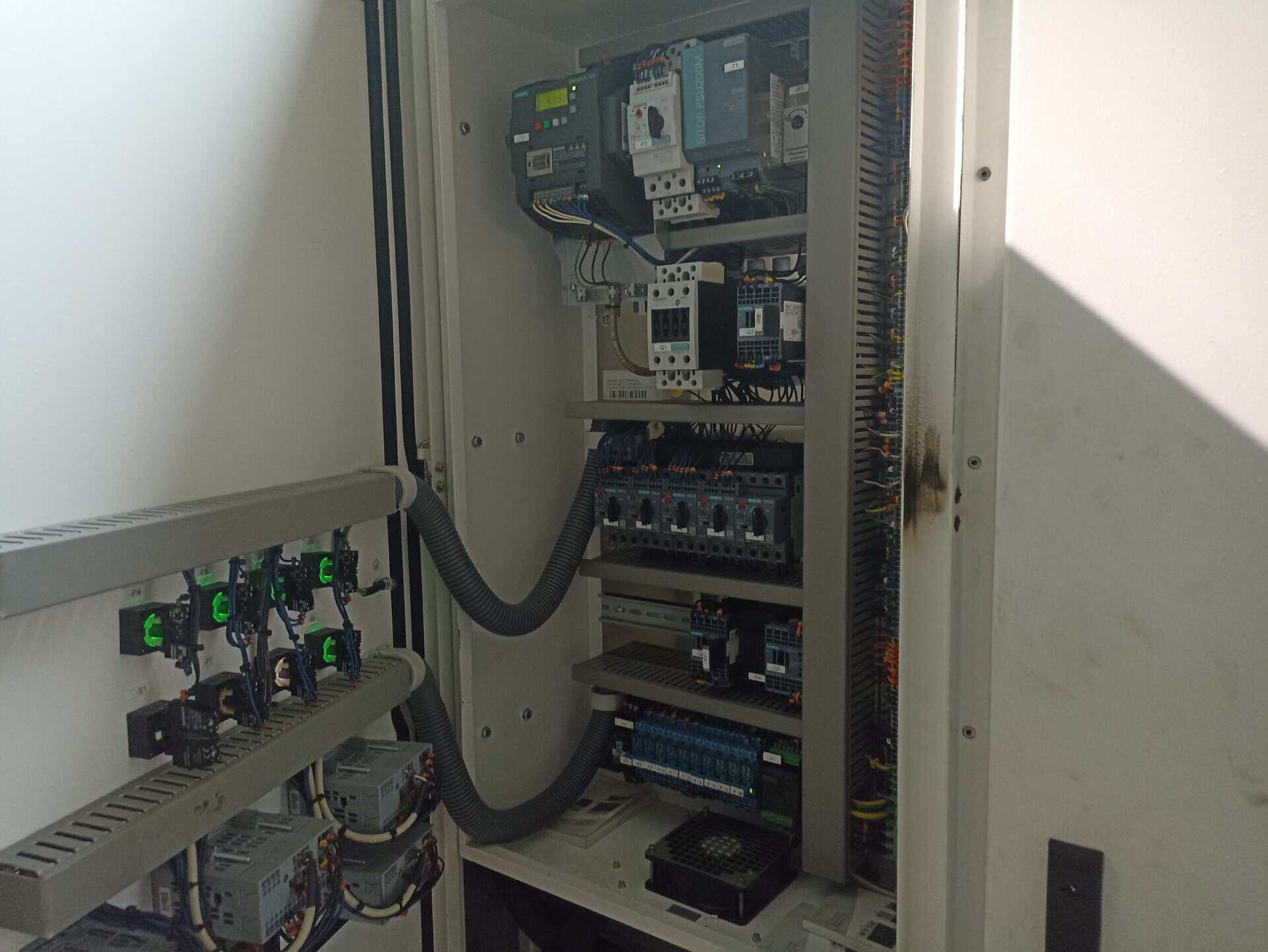

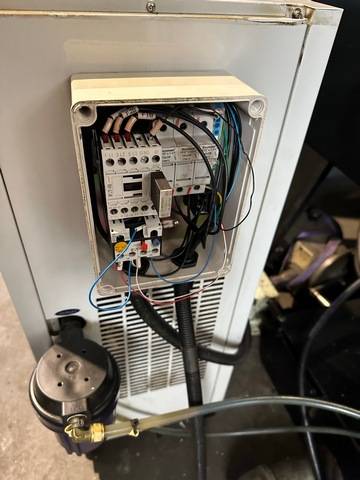

• po stronie sterowania: poprawność wskazań czujników i nastaw regulatora oraz parametry elektryczne.

Dopiero z tego obrazu wynika przyczyna źródłowa i właściwy zakres naprawy: usunięcie i lokalizacja nieszczelności oraz uzupełnienie czynnika, wymiana lub regeneracja sprężarki, czyszczenie wymienników, wymiana czujnika, pompy czy zaworu, korekta nastaw. Po każdej naprawie urządzenie uruchamiamy pod obciążeniem i potwierdzamy, że trwale utrzymuje zadaną temperaturę oleju – bo dopiero stabilny parametr w warunkach pracy oznacza, że usterka została faktycznie usunięta.

Masz chłodziarkę oleju, która nie trzyma temperatury lub zgłasza alarmy? Nasz dział techniczny zdiagnozuje przyczynę na podstawie rzeczywistych pomiarów. Zadzwoń: +48 501 179 381.

Naprawa chłodziarek oleju wszystkich marek

Serwisujemy i naprawiamy chłodziarki oraz agregaty chłodnicze oleju wszystkich producentów – zarówno samodzielne urządzenia, jak i chłodziarki zintegrowane z maszyną przez jej wytwórcę. Obsługujemy też urządzenia starszej generacji oraz takie, dla których trudno znaleźć autoryzowany serwis lub którym dawno minęła gwarancja. W naprawach stosujemy oryginalne lub sprawdzone części zamienne, a tam, gdzie to uzasadnione, regenerujemy podzespoły zamiast wymieniać cały moduł.

Naprawę i serwis prowadzimy m.in. dla marek
LahnTechnik,
KKT oraz
Dycometal,
a także urządzeń chłodniczych Trane, York, Carrier, Daikin, Clivet, BlueBox, MTA, Climaveneta, Stulz, Clint i innych producentów. Nieznana marka czy nietypowy układ to dla nas nie przeszkoda – fizyka obiegu chłodniczego i zasady wymiany ciepła są wspólne dla wszystkich urządzeń, a wieloletnia praktyka pozwala szybko rozpoznać typowe słabe punkty konkretnych konstrukcji.

Naprawy chłodziarek oleju prowadzimy w ramach naszych usług serwisowych na terenie całej Polski.

Przeglądy, konserwacja i obowiązki F-gaz

Większości awarii da się uniknąć. Regularna konserwacja chłodziarki oleju – czyszczenie skraplacza, kontrola napełnienia czynnikiem, sprawdzenie i wymiana oleju oraz filtrów, weryfikacja czujników i nastaw – jest wielokrotnie tańsza niż awaryjny przestój maszyny i wydłuża żywotność urządzenia.

Ponieważ chłodziarka oleju zawiera czynnik chłodniczy (w przeciwieństwie do pasywnej chłodnicy oleju), podlega przepisom F-gaz. Obowiązujące w całej UE rozporządzenie (UE) 2024/573 (w mocy od 11 marca 2024 r., w miejsce rozporządzenia 517/2014) nakłada na operatorów obowiązek prowadzenia okresowych kontroli szczelności, których częstotliwość zależy od napełnienia układu liczonego w ekwiwalencie CO₂ – dla urządzeń od 5 ton ekwiwalentu CO₂ jest to co najmniej raz na 12 miesięcy, a dla większych instalacji częściej. Po naprawie nieszczelności obowiązuje dodatkowa kontrola szczelności – nie wcześniej niż po 24 godzinach i nie później niż po miesiącu od naprawy. Operator musi też prowadzić dokumentację urządzenia (Karty Urządzenia) i przechowywać ją przez wymagany okres.

Wszystkie prace przy obiegu z czynnikiem chłodniczym wykonujemy zgodnie z tymi przepisami – posiadamy certyfikat F-gaz kategorii I oraz uprawnienia SEP i UDT, a z każdego przeglądu wystawiamy raport stanowiący część wymaganej dokumentacji. Bieżącą obsługę realizujemy w ramach przeglądów i serwisu F-gaz.

Naprawa czy wymiana chłodziarki oleju? Praktyczne wnioski

Najczęstsze pytanie po diagnozie brzmi: naprawiać czy wymienić? Ogólna zasada wygląda następująco.

Naprawa zwykle się opłaca, gdy urządzenie nie jest zużyte konstrukcyjnie, usterka dotyczy pojedynczego podzespołu (czujnik, pompa, zawór, wymiana czynnika po usunięciu wycieku), a części są dostępne. To rozwiązanie najszybsze i najtańsze, przywracające pełną sprawność bez ingerencji w resztę instalacji.

Wymianę lub modernizację warto rozważyć, gdy:

• urządzenie pracuje na wycofywanym czynniku o wysokim GWP (np. R22, R404A) i wymaga retrofitu czynnika chłodniczego,
• awarie się powtarzają, a koszt kolejnych napraw zbliża się do wartości nowego urządzenia,
• chłodziarka jest niedobrana (za mała lub przewymiarowana) względem aktualnego procesu,
• pobór energii jest wyraźnie zawyżony i istnieje potencjał oszczędności (np. sprężarka inwerterowa, elektroniczny zawór rozprężny, free cooling/dry cooler w chłodniejszych miesiącach).

Decyzję najlepiej oprzeć na audycie technicznym, który pokazuje realny stan urządzenia i koszt jego utrzymania w czasie – a nie na pojedynczej awarii. W wielu zakładach najtańszym rozwiązaniem w skali roku okazuje się stały nadzór serwisowy, który wychwytuje pogorszenie parametrów, zanim doprowadzi ono do nieplanowanego przestoju.

Najczęstsze pytania o chłodziarki oleju

Czym różni się chłodziarka oleju od chłodnicy oleju?

To dwa różne urządzenia. Chłodziarka oleju (oil chiller) to aktywne urządzenie chłodnicze z własną sprężarką i czynnikiem chłodniczym – potrafi schłodzić olej poniżej temperatury otoczenia i utrzymać go z dużą dokładnością. Chłodnica oleju to pasywny wymiennik (chłodzony powietrzem lub wodą), bez obiegu chłodniczego – oddaje ciepło wyłącznie do poziomu temperatury otoczenia lub medium chłodzącego. Dlatego to chłodziarka oleju, jako urządzenie z czynnikiem chłodniczym, podlega przepisom F-gaz, a sama chłodnica – nie.

Czym różni się chłodziarka oleju od agregatu wody lodowej?

Agregat wody lodowej (chiller) schładza wodę lub roztwór glikolu zasilający odbiorniki, natomiast chłodziarka oleju stabilizuje temperaturę samego oleju – procesowego, hydraulicznego lub wrzecionowego. Konstrukcyjnie oba urządzenia korzystają z obiegu sprężarkowego, ale chłodziarka oleju ma wymiennik dostosowany do oleju i zwykle pracuje z naciskiem na dokładność utrzymania temperatury, a nie na dużą moc chłodniczą.

Czy chłodziarka oleju podlega obowiązkowym przeglądom F-gaz?

Tak, jeśli zawiera fluorowany czynnik chłodniczy w ilości objętej rozporządzeniem (UE) 2024/573. Operator ma obowiązek zapewnić okresowe kontrole szczelności (częstotliwość zależna od napełnienia w ekwiwalencie CO₂) oraz prowadzić dokumentację urządzenia. Po naprawie nieszczelności wymagana jest dodatkowa kontrola szczelności. Prace te może wykonywać wyłącznie firma z odpowiednim certyfikatem F-gaz.

Po czym poznać, że chłodziarka oleju wymaga serwisu?

Najczęstsze sygnały to: temperatura oleju powyżej nastawy lub niestabilna, pogorszenie dokładności i wzrost braków, alarmy przegrzania, głośna praca i częste cykle sprężarki, a także zauważalny wzrost poboru energii. Pojawienie się kilku objawów naraz to sygnał do diagnostyki, nie do samej korekty nastaw.

Czy serwisujecie chłodziarki oleju wszystkich marek?

Tak. Naprawiamy chłodziarki i agregaty chłodnicze oleju wszystkich producentów – samodzielne i zintegrowane z maszyną, również starszej generacji i bez wsparcia autoryzowanego serwisu. Działamy mobilnie w całej Polsce.

Co zrobić przy awarii chłodziarki oleju w trakcie produkcji?

Nie należy kontynuować pracy maszyny z przegrzewającym się olejem – ryzyko uszkodzenia układu hydraulicznego, wrzeciona czy degradacji oleju jest realne. Najlepiej zatrzymać proces i skontaktować się z serwisem; diagnostykę wstępną często można przeprowadzić telefonicznie, co skraca czas reakcji. Prowadzimy serwis awaryjny, a w wielu przypadkach jesteśmy w stanie zaproponować rozwiązanie pomostowe do czasu zakończenia naprawy.

Naprawa i serwis chłodziarek oleju – jeden partner techniczny w całej Polsce

Chłodzenie oleju łączy w sobie technikę chłodniczą, hydraulikę i wymagania prawne F-gaz. SKiC od ponad 20 lat obsługuje ten obszar kompleksowo – od diagnostyki i usunięcia usterki, przez naprawę i konserwację, po przeglądy F-gaz, retrofit czynnika i modernizacje energooszczędne. Działamy mobilnie w całej Polsce, z oddziałami w Warszawie, Wałsnowie i Szczecinie. Zamiast koordynować kilku wykonawców, zyskujesz jeden punkt kontaktu, spójną dokumentację serwisową i przewidywalny koszt utrzymania urządzenia.

Jeśli Twoja chłodziarka oleju nie trzyma temperatury, zgłasza alarmy lub zbliża się termin obowiązkowej kontroli szczelności – skontaktuj się z nami.
