Zdalny monitoring chillera. Montujemy go przy naprawie i modernizacji

Zdalny monitoring chillera montujemy przy naprawie albo modernizacji, kiedy urządzenie i tak jest otwarte. Szafa sterownicza czeka wtedy na nowe przewody. Projektujemy sterowanie, dokładamy czujniki i bramkę, a alarm trafia na telefon, zanim stanie produkcja. Zadzwoń: +48 501 179 381. Pracujemy w całej Polsce z bazy serwisowej w Wałsnowie.

Kiedy zdalny monitoring chillera się opłaca

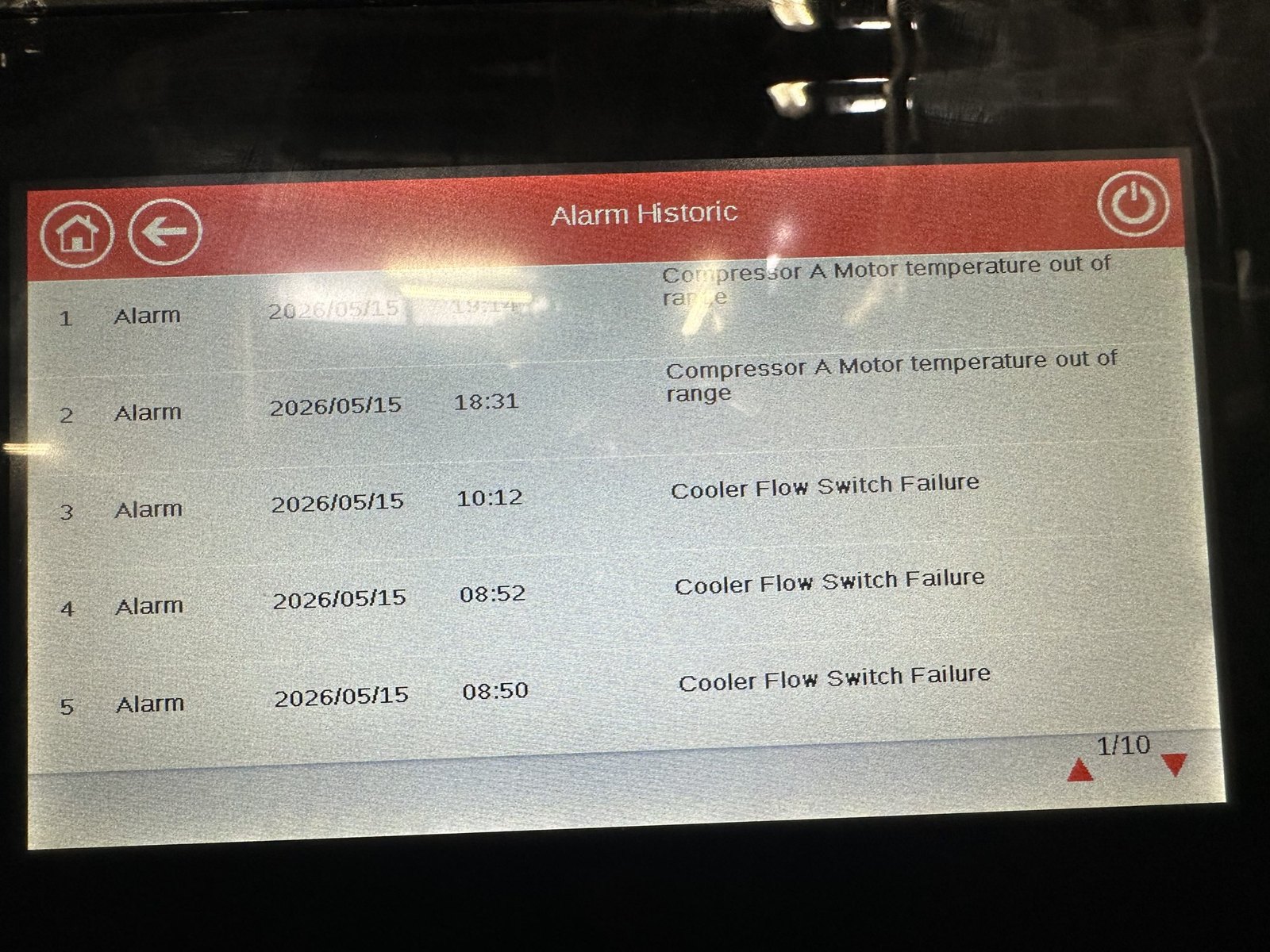

Historia alarmów z jednego dnia: trzy razy brak przepływu przez parownik, wieczorem temperatura silnika sprężarki poza zakresem.

Chiller na dachu albo przy hali zwykle pracuje bez nadzoru. Sterownik zapisuje alarm, natomiast nikt go nie czyta, dopóki woda w obiegu nie zrobi się za ciepła. Na zdjęciu widać historię alarmów chillera z naszego zlecenia. Jednego ranka trzy razy zabrakło przepływu przez parownik, a wieczorem temperatura silnika sprężarki wyszła poza zakres.

Zdalny nadzór nad chillerem zwraca się najszybciej tam, gdzie przestój kosztuje więcej niż sam serwis:

• Chłodzenie procesu, na przykład form wtryskowych, pras, laserów i linii spożywczych
• Obiekty bez obsługi technicznej w nocy i w weekendy
• Kilka urządzeń w różnych miejscach, na przykład sklepy z rooftopami na dachach
• Urządzenia po naprawie, które chcesz obserwować przez pierwsze tygodnie pracy
• Układy z dużym napełnieniem czynnika, w których przepisy wymagają, żeby działał system wykrywania wycieków

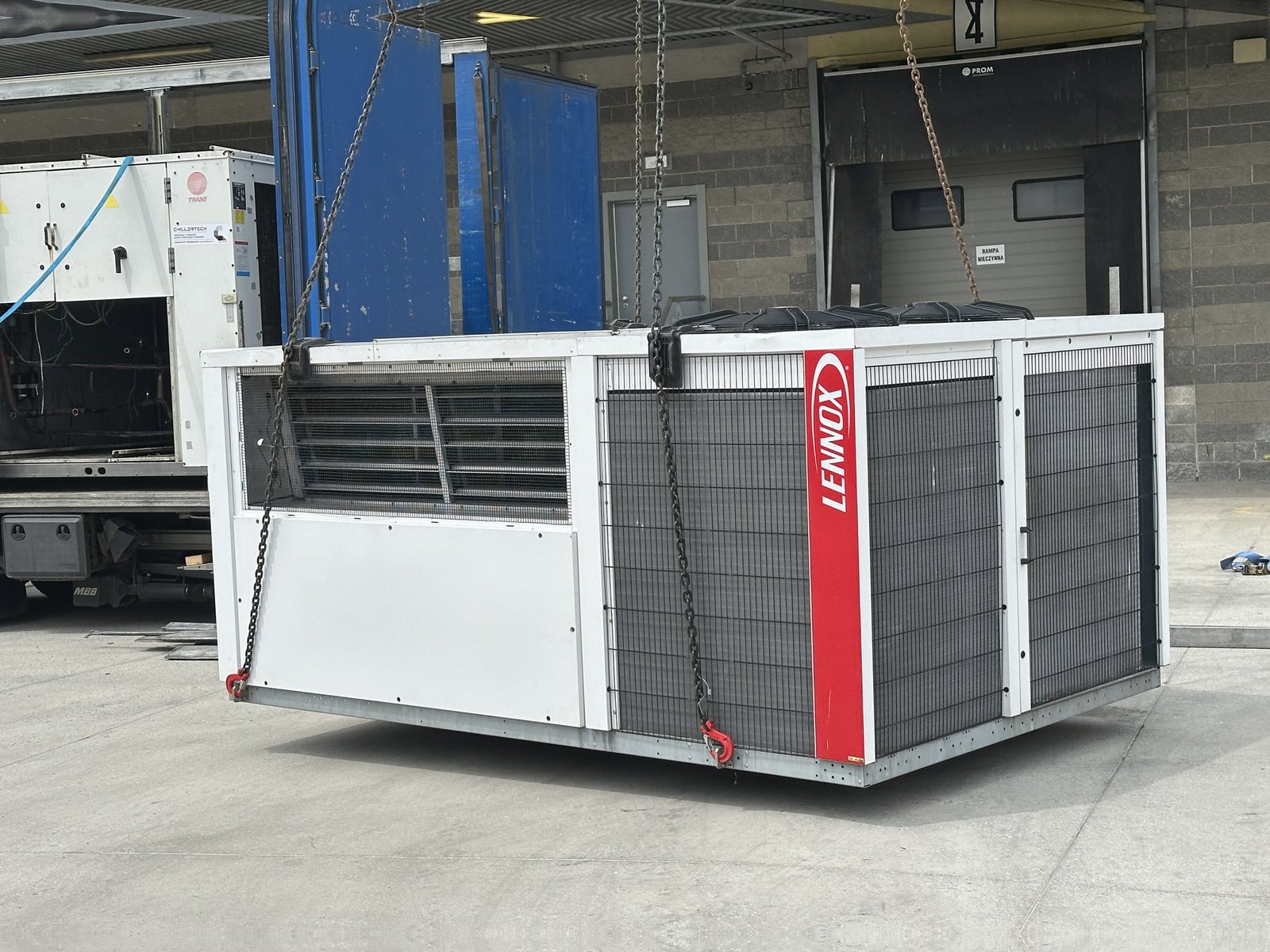

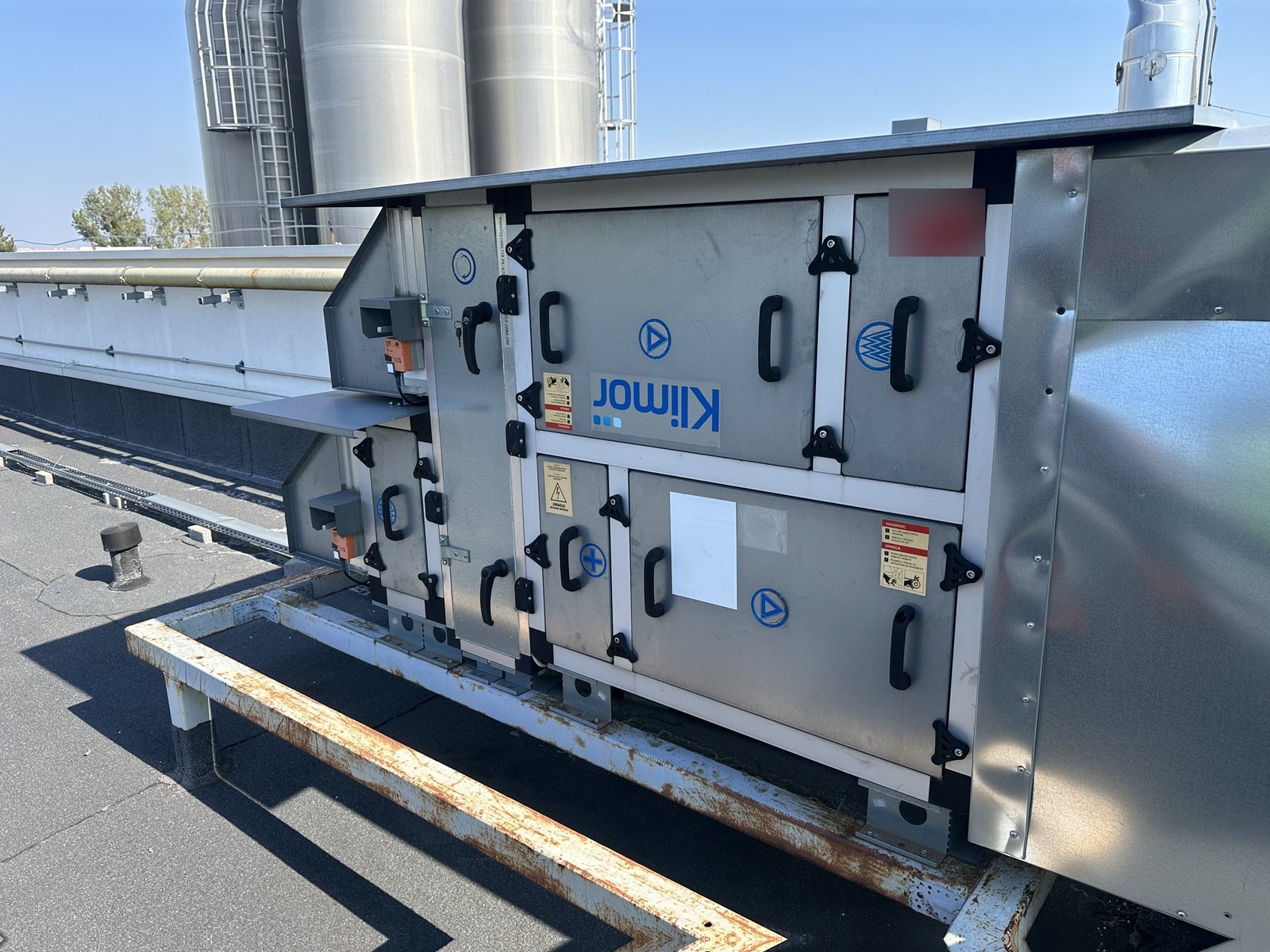

Ten sam zestaw sprawdza się przy rooftopach i centralach wentylacyjnych. Dlatego monitoring rooftopa projektujemy według tych samych zasad co dla chillera. Najczęściej dokładamy go przy okazji naprawy chillerów. Wtedy modernizacja automatyki chillera albo integracja chillera z BMS to jeden zakres prac, a nie osobny projekt.

Demo zdalnego podglądu chillera na żywo

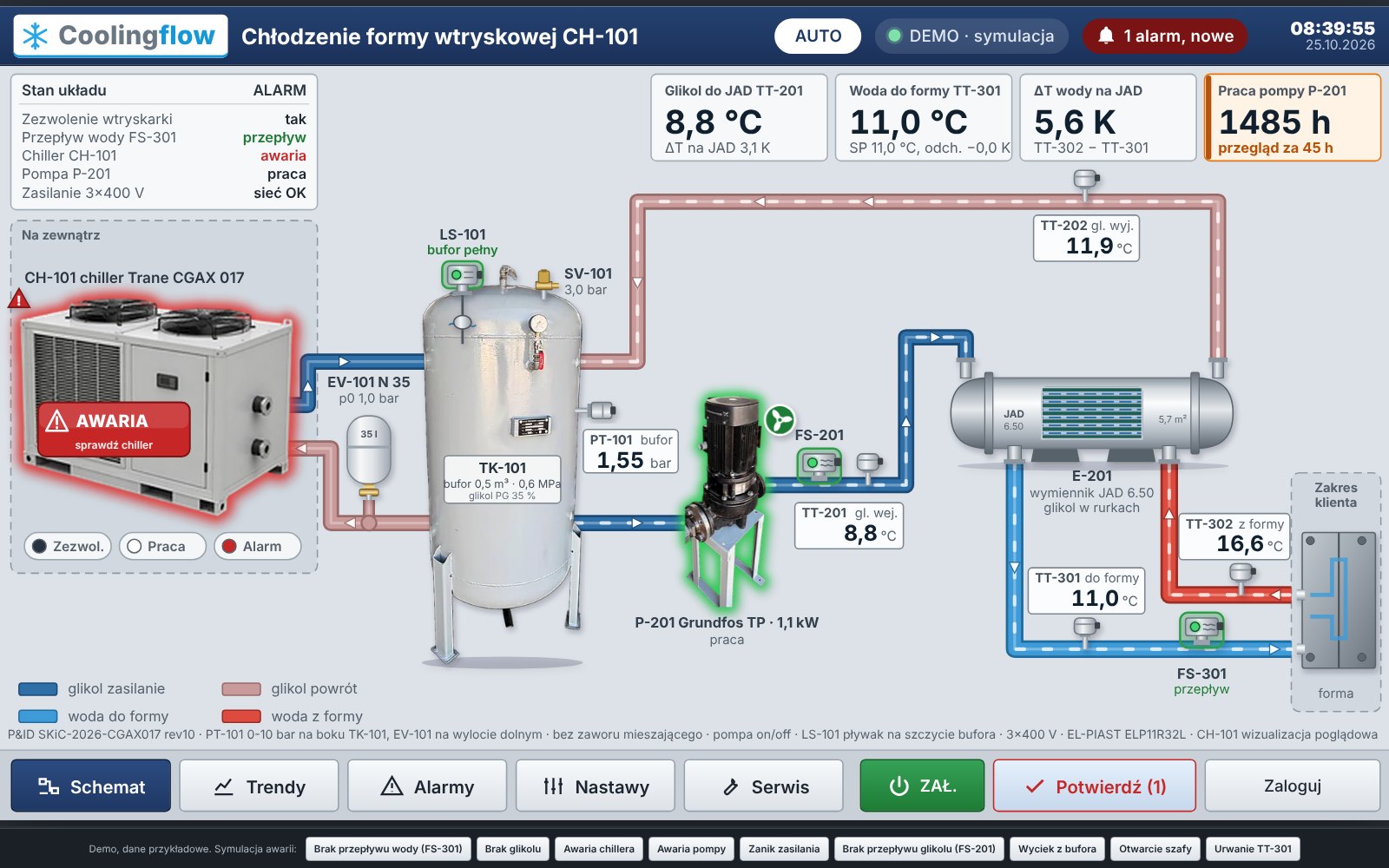

Demo na danych symulowanych: po kliknięciu awarii chillera schemat podświetla urządzenie na czerwono.

Zanim zamówisz wdrożenie, sprawdź, jak wygląda ekran. Przygotowaliśmy trzy dema na danych symulowanych. Każde działa w przeglądarce na komputerze i w telefonie, bez instalowania programów:

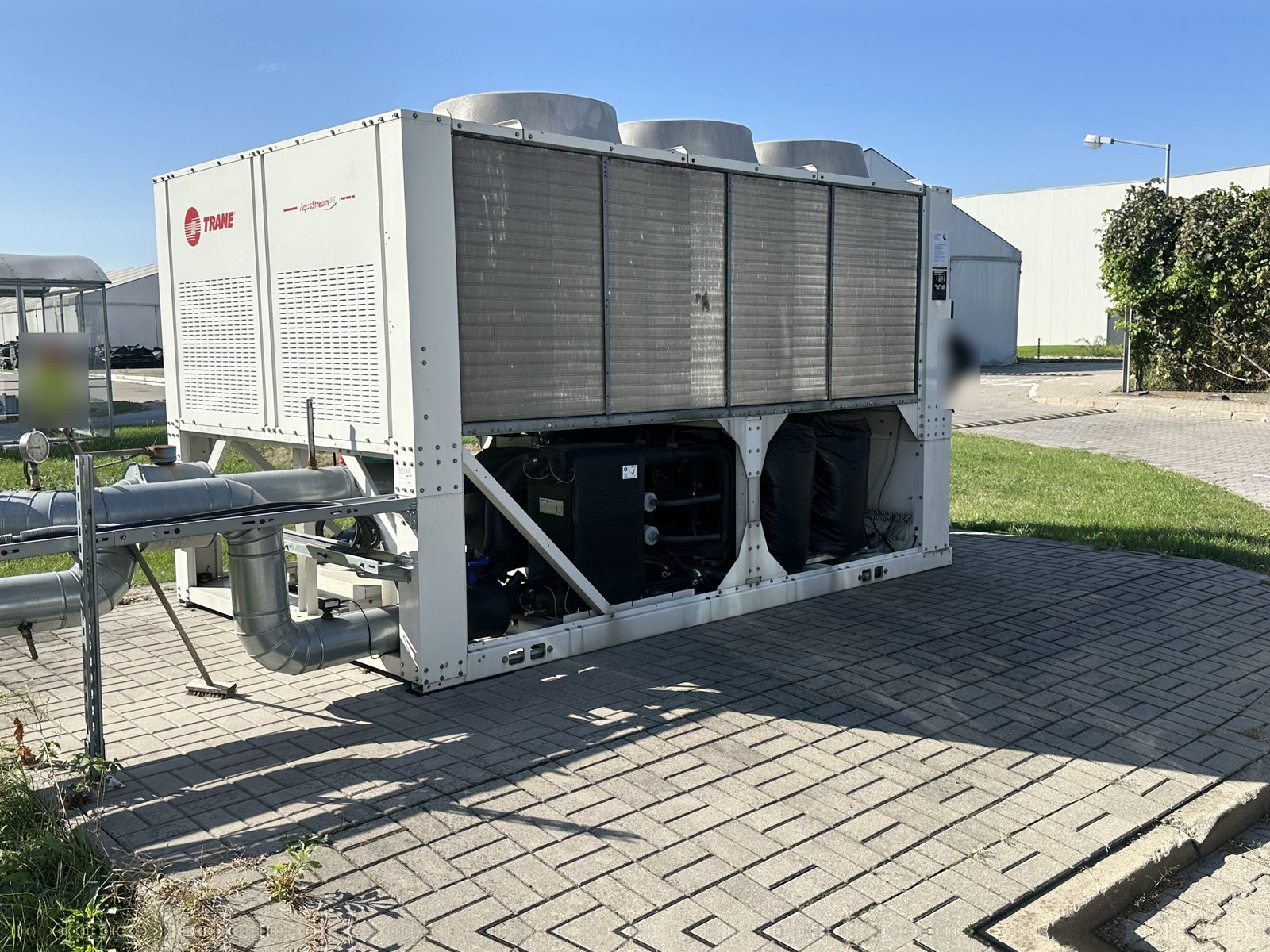

• Układ glikolowy z chillerem Trane CGAX 017 chłodzący formę wtryskową: panel HMI chillera z alarmami, trendami i blokadami

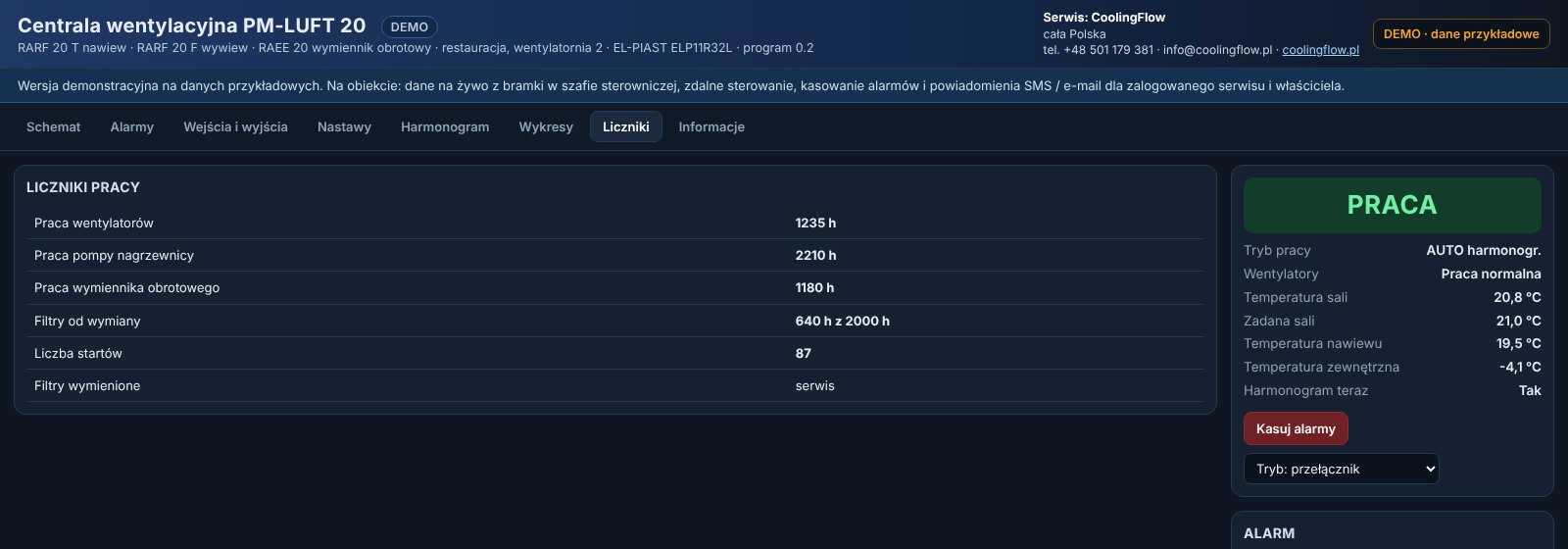

• Centrala wentylacyjna PM-LUFT 20 ze sterownikiem EL-PIAST: zdalny podgląd centrali wentylacyjnej ze schematem, nastawami i licznikami pracy
• Menu sterownika EL-PIAST z wyświetlaczem 2×16, czyli drzewko, w którym serwis czyta pomiary, wejścia i alarmy

W demie chillera kliknij na dolnym pasku przycisk awarii chillera. Schemat od razu podświetla chiller na czerwono, a zakładka Trendy pokazuje, jak rosła temperatura wody do formy. Na obiekcie zdalny podgląd chillera wysyła taki alarm SMS-em i e-mailem do właściciela oraz do serwisu.

Usługę zdalnego monitoringu sprzedaje i prowadzi CoolingFlow: dostęp z przeglądarki, konta dla właściciela i serwisu, powiadomienia oraz historia danych. My projektujemy i wykonujemy wszystko, co jest na obiekcie, czyli szafę, sterownik, czujniki i bramkę. Opis wszystkich dem znajdziesz w artykule wizualizacja układu chłodzenia.

Modernizacja automatyki chillera: co montujemy

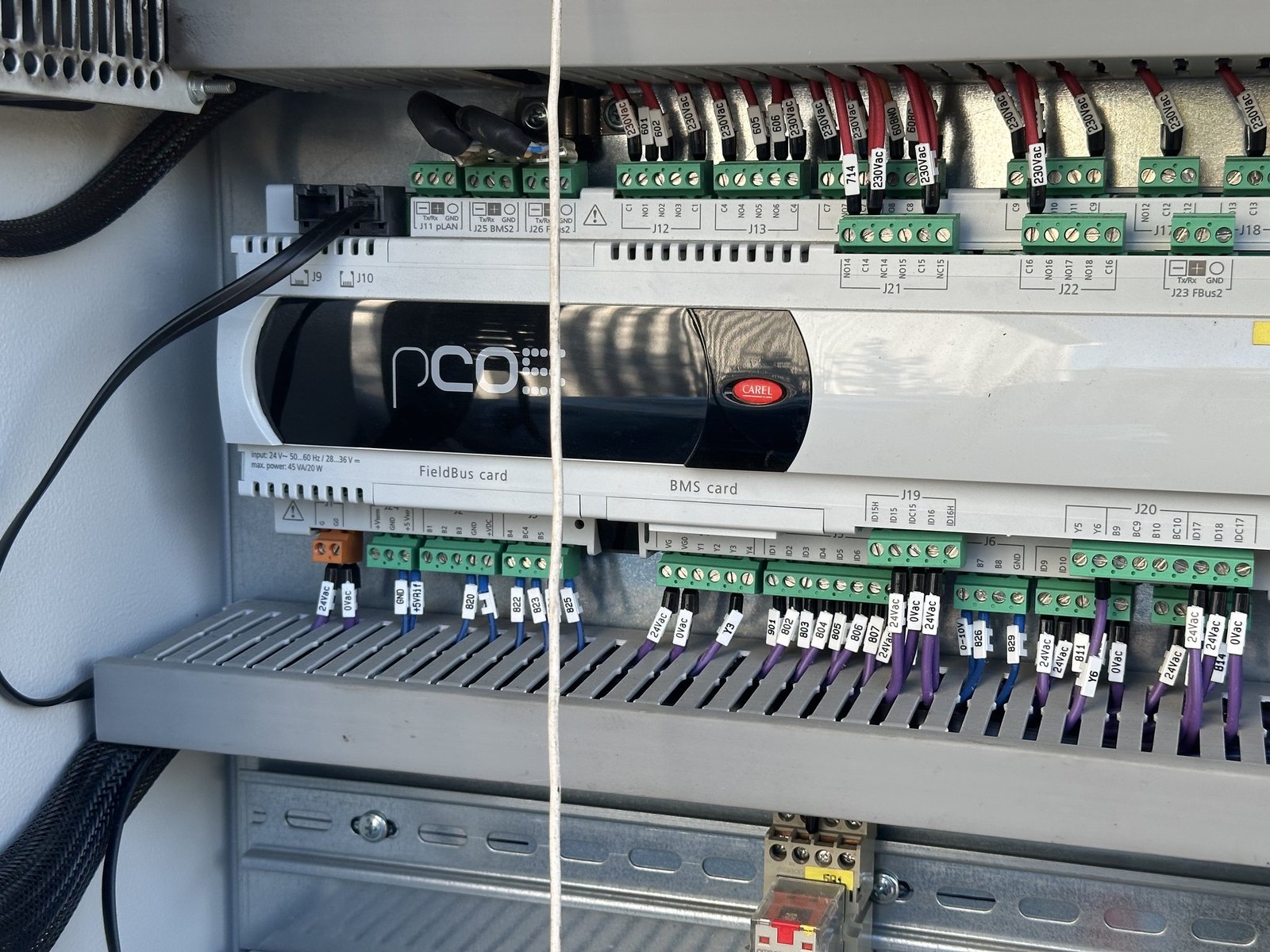

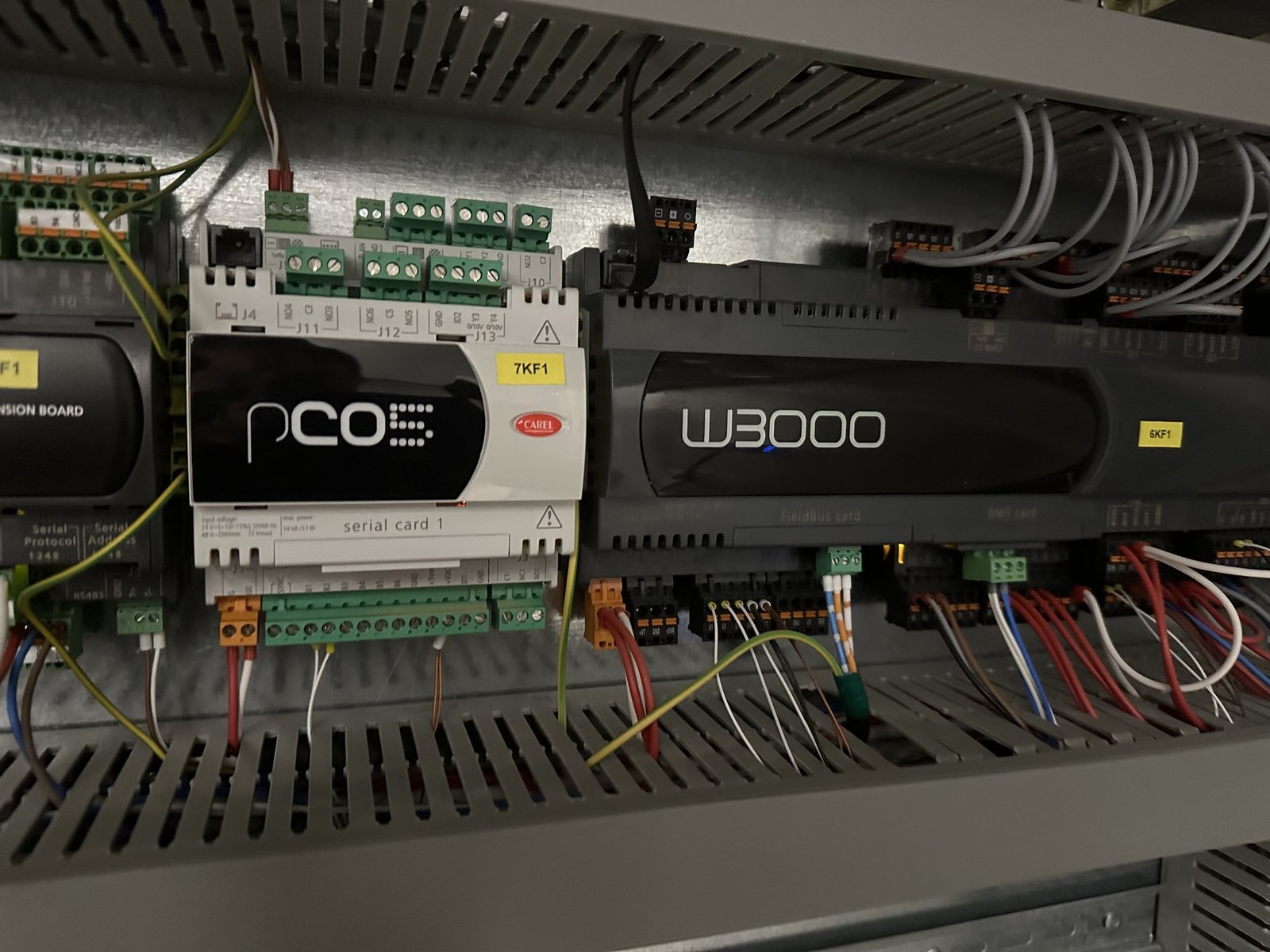

Zakres, jaki obejmuje zdalny monitoring chillera, zależy od tego, co już jest w urządzeniu. Jeżeli sterownik ma port komunikacyjny, czytamy z niego stany i alarmy przez Modbus albo BACnet. Na tym polega typowa integracja chillera z BMS. Na zdjęciu widać sterownik CAREL pCO z miejscem na kartę BMS i kartę FieldBus.

Gdy portu nie ma albo sterownik jest uszkodzony, dokładamy własne czujniki i nowy sterownik. Wtedy modernizacja automatyki chillera obejmuje szafę, program i panel operatorski. Najczęściej montujemy:

• Sterownik EL-PIAST, Siemens S7-1200 albo CAREL pCO, zależnie od standardu w zakładzie
• Dotykowy panel HMI przy urządzeniu
• Czujniki Pt1000 na zasilaniu i powrocie wody lub glikolu
• Przetworniki ciśnienia z sygnałem prądowym 4 do 20 mA
• Czujnik przepływu w obiegu wody
• Detektor czynnika chłodniczego w maszynowni albo w obudowie
• Bramkę z routerem LTE, która łączy się tylko wychodząco

Monitoring chillera przez internet nie wymaga otwierania portów w sieci zakładu. Ponadto program pracuje w sterowniku na obiekcie. Gdy zniknie zasięg LTE, chiller dalej chłodzi, a znika jedynie podgląd w telefonie. Jeśli panel w urządzeniu pokazuje tylko kod błędu, proponujemy modernizację sterowania chillera z nowym ekranem HMI.

Zdalny monitoring chillera a F-gaz i CRO

Rozporządzenie (UE) 2024/573 wymaga systemu wykrywania wycieków w części urządzeń. Dotyczy to stacjonarnych urządzeń chłodniczych, klimatyzacji i pomp ciepła z czynnikiem od 500 ton ekwiwalentu CO2. System ma ostrzegać operatora albo firmę serwisową o każdym wycieku. Ponadto sam system sprawdza się co najmniej raz na 12 miesięcy.

Zainstalowany system wykrywania wycieków wydłuża też odstępy między kontrolami szczelności. Przy napełnieniu od 50 do 500 t CO2e kontrola wypada co 12 miesięcy zamiast co 6. Z kolei przy 500 t CO2e i więcej wypada co 6 miesięcy zamiast co 3.

Dlatego zdalny monitoring chillera obejmuje u nas także detektor czynnika, podłączony do tej samej bramki co reszta sygnałów. Alarm wycieku przychodzi wtedy na telefon właściciela i serwisu, a zdarzenie zostaje w historii. Trend ciśnienia ssania i dochłodzenia pokazuje ponadto powolną ucieczkę czynnika, zanim zadziała presostat niskiego ciśnienia. Po retroficie na nowy czynnik te same trendy pokazują, czy układ pracuje stabilnie w upał i przy małym obciążeniu.

Taki sygnał nie zastępuje kontroli szczelności, ale podpowiada, kiedy ją zrobić. Wpisu do Karty Urządzenia w CRO dokonuje operator, a my przekazujemy dokument z wynikiem kontroli. Dzięki temu dane z monitoringu, protokół i karta urządzenia mówią to samo.

Jak wdrażamy monitoring krok po kroku

Zdalny monitoring chillera wdrażamy razem z naprawą, żeby nie otwierać urządzenia dwa razy. Kolejne kroki wyglądają tak:

1. Zgłoszenie ze zdjęciem tabliczki znamionowej, sterownika i szafy

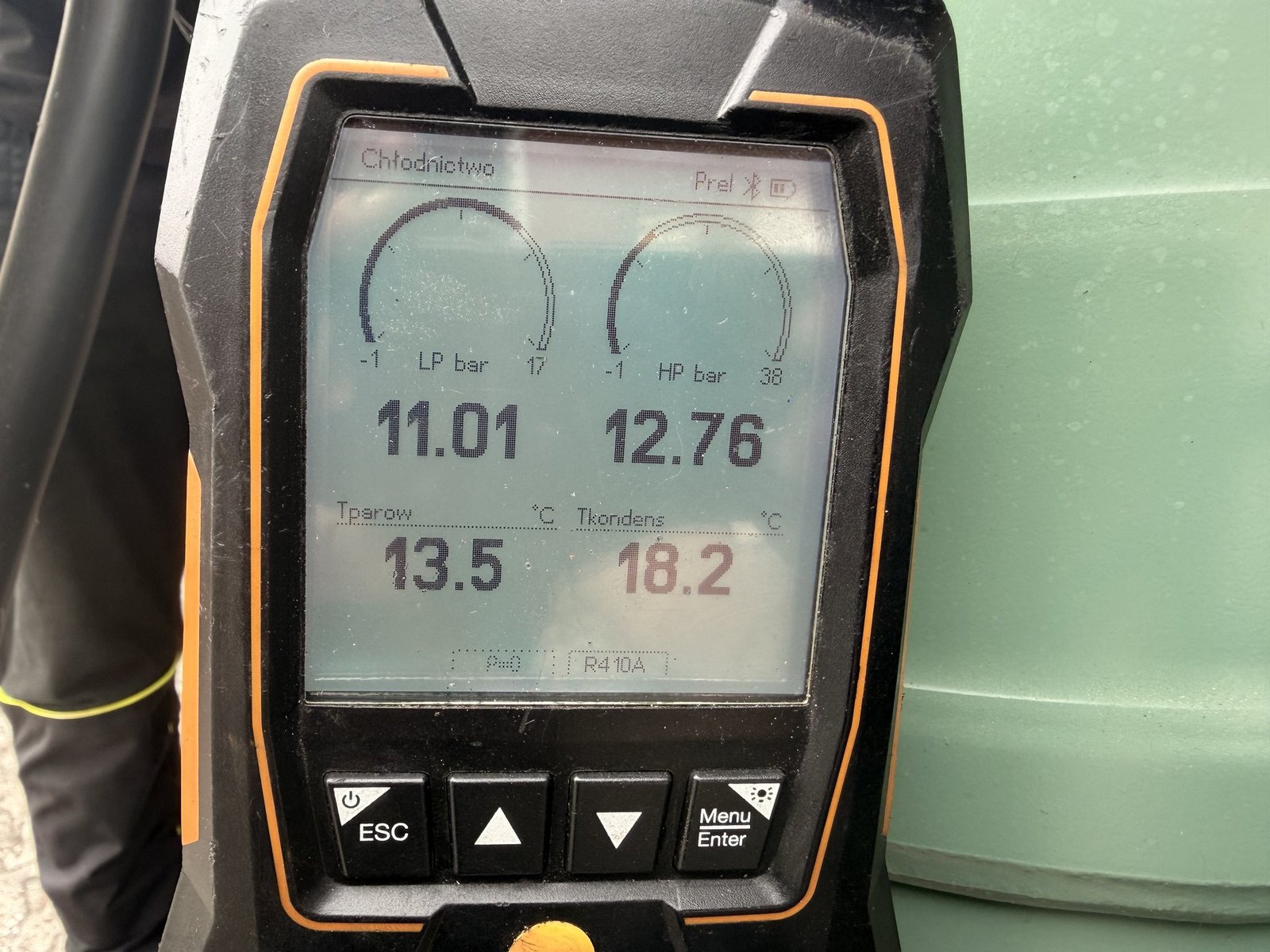

2. Audyt na obiekcie: odczyt sterownika, pomiary ciśnień, przepływu i prądów, protokół
3. Koncepcja: lista sygnałów, dobór sterownika i sposobu łączności
4. Schemat i program, a następnie test na stole w naszym warsztacie w Wałsnowie
5. Montaż i próba każdego alarmu na obiekcie
6. Przekazanie: instrukcja, kopia programu i nastaw, konta w usłudze CoolingFlow
7. Plan serwisów ustalony na podstawie liczników pracy i trendów

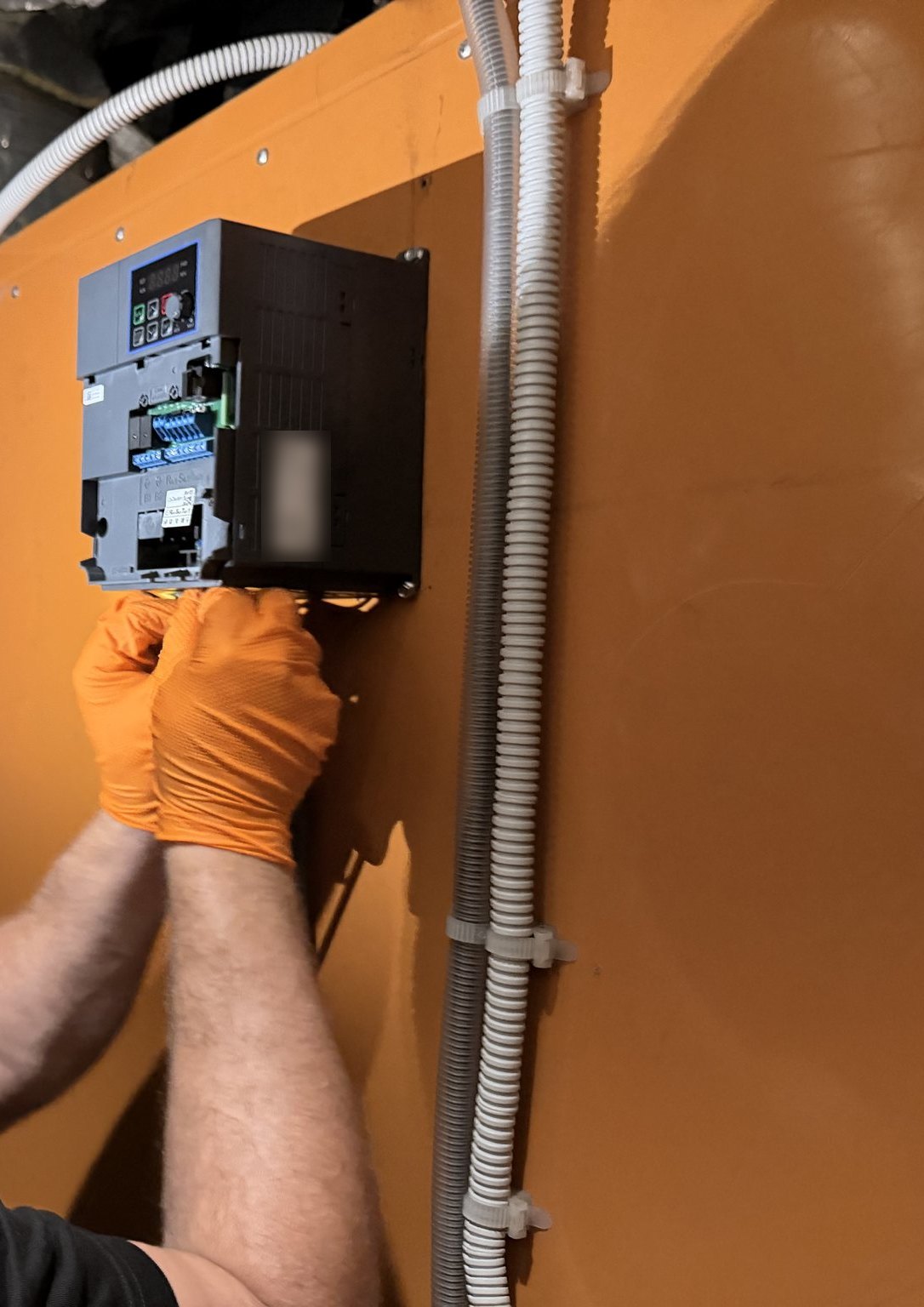

Przykład z naszej pracy pochodzi z Lubina. Sterownik centrali PM-LUFT uległ tam trwałemu uszkodzeniu, a kopii programu nie było. Zbudowaliśmy sterowanie od nowa na sterowniku EL-PIAST z naszym programem. Następnie uruchomiliśmy zdalny podgląd tej centrali i pięciu central WOLF w tym samym obiekcie.

Administrator obiektu dostaje alarmy na swój adres e-mail. Oprócz tego z przeglądarki zmienia recyrkulację powietrza w zakresie od 0 do 100%. Więcej o tym wdrożeniu przeczytasz w artykule wizualizacja centrali wentylacyjnej.

Od czego zależy koszt wdrożenia

Ile kosztuje zdalny monitoring chillera, liczymy po audycie, bo każdy obiekt ma inną automatykę i inny stan szafy. Na wycenę wpływa przede wszystkim:

• Liczba urządzeń: chillery, dry coolery, rooftopy, centrale
• Stan sterownika: odczyt przez port albo nowy sterownik z szafą
• Liczba czujników, przetworników i detektorów czynnika
• Łączność: router LTE albo sieć zakładu
• Zakres naprawy, z którą łączymy wdrożenie
• Odległość obiektu od naszej bazy w Wałsnowie

Ofertę rozpisujemy na sprzęt, montaż i program. Usługę zdalnego monitoringu po uruchomieniu rozlicza osobno CoolingFlow. Monitoring rooftopa obejmuje z kolei temperatury nawiewu i sali, pracę wentylatorów, sprężarek i nagrzewnicy, stan filtrów oraz alarmy. Wdrożenie łączymy wtedy z przeglądem w ramach usługi serwis rooftopów.

Pytania i odpowiedzi

Czy zdalny monitoring chillera działa bez sieci zakładu?

Tak. Bramka łączy się przez własny router LTE i nie korzysta z sieci zakładu. Jeśli dział IT woli sieć wewnętrzną, podłączamy bramkę do wydzielonego gniazda z ruchem tylko wychodzącym.

Czy da się podłączyć stary chiller bez portu komunikacyjnego?

Tak. Dokładamy własne czujniki temperatury, ciśnienia i przepływu oraz sygnały pracy i awarii z szafy. Stary sterownik zostaje albo wymieniamy go, gdy jest uszkodzony lub brakuje do niego części.

Kto widzi dane i kto zmienia nastawy?

Konta i uprawnienia ustala właściciel urządzenia. Obsługa widzi stan i alarmy, a serwis zmienia progi alarmów. Historia zapisuje każdą zmianę: kto, co i kiedy. Presostaty i inne zabezpieczenia sprzętowe działają w obwodzie szafy, niezależnie od podglądu w telefonie.

Czy zdalny monitoring chillera zastępuje kontrolę szczelności?

Nie. Kontrolę szczelności wykonuje osoba z certyfikatem F-gazowym w terminach z rozporządzenia 2024/573. Natomiast system wykrywania wycieków może wydłużyć te terminy, a trendy ciśnień pokazują, kiedy warto przyjechać wcześniej.

Kto prowadzi zdalny monitoring chillera po wdrożeniu?

Usługę zdalnego monitoringu sprzedaje i prowadzi CoolingFlow: dostęp z przeglądarki, konta, powiadomienia SMS i e-mail oraz historia danych. My odpowiadamy za projekt, montaż, program i serwis urządzenia na obiekcie.

Chcesz dodać zdalny podgląd do chillera, rooftopa albo centrali? Przed telefonem przygotuj zdjęcie tabliczki znamionowej, zdjęcie sterownika i otwartej szafy, model sterownika oraz kod ostatniego alarmu. Zadzwoń: +48 501 179 381 albo napisz: info@skic.com.pl. Formularz znajdziesz na stronie kontakt. Baza serwisowa: Wałsnów 22b, obsługujemy całą Polskę.
