Nowe sterowanie centrali PM-LUFT 20 w Lubinie: EL-PIAST i zdalny podgląd

Sterowanie centrali PM-LUFT wielkości 20 w obiekcie użyteczności publicznej w Lubinie zbudowaliśmy od nowa, gdy oryginalny sterownik uległ trwałemu uszkodzeniu, a kopii jego programu nie było. Centrala pracuje teraz na sterowniku EL-PIAST z programem SKiC. W sprawie sterowania centrali wentylacyjnej zadzwoń: +48 501 179 381. Pracujemy w całej Polsce.

Stan zastany: centrala bez działającego sterowania

Centrala nawiewno-wywiewna PM-LUFT ma wymiennik obrotowy, nagrzewnicę wodną i chłodnicę zasilaną wodą lodową, a oba wentylatory pracują na falownikach. Sterownik z modernizacji automatyki sprzed kilkunastu lat uległ trwałemu uszkodzeniu. Programu nie dało się odczytać ani odtworzyć. Zakup identycznego sterownika nie dawał pewności, że centrala ruszy.

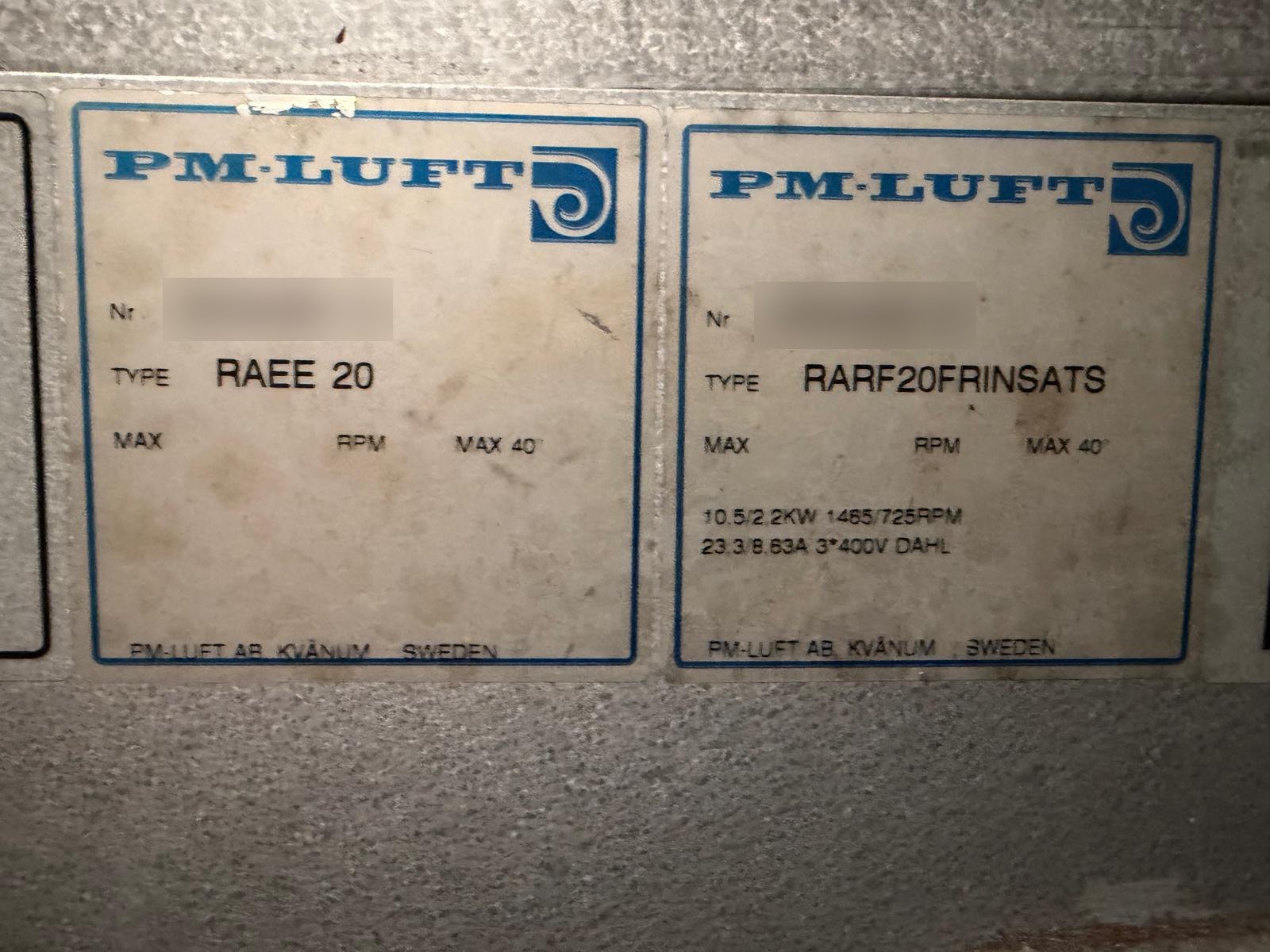

Dane zespołów odczytaliśmy z tabliczek znamionowych i z projektu szafy sterowniczej. Na tej podstawie przygotowaliśmy nowe sterowanie centrali PM-LUFT.

Zakres prac przy sterowaniu centrali PM-LUFT

• Zostały: szafa sterownicza, falowniki, przekaźniki, siłownik zaworu nagrzewnicy, przepustnice, presostaty i termostat przeciwzamrożeniowy.
• Sterownik wymieniliśmy na EL-PIAST z własnym programem SKiC.
• W tym samym zakresie są nowe czujniki temperatury, nowy siłownik zaworu chłodnicy, pomiar temperatury wody za nagrzewnicą, kontrola napędu wymiennika obrotowego i odczyt rzeczywistej częstotliwości obu falowników.

Program sprawdziliśmy na symulatorze z modelem centrali i pomieszczenia, zanim trafił do sterownika.

Co robi nowy sterownik centrali wentylacyjnej

Sterownik utrzymuje temperaturę w pomieszczeniu i dobiera do niej pracę odzysku ciepła, nagrzewnicy i chłodnicy. Chroni nagrzewnicę przed zamrożeniem, a wymiennik obrotowy przed szronieniem. Pracuje według harmonogramu, ma tryb ECO i reaguje na sygnał z systemu przeciwpożarowego. Liczy godziny pracy i przypomina o przeglądzie filtrów.

Alarmy dzielą się na krytyczne, ostrzeżenia i informacje. Pojawiają się na wyświetlaczu sterownika, a po uruchomieniu zdalnego podglądu serwis dostaje je także SMS-em i e-mailem. Menu na wyświetlaczu jest po polsku, a część serwisowa jest chroniona hasłem.

Zdalny podgląd pracy centrali wentylacyjnej

W szafie sterowniczej montujemy bramkę zdalnego podglądu. Bramka łączy się z serwerem połączeniem wychodzącym i szyfrowanym, więc w sieci obiektu nie trzeba otwierać portów. Po uruchomieniu łącza serwis zobaczy w przeglądarce temperatury, pracę wentylatorów, zawory, wymiennik, alarmy i wykresy. Obsługa obiektu po zalogowaniu będzie mogła włączyć i wyłączyć centralę oraz skasować alarm, a każda operacja trafi do historii. Jak działa ta usługa, opisujemy na stronie wizualizacja centrali wentylacyjnej przez internet.

Pytania i odpowiedzi

Czy centralę PM-LUFT można przenieść na nowe sterowanie bez wymiany szafy?

Tak. W tej centrali zostały szafa, falowniki i większość osprzętu, a sterownik wymieniliśmy na nowy z własnym programem. Zakres zawsze ustalamy po sprawdzeniu szafy na obiekcie.

Co zrobić, gdy nie ma programu sterownika centrali?

Zaczynamy od tabliczek znamionowych, projektu szafy i sprawdzenia obwodów. Na tej podstawie piszemy nowy program i sprawdzamy go na symulatorze przed wgraniem do sterownika.

Czy osoby z zewnątrz mogą sterować centralą przez stronę?

Nie. Sterowanie wymaga zalogowania, konto obsługi obiektu ma ograniczony zakres, a każda operacja jest zapisywana.

Ile kosztuje nowe sterowanie centrali wentylacyjnej?

Cen nie podajemy przed audytem. Na koszt wpływa stan szafy i osprzętu, liczba sygnałów, wymiana czujników i siłowników oraz zakres zdalnego podglądu. Wiążąca jest oferta przygotowana po audycie.

Masz centralę, której sterownik nie działa, a programu nikt nie ma? Przygotuj zdjęcie tabliczki znamionowej centrali, zdjęcie sterownika i zdjęcie otwartej szafy sterowniczej. Zadzwoń: +48 501 179 381, napisz: info@skic.com.pl albo skorzystaj z formularza kontaktowego. Baza serwisowa w Wałsnowie, pracujemy w całej Polsce. Zobacz też naprawę sterowania i automatyki central wentylacyjnych oraz sterownik El-Piast w centrali Klimor.
