Serwis rooftopów Trane ETKD500 i ETKD250

Serwis rooftopów Trane opieramy na jednostkach ETKD, które znamy z własnych protokołów: dwóch ETKD500 w centrum handlowym, obsługiwanych od 2023 roku, i ETKD250 w budynku biurowym. Są to duże rooftopy z dwoma obiegami R407C, falownikami wentylatorów i nagrzewnicą zasilaną z instalacji grzewczej, więc usterka rzadko dotyczy tylko jednego układu.

Rooftopy Trane z naszych zleceń

Trane ETKD500 w centrum handlowym

2023: przegląd zerowy i naprawa

Obie jednostki przejęliśmy we wrześniu 2023 roku. Najpierw w pierwszej jednostce okazało się, że zabezpieczenie falownika było uszkodzone, a elektronika w szafie brudna i osmolona. Ponadto skraplacz nosił ślady wcześniejszych, nieudanych napraw spawaniem. Dlatego wykonaliśmy pełny serwis rooftopa Trane, umyliśmy elektronikę i zabezpieczyliśmy ją lakierem ochronnym. W efekcie układ okazał się szczelny i jednostka wróciła do pracy.

W drugiej jednostce padł falownik wentylatora nawiewu, a w obiegu 1 zostało około 30% z 25,8 kg czynnika. Najpierw odzyskaliśmy pozostały czynnik R407C, a następnie wykonaliśmy próbę szczelności azotem, próżnię i napełnienie 25,8 kg według wagi. Uszkodzony falownik Trane zastąpiliśmy natomiast zamiennikiem LG z sześciomiesięczną gwarancją. W efekcie po uruchomieniu parametry obu obiegów były w normie.

2024: pęknięcie przy skraplaczu

Wiosną w drugiej jednostce ponownie pękła instalacja przy skraplaczu, a część sond była uszkodzona. Najpierw znaleźliśmy i usunęliśmy pęknięcie, po czym napełniliśmy obieg 25,5 kg R407C. Sprężarki tej jednostki były jednak zatarte, dlatego zakwalifikowaliśmy ją do remontu. Z kolei w pierwszej jednostce zapchane filtry doprowadziły do zamrożenia parownika, a sterowanie i wizualizacja wymagały poprawek.

2026: przegląd przed sezonem

Jednostka nie miała panelu sterującego, a wizualizacja zdalna nie odpowiadała. Co więcej, nastawa temperatury nawiewu stała na 0°C, free cooling nie działał, a mniejszy obieg był pusty i nieszczelny. Na obiegu pracującym tego rooftopa Trane zmierzyliśmy 4,42 bar na ssaniu przy przegrzaniu 18,4 K i 18,68 bar na tłoczeniu przy dochłodzeniu 10,7 K. Dzięki korekcie sterowania jednostka pracuje, a właściciel dostał wycenę modernizacji sterowania i uszczelnienia mniejszego obiegu.

[Pokaz zdjęć]

Trane ETKD250 w budynku biurowym, 2026

Zgłoszenie dotyczyło okresowych wyłączeń w trybie grzania, bez jednoznacznego kodu błędu. Diagnostyka wykazała uszkodzony moduł sterujący siłownikiem zaworu trójdrogowego nagrzewnicy, siłownik i korpus zaworu do wymiany oraz mechanicznie uszkodzony kolektor zasilający nagrzewnicę, prawdopodobnie przez zbyt mocne dokręcenie przyłączy. Co więcej, zabezpieczenie przeciwzamrożeniowe było odłączone, podobnie jak część aparatury kontrolno-pomiarowej.

Po stronie chłodniczej znaleźliśmy wycieki na dwóch zaworach Schradera sprężarki Copeland i na zaworze po stronie ssania drugiej sprężarki. Oba wzierniki były żółte, a olej w obu obiegach zabarwiony, co wskazuje na wilgoć w układzie. Pomiary pracy:

Dodatkowo kondensator wentylatora skraplacza w obiegu 2 miał nieprawidłowe parametry, pomiar uzwojeń silnika wykazał asymetrię i obniżoną rezystancję izolacji, a dolne części korpusów obu sprężarek pokrywała postępująca korozja. Filtry powietrza wymagały pilnej wymiany.

Zalecenia z protokołu: odzysk i utylizacja czynnika oraz oleju z obu obiegów, filtry odwadniacze z funkcją odkwaszania, lokalizacja wycieków azotem i usunięcie nieszczelności, wymiana siłownika i zaworu trójdrogowego, naprawa modułu sterującego grzaniem, próżnia, nowy olej i nowy R407C, a na koniec pełny test w trybie grzania. Ponadto wymianę obu sprężarek warto zaplanować w perspektywie dwóch, trzech lat.

Na co uważamy przy rooftopach Trane ETKD

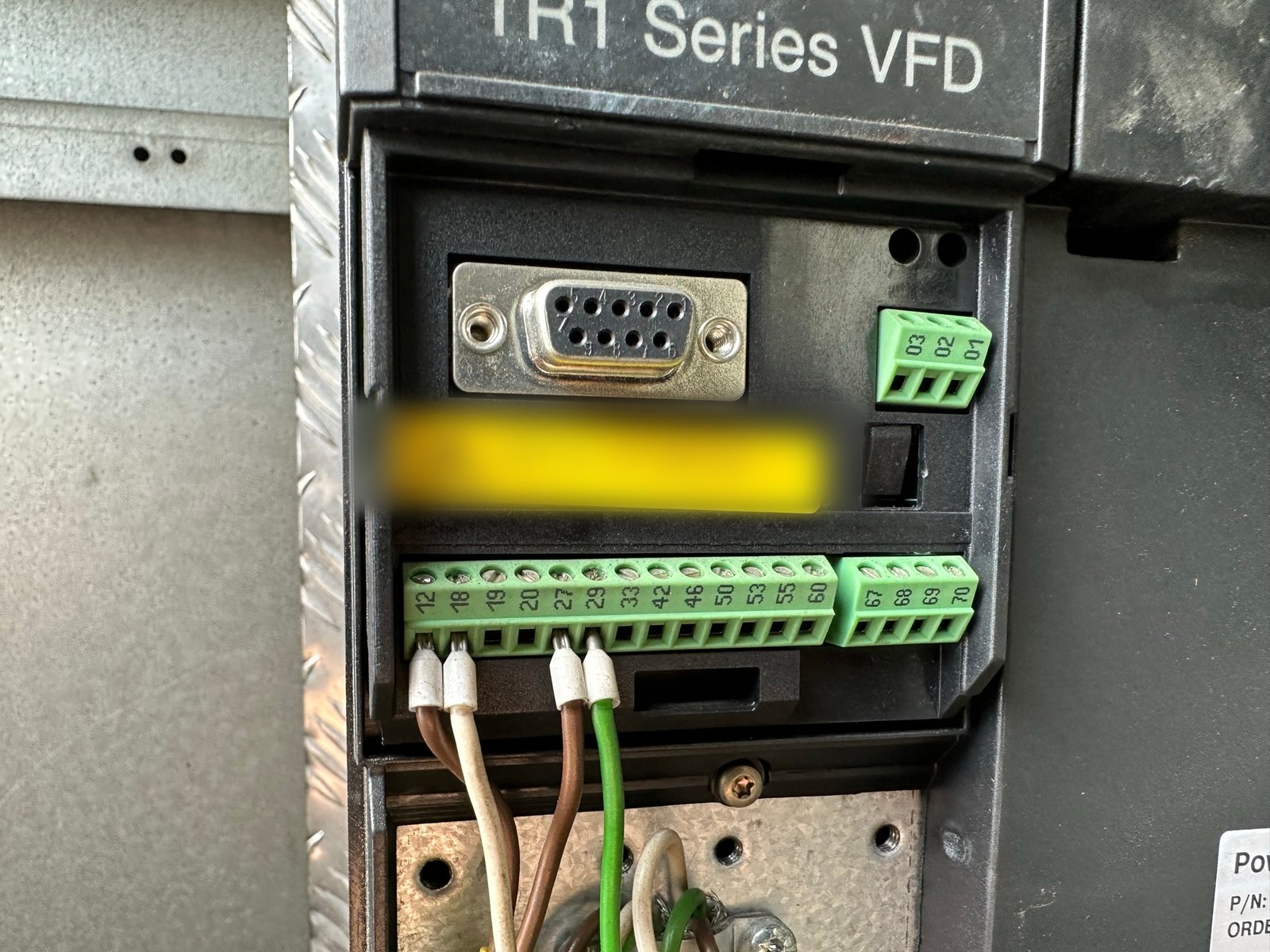

• Falowniki wentylatorów. Uszkodzony falownik zatrzymuje nawiew całej strefy. Gdy oryginał jest niedostępny, dobieramy zamiennik o zgodnych parametrach i programujemy go pod istniejące sterowanie.
• Elektronika w szafie. Kurz, wilgoć i osmolenie powodują błędy, które wyglądają na usterki chłodnicze. Czyszczenie i lakier ochronny są tańsze niż nowa płyta.
• Nagrzewnica wodna. Zawór trójdrogowy, jego siłownik, pompa obiegowa, kolektor i zabezpieczenie przeciwzamrożeniowe. Odłączone zabezpieczenie oznacza ryzyko rozmrożenia wymiennika zimą.
• Dwa obiegi o różnej wielkości. W ETKD500 obiegi mają 25,8 i 12 kg czynnika, dlatego porównujemy je ze sobą i każdy rozliczamy osobno.
• Nieszczelności na zaworach Schradera. Dokręcenie rzadko wystarcza. Wyciek trzeba usunąć i potwierdzić szczelność ponowną kontrolą.
• Sterowanie i nastawy. Brak panelu, niedziałająca wizualizacja albo nastawa nawiewu na 0°C to częste przyczyny złej pracy jednostki, która formalnie nie zgłasza awarii.

Przegląd i serwis rooftopów Trane

Zakres przeglądu rooftopa Trane jest w zasadzie taki sam jak dla innych marek i opisaliśmy go przy serwisie rooftopów. Przy jednostkach Trane ETKD dodatkowo sprawdzamy falowniki i ich chłodzenie, układ nagrzewnicy wodnej z zaworem trójdrogowym i zabezpieczeniem przeciwzamrożeniowym oraz komunikację z wizualizacją.

Kontrola szczelności wynika natomiast z przepisów F-gaz. Trane ETKD500 z 37,8 kg R407C to około 67 ton ekwiwalentu CO2, czyli kontrola co najmniej raz na 6 miesięcy.

Jak pracujemy

Serwis rooftopów Trane u nowego klienta zaczynamy od przeglądu zerowego. To płatny audyt zakończony protokołem z pomiarami, listą usterek i wyceną naprawy w wariantach. Cenę audytu i koszt dojazdu ustalamy indywidualnie i podajemy przed wyjazdem.

Nie jesteśmy autoryzowanym serwisem Trane. Urządzenia na gwarancji producenta obsługuje bowiem serwis autoryzowany, a my zajmujemy się jednostkami po gwarancji, gdzie liczy się dostęp do zamienników i naprawa podzespołów, których producent już nie dostarcza.

Gwarancji udzielamy wyłącznie na elementy nowe, dostarczone i zamontowane przez SKiC. Nie obejmuje ona szczelności układu freonowego, elementów naprawianych i regenerowanych ani elektroniki. Przy awarii sprężarki przedstawiamy dwa warianty: podzespół nowy albo używany lub regenerowany, z jasnym wskazaniem, który z nich jest objęty gwarancją.

Najczęściej zadawane pytania

Czy naprawiacie rooftopy Trane po gwarancji?

Tak. Naprawialiśmy jednostki Trane ETKD500 i ETKD250: falowniki, elektronikę, nieszczelności, sterowanie i układ nagrzewnicy.

Falownika do mojego Trane nie ma od ręki. Co dalej?

Dobieramy zamiennik o zgodnych parametrach. W centrum handlowym falownik wentylatora nawiewu zastąpiliśmy urządzeniem LG, a po naprawie parametry pracy były w normie.

Rooftop Trane wyłącza się podczas grzania. Co sprawdzić?

Najczęściej winny jest układ nagrzewnicy rooftopa Trane: zawór trójdrogowy, jego siłownik albo moduł sterujący, a także zabezpieczenie przeciwzamrożeniowe. Dlatego zapisz godzinę wyłączenia i warunki na zewnątrz, bo to skraca diagnostykę.

Jak często robić kontrolę szczelności rooftopa Trane?

Zależy od ilości czynnika przeliczonej na tony ekwiwalentu CO2: przy 5 do 50 t co 12 miesięcy, przy 50 do 500 t co 6 miesięcy. System wykrywania wycieków wydłuża te okresy dwukrotnie.

Czy jesteście autoryzowanym serwisem Trane?

Nie. Przy urządzeniach na gwarancji właściwy jest serwis autoryzowany. My serwisujemy jednostki po gwarancji.
