Czyszczenie nagrzewnicy bez wyjmowania. Kiedy to wystarczy w centrali

Czyszczenie nagrzewnicy bez wyjmowania z centrali wentylacyjnej ma sens, gdy wężownica jest szczelna, a moc spadła przez brud na lamelach albo osad po stronie wody. Gdy rurki pękły po zamarznięciu, samo mycie nic nie da. Decyzję podejmujemy po oględzinach i pomiarach. Dojeżdżamy do zakładów w całej Polsce: +48 501 179 381.

[Pokaz zdjęć]

Objawy zabrudzonej nagrzewnicy w centrali

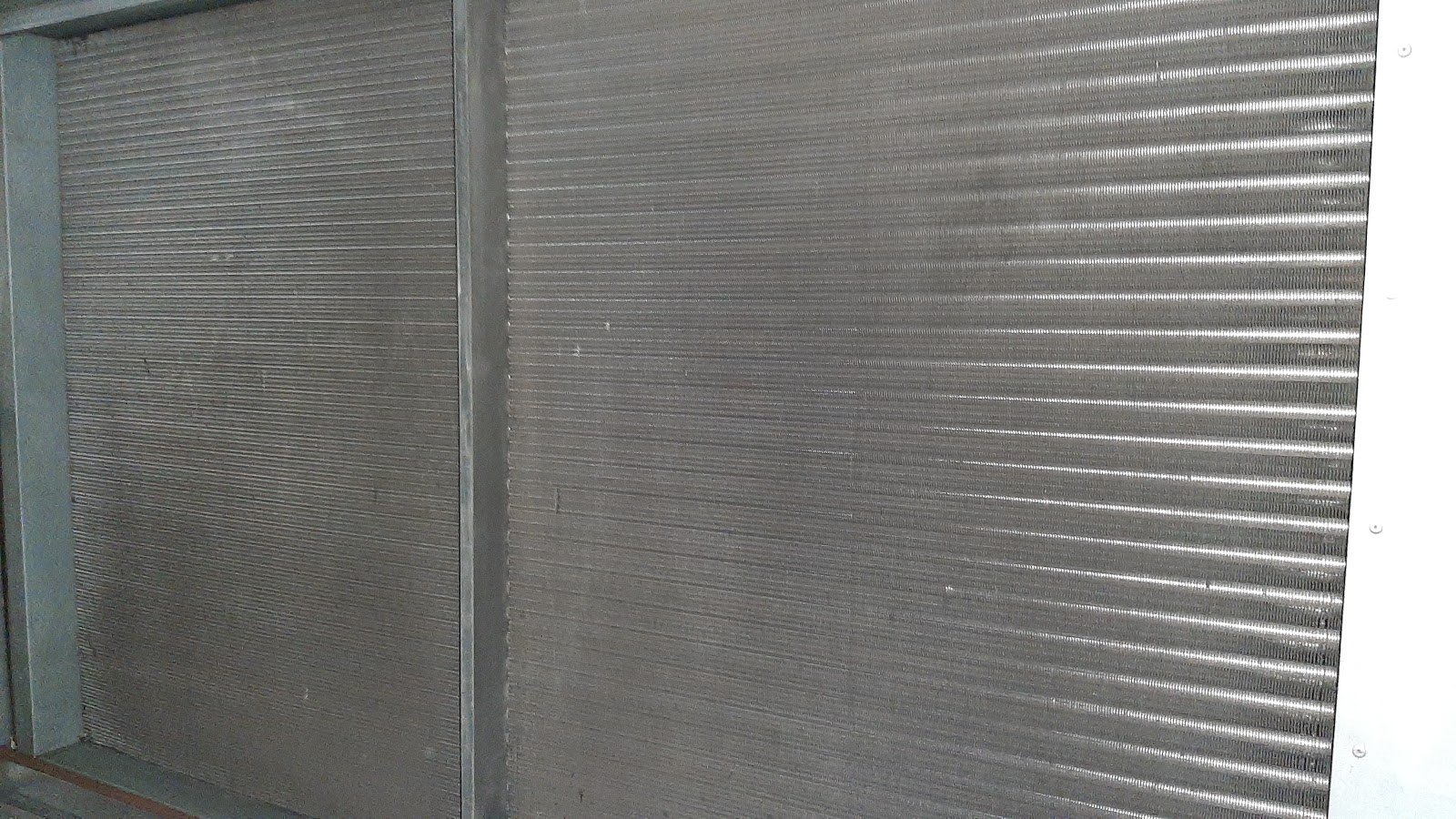

Lamele wężownicy nagrzewnicy wodnej w centrali VTS. Ich stan oceniamy, zanim zapadnie decyzja o myciu.

Brudna nagrzewnica rzadko daje jeden wyraźny alarm. Zwykle widać serię drobnych sygnałów w sterowniku i na obiekcie. Najczęściej wychodzą na początku sezonu grzewczego, gdy centrala pierwszy raz pracuje na pełnej mocy grzania.

• Temperatura nawiewu nie dochodzi do zadanej, choć zawór nagrzewnicy jest otwarty w pełni.
• Woda wraca z nagrzewnicy cieplejsza niż zwykle, bo wymiennik oddaje mniej ciepła do powietrza.
• Rośnie opór przepływu powietrza przez sekcję i spada ilość powietrza na nawiewie.
• Zabezpieczenie przeciwzamrożeniowe zatrzymuje centralę przy mrozie częściej niż w poprzednich sezonach.
• Na lamelach widać kurz, włókna, tłusty nalot albo ślady korozji.

Skutki widać najpierw w hali, a potem w pracy całej centrali. Za zimny nawiew to niższa temperatura w hali albo w biurze i skargi pracowników. Sterownik trzyma zawór otwarty coraz dłużej, a mimo to jest chłodniej. Najgorszy scenariusz to postój centrali po alarmie przeciwzamrożeniowym w środku mrozu albo rozsadzona wężownica, gdy zabezpieczenie nie zadziała na czas.

Jeden objaw jeszcze niczego nie przesądza. Zawór może się nie domykać albo nie otwierać, pompa może dawać za mały przepływ, a czujnik może mierzyć źle. Dlatego zanim zaproponujemy czyszczenie nagrzewnicy bez wyjmowania, sprawdzamy cały obieg grzania, nie tylko samą wężownicę.

Dlaczego warstwa brudu obniża moc grzania

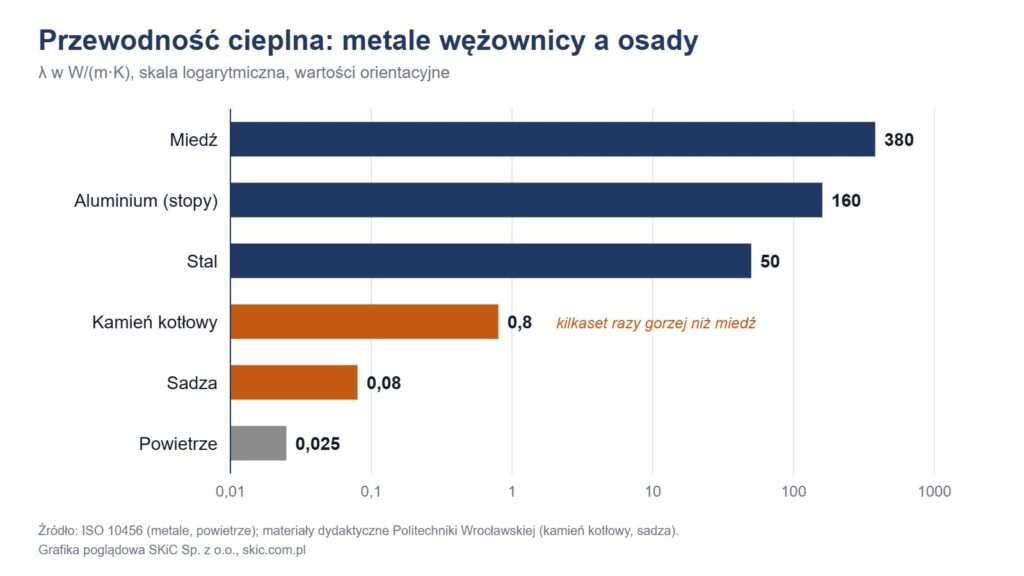

Przewodność cieplna metali wężownicy i typowych osadów. Wartości orientacyjne z literatury, skala logarytmiczna. Grafika poglądowa.

Nagrzewnica oddaje ciepło przez ścianki rurek, zwykle miedzianych, i przez aluminiowe lamele. Te metale przewodzą ciepło bardzo dobrze. Kamień kotłowy przewodzi je kilkaset razy gorzej niż miedź, a warstwa kurzu i tłustego nalotu na lamelach działa podobnie jak izolacja.

Dlatego nawet cienka warstwa osadu po stronie wody albo brud po stronie powietrza obniża moc nagrzewnicy. Sterownik próbuje to nadrobić i otwiera zawór szerzej. Gdy zawór jest już otwarty w pełni, a nawiew nadal jest za zimny, zapas mocy się skończył.

Brud po stronie powietrza ma jeszcze jeden skutek. Rośnie opór sekcji, więc przy stałych obrotach wentylatora przez centralę przechodzi mniej powietrza. Gdy wentylator pracuje z falownikiem i regulacją wydatku, sterownik podnosi obroty, a centrala zużywa więcej energii elektrycznej na ten sam nawiew.

Wartości na wykresie pochodzą z normy ISO 10456 (metale i powietrze) oraz z materiałów dydaktycznych Politechniki Wrocławskiej (kamień kotłowy, sadza). Są orientacyjne i pokazują rząd wielkości, a nie wynik pomiaru konkretnej nagrzewnicy.

Mycie na miejscu czy demontaż nagrzewnicy

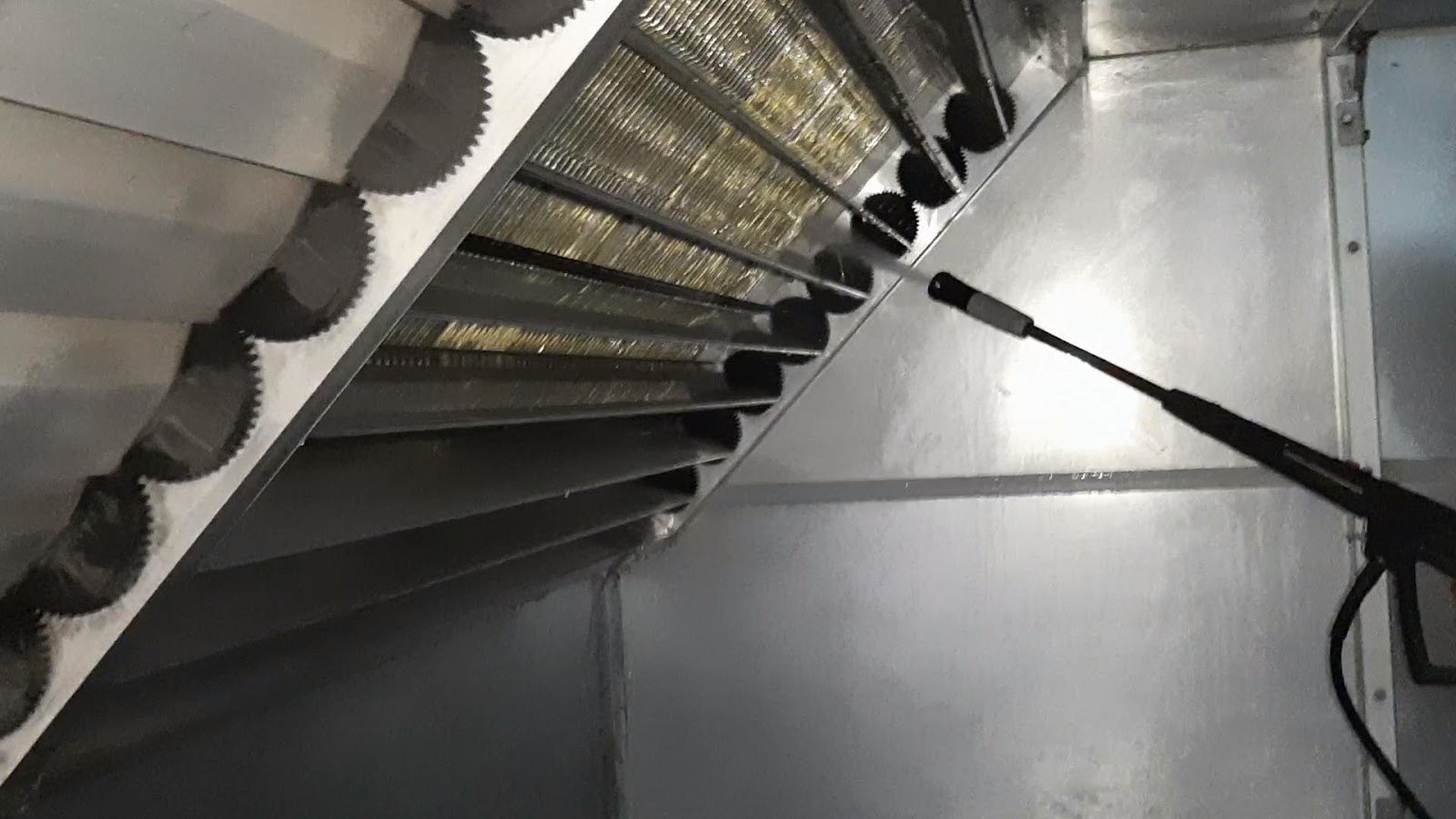

Mycie wnętrza sekcji centrali wentylacyjnej VTS podczas przeglądu okresowego.

Czyszczenie nagrzewnicy bez wyjmowania z centrali zajmuje mniej czasu niż demontaż, transport i ponowny montaż wężownicy. Nie zawsze jednak wystarczy. Decyzję opieramy na stanie wężownicy i na tym, gdzie leży brud.

Na pytanie, jak wyczyścić nagrzewnicę bez wyciągania jej z centrali, nie ma jednej odpowiedzi. Zależy ona od dwóch rzeczy: po której stronie wymiennika leży brud i czy wężownica jest szczelna.

Strona powietrzna to lamele, przez które przechodzi powietrze. Strona wodna to wnętrze rurek, w których płynie woda albo glikol. Brud po każdej ze stron daje podobne objawy, ale wymaga innego zakresu prac, dlatego najpierw ustalamy, po której stronie leży problem.

Gdy wężownica przecieka, najpierw trzeba ją naprawić. Ten zakres opisujemy na stronie naprawa nagrzewnic wodnych. Mycie nieszczelnej nagrzewnicy tylko odsuwa problem i zwykle kończy się kolejnym postojem.

Po stronie wody liczy się też to, co krąży w obiegu. Osad, rdza i szlam z instalacji wracają do wężownicy, jeśli nikt nie sprawdzi filtrów i jakości wody. Dlatego przy myciu strony wodnej oceniamy cały obieg, a nie jeden wymiennik. Szerzej piszemy o tym przy usłudze czyszczenie wymienników ciepła.

Co sprawdzamy przed decyzją o myciu

Najpierw ustalamy, czy problem leży w nagrzewnicy, czy w tym, co ją zasila. Zakres oceny jest zawsze podobny, a szczegóły zależą od centrali i instalacji.

• Temperatury powietrza przed nagrzewnicą i za nią przy znanym wysterowaniu zaworu.
• Temperatury wody na zasilaniu i powrocie oraz pracę pompy obiegowej.
• Zawór regulacyjny i siłownik: czy zawór rzeczywiście się otwiera.
• Opór przepływu powietrza przez sekcję i stan filtrów przed nagrzewnicą.
• Stan lamel i rurek: brud, korozja, ślady wycieku.
• Zabezpieczenie przeciwzamrożeniowe: termostat, czujnik i jego położenie.
• Glikol, jeśli instalacja na nim pracuje: stężenie i stan płynu.

Dużo mówi historia pracy zapisana w sterowniku. Jeśli zawór od tygodni pracuje na 100%, a temperatura nawiewu i tak spada przy mrozie, nagrzewnica nie nadąża. Gdy centrala ma wizualizację albo rejestrację danych, odczytujemy te trendy przed wizytą na dachu czy w maszynowni.

Na podstawie wszystkich odczytów dostajesz protokół z oceną i zaleceniem: mycie na miejscu, naprawa albo wymiana wężownicy.

Jak przebiega zlecenie mycia nagrzewnicy

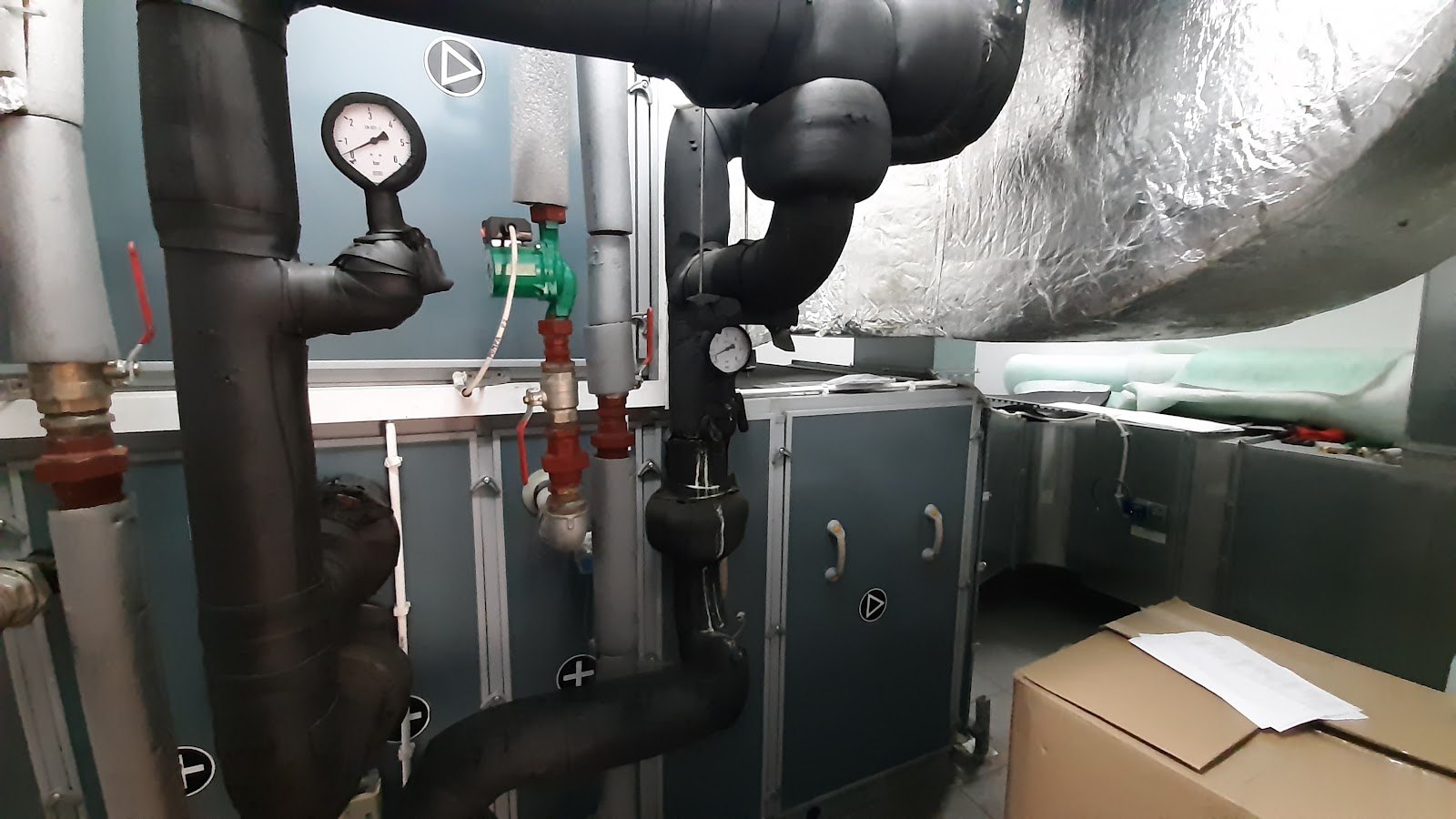

Przyłącza wodne wymienników centrali VTS z manometrem i zaworem regulacyjnym z siłownikiem.

• Zgłoszenie: model centrali, opis objawów, zdjęcia sekcji i tabliczki znamionowej.
• Oględziny i pomiary na obiekcie, czyli przegląd zerowy obiegu grzania.
• Protokół z oceną stanu nagrzewnicy i rekomendacją.
• Oferta na zakres prac: mycie na miejscu albo demontaż i naprawa.
• Prace w terminie uzgodnionym z obsługą obiektu, przy wyłączonej sekcji.
• Pomiar po pracach: porównanie temperatur i oporu przed i po.
• Protokół końcowy z wynikiem.

Pomiar po pracach pokazuje efekt w liczbach. Bez niego nie wiadomo, czy czyszczenie nagrzewnicy bez wyjmowania przywróciło moc, czy problem leży gdzie indziej, na przykład w pompie albo w źródle ciepła.

W obiektach z kilkoma centralami mycie planujemy razem z przeglądem przed sezonem grzewczym, żeby urządzenia nie stały dwa razy.

Koszt podajemy po oględzinach, bo każda centrala jest inna. Zależy głównie od wielkości nagrzewnicy i dostępu do sekcji, rodzaju zabrudzenia, potrzeby opróżnienia obiegu (zwłaszcza z glikolem), dopuszczalnego czasu postoju centrali i dojazdu.

Pytania i odpowiedzi

Czy można wyczyścić nagrzewnicę bez wyjmowania z centrali?

Tak, jeśli wężownica jest szczelna, a lamele nie są zniszczone. O tym, czy mycie na miejscu wystarczy, decydują oględziny i pomiary przed pracami.

Jak często czyścić nagrzewnicę w centrali wentylacyjnej?

Zależy to od filtrów, powietrza w obiekcie i czasu pracy centrali. Stan nagrzewnicy oceniamy przy przeglądzie przed sezonem grzewczym i wtedy decydujemy, czy mycie jest potrzebne.

Czy mycie naprawi pękniętą nagrzewnicę?

Nie. Pęknięte rurki trzeba naprawić albo wymienić wężownicę. Mycie ma sens dopiero przy szczelnym wymienniku.

Czy centrala musi stać podczas mycia nagrzewnicy?

Tak, na czas prac sekcja jest wyłączona. Termin ustalamy z obsługą obiektu tak, żeby postój był jak najkrótszy.

Czy po myciu dostanę protokół?

Tak. W protokole są pomiary przed pracami i po nich oraz ocena stanu nagrzewnicy.

Słaba nagrzewnica: co przygotować przed telefonem

• Model centrali i zdjęcie tabliczki znamionowej.
• Temperaturę zadaną i rzeczywistą nawiewu.
• Informację, czy obieg pracuje na wodzie, czy na glikolu.
• Kody alarmów ze sterownika, zwłaszcza przeciwzamrożeniowych.
• Zdjęcia sekcji nagrzewnicy od strony powietrza.

Zadzwoń: +48 501 179 381 albo napisz: info@skic.com.pl. Czyszczenie nagrzewnicy bez wyjmowania wykonujemy w zakładach w całej Polsce. Przegląd całej centrali, razem z filtrami, wentylatorami i automatyką, opisujemy na stronie serwis central wentylacyjnych.
