Chłodzenie Materiałów Termoplastycznych

Chłodzenie materiałów termoplastycznych jako fundament jakości produkcji

Chłodzenie materiałów termoplastycznych to kontrolowany etap odprowadzania ciepła z uplastycznionego tworzywa, który przebiega w formie wtryskowej, cylindrze ekstrudera lub na walcach termoformowania i bezpośrednio kształtuje wymiary, naprężenia wewnętrzne oraz właściwości mechaniczne gotowego wyrobu. Prawidłowa temperatura czynnika chłodzącego i stabilny przepływ wody lodowej decydują o powtarzalności procesu, czasie cyklu i poziomie odpadowości produkcji.

W zakładach przetwórstwa tworzyw sztucznych, które obsługujemy od ponad dwudziestu lat, problemy z układem chłodzenia są jedną z trzech najczęstszych przyczyn braków jakościowych i nieplanowanych przestojów. Wydłużony czas cyklu, wypaczenia wyrobów i wahania wymiarowe rzadko mają swoje źródło w maszynie. Znacznie częściej ukrywają się w instalacji wody lodowej, zanieczyszczonym skraplaczu lub zużytej pompie obiegowej. Dlatego pełna diagnostyka techniczna powinna obejmować cały układ, a nie tylko agregat chłodniczy.

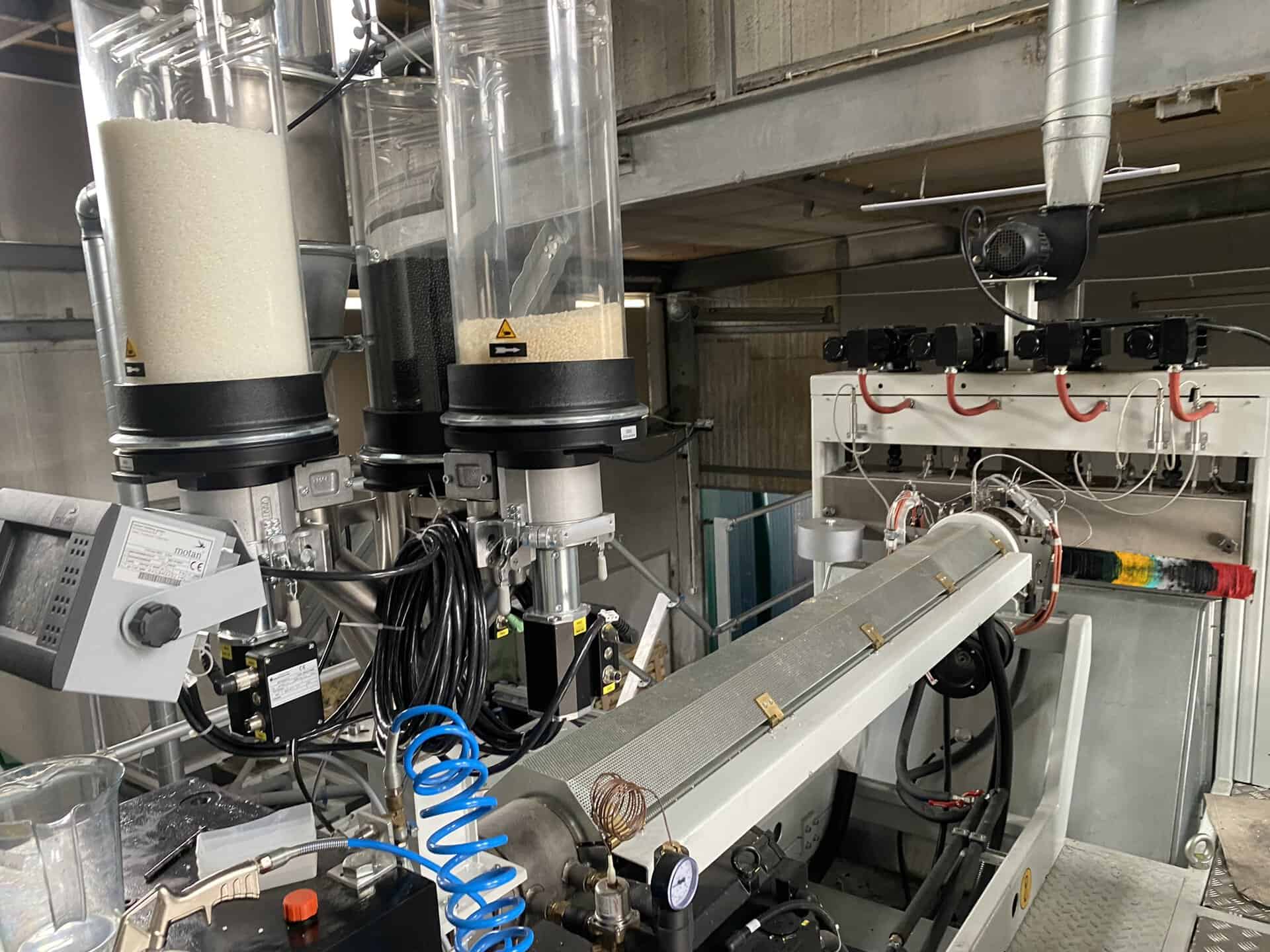

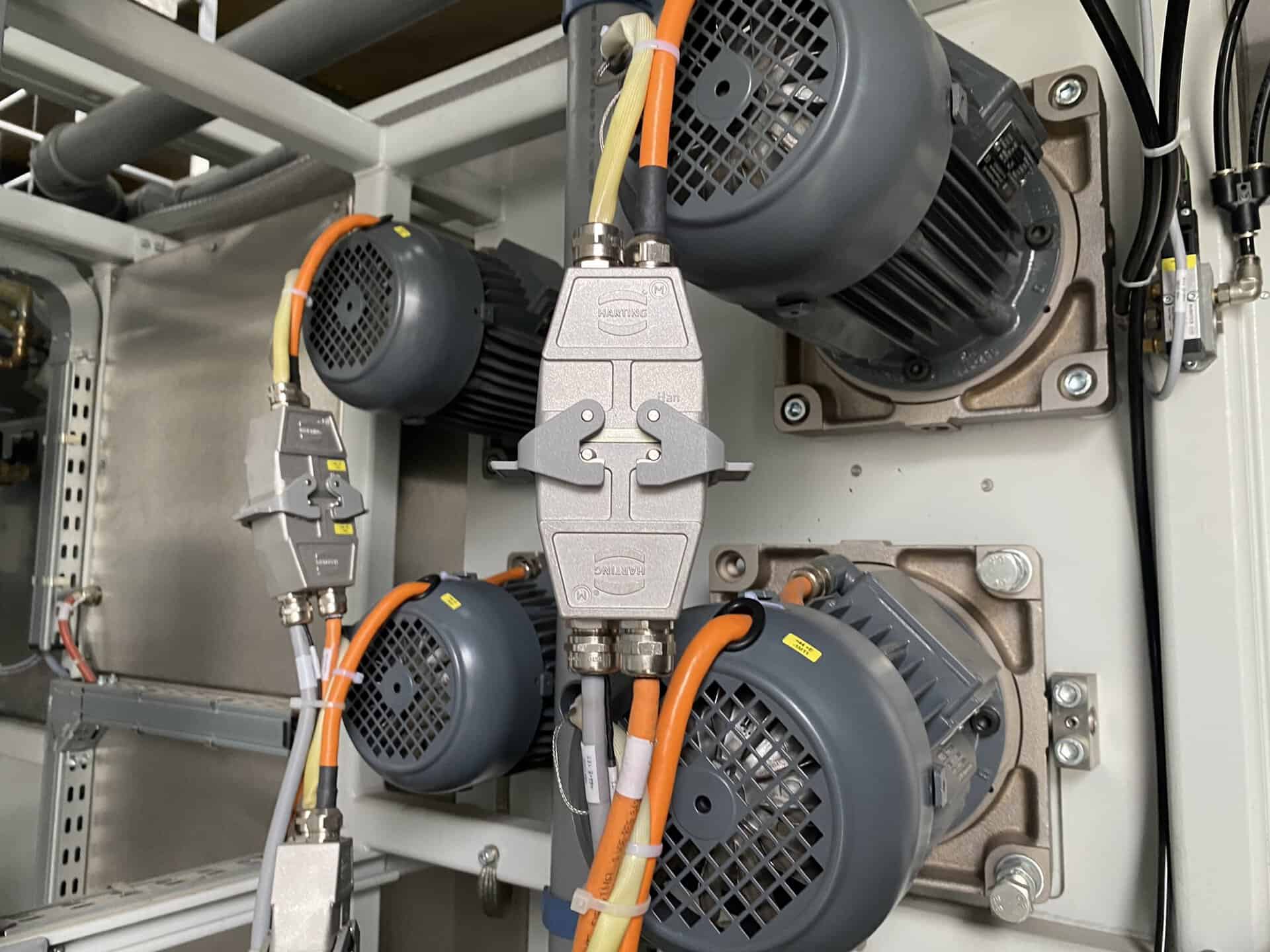

[Pokaz zdjęć]

Jak zbudowany jest układ chłodzenia w zakładach przetwórstwa tworzyw

Sercem układu jest agregat wody lodowej, który wytwarza czynnik chłodzący o temperaturze dobranej do procesu, zazwyczaj z zakresu 5 do 18°C w aplikacjach precyzyjnych lub 15 do 25°C w procesach mniej wymagających termicznie. Pompy obiegowe kierują wychłodzoną wodę do odbiorników ciepła: form wtryskowych, głowic ekstruderów, cylindrów, walców chłodzących lub zbiorników technologicznych. Ciepło pobrane od tworzywa wraca czynnikiem powrotnym do agregatu, gdzie jest oddawane do skraplacza powietrznego lub wodnego.

Wymienniki ciepła, stosowane w obiegach pośrednich lub przy konieczności oddzielenia medium procesowego od obiegu agregatu, wymagają regularnej kontroli czystości. Ponieważ osady wapienne i biologiczne tworzą warstwę izolacyjną, mogą zmniejszyć wydajność wymiennika nawet o 40 do 60 procent, podczas gdy sterownik agregatu nadal wskazuje pozornie prawidłową temperaturę czynnika wychodzącego. Armatura regulacyjna, naczynia wzbiorcze, zawory bezpieczeństwa i automatyka sterująca zamykają układ jako całość. Z tego powodu diagnostyka układu chłodzenia materiałów termoplastycznych musi obejmować każdy węzeł, nie tylko urządzenie chłodnicze.

Objawy niestabilności chłodzenia tworzyw w procesach przetwórczych

Problemy z chłodzeniem tworzyw sztucznych rzadko ujawniają się nagłą awarią. Znacznie częściej narastają stopniowo i przez długi czas maskują się jako odchyłka surowca lub problem narzędziowy. Do objawów, które operatorzy sygnalizują nam najczęściej, należą:

• Stopniowe wydłużanie czasu cyklu wtrysku lub ekstruzji przy niezmiennych nastawach maszyny i tym samym surowcu.
• Wypaczenia i odkształcenia wyrobów, szczególnie w elementach cienkościennych i o dużej powierzchni.
• Nieregularne obkurczanie materiału prowadzące do błędów wymiarowych w kolejnych partiach produkcyjnych.
• Wzrost temperatury czynnika powrotnego powyżej typowego zakresu dla danej aplikacji i rodzaju tworzywa.
• Hałas lub drgania pomp obiegowych sygnalizujące kawitację, zużycie łożysk lub zapowietrzenie obiegu.
• Cykliczne alarmy temperatury na sterowniku agregatu niepowiązane wyraźnie z poziomem produkcji ani zmianami obciążenia.
• Zmętnienie lub odbarwienie powierzchni wyrobu w strefach bezpośrednio przylegających do kanałów chłodzących formy.

Każdy z tych objawów wskazuje na konkretne miejsce w układzie, które wymaga weryfikacji. Ponadto ignorowanie ich prowadzi do wzrostu odpadowości, skrócenia żywotności form i narzędzi, a w konsekwencji do nieplanowanego przestoju w najbardziej nieodpowiednim momencie produkcyjnym. Wczesna diagnoza jest zatem wielokrotnie tańsza niż naprawa awarii w środku kampanii.

Diagnostyka układu chłodzenia materiałów termoplastycznych: zakres i przebieg

Pełna diagnostyka układu chłodzenia materiałów termoplastycznych przebiega w kilku następujących po sobie etapach pomiarowo-analitycznych. W pierwszej kolejności wykonujemy pomiary temperatury czynnika na wejściu i wyjściu każdego odbiornika ciepła. Różnica ΔT między zasilaniem a powrotem, zestawiona z przepływem na danej gałęzi, pozwala wyliczyć rzeczywisty odbiór mocy cieplnej i porównać go z wymaganiami procesu technologicznego. Następnie weryfikujemy przepływy na poszczególnych obiegach przy pomocy przepływomierzy ultradźwiękowych, które nie wymagają ingerencji w rurociąg.

W dalszej kolejności analizujemy parametry pracy agregatu: ciśnienia parowania i skraplania, temperaturę przegrzania i podchlodzenia czynnika chłodniczego oraz pobór prądu sprężarki. Wyniki zestawiamy z dokumentacją techniczną urządzenia i typowymi wartościami dla danego czynnika przy aktualnych warunkach otoczenia. Dzięki temu oceniamy, czy agregat pracuje w optymalnym punkcie, czy zbliża się do granicy wydajności, czy może wykazuje oznaki postępującej degradacji komponentów.

Jeśli szukasz niezależnej oceny technicznej instalacji w swoim zakładzie, nasi technicy mogą przeprowadzić audyt techniczny układu chłodzenia na obiekcie, bez konieczności zatrzymywania produkcji. W efekcie audytu otrzymujesz szczegółowy raport z wynikami pomiarów, wnioskami i listą zaleceń z priorytetyzacją działań.

Kontrola chillerów, pomp obiegowych i wymienników ciepła

Agregat wody lodowej jest najkosztowniejszym elementem układu, jednak w praktyce diagnostycznej wcale nie jest najczęstszym źródłem problemów. Znacznie częściej przyczyną niestabilności okazuje się wymiennik ciepła zanieczyszczony osadem wapiennym lub mulistym. Taki osad tworzy warstwę izolacyjną, która drastycznie obniża wymianę ciepła, podczas gdy sterownik agregatu nadal wskazuje pozornie prawidłową temperaturę. W rezultacie temperatura czynnika docierającego do formy rośnie, a operatorzy maszyn mylnie interpretują problem jako odchyłkę surowca lub błąd nastawienia maszyny.

Pompy obiegowe wymagają weryfikacji charakterystyki hydraulicznej przez pomiar ciśnienia różnicowego i natężenia przepływu na wyjściu. Zużyty wirnik lub nieszczelna dławnica mogą zmniejszyć faktyczny przepływ nawet o 25 do 35 procent przy zachowaniu pozornie poprawnego odczytu prądu silnika. Sprawdzamy ponadto czystość filtrów siatkowych na powrocie instalacji, koncentrację glikolu w obiegu, a także ciśnienie azotu w naczyniach wzbiorczych przeponowych. Czyszczenie wymienników płytowych lub rurowych przeprowadzamy metodą chemiczną lub mechaniczną, zależnie od rodzaju i grubości osadu, dokumentując stan przed i po zabiegu pomiarami ciśnienia różnicowego.

Weryfikacja automatyki sterującej i test stabilności procesu chłodzenia

Automatyka sterująca jest elementem, który w polskich zakładach przetwórczych bywa serwisowany najrzadziej, choć jej awaria lub dryft kalibracji potrafią unieważnić wszystkie wcześniejsze inwestycje w sprzęt mechaniczny. Czujniki temperatury PT100 i PT1000 z czasem tracą precyzję wskazań, regulatory PID pracują z parametrami ustawionymi podczas uruchomienia instalacji kilka lub kilkanaście lat temu, a sygnały alarmowe bywają wyciszane przez operatorów zamiast diagnozowane przez serwis techniczny.

W ramach weryfikacji sprawdzamy kalibrację czujników przez pomiar referencyjny termometrem wzorcowym, sprawność siłowników zaworów regulacyjnych, a także logikę sterowania sekwencją grzanie-chłodzenie w układach dwustronnych z nagrzewnicami. Kontrolę szczelności instalacji chłodniczej przeprowadzamy zgodnie z wymaganiami rozporządzenia F-gas 2024/573, a wyniki dokumentujemy w protokole serwisowym. Szczegółowe przepisy dotyczące obowiązków operatorów instalacji chłodniczych dostępne są w bazie EUR-Lex (rozporządzenie F-gas 2024/573).

Test stabilności procesu chłodzenia polega na wielopunktowej rejestracji temperatury czynnika przez pełen cykl produkcyjny lub przez ustalony odcinek czasu. Analizujemy amplitudę odchyleń od punktu zadanego, czas odpowiedzi regulatora i ewentualną korelację wahań z cyklem maszyny. Na podstawie tej analizy oceniamy gotowość układu do obsługi procesów o wysokich wymaganiach wymiarowych. W razie potrzeby opracowujemy harmonogram modernizacji etapowej, który nie wymaga zatrzymania produkcji w całości.

Raport serwisowy i dokumentacja poaudytowa

Każda interwencja diagnostyczna kończy się sporządzeniem szczegółowego raportu serwisowego. Raport zawiera wyniki wszystkich pomiarów, fotograficzną dokumentację stanu technicznego, wykaz wykonanych czynności oraz listę zaleceń z podziałem na działania pilne i planowe. Taki dokument stanowi podstawę planowania budżetu utrzymania ruchu i jest dowodem należytej staranności eksploatacyjnej wymaganym przy audytach jakości ISO i audytach ubezpieczeniowych. Więcej o zakresie naszych usług przeczytasz na stronie serwisu agregatów wody lodowej.

Najczęściej zadawane pytania o chłodzenie materiałów termoplastycznych

Jak często przeprowadzać diagnostykę układu chłodzenia w zakładzie przetwórczym?

Zalecamy co najmniej dwa przeglądy rocznie: jeden przed sezonem letnim, gdy zewnętrzna temperatura powietrza obciąża skraplacze powietrzne, oraz jeden przed zimą, gdy ryzyko problemów z glikolem i mrozoodpornością instalacji jest największe. Zakłady pracujące w trybie ciągłym lub produkujące detale o podwyższonych wymaganiach wymiarowych powinny natomiast rozważyć kontrakt serwisowy z kwartalną kontrolą parametrów, który obniża ryzyko nieplanowanego przestoju i pozwala planować koszty eksploatacyjne z wyprzedzeniem.

Czy diagnostykę techniczną układu chłodzenia można przeprowadzić bez zatrzymywania produkcji?

Zdecydowaną większość pomiarów, w tym analizę temperatur, przepływów, poboru prądu sprężarki i pomp, kalibrację czujników oraz kontrolę szczelności, przeprowadzamy przy pracującej instalacji. Wyłączenie produkcji jest konieczne wyłącznie podczas mechanicznego czyszczenia wymienników lub wymiany komponentów hydraulicznych wymagających opróżnienia obiegu. Dla zakładów, w których każda godzina przestoju generuje realny koszt, planujemy takie działania z wyprzedzeniem w uzgodnionym oknie serwisowym.

Jakie czynniki chłodnicze stosowane są w agregatach obsługujących przetwórstwo tworzyw?

W agregatach wody lodowej obsługujących zakłady przetwórstwa tworzyw sztucznych dominują czynniki z grupy HFC: R410A, R407C i R134a. W nowszych instalacjach coraz częściej pojawiają się natomiast czynniki HFO o niskim wskaźniku GWP, takie jak R1234ze lub R1234yf, zgodnie z harmonogramem wycofywania substancji wynikającym z rozporządzenia F-gas. Dobór czynnika wynika z projektu agregatu i nie może być zmieniany bez weryfikacji technicznej komponentów. Ponadto serwis czynnikowy wymaga uprawnień F-gazowych, które posiada każdy technik SKiC delegowany do obsługi instalacji chłodniczych.

Co powoduje alarm wysokiego ciśnienia skraplania w chilerze w sezonie letnim?

Alarm wysokiego ciśnienia skraplania latem wskazuje najczęściej na zabrudzenie lamel skraplacza powietrznego pyłem, puchem roślinnym lub tłuszczem, ewentualnie na ograniczony przepływ powietrza spowodowany złym usytuowaniem agregatu lub niedrożną przestrzenią techniczną. Rzadziej przyczyną jest nadmiar czynnika chłodniczego lub zablokowanie wentylatora. W pierwszym kroku czyścimy skraplacz sprężonym powietrzem lub preparatem chemicznym. Jeśli jednak alarm powraca po czyszczeniu, konieczna jest weryfikacja rzeczywistego ciśnienia skraplania przyrządami serwisowymi, ponieważ przetworniki ciśnienia w agregatach bywają nieskalibrowane i wskazują zawyżone wartości alarmowe.

Diagnostyka układu chłodzenia tworzyw – skontaktuj się ze SKiC

Skuteczna kontrola układu chłodzenia materiałów termoplastycznych wymaga jednoczesnych kompetencji w chłodnictwie, hydraulice, automatyce i technologii przetwórstwa. Nasz zespół techniczny od ponad dwudziestu lat łączy te obszary i przeprowadza diagnostykę układów chłodzenia w zakładach przetwórczych na terenie całej Polski. Zadzwoń pod numer +48 501 179 381 lub napisz na adres info@skic.com.pl, aby umówić diagnostykę lub audyt techniczny układu chłodzenia w swoim zakładzie. Pierwszy kontakt to rozmowa z technikiem, nie z handlowcem.
