Instalacje w technologii Steel Press

Steel Press w nowoczesnych instalacjach HVAC&R

Instalacje w technologii Steel Press to system łączenia rurociągów stalowych za pomocą zaciskowych kształtek z uszczelnieniem o-ringowym. Połączenie powstaje pod naciskiem zaciskarki hydraulicznej w kilkanaście sekund, bez spawania, lutowania i otwartego ognia. Technologia sprawdza się w układach wody lodowej, glikolu i wody grzewczej w obiektach przemysłowych. Co więcej, znacząco skraca czas montażu względem tradycyjnych metod.

W praktyce wykonawczej obserwujemy, że największą wartość Steel Press wnosi w czynnych zakładach produkcyjnych. Dzieje się tak, ponieważ pozwala prowadzić prace bez wyłączania całych ciągów technologicznych. Dlatego coraz częściej projektanci i służby utrzymania ruchu sięgają po ten system w modernizacjach układów chłodniczych, w halach z infrastrukturą wrażliwą na iskry oraz w obiektach z rygorem przeciwpożarowym.

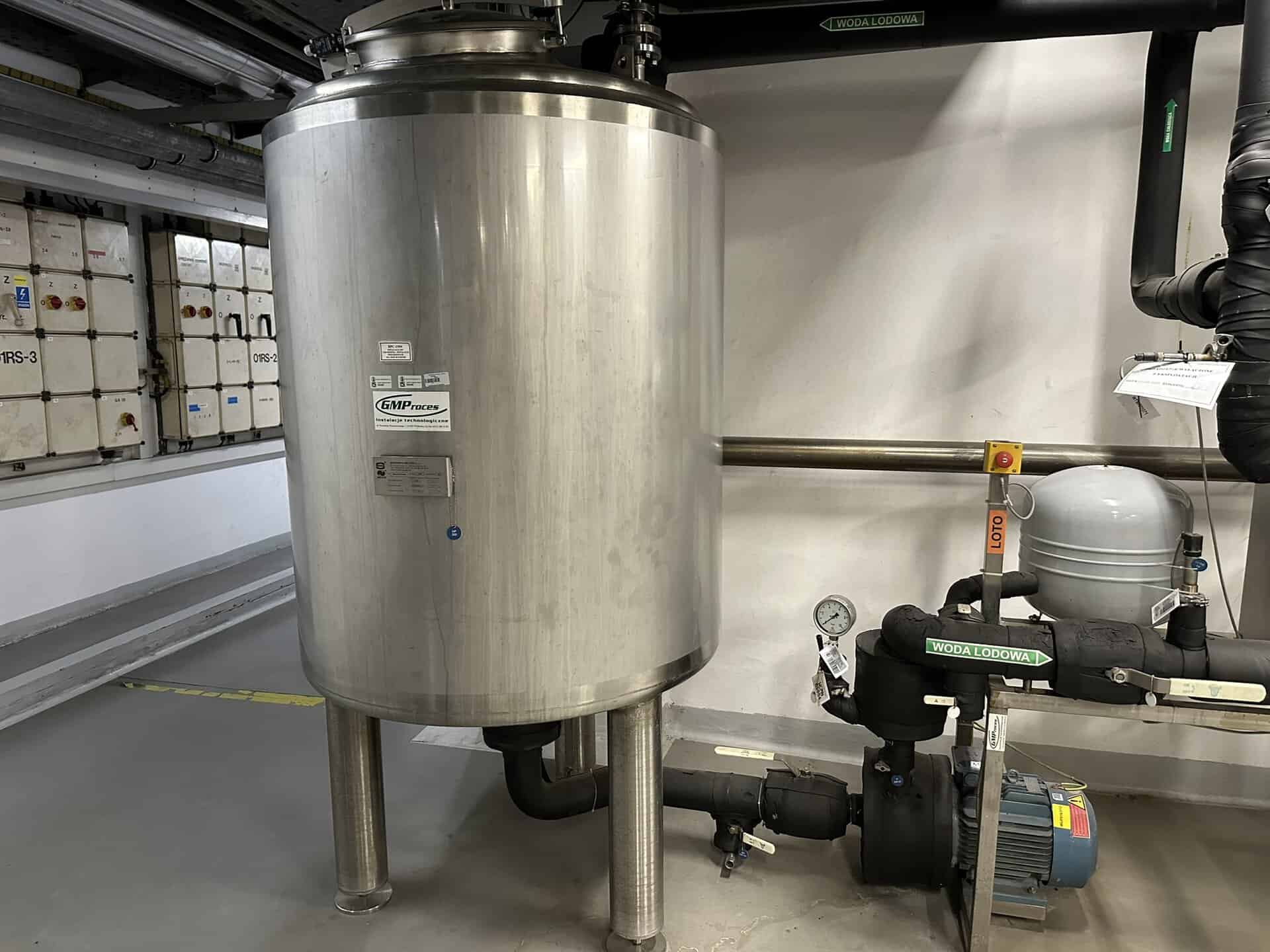

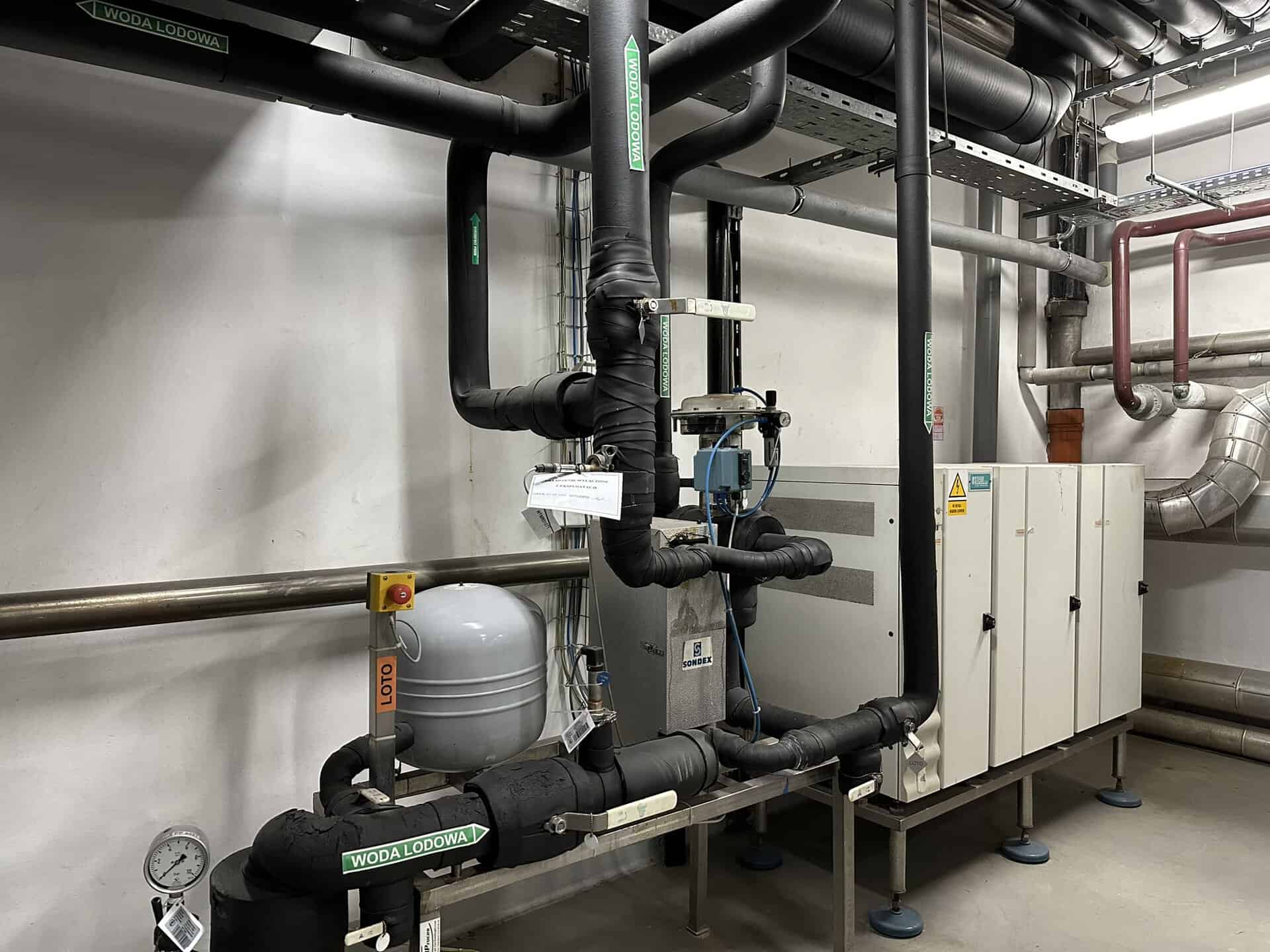

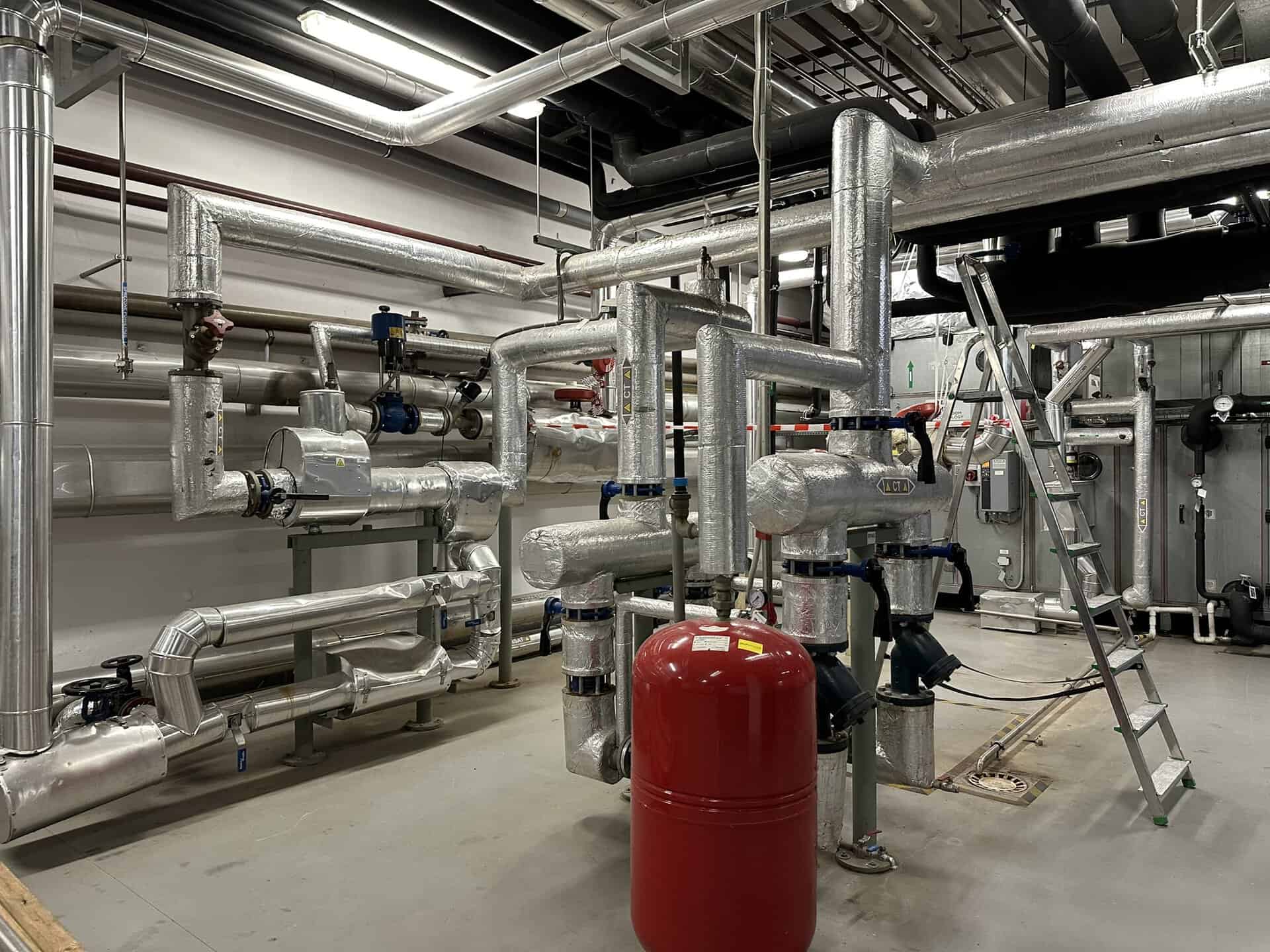

[Pokaz zdjęć]

Jak działa zaciskowe łączenie rurociągów stalowych

Zasada wydaje się prosta, jednak wymaga precyzji wykonawcy. Najpierw rurę cienkościenną ze stali węglowej z powłoką cynkową lub ze stali nierdzewnej przycina się i kalibruje. Następnie technik fazuje końcówkę, oczyszcza ją oraz wsuwa w kształtkę z osadzonym uszczelnieniem. W ostatnim kroku elektrohydrauliczna zaciskarka prasuje profil M, V lub B, deformując kształtkę i rurę w sposób trwały i szczelny.

Dzięki temu połączenie działa mechanicznie, a o-ring zapewnia szczelność dynamiczną w całym zakresie pracy. W rezultacie powstaje styk odporny na wibracje, skoki ciśnienia oraz typowe obciążenia eksploatacyjne instalacji wody lodowej. Co istotne, każdy producent ma własny profil zacisku i własną geometrię kształtki. Z tego powodu mieszanie systemów różnych marek pozostaje niedopuszczalne.

Czym Steel Press różni się od spawania i połączeń kołnierzowych

Tradycyjne metody łączenia rur stalowych mają swoje zalety, jednak na placu budowy generują również wyraźne ograniczenia. Zaciskowe instalacje rurowe rozwiązują kilka z nich. Poniżej zestawiamy najważniejsze różnice eksploatacyjne i wykonawcze, jakie regularnie obserwujemy podczas realizacji.

• Brak otwartego ognia, co eliminuje konieczność zezwoleń na prace gorące i ryzyko uszkodzenia sąsiedniej infrastruktury.
• Krótszy czas montażu, ponieważ jedno połączenie powstaje w kilkanaście sekund zamiast minut potrzebnych na spawanie i kontrolę spoiny.
• Powtarzalna jakość połączeń, dzięki czemu jakość instalacji nie zależy od dnia i kondycji spawacza.
• Łatwiejsza prefabrykacja rurociągów poza placem budowy, co skraca przestój produkcyjny w obiekcie czynnym.
• Niższe koszty robocizny w długich odcinkach prostych, mimo wyższej ceny jednostkowej kształtki zaciskowej.

Jeżeli planujesz modernizację instalacji wody lodowej w czynnym zakładzie i każda godzina przestoju oznacza realne straty produkcyjne, ten argument często przesądza o wyborze Steel Press. Zapraszamy do kontaktu, gdy chcesz omówić wariant pod konkretną halę.

Zastosowania Steel Press w układach chłodniczych i HVAC

System Steel Press znajduje zastosowanie w szerokim zakresie instalacji technicznych, ale nie zastępuje wszystkich rozwiązań. W układach HVAC&R sięgamy po niego najczęściej w następujących obszarach:

• Instalacje wody lodowej zasilane chillerami, agregatami wody lodowej oraz pompami ciepła.
• Obiegi pośrednie z roztworem glikolu etylenowego lub propylenowego, w tym w przemyśle spożywczym.
• Układy grzewcze i ciepła technologicznego, zarówno w obiektach przemysłowych, jak i biurowych.
• Połączenia rurociągowe central wentylacyjnych, dry coolerów oraz wymienników płytowych.
• Instalacje sprężonego powietrza w wybranych klasach ciśnienia, zgodnie z dopuszczeniem producenta systemu.

Trzeba jednak pamiętać o ograniczeniach. Steel Press nie sprawdza się w instalacjach amoniakalnych ani w układach z czynnikami węglowodorowymi pod wysokim ciśnieniem. Ponadto każdy producent definiuje własne zakresy temperatury i ciśnienia, dlatego dobór systemu zawsze wymaga porównania parametrów medium z kartą katalogową konkretnej rodziny kształtek. W praktyce posiłkujemy się również wytycznymi branżowymi Eurovent dla instalacji HVAC&R, które porządkują wymagania dla mediów technologicznych.

Modernizacja instalacji wody lodowej z wykorzystaniem Steel Press

Zakłady produkcyjne, które rozbudowywały infrastrukturę chłodniczą przez lata, zwykle pracują na układach niejednorodnych. Spotykamy w nich rurociągi spawane z lat 90., dospawane odgałęzienia z różnych okresów oraz zmienianą w czasie armaturę. W takich obiektach technologia Steel Press pozwala wprowadzać zmiany etapowo, bez wycinania całych ciągów technologicznych.

Praktyka pokazuje, że dobrze zaplanowana modernizacja idzie w kilku krokach. Najpierw zespół wykonuje audyt techniczny i pomiary parametrów pracy. Następnie projektujemy nowy układ hydrauliczny z prefabrykowanymi sekcjami pompowymi. Na koniec, w trakcie zaplanowanego okna serwisowego, instalator podpina nowe odcinki do istniejącej infrastruktury w kilka godzin. Dzięki temu czas wyłączenia produkcji skraca się z dni do godzin.

Najczęstsze błędy w montażu instalacji Steel Press

Technologia jest powtarzalna, ale wciąż wymaga dyscypliny wykonawczej. Na realizacjach przejmowanych po innych ekipach najczęściej diagnozujemy następujące błędy:

• Brak fazowania końcówek rur, co prowadzi do uszkodzenia uszczelnienia o-ringowego podczas wsuwania w kształtkę.
• Zaciskarka po przeglądzie kalibracyjnym z opóźnieniem, czyli praca nad lub pod docelową siłą zacisku.
• Mieszanie kształtek różnych producentów w obrębie jednej instalacji, co rujnuje powtarzalność profilu zacisku.
• Stosowanie systemu poza dopuszczonym zakresem temperatur dla danego o-ringu, na przykład EPDM zamiast FKM przy oleju.
• Zaciskanie połączeń bez uprzedniej weryfikacji centryczności i osiowania rurociągu.

Każdy z tych błędów potrafi skutkować nieszczelnością ujawniającą się dopiero po kilku miesiącach pracy. Wówczas naprawa kosztuje wielokrotnie więcej niż prawidłowo wykonany montaż, ponieważ wymaga przerwania produkcji i często wymiany izolacji rurociągu. Dlatego nadzór wykonawczy nad instalacją zaciskową zwraca się już w pierwszym sezonie eksploatacji.

Serwis i diagnostyka instalacji w technologii zaciskowej

Choć Steel Press uchodzi za system trwały, regularna kontrola pozostaje konieczna. Po pierwsze, układ pracuje w cyklach termicznych, które generują naprężenia mechaniczne. Po drugie, agresywne media takie jak glikol o niskim pH przyspieszają starzenie uszczelnień. Dlatego w naszej praktyce serwisowej standardowo wykonujemy próby ciśnieniowe, kontrolę szczelności metodą detekcji śladowej oraz pomiary spadków ciśnienia w newralgicznych sekcjach.

Dla obiektów o krytycznej dostępności rekomendujemy plan serwisów prewencyjnych z pełnym raportem stanu instalacji. Taki dokument zawiera mapę połączeń wymagających obserwacji, harmonogram kolejnych przeglądów oraz ocenę ryzyka technicznego. Dzięki temu utrzymanie ruchu zyskuje narzędzie do planowania budżetu serwisowego, a nie kolejne zaskoczenie po awarii. Sprawdź również, jak wygląda kompleksowy serwis chillerów prowadzony przez nasz zespół, ponieważ połączenie obu obszarów daje pełen obraz stanu układu wody lodowej.

Najczęściej zadawane pytania o instalacje Steel Press

Czy instalacje Steel Press nadają się do wody lodowej z glikolem?

Tak, większość systemów Steel Press dopuszcza pracę z roztworami glikolu etylenowego i propylenowego do stężeń typowo stosowanych w przemyśle, czyli zwyczajowo 25 do 40 procent. Trzeba jednak zweryfikować rodzaj uszczelnienia o-ringowego, ponieważ EPDM, FKM i HNBR mają różne odporności chemiczne. Ponadto producent zwykle definiuje maksymalne stężenie i temperaturę pracy. Dlatego dobór systemu zawsze wykonujemy na podstawie składu i parametrów konkretnego medium.

Jakie ciśnienie i temperaturę wytrzymuje typowa instalacja Steel Press?

Najczęściej spotykane parametry pracy mieszczą się w zakresie do 16 bar oraz od minus 30 do około plus 110 stopni Celsjusza. Konkretne wartości zależą jednak od producenta systemu, średnicy nominalnej rurociągu oraz materiału uszczelnienia. Z tego powodu dla układów o ciśnieniu projektowym zbliżonym do granicy weryfikujemy dopuszczenia indywidualnie. W instalacjach pary i gorącej wody powyżej 110 stopni Celsjusza system Steel Press zwykle nie ma zastosowania.

Czy można łączyć Steel Press ze spawanymi odcinkami stalowymi?

Tak, takie hybrydowe rozwiązania są standardem w modernizacjach instalacji HVAC. Połączenie wykonujemy poprzez kształtkę przejściową, na przykład gwint zewnętrzny lub kołnierz dopasowany do istniejącego rurociągu. Dzięki temu nowy odcinek instalacji w technologii zaciskowej współpracuje z zachowaną starą infrastrukturą bez konieczności wymiany całego układu. Tym samym koszt modernizacji można rozłożyć w czasie i podzielić na kolejne sezony serwisowe.

Ile trwa montaż instalacji Steel Press w porównaniu ze spawaniem?

Zależy to od średnicy rurociągu i dostępu do trasy. Niemniej w typowych warunkach przemysłowych jedno połączenie zaciskowe powstaje w kilkanaście sekund, podczas gdy spoina wymaga zwykle od kilku do kilkunastu minut wraz z kontrolą jakości. W rezultacie pełen montaż instalacji wody lodowej w technologii Steel Press potrafi zająć dwa do trzech razy mniej czasu niż wariant spawany. Co istotne, znika również etap prac kontrolnych po spawaniu, ponieważ jakość zacisku weryfikuje się próbą ciśnieniową.

Kompleksowe wsparcie SKiC w zakresie instalacji Steel Press

Od ponad 20 lat realizujemy modernizacje, montaże oraz serwis instalacji w technologii zaciskowej w obiektach przemysłowych w całej Polsce. Łączymy wiedzę z zakresu chillerów, układów wody lodowej, automatyki i certyfikatów F-gas, dzięki czemu otrzymujesz jednego partnera technicznego zamiast kilku wykonawców z różnych branż. Jeżeli planujesz montaż, modernizację lub audyt instalacji Steel Press, zadzwoń pod numer +48 501 179 381 lub napisz na info@skic.com.pl. Przygotujemy wariant dopasowany do Twojej infrastruktury i okna produkcyjnego.
