Chłodzenie wody technologicznej

Chłodzenie wody technologicznej w nowoczesnym zakładzie produkcyjnym

Chłodzenie wody technologicznej to proces utrzymania zadanej temperatury i parametrów wody zasilającej maszyny produkcyjne, formy wtryskowe, prasy, reaktory chemiczne lub linie poligraficzne. Stabilna temperatura medium decyduje o jakości produktu, wydajności sprężarek oraz żywotności urządzeń, dlatego instalacja chłodzenia wody procesowej stanowi krytyczny element nowoczesnego zakładu.

Od ponad dwudziestu lat projektujemy, budujemy i modernizujemy układy chłodzenia wody technologicznej dla przemysłu spożywczego, farmaceutycznego, poligraficznego, metalowego oraz tworzyw sztucznych. W tym artykule pokazujemy, jak działa kompletna instalacja, jakie błędy obserwujemy najczęściej w istniejących zakładach oraz kiedy modernizacja przynosi szybszy zwrot niż budowa od zera.

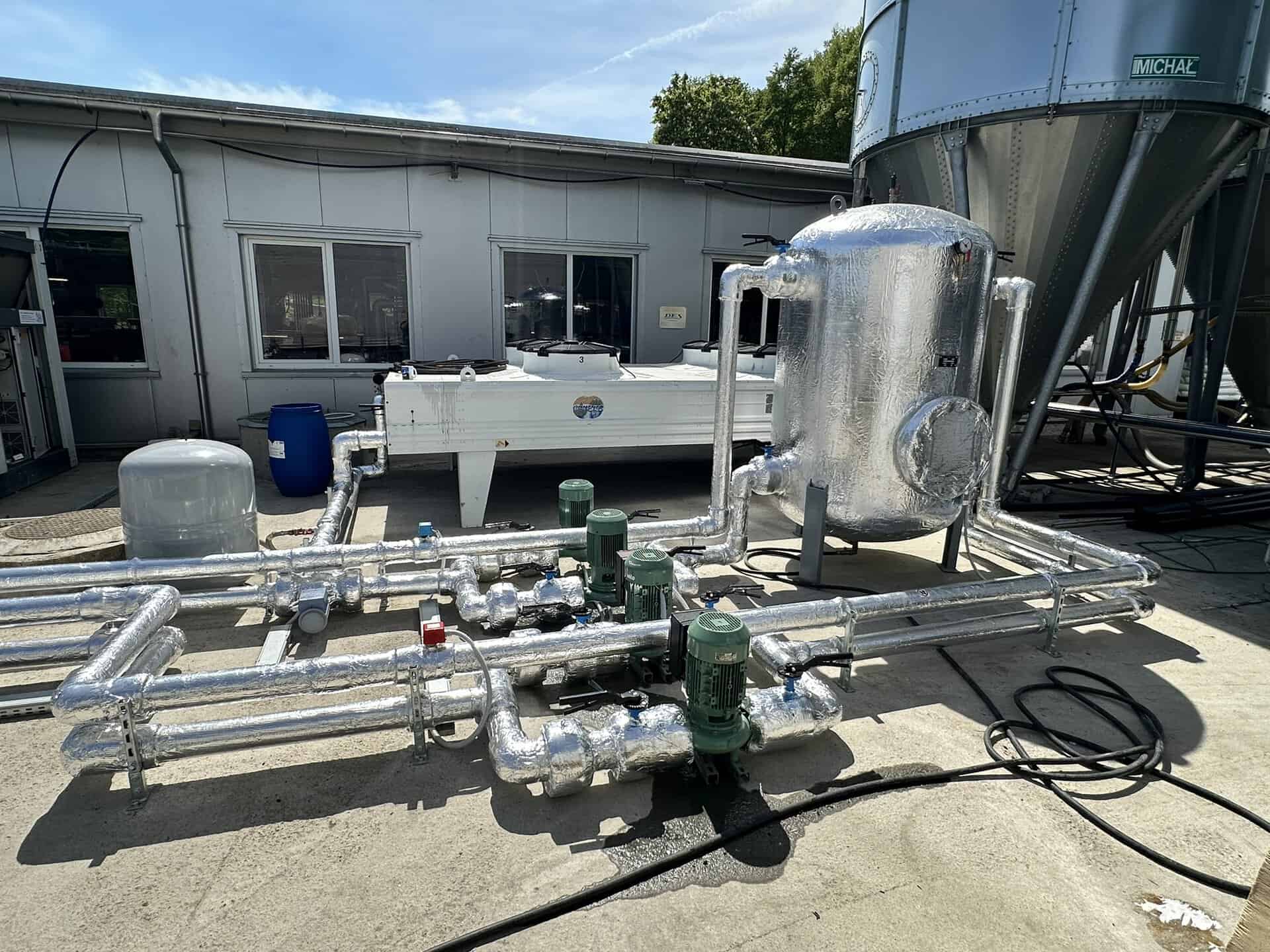

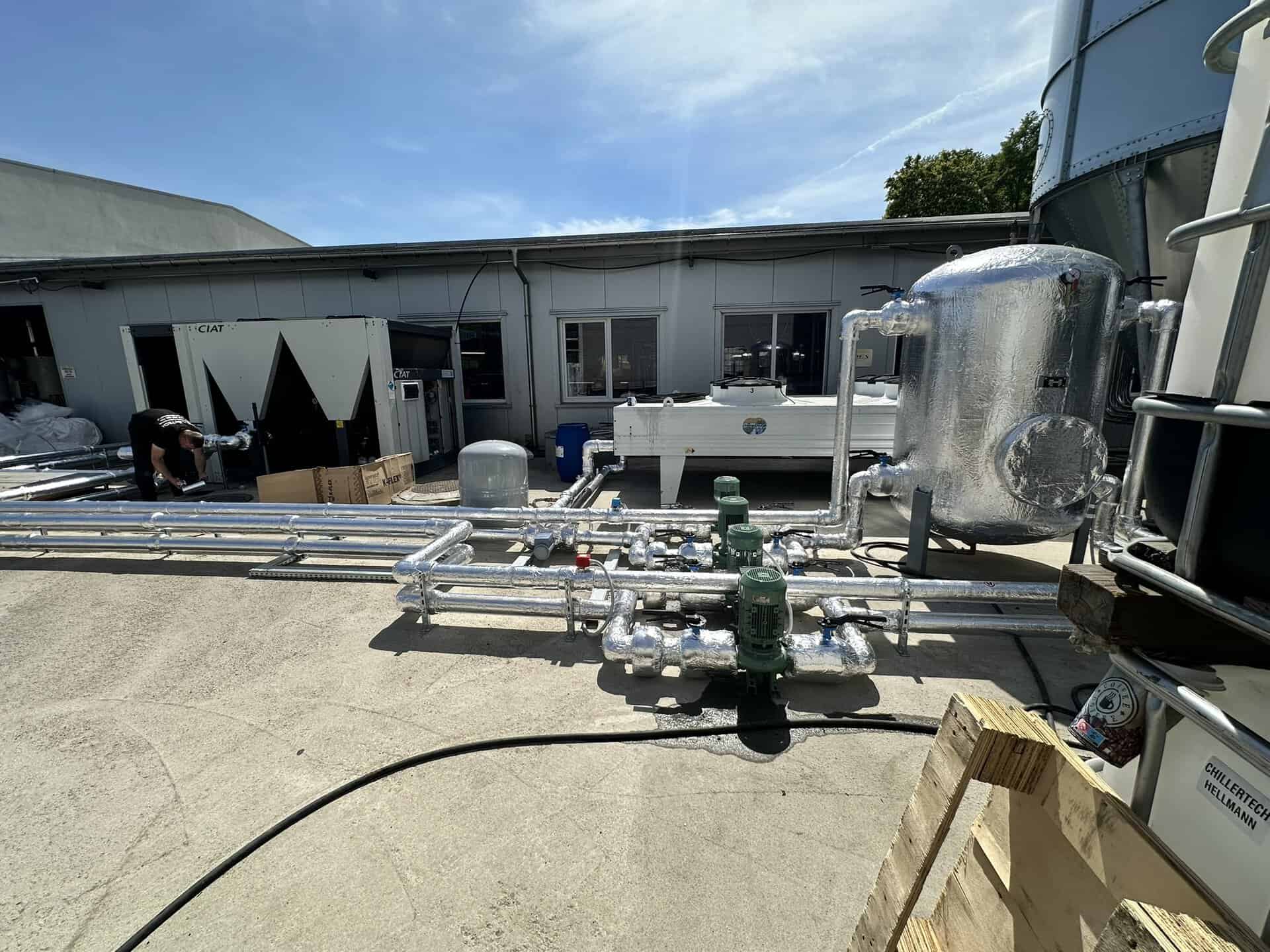

[Pokaz zdjęć]

Czym jest woda technologiczna i kiedy wymaga schładzania?

Woda technologiczna, nazywana również wodą procesową, to medium robocze w obiegu zamkniętym lub półotwartym, które odbiera ciepło z maszyn lub procesów technologicznych. W odróżnieniu od wody chłodniczej budynkowej, jej parametry, takie jak temperatura zasilania, ΔT, czystość chemiczna oraz stabilność przepływu, są podporządkowane wymaganiom procesu produkcyjnego.

Schładzanie staje się konieczne, gdy ciepło odpadowe z procesu przekracza naturalną zdolność rozpraszania energii, co prowadzi do zaburzenia parametrów technologicznych. Niewłaściwa temperatura wody procesowej wpływa bezpośrednio na lepkość tworzyw, czas cyklu wtrysku, jakość druku, stabilność reakcji chemicznych oraz tempo zużycia narzędzi.

Z jakich elementów składa się instalacja chłodzenia wody technologicznej?

Kompletny układ chłodzenia wody procesowej tworzy kilka współpracujących sekcji. Każda z nich pełni inną funkcję, a poprawnie dobrane parametry decydują o stabilności całego systemu.

• Agregat wody lodowej (chiller): serce układu odpowiedzialne za odbiór ciepła od medium roboczego, dobierany według zapotrzebowania chłodniczego, profilu obciążenia oraz czynnika chłodniczego.
• Bufor wody lodowej: stabilizuje temperaturę zasilania, ogranicza takty sprężarki i wydłuża jej żywotność.
• Sekcja pompowa: zapewnia wymagany przepływ i ciśnienie, najczęściej w układzie pierwotno-wtórnym z falownikami.
• Wymienniki ciepła: separują obieg pierwotny chillera od obiegu procesowego klienta, ułatwiają serwisowanie i ograniczają ryzyko skażenia medium.
• Rurociągi i armatura: stalowe lub w technologii stell press, z izolacją parodyfuzyjną, zaworami regulacyjnymi oraz odpowietrzeniami w punktach wysokich.
• Dry cooler lub wieża chłodnicza: jednostka odprowadzania ciepła do otoczenia, w wielu wdrożeniach zintegrowana z trybem free coolingu.
• Automatyka i sterowanie: nadzoruje pracę całego układu, zbiera dane z czujników i pozwala na zdalną diagnostykę.

Najczęstsze problemy w istniejących układach chłodzenia wody procesowej

W trakcie audytów technicznych w polskich zakładach spotykamy kilka powtarzalnych błędów eksploatacyjnych, które bezpośrednio przekładają się na koszty energii i przestoje. Co istotne, większość z nich można usunąć podczas planowej modernizacji, bez wymiany całej instalacji.

Niedopasowana moc chłodnicza do realnego profilu obciążenia

Zakład przebudowano, dołożono dwie linie produkcyjne, a chiller pozostał ten sam. W rezultacie agregat pracuje na granicy wydajności, sprężarka taktuje, a ciśnienie ssania odbiega od nominalnego. Pierwszym krokiem jest pomiar realnego zapotrzebowania, a nie szacunek na podstawie tabliczek znamionowych.

Zaniedbana hydraulika i błędne równoważenie

Brak zaworów regulacyjnych, nieuzbrojone bypassy, źle zlokalizowane odpowietrzenia oraz pompy dobrane bez analizy charakterystyki sieci. W konsekwencji niektóre maszyny otrzymują zbyt mało wody, inne za dużo, a sprężarka pracuje w nieefektywnym punkcie krzywej.

Brak prewencji i raportów serwisowych

Eksploatacja w schemacie „działa, więc nie ruszamy” prędzej czy później prowadzi do awarii. Dlatego rekomendujemy plan serwisów oparty na pomiarach, z raportem technicznym po każdej wizycie. Jeżeli Twoja instalacja nie była sprawdzana od ponad roku, warto zlecić audyt techniczny przed kolejnym sezonem produkcyjnym.

Projekt instalacji chłodzenia wody technologicznej krok po kroku

Każdy nasz projekt instalacji chłodzenia wody procesowej powstaje na bazie konkretnych danych technologicznych, nie szablonu. Po pierwsze, ustalamy bilans cieplny zakładu na podstawie kart maszyn, profilu pracy zmianowej oraz wymagań procesu. Po drugie, dobieramy źródło chłodu i sposób odprowadzania ciepła. Następnie, opracowujemy hydraulikę oraz automatykę.

Etapy realizacji wyglądają następująco:

• Wizja lokalna i analiza dokumentacji procesu produkcyjnego.
• Bilans cieplny, dobór mocy chillera oraz analiza wariantów czynnika chłodniczego.
• Koncepcja hydrauliczna z doborem pomp, buforu oraz wymienników ciepła.
• Projekt wykonawczy z dokumentacją techniczną, schematami P&ID oraz specyfikacją materiałową.
• Montaż instalacji, w tym rurociągi, armatura, izolacje oraz sekcje pompowe.
• Uruchomienie, regulacja, rozruch automatyki oraz przekazanie raportu pomiarowego.
• Plan serwisów prewencyjnych z diagnostyką 24/7 w razie awarii.

Kiedy modernizacja instalacji wody technologicznej się opłaca?

Modernizacja instalacji chłodniczej zwykle przynosi szybszy zwrot niż budowa nowego układu, jeżeli istniejąca infrastruktura, czyli rurociągi, pompy oraz odbiorniki technologiczne, jest w dobrym stanie technicznym. W praktyce wymieniamy źródło chłodu na sprężarki inwerterowe, dokładamy bufor, modyfikujemy hydraulikę, integrujemy free cooling i wprowadzamy nowoczesną automatykę.

Modernizacja jest uzasadniona ekonomicznie, gdy obserwujemy co najmniej dwa z poniższych objawów: wysokie koszty energii nieproporcjonalne do skali produkcji, częste awarie sprężarki, niestabilna temperatura zasilania, brak free coolingu mimo sprzyjającego klimatu oraz przestarzały czynnik chłodniczy z wysokim współczynnikiem GWP.

Czynniki chłodnicze, F-gazy i retrofit HFO w wodzie technologicznej

Wybór czynnika chłodniczego jest dziś decyzją strategiczną, ponieważ rozporządzenie F-gas wycofuje z rynku gazy o wysokim GWP, a inwestor planujący instalację na piętnaście lat musi uwzględnić cały horyzont eksploatacji. Z tego powodu coraz częściej wdrażamy retrofit HFO oraz instalacje na czynnikach naturalnych, takich jak CO2 lub propan.

Retrofit polega na przejściu z czynnika wycofywanego, na przykład R404A, na zamiennik o niższym GWP, przy jednoczesnej kontroli kompatybilności komponentów, doborze nowego oleju oraz weryfikacji parametrów pracy sprężarki. Dzięki temu obiekt zachowuje istniejącą infrastrukturę i unika kosztownej wymiany całego agregatu. Pełną treść aktualnego prawa znajdziesz w oficjalnym rozporządzeniu 2024/573 dotyczącym fluorowanych gazów cieplarnianych.

Branże, w których realizujemy chłodzenie wody technologicznej

Każda branża stawia inne wymagania wobec wody procesowej. Dlatego dobór źródła chłodu, materiałów i automatyki musi uwzględniać specyfikę procesu produkcyjnego.

• Przemysł poligraficzny: chłodzenie maszyn drukarskich oraz modułów Technotrans, Baldwin i Quint, gdzie liczy się stabilność temperatury farb i wałków.
• Przemysł spożywczy i mleczarski: woda lodowa do procesów schładzania, pasteryzatorów oraz tanków magazynowych, z naciskiem na higienę i certyfikowane materiały.

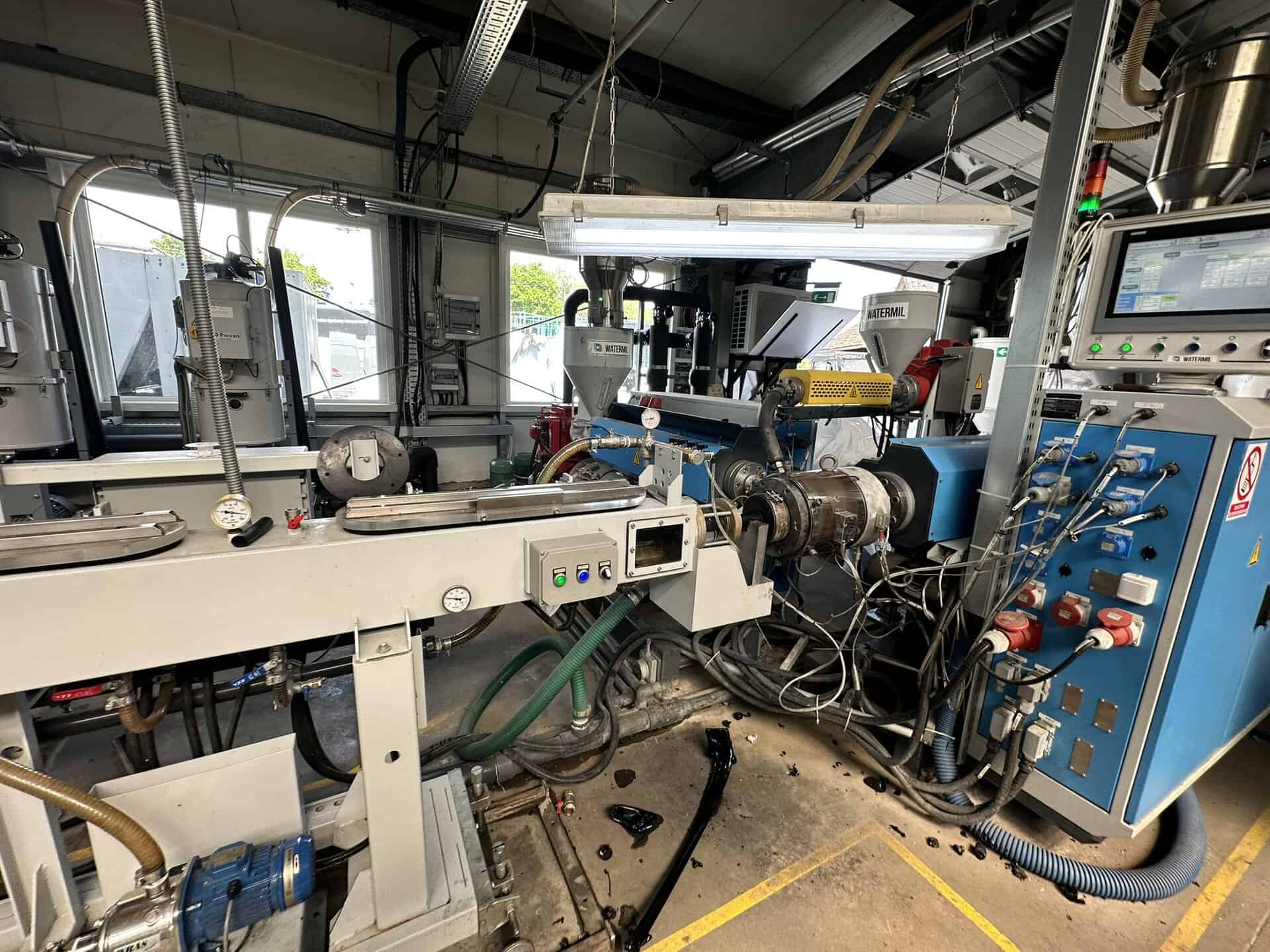

• Przemysł tworzyw sztucznych: chłodzenie form wtryskowych, ekstruderów oraz pras, gdzie ΔT decyduje o czasie cyklu i jakości detalu.
• Obróbka metali i CNC: chłodzenie wrzecion, hydrauliki maszyn oraz emulsji, z wymogiem precyzyjnej regulacji temperatury.
• Farmacja i chemia: chłodzenie reaktorów oraz układów technologicznych z zachowaniem standardów GMP.

Najczęściej zadawane pytania o chłodzenie wody technologicznej

Jaka temperatura wody technologicznej jest optymalna?

Optymalna temperatura zależy od procesu. W chłodzeniu form wtryskowych typowy zakres mieści się w przedziale od 8 do 18 stopni Celsjusza, w obróbce metali od 18 do 25 stopni, a w przemyśle spożywczym od 0 do 6 stopni dla obiegów wody lodowej. Każdy zakład wymaga indywidualnego doboru parametrów na podstawie wymagań technologicznych.

Czym różni się chiller chłodzony powietrzem od chłodzonego wodą?

Chiller chłodzony powietrzem oddaje ciepło bezpośrednio do otoczenia przez wentylator, dlatego nadaje się do montażu zewnętrznego. Chiller chłodzony wodą wymaga dodatkowo wieży chłodniczej lub dry coolera, lecz osiąga lepszy współczynnik EER w gorących miesiącach oraz zajmuje mniej miejsca w hali produkcyjnej.

Czy free cooling działa skutecznie w polskim klimacie?

Tak, w polskich warunkach klimatycznych free cooling działa skutecznie przez znaczną część roku, zwłaszcza przy temperaturze zasilania powyżej 10 stopni Celsjusza. W rezultacie sprężarka mechaniczna pracuje krócej, a koszty energii spadają. Optymalny efekt uzyskuje się w trybie hybrydowym, czyli przy automatycznym łączeniu free coolingu z chłodzeniem mechanicznym.

Jak często serwisować instalację chłodzenia wody procesowej?

Standardowy plan serwisów prewencyjnych zakłada minimum dwa przeglądy rocznie, czyli wiosenny przed sezonem oraz jesienny po sezonie. Zakłady pracujące w trybie ciągłym wymagają częstszych przeglądów, najczęściej kwartalnych, połączonych z kontrolą szczelności wymaganą rozporządzeniem F-gaz.

Ile trwa budowa nowej instalacji wody technologicznej?

Czas realizacji zależy od mocy oraz zakresu prac. Mniejsze instalacje do 100 kW realizujemy w 4 do 8 tygodni, średnie obiekty od 100 do 500 kW w 8 do 16 tygodni, natomiast duże instalacje powyżej 500 kW wymagają od 4 do 6 miesięcy, łącznie z projektem, dostawą urządzeń oraz uruchomieniem.

Podsumowanie i kontakt

Sprawnie działające chłodzenie wody technologicznej to fundament stabilnej produkcji, niskich kosztów energii oraz długiej żywotności maszyn. Dlatego decyzję o budowie nowej instalacji lub modernizacji istniejącej warto poprzedzić rzetelnym audytem technicznym oraz analizą profilu obciążenia. Jako autoryzowany serwis HVAC&R z ponad dwudziestoletnim doświadczeniem prowadzimy projekty od bilansu cieplnego po raporty serwisowe. Zapraszamy do kontaktu pod numerem +48 501 179 381 lub mailowo na info@skic.com.pl, aby umówić audyt techniczny lub omówić projekt instalacji chłodzenia wody technologicznej w Twoim zakładzie.
