Diagnostyka Dry cooler NDV-AC-4000-6Y DAC w codziennej praktyce serwisu

Diagnostyka Dry cooler NDV-AC-4000-6Y DAC to przegląd stanu technicznego suchej chłodnicy glikolu, który łączy ocenę mechaniki, elektryki i automatyki urządzenia. Serwisant sprawdza baterię lamelową, napęd wentylatorów, sterowanie oraz stronę hydrauliczną, a następnie opisuje wynik w protokole diagnostycznym z podziałem na usterki pilne i prace planowe.

Sucha chłodnica rzadko odmawia posłuszeństwa z dnia na dzień. Jej sprawność spada stopniowo, wraz z zabrudzeniem lameli, zużyciem łożysk i rozstrojeniem regulacji obrotów. Dlatego pierwszym sygnałem bywa nie alarm, lecz rosnąca temperatura powrotu glikolu oraz częstsze wyłączenia chillera w upalne popołudnia. Od 2004 roku spotykamy ten scenariusz w drukarniach, zakładach spożywczych i halach z obrabiarkami CNC.

[Pokaz zdjęć]

Kiedy sucha chłodnica przestaje oddawać ciepło do otoczenia

Objawy zwykle wyprzedzają komunikat sterownika. Najpierw rośnie temperatura powrotu glikolu, potem chiller pracuje dłużej przy tym samym obciążeniu, wreszcie pojawiają się wyłączenia od wysokiego ciśnienia skraplania. Mechanizm jest prosty, ponieważ zabrudzona bateria lamelowa dławi przepływ powietrza, a wentylator o obniżonej wydajności tej straty nie nadrabia.

Druga grupa objawów dotyczy mechaniki i elektryki. Podwyższone drgania, buczenie łożysk oraz nierówna praca przy zmianie obrotów zapowiadają awarię silnika, która potrafi wyłączyć całą sekcję wentylatorów. Każdy z tych sygnałów da się potwierdzić pomiarem, dlatego oględziny łączymy z pomiarem poboru prądu silników i weryfikacją kierunku obrotów. Bez tego ocena pozostaje wrażeniem, a nie diagnozą.

Co obejmuje diagnostyka dry coolera NDV-AC-4000-6Y DAC

Przegląd prowadzimy według stałej listy, dzięki czemu wyniki kolejnych wizyt można ze sobą porównywać. Zakres, który stosujemy w ramach usługi serwis dry coolerów i suchych chłodnic, wygląda następująco:

• Oględziny stanu technicznego urządzenia, konstrukcji nośnej, obudowy oraz mocowań.
• Kontrola wymiennika lamelowego i ocena stopnia zabrudzenia lameli od strony wlotu powietrza.
• Sprawdzenie wentylatorów osiowych, weryfikacja kierunku obrotów oraz pomiar poboru prądu silników.
• Kontrola łożysk i poziomu drgań wentylatorów, a także sprawdzenie regulatorów obrotów.
• Weryfikacja czujników temperatury oraz pomiar temperatury zasilania i powrotu glikolu.
• Kontrola przepływu medium, szczelności instalacji glikolowej, armatury, zaworów i stanu izolacji przewodów.
• Sprawdzenie połączeń elektrycznych, pomiar napięcia zasilania oraz diagnostyka układu sterowania z odczytem alarmów.
• Test pracy wentylatorów w pełnym zakresie regulacji, ocena wydajności chłodzenia i protokół diagnostyczny.

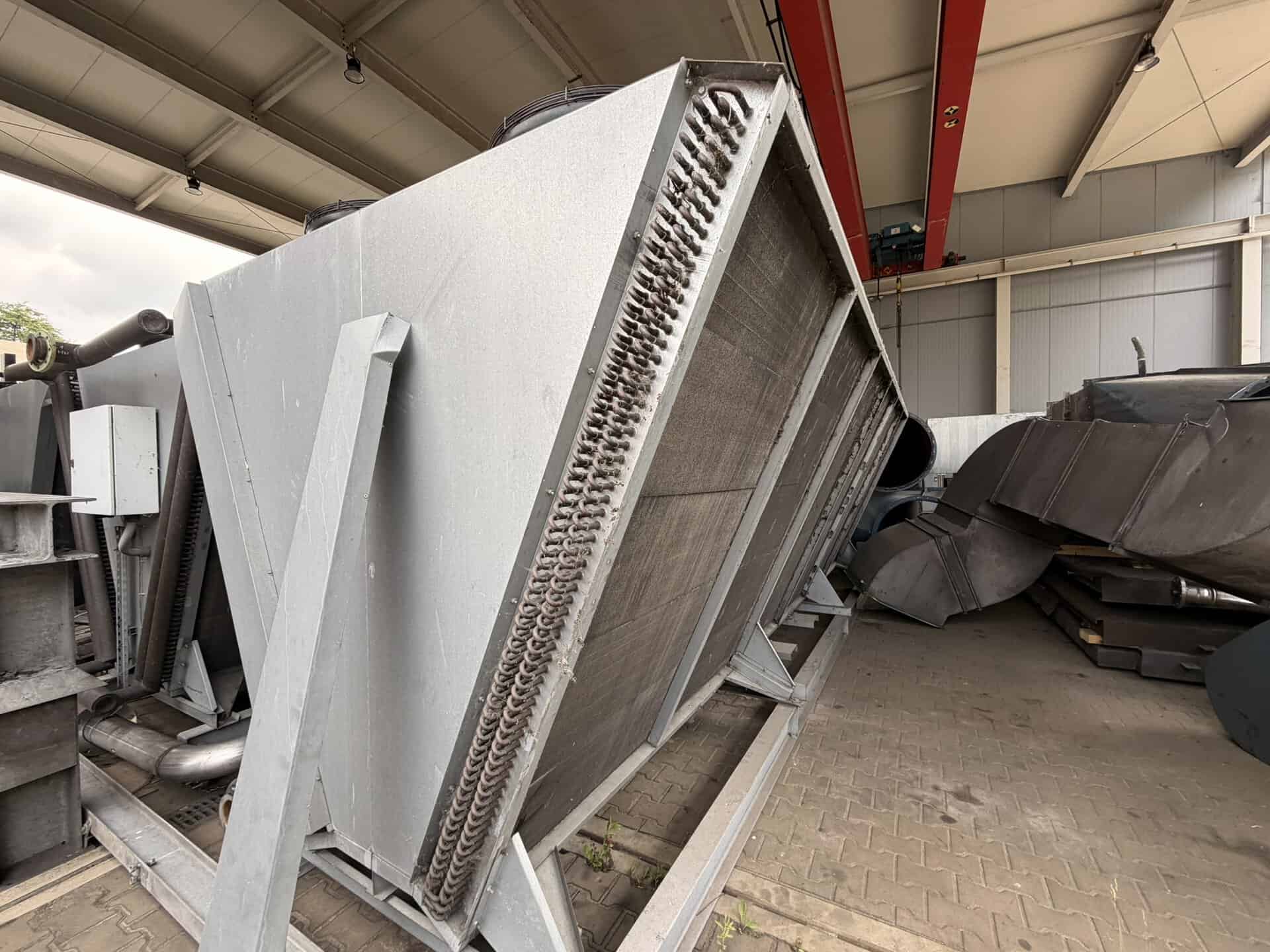

Bateria lamelowa i strona powietrza

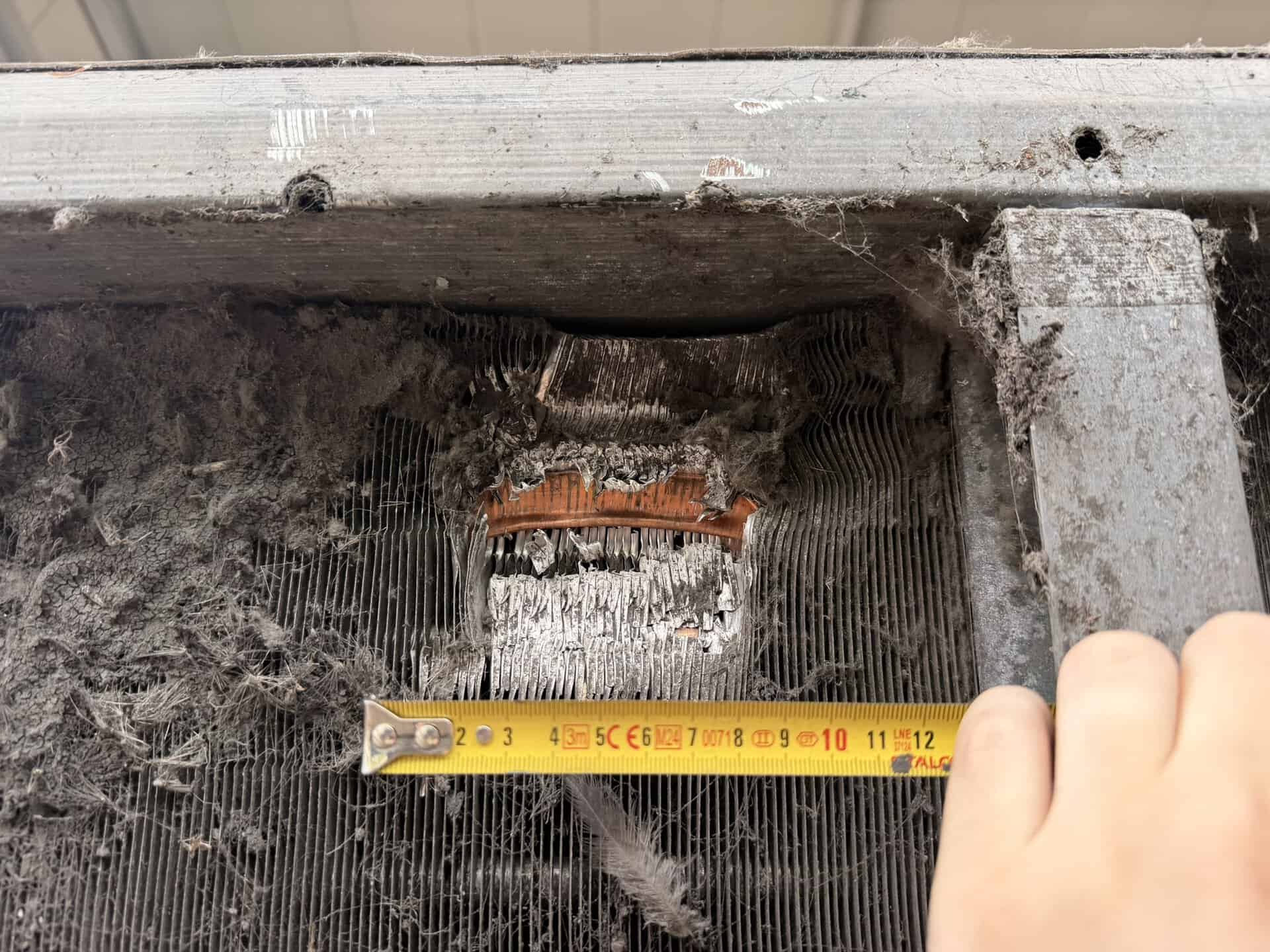

Zabrudzenie lameli to najczęstsza przyczyna utraty wydajności, ponieważ warstwa pyłu działa jak dodatkowa izolacja i jednocześnie zwiększa opór przepływu. W drukarniach dochodzi do tego mgła olejowa, natomiast przy obrabiarkach pył metaliczny oraz emulsja. Lamele sprawdzamy na całej głębokości pakietu, nie tylko na powierzchni, bo zanieczyszczenie potrafi siedzieć w środku wymiennika. Oceniamy też wygięcia lameli i ślady korozji, ponieważ przesądzają one o tym, czy wystarczy mycie, czy potrzebna jest regeneracja.

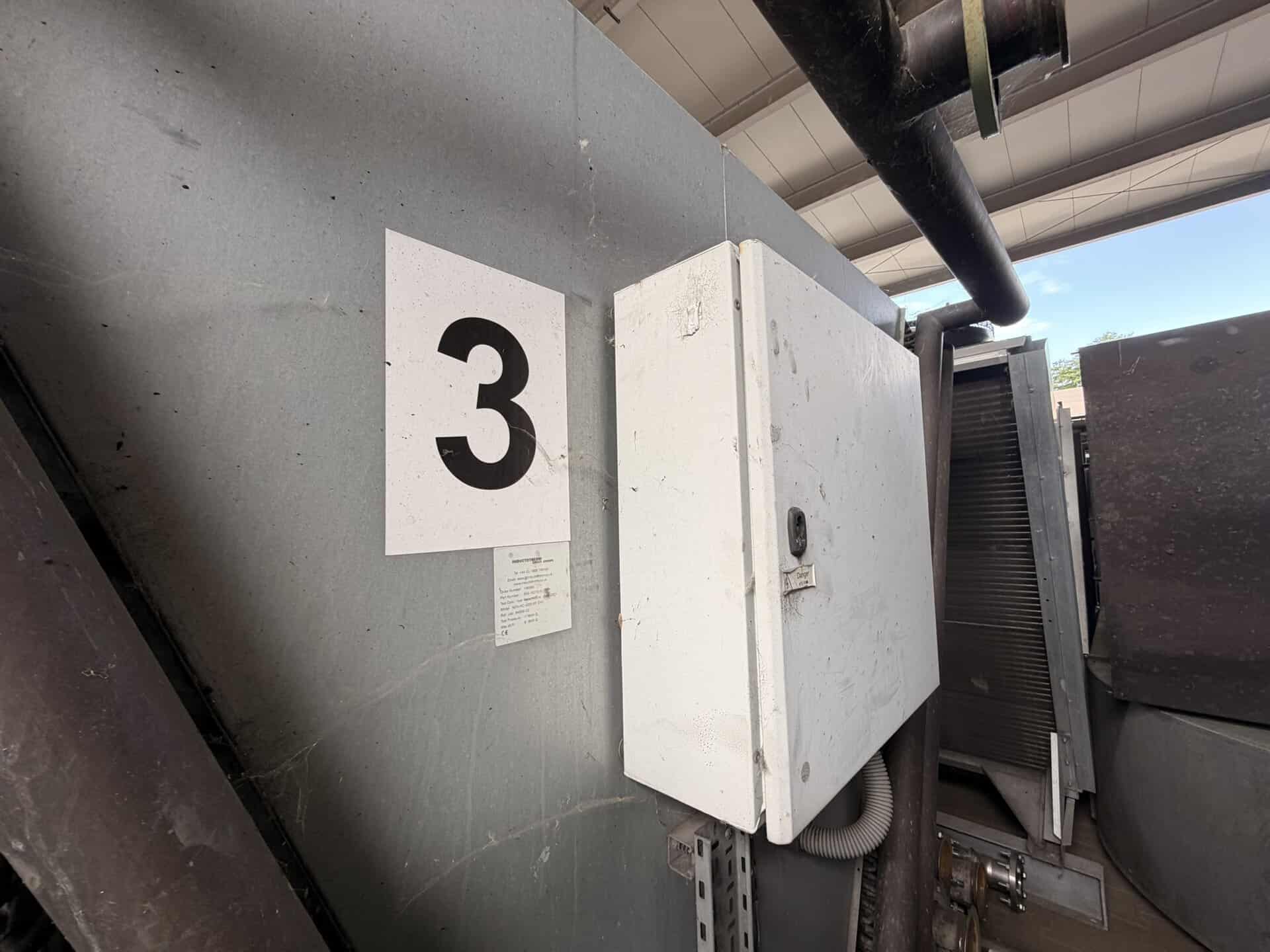

Wentylatory, regulacja obrotów i zasilanie

Pobór prądu porównujemy z danymi z tabliczki silnika, a rozjazd między fazami traktujemy jako sygnał ostrzegawczy. Kierunek obrotów weryfikujemy zawsze po pracach elektrycznych, gdyż zamiana faz obniża wydajność powietrzną do ułamka nominalnej, mimo pozornie normalnej pracy urządzenia. Następnie sprawdzamy regulator obrotów w całym zakresie sygnału sterującego i obserwujemy płynność przejść. Jeżeli widzicie rosnące drgania albo nierówny szum sekcji, diagnostykę lepiej zamówić przed sezonem letnim, zanim silnik stanie na dobre.

Obieg glikolu, armatura i izolacja

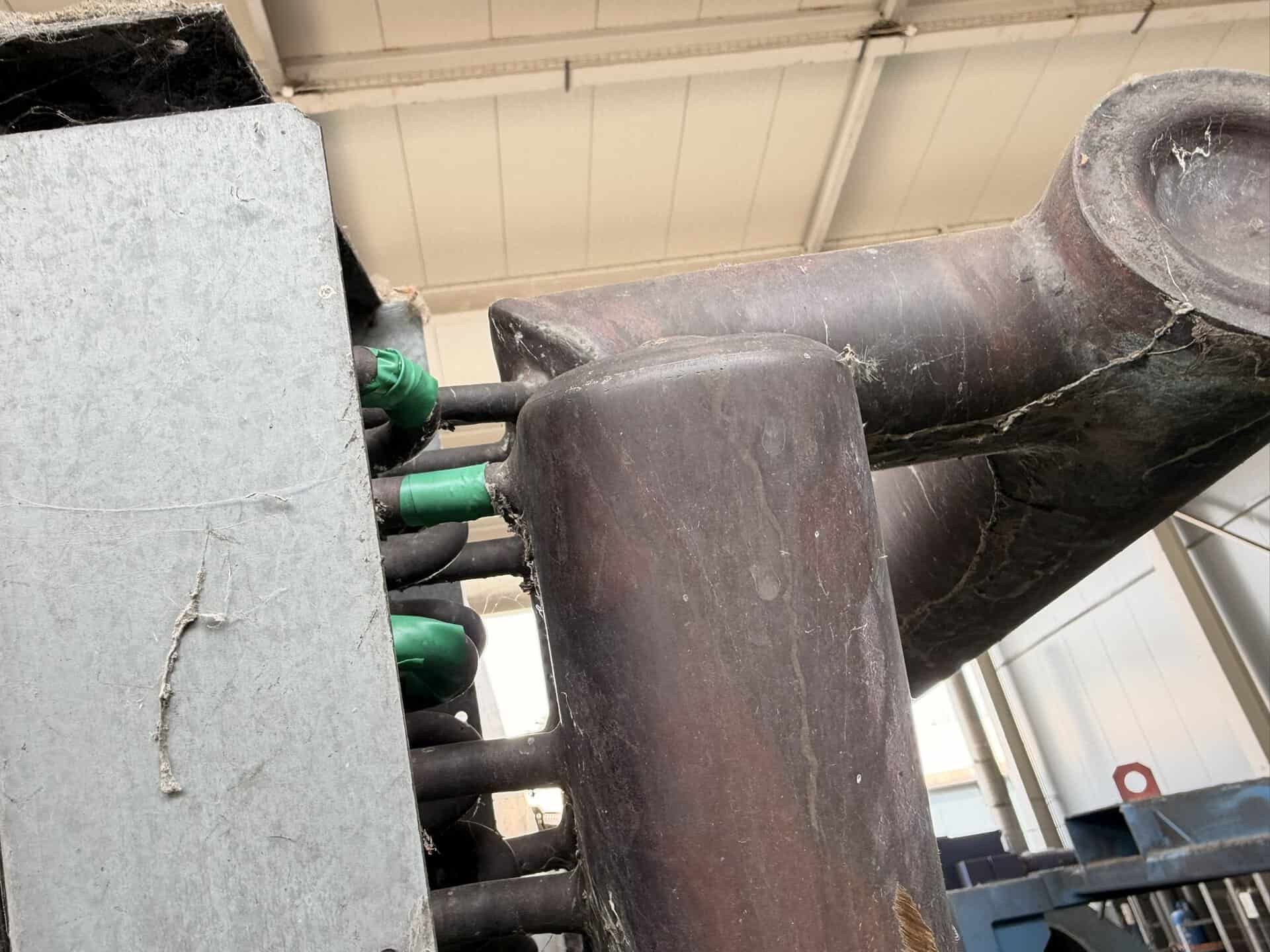

Strona hydrauliczna decyduje o tym, ile ciepła w ogóle dotrze do wymiennika. Mierzymy temperatury zasilania i powrotu, sprawdzamy przepływ medium, a różnicę odnosimy do obciążenia układu. Ponadto kontrolujemy szczelność połączeń, stan zaworów odcinających i odpowietrzników oraz jakość izolacji, bo zawilgocona otulina maskuje wycieki i przyspiesza korozję. Przy okazji oceniamy stężenie oraz stan glikolu, ponieważ zużyta mieszanka zmienia lepkość i pogarsza wymianę ciepła.

Najczęstsze przyczyny spadku wydajności suchej chłodnicy

Poniższą listę układamy według tego, jak często spotykamy dane usterki podczas wyjazdów serwisowych:

• Zabrudzone lamele: pył, puch topoli, mgła olejowa lub proszek z hali produkcyjnej.
• Zużyte łożyska i silniki wentylatorów, sygnalizowane drganiami oraz zmianą poboru prądu.
• Uszkodzony albo źle nastawiony regulator obrotów, przez co wentylatory pracują skokowo.
• Powietrze w obiegu glikolu i niedrożne filtry, czyli realny spadek przepływu medium.
• Rozregulowane czujniki temperatury, które zaniżają zapotrzebowanie na chłodzenie.
• Nieszczelności na armaturze oraz zawilgocona izolacja, prowadzące do ubytków glikolu.

Co więcej, przyczyny rzadko występują pojedynczo. Zabrudzony wymiennik zwykle idzie w parze z przeciążonymi silnikami, ponieważ automatyka utrzymuje wentylatory na wyższych obrotach przez większość doby. Z tego powodu ocena wydajności chłodzenia ma sens dopiero po uporządkowaniu strony powietrznej.

Dlaczego dry cooler oceniamy razem z chillerem i całą instalacją

Sucha chłodnica nie zawiera czynnika chłodniczego, dlatego sama nie podlega ewidencji F-gazowej. Odpowiada jednak za ciśnienie skraplania w urządzeniu, które tej ewidencji podlega, a zatem jej stan przekłada się na pobór mocy sprężarek oraz na ryzyko przestoju. Z tego powodu diagnostykę suchej chłodnicy NDV-AC-4000-6Y wiążemy z przeglądem źródła chłodu.

Obsługujemy pełny zakres HVAC&R, od agregatów skraplających i chillerów po centrale wentylacyjne, osuszacze oraz klimatyzację precyzyjną. Prowadzimy też retrofity HFO i przejścia na czynniki naturalne, zgodnie z wymaganiami rozporządzenia 2024/573. Jeżeli chillerem i suchą chłodnicą zajmują się dziś dwie różne firmy, audyt techniczny instalacji chłodniczej zwykle porządkuje odpowiedzialność za parametry układu. Zasady, według których potwierdza się certyfikowaną wydajność suchych chłodnic, opisuje Eurovent.

Protokół diagnostyczny, czyli co zostaje po wizycie serwisu

Wizyta kończy się dokumentem, a nie ustną relacją. Protokół diagnostyczny zawiera zmierzone wartości, opis stwierdzonych usterek, zdjęcia oraz zalecenia z podziałem na prace pilne i planowe. Dzięki temu utrzymanie ruchu ma podstawę do budżetu, a dział zakupów wie, co dokładnie zamawia.

Raport serwisowy porządkuje również historię urządzenia. Kolejne przeglądy porównujemy z poprzednimi wynikami, przez co widać tempo zabrudzania wymiennika oraz zużycia napędów. Na tej podstawie proponujemy plan serwisów obejmujący także serwis chillerów i agregatów wody lodowej, zamiast reagować dopiero po awarii.

Diagnostyka Dry cooler NDV-AC-4000-6Y DAC, najczęstsze pytania

Jak często wykonywać diagnostykę dry coolera?

W typowej eksploatacji przemysłowej przegląd wykonuje się dwa razy w roku, przed sezonem letnim oraz po nim. W środowiskach mocno zapylonych, na przykład w drukarniach i halach CNC, kontrola strony powietrznej bywa potrzebna częściej, nawet co kwartał. Decyduje jednak realne obciążenie i otoczenie urządzenia, a nie sam kalendarz.

Czy zabrudzone lamele można wyczyścić bez demontażu wymiennika?

W większości przypadków tak. Mycie prowadzi się środkiem dedykowanym do aluminium, pod kontrolowanym ciśnieniem, w kierunku przeciwnym do przepływu powietrza. Zbyt mocny strumień zagina lamele i trwale pogarsza sytuację. Jeżeli zanieczyszczenie jest tłuste albo siedzi głęboko w pakiecie, potrzebne bywa mycie chemiczne z dłuższym czasem działania preparatu.

Co oznacza odwrotny kierunek obrotów wentylatora?

Najczęściej zamianę faz po pracach elektrycznych lub po wymianie silnika. Wentylator kręci się, pobiera prąd i sprawia wrażenie sprawnego, natomiast strumień powietrza spada do ułamka wartości nominalnej. Efektem jest wysoka temperatura powrotu glikolu przy pozornie poprawnej pracy urządzenia. Kontrola kierunku obrotów należy zatem do standardowych punktów diagnostyki.

Czy sucha chłodnica glikolu podlega kontroli szczelności F-gazowej?

Nie, ponieważ w obiegu krąży woda z glikolem, a nie czynnik chłodniczy. Obowiązek kontroli szczelności dotyczy urządzeń z czynnikami fluorowanymi, czyli w praktyce chillera lub agregatu skraplającego współpracującego z chłodnicą. Sam dry cooler sprawdzamy natomiast pod kątem ubytków glikolu, stanu armatury oraz szczelności połączeń.

Diagnostyka NDV-AC-4000-6Y DAC: od oględzin do decyzji serwisowej

Sucha chłodnica pracuje w tle i przypomina o sobie dopiero wtedy, gdy chiller zaczyna się wyłączać. Uporządkowana diagnostyka pokazuje, czy problemem jest strona powietrza, napęd wentylatorów, regulacja czy obieg glikolu, a protokół zamienia te ustalenia w konkretny zakres prac. Umówcie przegląd pod numerem +48 501 179 381 lub na adres info@skic.com.pl, a po wizycie otrzymacie raport serwisowy z wyceną naprawy oraz propozycją planu serwisów.
