Serwis chiller Trane RTAD 085

Serwis chiller Trane RTAD 085 bez zgadywania

Serwis chiller Trane RTAD 085 obejmuje kontrolę szczelności układu, pomiar ciśnień i temperatur czynnika R134a, ocenę oleju sprężarek śrubowych oraz przegląd skraplacza i strony wodnej. Serwisant sprawdza także elektrykę, zabezpieczenia i alarmy sterownika, a całość zamyka protokołem serwisowym. Dzięki temu wiadomo, w jakim stanie realnie pracuje maszyna.

Agregat śrubowy rzadko odmawia pracy z dnia na dzień. Najpierw rośnie ciśnienie skraplania, potem spada wydajność chłodnicza, a dopiero na końcu sterownik blokuje obieg. Utrzymanie ruchu widzi zwykle ten ostatni etap, czyli przestój produkcji. Serwisujemy chłodnictwo przemysłowe od 2004 roku, dlatego przegląd traktujemy jako pomiar stanu technicznego, a nie jako formalność do odhaczenia.

[Pokaz zdjęć]

Co obejmuje serwis chiller Trane RTAD 085?

Zakres wynika wprost z konstrukcji maszyny: sprężarki śrubowe, czynnik R134a, skraplacz powietrzny, elektroniczne zawory rozprężne oraz sterownik Trane Adaptive Control. Kompletny przegląd zawiera następujące czynności:

• Kontrola szczelności całego układu chłodniczego detektorem elektronicznym, wraz z oceną śladów oleju.
• Pomiar ciśnień pracy po stronie ssania i tłoczenia przy obciążeniu zbliżonym do roboczego.
• Pomiar temperatur czynnika chłodniczego oraz wyliczenie przegrzania i dochłodzenia.
• Weryfikacja ilości czynnika R134a w układzie i uzupełnienie dokumentacji F-gazowej.
• Kontrola poziomu, barwy i zawilgocenia oleju sprężarek śrubowych.
• Sprawdzenie filtrów osuszaczy oraz spadku ciśnienia na filtrze.
• Kontrola pracy zaworów rozprężnych EXV i stabilności regulacji przegrzania.
• Czyszczenie skraplacza powietrznego, przegląd wentylatorów i ich zabezpieczeń.
• Kontrola parownika, przepływu wody lodowej oraz odpowietrzenie instalacji hydraulicznej.
• Przegląd pomp obiegowych, czujników temperatury i ciśnienia oraz presostatów.
• Pomiar napięcia i prądu sprężarek, dokręcenie połączeń, kontrola izolacji przewodów.
• Diagnostyka sterownika, odczyt alarmów, test zabezpieczeń i próba pracy pod obciążeniem.

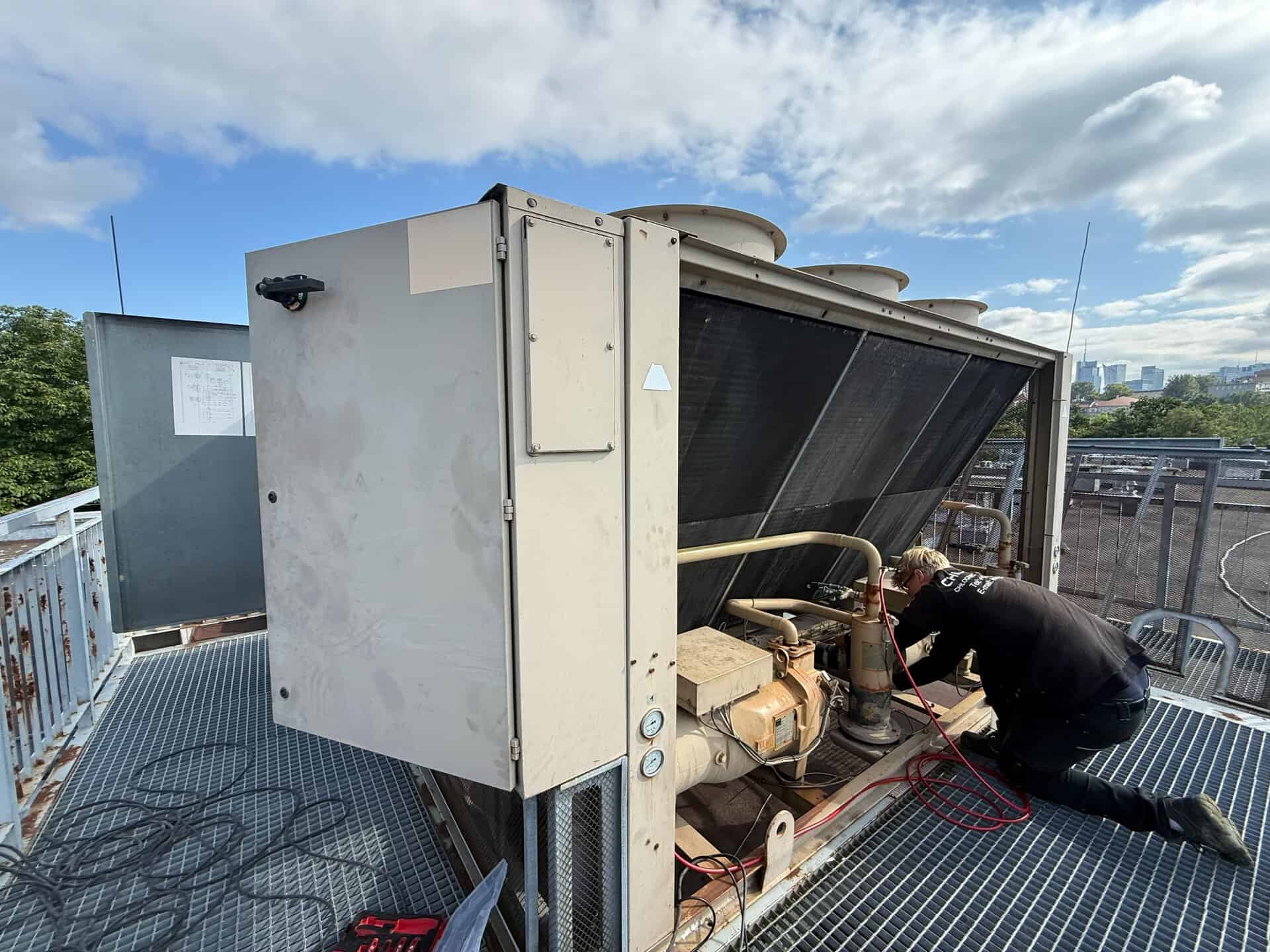

Kontrola szczelności układu chłodniczego i ilość R134a

Od szczelności zaczynamy każdy przegląd, ponieważ ubytek czynnika przesuwa wszystkie pozostałe parametry. Detektor prowadzimy po połączeniach lutowanych, króćcach serwisowych, uszczelnieniach sprężarek i sekcjach lamelowych. Ślady oleju na obudowie często wskazują miejsce nieszczelności szybciej niż sam detektor.

Ilość czynnika R134a oceniamy przez wziernik, dochłodzenie i zachowanie zaworu rozprężnego, nigdy na oko. Ponadto prowadzimy pełną dokumentację F-gazową, gdyż instalacje od 5 ton ekwiwalentu CO2 podlegają okresowym kontrolom szczelności według rozporządzenia F-gazowego 2024/573 regulującego obchodzenie się z czynnikami chłodniczymi. Wpis do karty urządzenia zamyka ten etap.

Ciśnienia pracy, przegrzanie i dochłodzenie

Same odczyty z panelu nie wystarczą. Ciśnienia mierzymy na kolektorze, temperatury pirometrem i czujnikami stykowymi, a wyniki zestawiamy z warunkami otoczenia i obciążeniem instalacji. Dopiero taka para danych mówi, czy problem siedzi po stronie skraplania, odparowania, czy hydrauliki.

Przegrzanie zbyt niskie oznacza ryzyko zassania cieczy do sprężarki śrubowej. Przegrzanie zbyt wysokie zwykle wskazuje na niedobór czynnika albo ograniczenie przepływu. Natomiast rosnące dochłodzenie przy jednoczesnym wzroście ciśnienia tłoczenia najczęściej prowadzi nas do zabrudzonego skraplacza.

Olej sprężarek śrubowych i filtry osuszacze

Sprężarka śrubowa wybacza mniej niż scroll, dlatego ocena oleju jest u nas obowiązkowa. Sprawdzamy poziom we wzierniku, barwę, zapach oraz zawilgocenie testerem. Ciemny, kwaśny olej to sygnał przegrzewu lub początku degradacji uzwojeń. Wymiana oleju jest zawsze tańsza niż regeneracja sprężarki. Równolegle mierzymy spadek ciśnienia na filtrze osuszaczu i sprawdzamy różnicę temperatur na jego korpusie.

Zawory rozprężne EXV i praca parownika

Elektroniczny zawór rozprężny reguluje przegrzanie na podstawie czujnika i sterownika. Obserwujemy więc, czy stopień otwarcia nie oscyluje i czy nie stoi na skrajnej wartości. Oscylacja EXV zwykle oznacza uszkodzony czujnik, zapowietrzoną instalację albo niestabilny przepływ wody przez parownik.

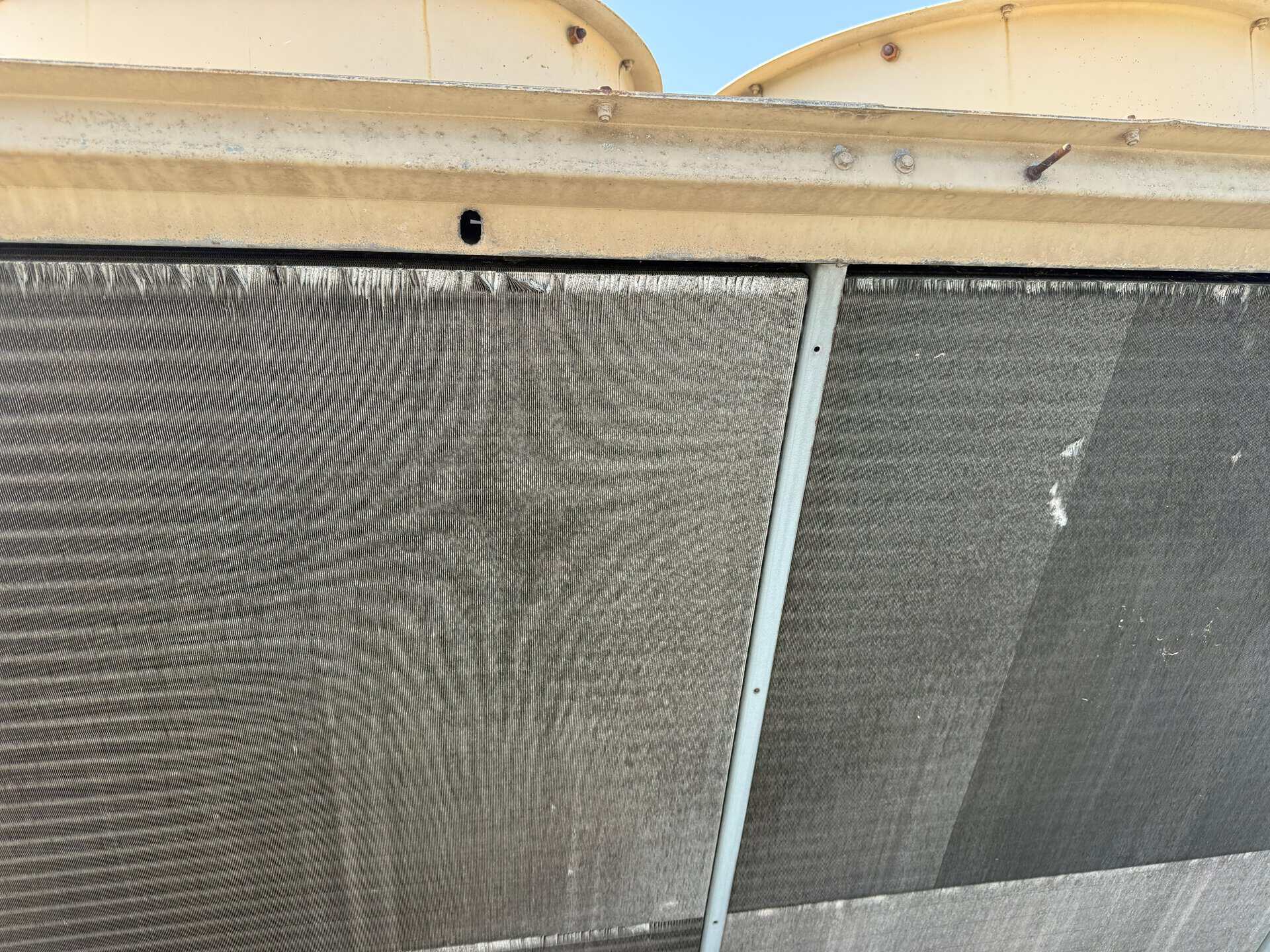

Skraplacz powietrzny, wentylatory i strona wodna

Skraplacz powietrzny w polskich zakładach zbiera pyły, tłuszcze i topole. W efekcie rośnie ciśnienie tłoczenia, spada wydajność, a pobór mocy idzie w górę bez żadnej awarii. Lamele myjemy chemicznie i mechanicznie, następnie sprawdzamy łożyska wentylatorów, drgania oraz sterowanie obrotami.

Po stronie wodnej kontrolujemy przepływ wody lodowej, ciśnienia różnicowe, pracę pomp obiegowych oraz stan filtrów. Odpowietrzenie instalacji wykonujemy zawsze, ponieważ powietrze w obiegu potrafi symulować awarię agregatu. Jeżeli lamele nie były myte od kilku sezonów, warto ująć czyszczenie w planie serwisów zamiast czekać na alarm wysokiego ciśnienia.

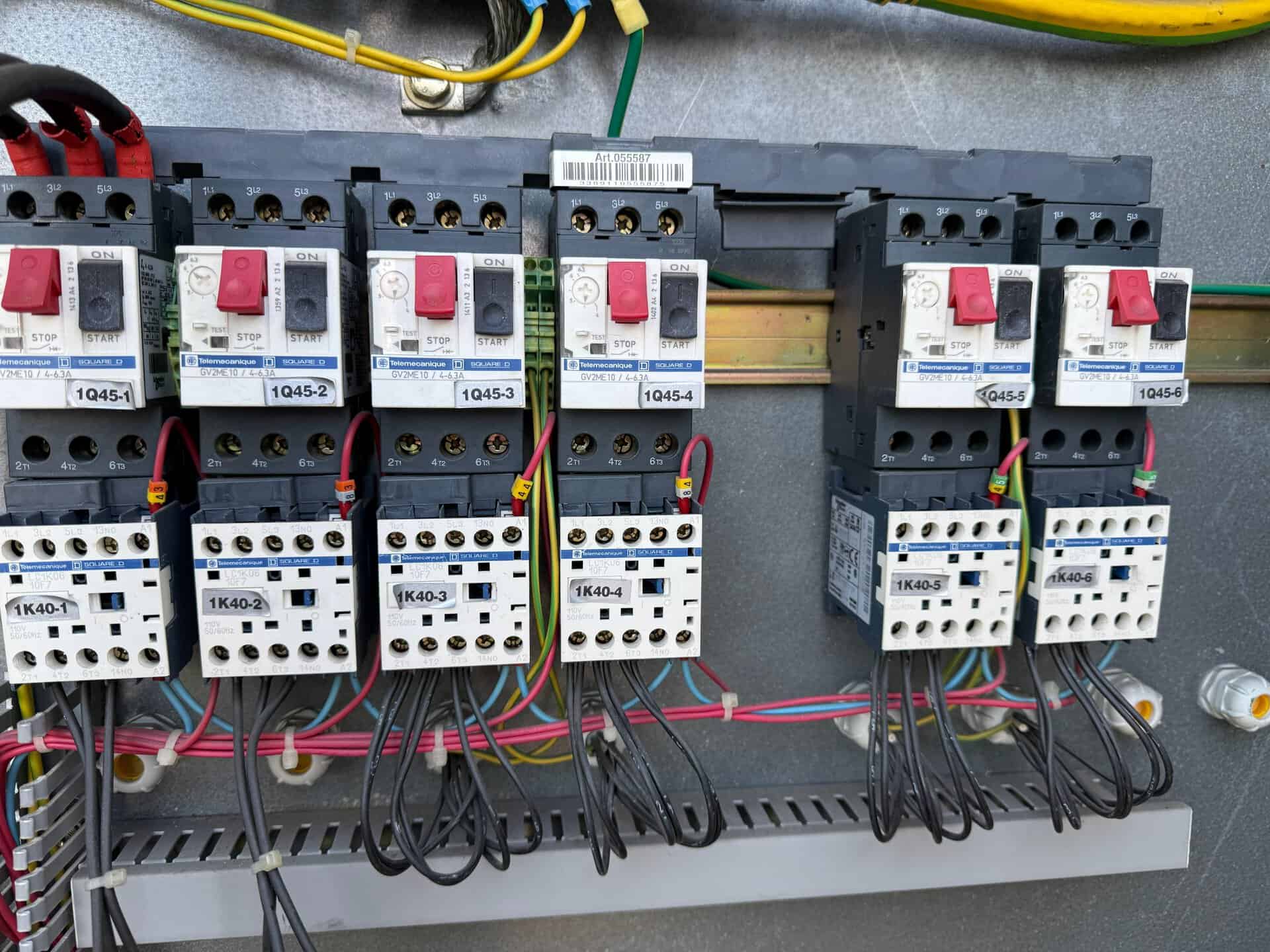

Elektryka i sterownik Trane Adaptive Control

Mierzymy napięcia międzyfazowe, prądy każdej sprężarki i asymetrię obciążenia. Następnie dokręcamy połączenia w szafie sterowniczej, sprawdzamy styczniki, przekaźniki oraz stan izolacji przewodów. Luźna śruba na torze prądowym potrafi zniszczyć uzwojenie szybciej niż brak czynnika.

Diagnostyka sterownika Trane Adaptive Control obejmuje weryfikację nastaw, porównanie wskazań czujników z pomiarem referencyjnym oraz odczyt i analizę historii alarmów. Powtarzalne zdarzenia mówią więcej niż pojedynczy kod, gdyż pokazują trend. Na koniec testujemy zadziałanie presostatów i zabezpieczeń.

Najczęstsze błędy eksploatacyjne agregatów RTAD

Z naszych wyjazdów do agregatów śrubowych wyłania się powtarzalna lista. Poniższe objawy operator zauważy sam, bez przyrządów:

• Sprężarka startuje coraz częściej, a temperatura wody lodowej nie chce zejść do nastawy.
• Wentylatory skraplacza pracują niemal bez przerwy nawet przy umiarkowanej temperaturze zewnętrznej.
• Sterownik zgłasza alarmy wysokiego ciśnienia w upalne dni, a po skasowaniu maszyna wraca do pracy.
• Na obudowie lub pod agregatem widać tłusty osad, czyli ślad oleju wynoszonego przez nieszczelność.
• Instalacja hałasuje i bulgocze, co wskazuje na powietrze lub braki w uzupełnianiu zładu.

Kasowanie alarmu bez pomiaru jest najkosztowniejszym z tych błędów. Jeśli agregat od dłuższego czasu pracuje bez przeglądu, zacznij od audytu technicznego układu chłodniczego, zanim ktokolwiek zaproponuje wymianę podzespołów.

Próba pracy pod obciążeniem i protokół serwisowy

Przegląd kończymy próbą pracy przy realnym obciążeniu, a nie na biegu jałowym. Obserwujemy stabilność ciśnień, czas dojścia do nastawy, pracę stopni wydajności oraz zachowanie zabezpieczeń. Dopiero taki test potwierdza skuteczność wykonanych czynności.

Klient otrzymuje protokół serwisowy z pomiarami, opisem stanu podzespołów i rekomendacjami na kolejne miesiące. Dokument porządkuje też ewidencję F-gazową. Dzięki temu serwis chillerów przemysłowych staje się przewidywalnym kosztem, a nie serią awaryjnych wezwań.

FAQ: serwis chiller Trane RTAD 085

Jak często wykonywać serwis chiller Trane RTAD 085?

Przy pracy sezonowej wystarcza przegląd wiosną, przed szczytem obciążenia. Agregaty pracujące w ruchu ciągłym obsługujemy zwykle dwa razy w roku, ponieważ zużycie oleju i zabrudzenie skraplacza postępują szybciej. Częstotliwość kontroli szczelności wynika natomiast z ładunku czynnika przeliczonego na ekwiwalent CO2, a nie z uznania operatora.

Czy kontrola szczelności układu chłodniczego jest obowiązkowa przy R134a?

Tak, jeżeli ładunek czynnika osiąga co najmniej 5 ton ekwiwalentu CO2. Operator odpowiada za terminowe kontrole, prowadzenie karty urządzenia i zlecanie prac osobom z certyfikatem F-gazowym. Brak wpisów bywa kwestionowany podczas kontroli, dlatego każdy nasz przegląd kończy się dokumentacją gotową do przedstawienia.

Co oznacza wysokie ciśnienie skraplania w agregacie śrubowym?

Najczęściej zabrudzony skraplacz, niesprawny wentylator albo nadmiar czynnika w układzie. Zdarza się również recyrkulacja gorącego powietrza przy złej lokalizacji maszyny. Diagnostyka polega na porównaniu ciśnienia z temperaturą powietrza oraz na sprawdzeniu dochłodzenia. Samo skasowanie alarmu jedynie odsuwa problem w czasie i zwiększa ryzyko uszkodzenia sprężarki.

Czy starszy chiller na R134a można zmodernizować?

W wielu przypadkach tak. Wykonujemy retrofity na czynniki HFO o niższym GWP, modernizujemy automatykę oraz układy regulacji wydajności. Decyzję poprzedza audyt, gdyż sens ekonomiczny zależy od stanu sprężarek, wymienników i instalacji. Alternatywą pozostaje modernizacja energooszczędna bez zmiany czynnika, przede wszystkim po stronie sterowania i wentylatorów.

Podsumowanie

Agregat śrubowy z czynnikiem R134a wybacza niewiele, dlatego liczy się pomiar, dokumentacja i konsekwentna prewencja zamiast reakcji na alarm. Prowadzimy przeglądy, naprawy, retrofity i kontrakty utrzymaniowe w trybie 24/7, z raportem serwisowym po każdej wizycie. Umów audyt techniczny lub przegląd: +48 501 179 381, info@skic.com.pl. Opiszemy zakres prac i terminy jeszcze przed wyceną.
