Serwis chiller CIAT LWST: co obejmuje pełny przegląd

Serwis chiller CIAT LWST to zaplanowany przegląd agregatu wody lodowej chłodzonego wodą, ze sprężarkami śrubowymi i czynnikiem R134a. Obejmuje oględziny, kontrolę szczelności układu chłodniczego, pomiar ciśnień i temperatur, ocenę oleju, czyszczenie skraplacza, diagnostykę sterownika oraz próbę pracy pod obciążeniem zakończoną protokołem serwisowym.

Dla operatora liczy się jednak coś więcej niż sama lista czynności. Agregat tej klasy pracuje zwykle w układzie centralnym, dlatego jego postój odcina chłód od całego zakładu naraz. Ponadto napełnienie R134a liczone w dziesiątkach kilogramów uruchamia obowiązki F-gazowe. Z tego powodu przegląd chillera CIAT LWST prowadzimy dwutorowo: utrzymujemy wydajność i porządkujemy dokumentację urządzenia.

[Pokaz zdjęć]

Co dokładnie sprawdzamy podczas przeglądu chillera CIAT LWST?

Zakres ustalamy przed wjazdem, ponieważ każdy zakład ma inne okno postojowe. Poniżej pełna checklista, którą realizujemy najczęściej.

• Oględziny urządzenia, ocena stanu izolacji, kołnierzy i połączeń oraz kontrola szczelności układu chłodniczego.
• Pomiar ciśnień roboczych, temperatur czynnika chłodniczego i kontrola parametrów R134a w obu obiegach.
• Kontrola pracy sprężarek śrubowych, poziomu i stanu oleju oraz sprawdzenie separatora oleju.
• Czyszczenie i kontrola skraplacza chłodzonego wodą, sprawdzenie parownika płaszczowo-rurowego.
• Kontrola przepływu wody lodowej i przepływu po stronie skraplacza, sprawdzenie pomp obiegowych.
• Kontrola filtrów, armatury hydraulicznej i zaworów regulacyjnych.
• Sprawdzenie czujników temperatury i ciśnienia oraz zabezpieczeń wysokiego i niskiego ciśnienia.
• Diagnostyka sterownika, odczyt i analiza alarmów, test układów regulacji, kontrola komunikacji z automatyką BMS.
• Pomiar napięcia i prądu sprężarek, kontrola połączeń oraz zabezpieczeń elektrycznych.
• Próba pracy pod obciążeniem, ocena stabilności temperatury wody lodowej i wydajności chłodniczej, protokół serwisowy.

Każdy punkt kończy się wpisem zmierzonej wartości, nie adnotacją „sprawdzono”. Dzięki temu kolejny przegląd porównuje liczby, a nie wrażenia serwisanta.

Kontrola szczelności układu chłodniczego i obowiązki przy R134a

Nieszczelność w układzie z R134a oznacza nie tylko spadek wydajności. Przede wszystkim uruchamia obowiązki operatora, ponieważ czynnik ma GWP rzędu 1430. Napełnienie z tabliczki znamionowej przeliczamy więc na ekwiwalent CO2 i dopiero wtedy znamy wymaganą częstotliwość kontroli.

Progi układają się następująco: około 3,5 kg R134a odpowiada 5 t CO2e, około 35 kg to 50 t CO2e, a około 350 kg to 500 t CO2e. Kolejnym progom odpowiadają kontrole co 12, 6 i 3 miesiące, natomiast sprawny system detekcji wycieków wydłuża te interwały. Szczegółowe zasady kontroli szczelności układów z F-gazami reguluje rozporządzenie unijne 2024/573. Dodatkowo urządzenie powyżej progu 5 t CO2e wymaga Karty Urządzenia w Centralnym Rejestrze Operatorów, a wpisy w karcie muszą zgadzać się z protokołem serwisowym.

Przy okazji przeglądu oceniamy też sens dalszej eksploatacji w obecnej konfiguracji. Ceny serwisowe R134a rosną, natomiast zamienniki HFO zmieniają wydajność obiegu i wymagania wobec oleju. Dlatego retrofit HFO liczymy na danych z protokołu, a nie z katalogu.

Sprężarki śrubowe, olej i separator oleju w chillerze CIAT LWST

Sprężarki śrubowe wybaczają wiele, jednak nie wybaczają braku oleju. Poziom we wzierniku kontrolujemy przy pracy i po postoju, gdyż dopiero takie porównanie pokazuje realny powrót oleju z instalacji. Następnie oceniamy barwę i zapach próbki, a po serii blokad wysokiego ciśnienia wykonujemy test kwasowości.

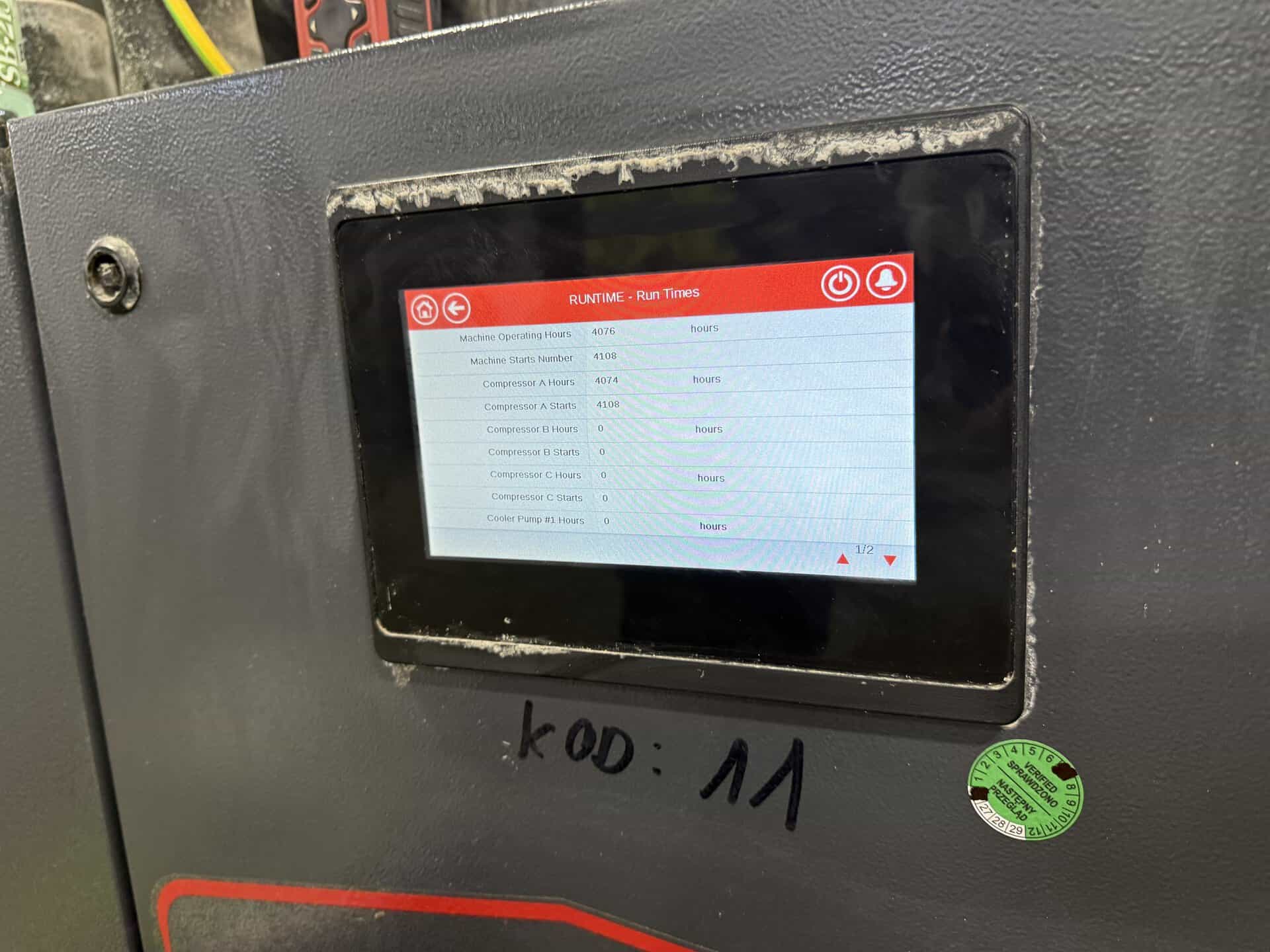

Separator oleju sprawdzamy pod kątem drożności i rozkładu temperatur. Ponadto weryfikujemy grzałkę karteru, filtr oleju oraz pracę suwaka regulacji wydajności. Liczba startów odczytana ze sterownika mówi więcej niż same godziny pracy, ponieważ to taktowanie obciąża łożyska i rozcieńcza olej czynnikiem. Przy urządzeniach pracujących w technologii ten sam wniosek przenosimy na pozostałe chillery procesowe w zakładzie.

Skraplacz chłodzony wodą i parownik płaszczowo-rurowy

Strona wodna decyduje o tym, ile prądu pobierze sprężarka. Kamień i biofilm w rurkach podnoszą ciśnienie skraplania, w efekcie rośnie pobór mocy, a maleje wydajność chłodnicza. Dlatego mierzymy różnicę temperatur wody na skraplaczu i zestawiamy ją z ciśnieniem skraplania, zanim sięgniemy po chemię czyszczącą.

Po stronie parownika płaszczowo-rurowego pilnujemy przepływu wody lodowej. Zapchany filtroodmulnik, zapowietrzony obieg albo słabnąca pompa prowadzą prosto do zadziałania zabezpieczenia niskiego ciśnienia, a w skrajnym przypadku do zamrożenia wymiennika. Sprawdzamy zatem pompy obiegowe, armaturę, zawory regulacyjne oraz czujnik przepływu. Jeżeli od ostatniego czyszczenia skraplacza minął ponad rok, zacznij od audytu technicznego zamiast od wymiany podzespołów.

Elektryka, sterownik i komunikacja z BMS

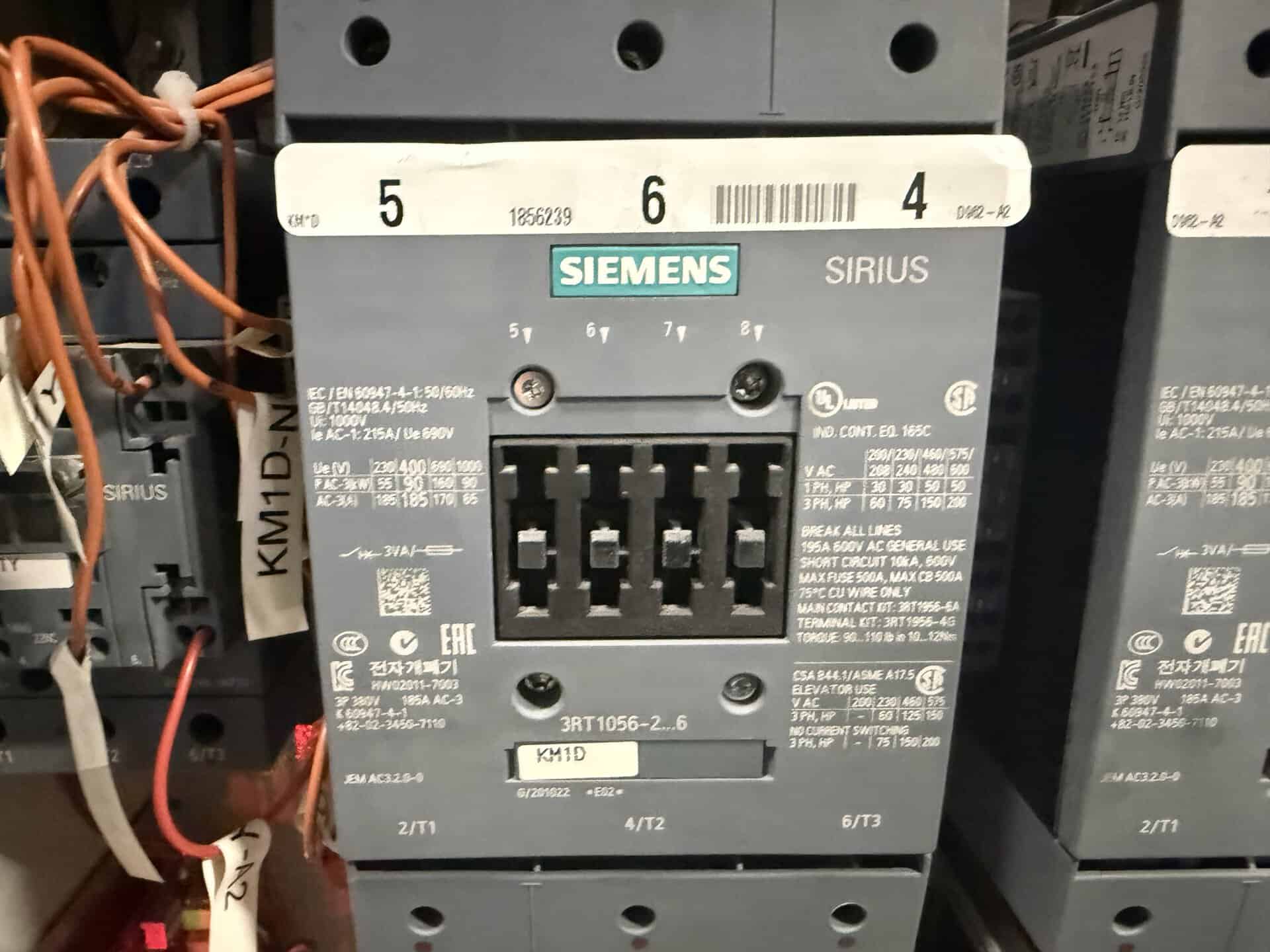

Pomiar napięcia i prądu sprężarek wykonujemy pod obciążeniem, ponieważ asymetria faz ujawnia się dopiero przy pracy. Kontrolujemy dokręcenie połączeń w szafie, stan styczników i nagrzewanie zacisków. Zabezpieczenia elektryczne testujemy według nastaw z dokumentacji, nie z pamięci poprzedniej ekipy.

Sterownik traktujemy jak rejestrator zdarzeń. Odczytujemy historię alarmów, porównujemy nastawy z założeniami technologicznymi i weryfikujemy wskazania czujników temperatury oraz przetworników ciśnienia. Następnie testujemy zabezpieczenia wysokiego i niskiego ciśnienia oraz komunikację z automatyką BMS, gdyż zerwany link Modbus potrafi ukryć awarię przed służbami utrzymania ruchu.

Wyciek stwierdzony podczas przeglądu: algorytm postępowania

Znaleziona nieszczelność zmienia przegląd w procedurę, którą trzeba przeprowadzić w określonej kolejności.

• Lokalizacja miejsca ubytku i ocena, czy urządzenie może dalej pracować do czasu naprawy.
• Odzysk czynnika i naprawa wykonana przez personel z certyfikatem F-gazowym.
• Napełnienie układu, uruchomienie i sprawdzenie parametrów po naprawie.
• Ponowna kontrola szczelności układu chłodniczego w ciągu 30 dni od naprawy.
• Wpis do Karty Urządzenia w CRO z ilością czynnika odzyskanego i dodanego.
• Protokół serwisowy jako dokument źródłowy dla rozliczenia i dla kolejnego przeglądu.

Ten schemat zamyka temat od strony technicznej i formalnej naraz. W praktyce właśnie na czwartym i piątym punkcie najczęściej urywa się dokumentacja zakładu.

Próba pod obciążeniem i protokół serwisowy

Przegląd kończy próba pracy pod obciążeniem. Obserwujemy stabilność temperatury wody lodowej, taktowanie sprężarek, różnicę temperatur na parowniku oraz prąd w funkcji obciążenia. Na tej podstawie oceniamy wydajność chłodniczą i wskazujemy rezerwę, jaka realnie została w urządzeniu.

Protokół serwisowy zawiera wartości zmierzone, listę alarmów, ocenę oleju oraz wnioski i zalecenia. Co więcej, stanowi materiał dowodowy przy rozliczeniu F-gazowym i punkt odniesienia dla następnej wizyty. Zakładom z ruchem ciągłym układamy na jego podstawie plan serwisów z dyżurem 24/7, obejmujący także pozostały serwis systemów HVAC w obiekcie.

Serwis chillerów CIAT LWST: najczęstsze pytania

Jak często wykonywać serwis chillera CIAT LWST?

Przy pracy sezonowej wystarczają dwa przeglądy w roku, przed sezonem i po jego zakończeniu. Natomiast urządzenia w ruchu ciągłym obsługujemy częściej, ponieważ godziny pracy i liczba startów rosną znacznie szybciej. Niezależnie od tego harmonogram kontroli szczelności wynika z napełnienia przeliczonego na ekwiwalent CO2, więc dla typowego agregatu LWST oznacza to kontrolę co 6 miesięcy.

Czy przegląd wymaga zatrzymania agregatu?

Część pomiarów wykonujemy na pracującym urządzeniu, gdyż tylko wtedy widać realne ciśnienia, temperatury i prądy. Jednak czyszczenie skraplacza chłodzonego wodą, prace na armaturze oraz test zabezpieczeń wymagają postoju. Okno postojowe ustalamy z utrzymaniem ruchu, a przy procesach ciągłych dzielimy prace na etapy albo obsługujemy obiegi kolejno.

Co zawiera protokół serwisowy po przeglądzie?

Protokół serwisowy zawiera zmierzone ciśnienia i temperatury obu obiegów, parametry elektryczne sprężarek, ocenę oleju i separatora, wynik kontroli szczelności oraz listę alarmów ze sterownika. Do tego dochodzą wnioski, zalecenia i zakres materiałów. Taki dokument pozwala porównać stan urządzenia rok do roku i uzasadnić decyzję o naprawie albo modernizacji.

Czy R134a można zamienić na czynnik HFO?

Zamiana jest możliwa, jednak wymaga rachunku, a nie decyzji z marszu. Analizujemy stan sprężarek, rodzaj oleju, dobór zaworów rozprężnych oraz spodziewaną zmianę wydajności przy parametrach technologicznych zakładu. Punktem wyjścia zawsze pozostaje protokół z przeglądu, ponieważ retrofit na zużytym mechanicznie urządzeniu kosztuje więcej, niż daje.

Podsumowanie i kontakt

Serwis chillera CIAT LWST łączy trzy warstwy: obieg chłodniczy z R134a, stronę wodną skraplacza i parownika oraz automatykę wraz z dokumentacją F-gazową. Wartość ma dopiero komplet danych zebranych w jednym protokole, bo na jego podstawie decydujesz o naprawie, retrofitcie albo modernizacji. Umów przegląd lub pierwszy przegląd po przejęciu urządzenia: telefon +48 501 179 381, mail info@skic.com.pl.
