Serwis chiller Clint CHA 4002-V

Serwis chiller Clint CHA 4002-V, czyli co naprawdę sprawdza serwisant

Serwis chiller Clint CHA 4002-V to zaplanowany zestaw czynności diagnostycznych i regulacyjnych w agregacie wody lodowej chłodzonym powietrzem. Obejmuje pomiar parametrów pracy obiegu, kontrolę sprężarek i wentylatorów, czyszczenie wymienników ciepła, kontrolę szczelności instalacji, weryfikację czynnika chłodniczego oraz test zabezpieczeń zakończony regulacją i usunięciem usterek. W praktyce serwisowej rzadko jeździmy do maszyny, która stanęła bez ostrzeżenia. Znacznie częściej wzywa nas utrzymanie ruchu wtedy, gdy agregat od kilku tygodni chłodzi gorzej, a nikt nie potrafi wskazać powodu. Dlatego przegląd zaczynamy od pomiaru, nie od wymiany podzespołu.

[Pokaz zdjęć]

Diagnostyka i kontrola parametrów pracy chillera Clint

Najpierw czytamy urządzenie, a nie opinie o nim. Sterownik agregatu zapisuje historię alarmów, czasy pracy sprężarek oraz przebieg temperatur wody lodowej. Zestawiamy te dane z pomiarami wykonanymi na obiekcie: temperaturą wody na wejściu i wyjściu parownika, ciśnieniami ssania i tłoczenia, przegrzaniem oraz dochłodzeniem. Dopiero taki komplet pokazuje, czy problem leży w wymianie ciepła, w napełnieniu układu, czy w samej regulacji.

Model pracuje w układzie dwuobiegowym, więc oba obiegi porównujemy między sobą przy tym samym obciążeniu. To najszybszy sposób na wyłapanie różnicy, ponieważ jeden obieg staje się tu naturalnym wzorcem dla drugiego. Malejąca różnica temperatur na parowniku zwykle oznacza spadek przepływu wody albo wydajności sprężarki. Natomiast rosnące ciśnienie tłoczenia niemal zawsze prowadzi do skraplacza. Pomiar kosztuje kilka godzin, a nietrafiona wymiana podzespołu kosztuje wielokrotnie więcej.

Kontrola sprężarek i wentylatorów, na co patrzymy w pierwszej kolejności

W agregatach tej klasy sprężarki i sekcja wentylatorów skraplacza odpowiadają za większość zgłoszeń awaryjnych. Kolejność kontroli wynika wprost z częstotliwości usterek, które spotykamy w terenie:

• Pobór prądu każdej sprężarki na wszystkich fazach, porównany z tabliczką znamionową oraz z pozostałymi sprężarkami w obiegu.
• Rezystancja i asymetria uzwojeń silnika sprężarki, czyli wczesny sygnał ostrzegawczy przed zwarciem międzyzwojowym.
• Poziom i stan oleju, ponieważ ciemny olej z zapachem spalenizny świadczy o przegrzewaniu strony tłocznej.
• Drgania i hałas łożysk wentylatorów oraz stan łopat, gdyż jedna uszkodzona łopata rozstraja wyważenie całej sekcji.
• Praca falownika sterującego obrotami wentylatorów skraplania i jego reakcja na zmianę ciśnienia skraplania.
• Styczniki, zabezpieczenia silnikowe oraz połączenia mocy, które po latach cyklicznej pracy tracą docisk.

Jeżeli jedna sprężarka pracuje wyraźnie dłużej niż pozostałe, przyczyną bywa nie ona sama, lecz zawór lub czujnik po stronie sterowania. Z tego powodu naprawa chillera po awarii sprężarki zaczyna się u nas od potwierdzenia diagnozy, a wymianę traktujemy jako ostatni krok, nie pierwszy.

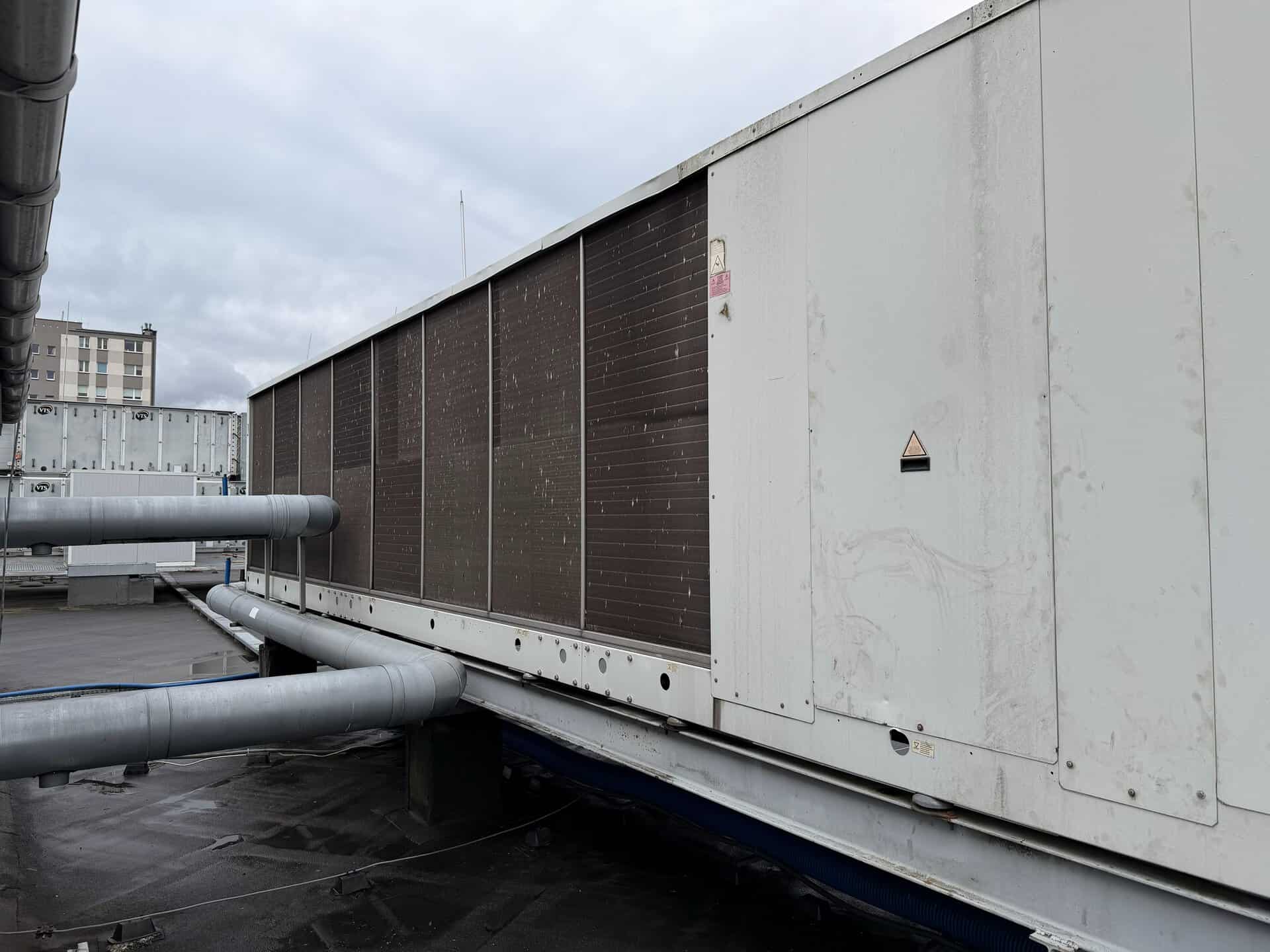

Czyszczenie wymienników ciepła, najtańsza czynność o największym efekcie

Skraplacz chłodzony powietrzem pracuje w warunkach, których trudno nazwać laboratoryjnymi. Pyłki, tłuszcz z pobliskich wyrzutni, piasek i kurz budowlany osadzają się między lamelami i podnoszą temperaturę skraplania. W efekcie rośnie ciśnienie tłoczenia, spada wydajność chłodnicza, a sprężarka pobiera więcej energii przy tej samej pracy użytecznej. Do tego dochodzi mechanika, czyli pogięte lamele po gradobiciu lub po myciu myjką pod złym kątem.

Mycie prowadzimy chemią dedykowaną do aluminium i miedzi, zawsze zgodnie z kierunkiem lameli, a wygięte fragmenty prostujemy grzebieniem. Po stronie parownika płytowego kontrolujemy natomiast spadek ciśnienia wody, ponieważ osady i zakamienienie dają objaw identyczny jak ubytek czynnika: maszyna chłodzi coraz słabiej, chociaż sterownik nie zgłasza żadnego alarmu. Zanim więc ktoś zdecyduje o dopełnieniu układu, zgłoś urządzenie na pomiarową diagnostykę chillerów i agregatów wody lodowej, bo dolewanie czynnika do brudnego wymiennika tylko maskuje problem.

Kontrola szczelności instalacji i stan czynnika chłodniczego

Ubytek czynnika to w tej klasie urządzeń problem rozłożony w czasie. Najpierw rośnie przegrzanie, potem spada wydajność, wreszcie presostat niskiego ciśnienia zaczyna wyłączać obieg. Szukamy zatem nie samego alarmu, lecz miejsca ucieczki: połączeń kołnierzowych, króćców serwisowych, dławików, kapilar czujników oraz punktów, w których rurociąg ociera o konstrukcję ramy. W dwuobiegowym agregacie nieszczelność jednego układu potrafi latami pozostawać niezauważona, gdyż drugi obieg przejmuje obciążenie.

Kontrola szczelności instalacji ma również wymiar formalny. Obowiązki dla urządzeń zawierających fluorowane gazy cieplarniane określa rozporządzenie F-gaz 2024/573, a wpisy w Centralnym Rejestrze Operatorów muszą odpowiadać stanowi faktycznemu. Prace przy obiegu prowadzą technicy z uprawnieniami f-gazowymi, dlatego po wizycie otrzymujesz komplet dokumentacji, a nie wyłącznie ustną informację o wykonanej robocie.

Instalacja elektryczna i test zabezpieczeń

Sporo zgłoszeń opisanych jako awaria sprężarki kończy się na szafie sterowniczej. Rozdzielnica agregatu grzeje się i stygnie w dobowym cyklu, drga od pracy wentylatorów i przyjmuje wilgoć z otoczenia. Po kilku sezonach efekt jest przewidywalny: poluzowane śruby na zaciskach mocy, przypalone styki styczników, popękane izolacje przy przepustach oraz skorodowane końcówki czujników.

Sprawdzamy więc dokręcenie połączeń, stan styczników i przekaźników, ciągłość obwodów sterowania, nastawy presostatów, działanie czujnika przepływu wody oraz zabezpieczeń temperaturowych. Test zabezpieczeń wykonujemy realnie, czyli wymuszamy zadziałanie i obserwujemy reakcję sterownika. Zabezpieczenie, którego nikt nie zweryfikował od lat, pełni w szafie funkcję dekoracyjną. Uszkodzony czujnik przepływu bywa przy tym groźniejszy niż brak czynnika, ponieważ dopuszcza pracę parownika bez wody.

Regulacja i usuwanie usterek, czyli finał przeglądu

Przegląd bez regulacji zostawia maszynę dokładnie tam, gdzie ją zastaliśmy. Po części pomiarowej korygujemy zatem nastawy: punkt pracy wody lodowej, histerezę, sekwencję załączania sprężarek, sterowanie ciśnieniem skraplania oraz parametry ochrony przeciwzamrożeniowej parownika. Drobne usterki usuwamy od razu, na tej samej wizycie, bo powrót na obiekt kosztuje obie strony.

Poważniejsze naprawy wyceniamy dopiero po diagnostyce, ponieważ dopiero wtedy wiadomo, co faktycznie wymaga wymiany. Serwis chiller Clint CHA 4002-V zamykamy protokołem z wynikami pomiarów, listą stwierdzonych usterek i zaleceniami na kolejny sezon. Jeśli układ musi stanąć na dłużej, proponujemy wynajem chillera zastępczego, dzięki czemu proces technologiczny nie czeka na dostawę części.

Serwis chiller Clint CHA 4002-V, najczęstsze pytania

Jak często wykonywać przegląd chillera Clint CHA 4002-V?

Dla agregatów pracujących sezonowo standardem jest przegląd przed sezonem chłodniczym oraz kontrola po jego zakończeniu, czyli dwa razy w roku. Urządzenia w ruchu ciągłym, na przykład w technologii lub w obiektach handlowych, obsługujemy częściej, zwykle w cyklu kwartalnym. Częstotliwość podnosi zapylone otoczenie, praca przy wysokich temperaturach zewnętrznych oraz krytyczność procesu. Niezależnie od przyjętego cyklu, obowiązkowa kontrola szczelności wynika z ilości czynnika w układzie.

Czy serwis chiller Clint CHA 4002-V wymaga uprawnień f-gazowych?

Tak. Każda ingerencja w obieg chłodniczy, czyli kontrola szczelności, odzysk czynnika, napełnianie oraz wymiana podzespołów pod ciśnieniem, wymaga certyfikatu personalnego technika i certyfikatu przedsiębiorcy. Operator urządzenia odpowiada ponadto za aktualne wpisy w Centralnym Rejestrze Operatorów. Zlecenie takich prac osobie bez uprawnień naraża zakład na sankcje, a dodatkowo może skutkować utratą gwarancji na urządzenie.

Ile trwa diagnostyka agregatu wody lodowej Clint?

Typowa wizyta diagnostyczna zajmuje kilka godzin. Składa się z odczytu historii alarmów, pomiarów obu obiegów przy realnym obciążeniu, kontroli instalacji elektrycznej oraz oględzin mechanicznych. Czas rośnie wtedy, gdy urządzenie pracuje z przerwami i trzeba je obserwować w kilku punktach pracy. Po wizycie otrzymujesz raport z wynikami pomiarów i listą usterek, który stanowi podstawę wyceny naprawy.

Dlaczego chiller wyłącza się na zabezpieczeniu wysokiego ciśnienia?

Najczęstszą przyczyną jest ograniczony odbiór ciepła po stronie skraplacza. Zabrudzone lamele, uszkodzony wentylator, błędna nastawa sterowania obrotami albo recyrkulacja gorącego powietrza wokół urządzenia dają praktycznie identyczny objaw. Rzadziej odpowiada za to nadmiar czynnika po nieprzemyślanym dolaniu lub obecność gazów niekondensujących. Dlatego przed jakąkolwiek zmianą napełnienia mierzymy temperaturę skraplania i odnosimy ją do temperatury powietrza zewnętrznego.

Serwis chiller Clint CHA 4002-V, od czego zacząć zgłoszenie

Serwis chiller Clint CHA 4002-V opiera się na pomiarze, nie na zgadywaniu. Kontrola parametrów, sprężarek i wentylatorów, czyste wymienniki, szczelny obieg oraz sprawdzone zabezpieczenia dają razem to, na czym zależy utrzymaniu ruchu, czyli przewidywalną pracę i brak nagłych postojów. Zgłoś urządzenie do diagnostyki: Dział Techniczny +48 501 179 381, Dział Diagnostyczny Szczecin +48 536 577 385, info@chillerserwis.com. Po wizycie otrzymasz raport pomiarowy oraz wycenę naprawy.
