Kwangrim CIL: naprawa i serwis chłodziarek oleju

Chłodziarki oleju Kwangrim to koreańskie urządzenia serii CIL, sprzedawane pod marką NANOCON i montowane przy obrabiarkach CNC do chłodzenia oleju wrzeciona, smarowania i hydrauliki. Kwangrim Co., Ltd. specjalizuje się w hydraulice i precyzyjnej regulacji temperatury dla obrabiarek, a jego chłodziarki występują m.in. przy maszynach Doosan (DN Solutions) i Hyundai WIA. W środku jest sprężarka, czynnik R410A i regulator PID.

SKiC naprawia, serwisuje i modernizuje chłodziarki oleju Kwangrim wszystkich typów i mocy, a także chłodziarki oleju wszystkich innych producentów. Opisujemy tu budowę serii CIL i CIPL, usterki, które widzieliśmy w naprawianych egzemplarzach CIL751, oraz to, jak sprawdzamy olej sprężarki po jej spaleniu. Nie jesteśmy serwisem producenta, nazwa marki służy tylko do identyfikacji urządzenia.

Pracujemy w całej Polsce, na obiekcie klienta albo w warsztacie w bazie serwisowej w Wałsnowie. Zasady serwisu, wspólne dla wszystkich marek, opisuje strona naprawa i serwis chłodziarek oleju.

Gdzie pracują chłodziarki oleju Kwangrim

Chiller oil Kwangrim stoi zwykle obok obrabiarki CNC i jest połączony z maszyną wężami olejowymi. Regulator utrzymuje temperaturę oleju, który odbiera ciepło z wrzeciona i łożysk albo pracuje w układzie hydraulicznym. Zakres nastaw to 5 do 45°C. Dla wersji z regulatorem typu A producent podaje dokładność ±0,1 do 0,2°C, bez uwzględnienia stanów przejściowych.

Z kolei seria CIPL to odmiana do oleju i chłodziwa, z pompą o znacznie większym wydatku. Dla CIPL 1501A producent podaje dwie klasy dokładności regulacji, E ±1,0°C i A ±0,1°C, oraz czynnik R407C.

Chłodziarki oleju Kwangrim stoją w hali i oddają ciepło do powietrza przez skraplacz z wentylatorem. Pył, mgła olejowa i wysoka temperatura w hali podnoszą ciśnienie skraplania i dokładają pracy sprężarce. O doborze i warunkach pracy takich układów piszemy w poradniku chłodzenie maszyn CNC.

Seria CIL: budowa chiller oil Kwangrim

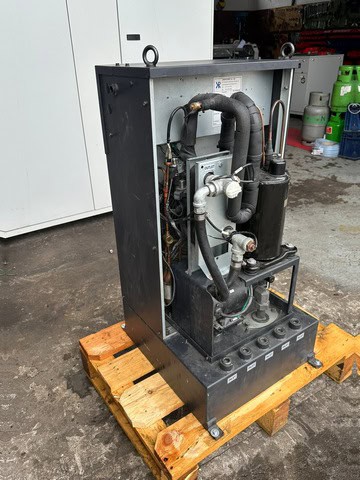

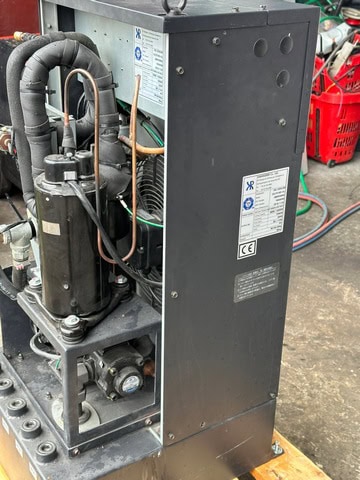

Kwangrim CIL751 po zdjęciu osłony.

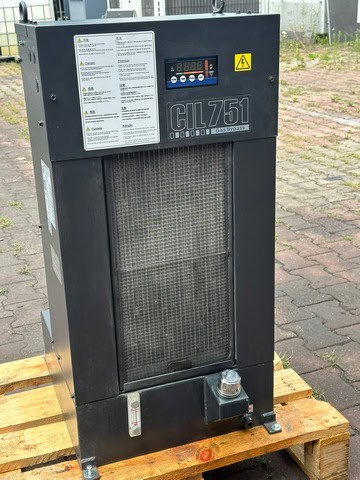

Oznaczenie zawiera wielkość urządzenia i litery wersji. Typoszereg CIL obejmuje m.in. modele 301, 501, 751, 1101, 1501, 2201 i 3800. Dla przykładu CIL751A-CT ma według producenta wydajność 2900/3480 W przy 50/60 Hz, a CIL1101A-C 3820/4500 W. Znaczenia wszystkich liter dodatkowych, takich jak D, L, UK czy V, nie znaleźliśmy w dostępnych materiałach, dlatego przy zgłoszeniu prosimy o pełny model z tabliczki.

Budowa jest typowa dla małej chłodziarki sprężarkowej:

• sprężarka, w CIL751A-CT rotacyjna;
• skraplacz chłodzony powietrzem z wentylatorem;
• filtr osuszacz i element rozprężny; w egzemplarzu CIL751AD-CL-UK, który naprawialiśmy w 2026 roku, był to elektroniczny zawór rozprężny EEV;
• wymiennik płytowy, w którym czynnik odbiera ciepło od oleju;
• pompa oleju i zbiornik, w CIL751A-CT o pojemności 20 albo 40 litrów;
• w większych modelach, np. CIL1501A-C, regulacja wydajności obejściem gorącego gazu.

Czynnik w serii CIL to R410A, w małych modelach w ilości poniżej kilograma: CIL751AD-CL ma 0,6 kg. R410A pracuje przy wysokich ciśnieniach, a przy napełnieniu poniżej kilograma nawet niewielki błąd ilości czynnika zmienia parametry pracy. Dlatego napełniamy na wagę, a nie według samego ciśnienia.

Zasilanie według danych producenta to 200 V 50/60 Hz albo 220 V 60 Hz, trzy fazy. Na tabliczce CIL751AD-CL podano 200/220 V, 50/60 Hz, a na obiekcie zmierzyliśmy 220 V 50 Hz. Przed wymianą sprężarki, pompy czy wentylatora zawsze sprawdzamy, jakim napięciem chłodziarka jest faktycznie zasilana.

Chłodziarka oleju to nie chłodnica oleju. Chłodnica jest pasywnym wymiennikiem olej-powietrze albo olej-woda i nie zejdzie poniżej temperatury otoczenia. Kwangrim CIL ma sprężarkę i czynnik, więc może utrzymywać olej poniżej temperatury hali, ale podlega też przepisom F-gazowym.

Sterownik PID i alarmy chłodziarek oleju Kwangrim

Regulator to cyfrowy sterownik PID z wyświetlaczem temperatury oleju i kodami alarmów. Znaczenie kodów zależy od serii i wersji sterownika, a publicznie dostępnej, potwierdzonej listy alarmów Kwangrim nie mamy. Dlatego numer alarmu traktujemy jako wskazówkę: zapisujemy go, ustalamy, w jakich warunkach się pojawia, i porównujemy z pomiarami ciśnień, temperatur i prądów.

Przykład: w CIL751AD-CL-UK sterownik zgłaszał alarm AL02. Obsługa opisywała przegrzewanie sprężarki, okresową utratę chłodzenia i konieczność ponownego uruchamiania urządzenia po ostygnięciu. Przyczyna leżała w obiegu chłodniczym: mechanicznie uszkodzony elektroniczny zawór rozprężny, zanieczyszczony obieg i nadpalona sprężarka.

Przy sterowaniu sprawdzamy też zabezpieczenia. W tym samym egzemplarzu wentylator skraplacza pracował bez przerwy, co wskazywało na brak kontroli ciśnienia po stronie wysokiej, a na linii tłocznej nie było króćców serwisowych. Bez nich nie da się zatem w pełni zmierzyć parametrów pracy.

Typowe usterki chłodziarek oleju Kwangrim

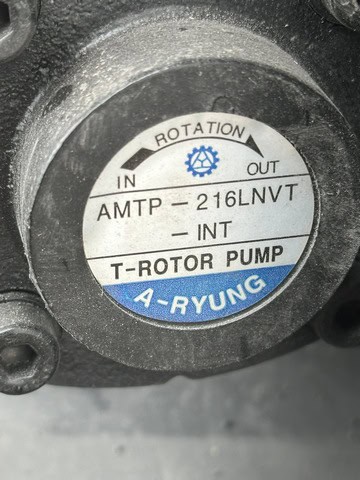

Pompa oleju A-RYUNG AMTP-216LNVT w chłodziarce Kwangrim CIL751.

Tabela zbiera objawy, które w chłodziarkach oleju Kwangrim CIL751 opisaliśmy w naszych protokołach. O przyczynie zawsze rozstrzygają pomiary na konkretnym egzemplarzu.

Kwaśny olej po złej naprawie: test kwasowości oleju

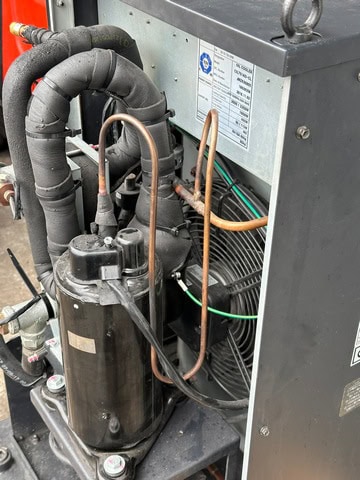

Sprężarka Kwangrim CIL751. Po przegrzaniu sprawdzamy kwasowość oleju.

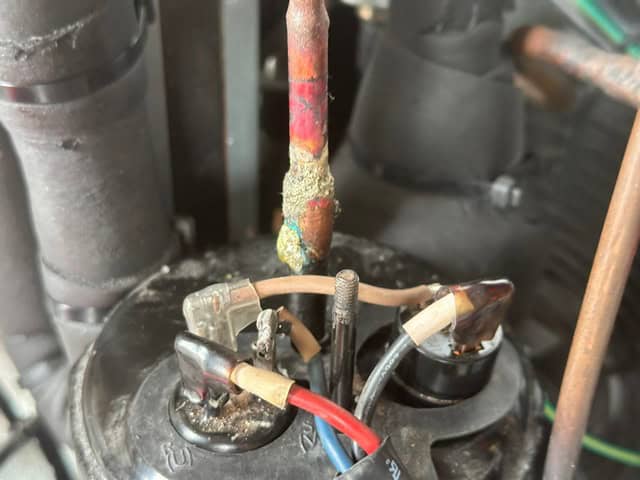

W 2024 roku ocenialiśmy CIL751AD-CL z 2018 roku, pracujący w zakładzie gospodarki odpadami. Sprężarkę wcześniej wymieniał inny serwis. Przegląd zerowy wykazał:

• sprężarka była zamontowana niepoprawnie, nie miała tabliczki znamionowej i nie wyglądała na nową;
• filtra osuszacza po spaleniu poprzedniej sprężarki nie wymieniono;
• obieg był wypełniony brązowym, kwaśnym olejem, a czynnik po spaleniu sprężarki był kwaśny;
• lut przy sprężarce był nieszczelny;
• zaciski elektryczne sprężarki były nadpalone, z minimalnym stykiem, co groziło ponownym spaleniem sprężarki albo pożarem;
• filtr oleju na ssaniu pompy był zatkany, a pompa łopatkowa dawała blisko 12 l/min przy deklarowanych 24,3/29,1 l/min.

Nie dało się też wykluczyć, że brudny, lepki i kwaśny olej uszkodził albo skleił zawór rozprężny. Wniosek w protokole był jednoznaczny: chiller oil w tym stanie nie nadawał się do pracy i wymagał gruntownego remontu, łącznie z ponowną wymianą sprężarki.

Skąd taki wynik. Przy spaleniu uzwojenia sprężarki w obiegu powstają kwasy i zanieczyszczenia. Jeżeli wymieni się tylko sprężarkę, bez filtra osuszacza i bez oczyszczenia układu, kwaśny olej trafia do nowej sprężarki i niszczy izolację jej uzwojeń. Nieszczelne luty i nadpalone zaciski dokładają do tego przegrzewanie i ubytek czynnika.

Jak to sprawdzamy. Najpierw pobieramy próbkę oleju ze sprężarki i wykonujemy test kwasowości. Oceniamy też kolor oleju i zabarwienie we wzierniku. Gdy olej jest kwaśny, zakres naprawy obejmuje odzysk czynnika, demontaż sprężarki, mycie układu, filtr osuszacz z funkcją odkwaszania, nową sprężarkę z olejem POE, próbę szczelności azotem, próżnię i napełnienie na wagę. Taki zakres zaproponowaliśmy w tym przypadku, uzupełniony o regenerację pompy oleju.

Z naszych realizacji

CIL751AD-CL-UK, zakład produkcyjny, 2026. Alarm AL02, przegrzewanie sprężarki, chłodzenie okresowo zanikało. W dniu oględzin sprężarka pracowała, a urządzenie osiągało około 8°C. Diagnostyka wykazała mechanicznie uszkodzony elektroniczny zawór rozprężny, który pozostawał zamknięty i nie dawał się otworzyć nawet kluczem serwisowym. Drugi zawór rozprężny też pracował nieprawidłowo, wziernik miał ciemne zabarwienie, a sprężarka była nadpalona i mocno zużyta.

Zakres naprawy: odzysk czynnika, demontaż uszkodzonych elementów, przebudowa układu rozprężnego, wymiana filtra, montaż króćców serwisowych na linii tłocznej i presostatu wysokiego ciśnienia, próba szczelności, próżnia i ponowne napełnienie. Po naprawie układ podjął pracę i osiągał wymagane parametry. Sprężarki na tym etapie nie wymieniono, dlatego w protokole zapisaliśmy, że jej dalszej trwałości nie da się określić.

CIL751A-C-V, zakład produkcyjny. Urządzenie nie chłodziło i było mocno zabrudzone olejem. Pęknięty skraplacz spowodował ucieczkę czynnika, sprężarka pracowała bez czynnika, a więc bez smarowania, i zatarła się. Ponadto pompa obiegowa nie tłoczyła. Wymieniliśmy sprężarkę, podjęliśmy próbę naprawy pompy, naprawiliśmy skraplacz lutem srebrnym, umyliśmy i osuszyliśmy obieg, wykonaliśmy próbę szczelności azotem technicznym i napełniliśmy układ R410A. Po naprawie chłodziarka pracowała poprawnie, z zaleceniem wymiany pompy na nową.

Pełny opis jednej z realizacji, chłodziarki CIL751AD-CL po nieudanej wymianie sprężarki przez inny serwis, znajdziesz we wpisie chłodziarka oleju Kwangrim po nieudanej naprawie.

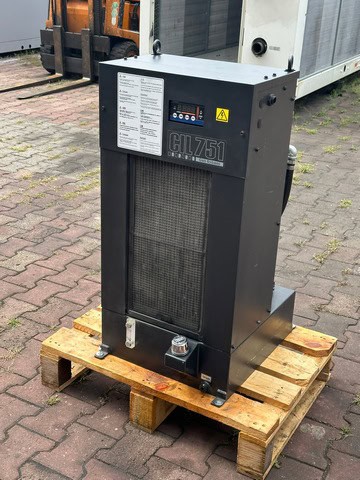

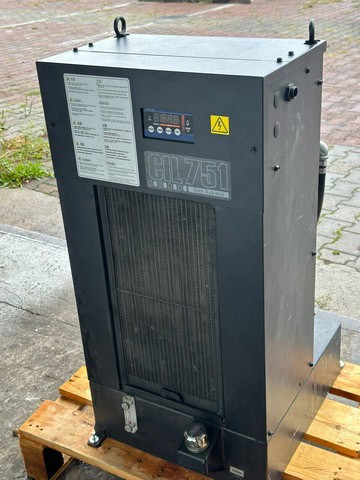

Serwis i modernizacja chłodziarek oleju Kwangrim

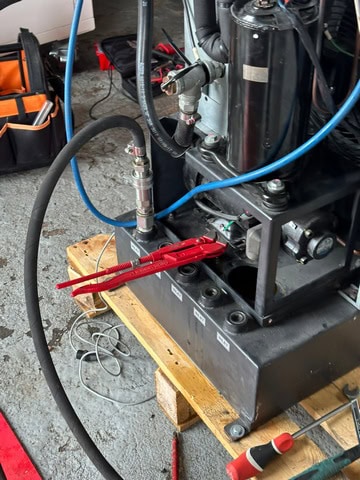

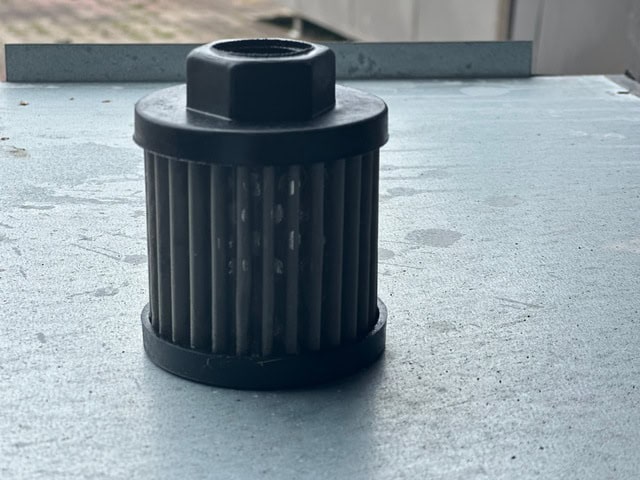

Filtr na ssaniu pompy oleju. Zatkany filtr obniża przepływ.

1. Zgłoszenie: pełny model i numer seryjny z tabliczki, kod alarmu, opis objawów i warunków, w jakich się pojawiają.
2. Przegląd zerowy na urządzeniu: ciśnienia manometrami cyfrowymi testo, prądy cęgami, szukanie nieszczelności detektorem, ocena wziernika, oleju, pompy i filtra oleju. Przegląd zerowy jest odrębną, płatną usługą.
3. Protokół i wycena. Klient decyduje o zakresie naprawy.
4. Naprawa na obiekcie albo w warsztacie w Wałsnowie: odzysk czynnika, luty twarde w osłonie azotu, próba azotem, próżnia, napełnienie na wagę. Części dobieramy i montujemy w ramach naprawy.
5. Uruchomienie i pomiar parametrów pracy po naprawie.

Modernizacja chłodziarki oleju Kwangrim wynika zwykle z tego, co wyjdzie w diagnostyce. W CIL751AD-CL-UK dołożyliśmy króćce serwisowe i presostat wysokiego ciśnienia oraz przebudowaliśmy układ rozprężny po awarii zaworu EEV. Gdy oryginalny sterownik jest uszkodzony i niedostępny, montujemy nowy, np. Carel, Dixell albo Eliwell, z własnymi czujnikami. Więcej o takich pracach na stronie automatyka chłodnicza.

F-gaz: obowiązek okresowej kontroli szczelności zależy od ilości czynnika wyrażonej w tonach ekwiwalentu CO2, nie od jego masy w kilogramach. Odzysk czynnika i prace przy obiegu wykonuje personel z certyfikatem F-gaz, a wykonane prace odnotowujemy w CRO. Zasady kontroli opisujemy na stronie przeglądy szczelności urządzeń chłodniczych.

Pytania i odpowiedzi

Co oznacza alarm AL02 w chłodziarce oleju Kwangrim?

Znaczenie kodu zależy od wersji sterownika, więc nie przyjmujemy go na wiarę. W naprawianym przez nas CIL751AD-CL-UK alarmowi AL02 towarzyszyło przegrzewanie sprężarki i okresowy brak chłodzenia, a przyczyną był zablokowany zawór EEV i zanieczyszczony obieg. O przyczynie rozstrzygają pomiary ciśnień, temperatur i prądów.

Po czym poznać, że olej w sprężarce jest kwaśny?

Sygnałem ostrzegawczym jest brązowy albo ciemny olej i ciemne zabarwienie we wzierniku. Rozstrzyga test kwasowości próbki oleju. Kwaśny olej oznacza, że sama wymiana sprężarki nie wystarczy.

Czy po spaleniu sprężarki wystarczy wymienić samą sprężarkę?

Nie. Bez wymiany filtra osuszacza i oczyszczenia obiegu kwas zostaje w układzie i trafia do nowej sprężarki. Widzieliśmy CIL751AD-CL po takiej naprawie: kwaśny olej, nieszczelny lut, nadpalone zaciski i kolejna wymiana sprężarki do wykonania.

Jaki czynnik jest w chiller oil Kwangrim?

W serii CIL producent stosuje R410A, a CIL751AD-CL ma 0,6 kg tego czynnika. Dla serii CIPL, np. CIPL 1501A, producent podaje R407C. Rodzaj i ilość czynnika zawsze odczytujemy z tabliczki znamionowej.

Czy sprzedajecie części zamienne?

Nie sprzedajemy części osobno. Sprężarki, zawory rozprężne, presostaty, pompy i sterowniki dobieramy i montujemy w ramach naprawy, po przeglądzie zerowym i akceptacji wyceny.

Czy takie urządzenie podlega kontroli szczelności?

To zależy od ilości czynnika przeliczonej na tony ekwiwalentu CO2, którą ustalamy dla konkretnego urządzenia na podstawie tabliczki. Niezależnie od tego odzysk czynnika i prace przy obiegu wykonuje personel z certyfikatem F-gaz, a prace odnotowujemy w CRO.

Zgłoszenie serwisu chłodziarki oleju Kwangrim

Do zgłoszenia przyda się zdjęcie tabliczki znamionowej, kod alarmu, opis objawów i informacja, czy urządzenie można zdemontować i przywieźć do warsztatu. Na tej podstawie umawiamy przegląd zerowy. Zgłoszenie można wysłać przez formularz zgłoszenia serwisowego.
