Sterownik El-Piast w centrali Klimor. Odczyt nastaw i diagnoza bez panelu

Sterownik El-Piast w centrali Klimor odczytujemy laptopem serwisowym przez USB albo Ethernet, także wtedy, gdy panel HMI jest uszkodzony, odłączony albo nikt nie ma instrukcji. Widzimy wszystkie nastawy, aktywne alarmy i stan podzespołów na schemacie centrali, a nastawy zmieniamy z zapisem w protokole. Zadzwoń: +48 501 179 381. Pracujemy w całej Polsce, z bazy serwisowej w Wałsnowie.

[Pokaz zdjęć]

Kiedy sterownik El-Piast wymaga serwisu

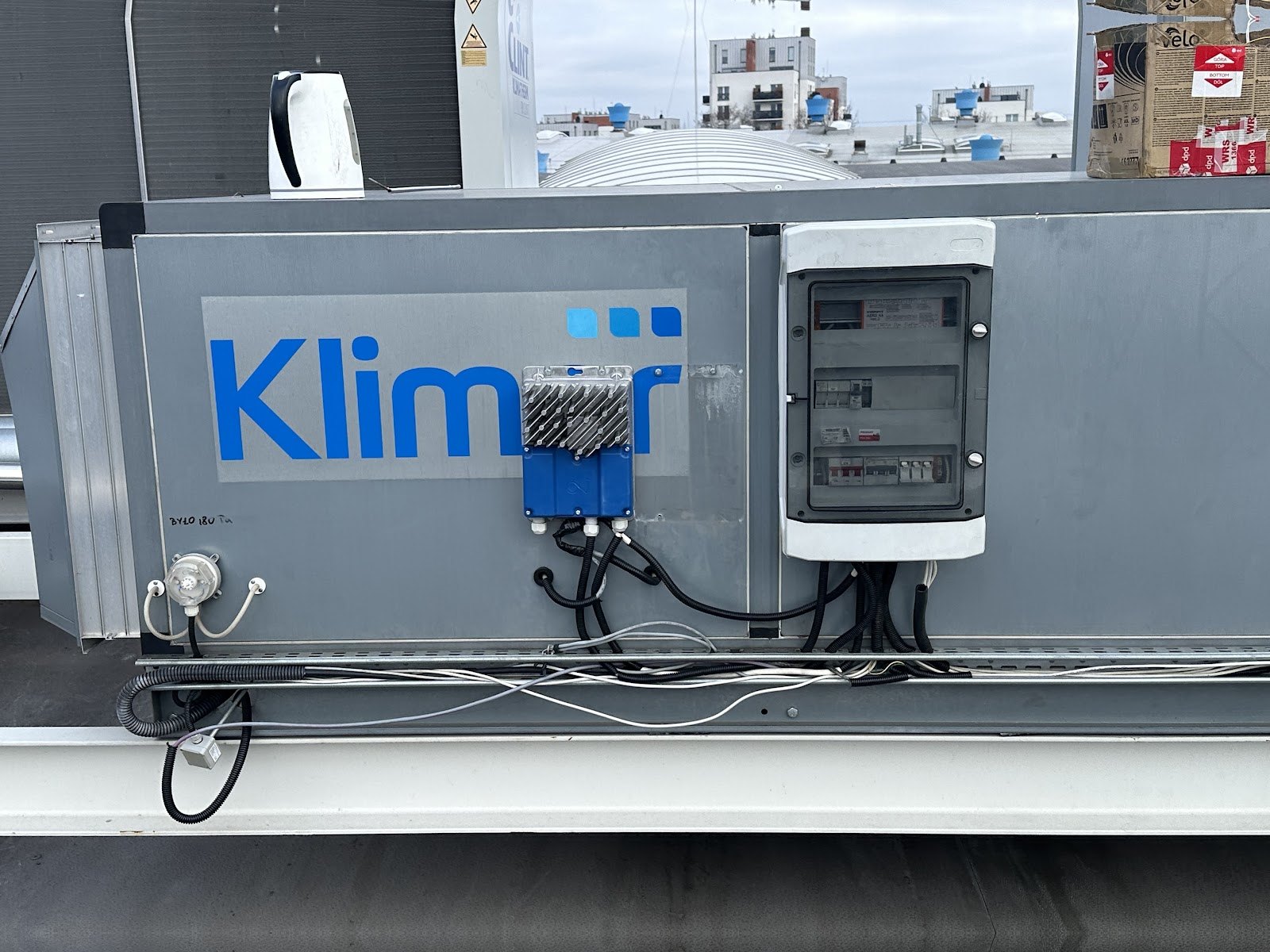

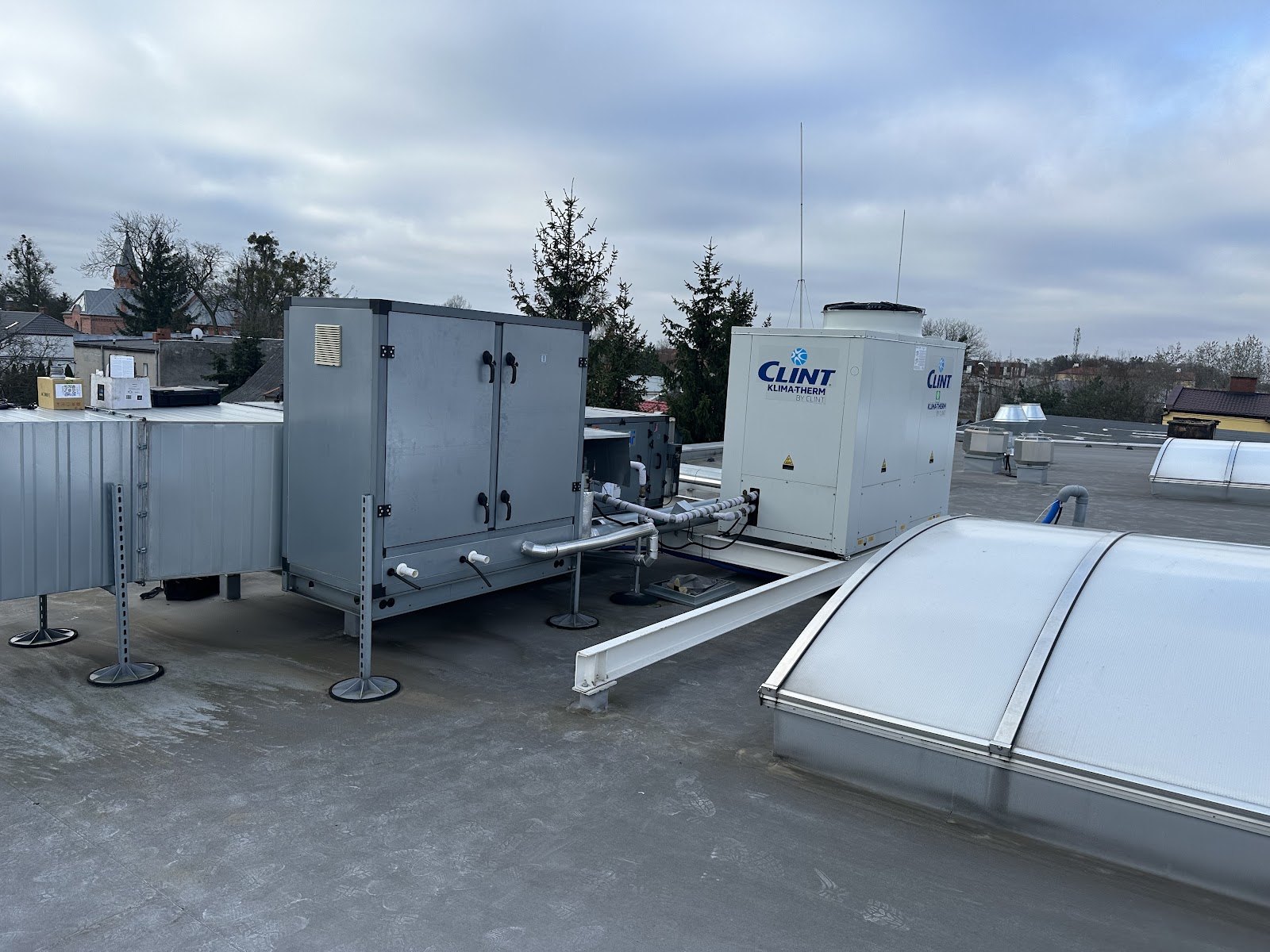

Sterowniki El-Piast z rodziny ELP11R32 pracują w centralach Klimor, między innymi serii EVO-S. Sterują wentylatorami, nagrzewnicą, chłodnicą, odzyskiem ciepła, przepustnicami i zabezpieczeniami. Gdy nastawa jest zła albo aktywny jest alarm blokujący, centrala staje albo grzeje i chłodzi obok potrzeb budynku.

Odczyt sterownika warto zlecić, gdy:

• Centrala stoi na alarmie blokującym, a kasowanie z panelu nic nie daje albo alarm wraca po kilku minutach.
• Panel HMI jest ciemny, uszkodzony albo odłączony i nikt nie widzi, co dzieje się w sterownicy.
• Temperatura nawiewu odbiega od zadanej, choć nastawa na panelu wygląda poprawnie.
• Ktoś zmieniał nastawy i nie wiadomo, jakie były po rozruchu.
• Wentylatory nie reagują na zmianę wydajności albo falownik zgłasza brak komunikacji.
• Brakuje dokumentacji i nikt nie wie, co oznacza kod alarmu.

Najdroższy błąd to kasowanie alarmów na próbę. Alarm termostatu przeciwzamrożeniowego skasowany zimą przy niesprawnej pompie albo zaworze nagrzewnicy kończy się zamarznięciem wężownicy, a wtedy naprawa dotyczy wymiennika, nie sterownika. Mechanikę, serie central i panele opisaliśmy na stronie serwis central wentylacyjnych Klimor. Tutaj zajmujemy się samym sterownikiem.

Diagnoza bez wyświetlacza i instrukcji producenta

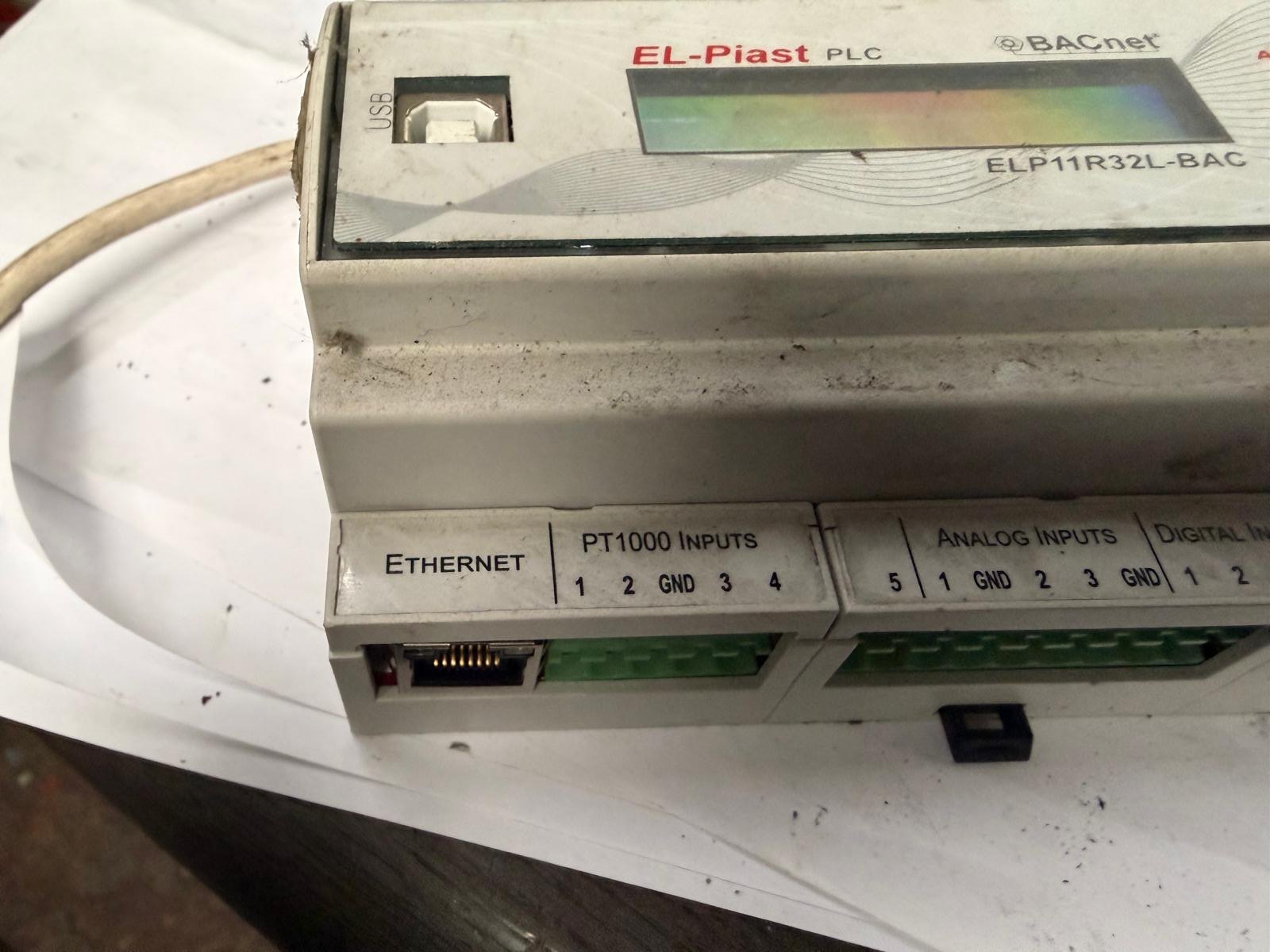

Laptop serwisowy łączymy ze sterownikiem kablem USB albo przez Ethernet. Sterowniki El-Piast serii ELP11R32L komunikują się protokołem Modbus, a nasz program czyta z nich wszystkie zmienne opisane w dokumentacji producenta. W centrali Klimor EVO-S to 643 pozycje: temperatury, stany wejść, wysterowanie wyjść, alarmy i nastawy. Panel HMI ani papierowa instrukcja nie są do tego potrzebne, bo opisy alarmów i wartości domyślne mamy w programie.

Program odczytuje też konfigurację zapisaną w sterowniku: typ centrali, rodzaj nagrzewnicy i chłodnicy, nawilżacz, adresy falowników i czujników na magistrali RS485. Wiemy więc, z jaką centralą mamy do czynienia, zanim otworzymy pierwsze drzwi rewizyjne.

Na ekranie widzisz schemat centrali z odczytami odświeżanymi co 2 sekundy:

• Temperatury ze wszystkich czujników centrali.
• Stan presostatów i termostatu przeciwzamrożeniowego.
• Sygnał na zawór trójdrogowy nagrzewnicy w procentach.
• Wysterowanie wentylatorów w procentach i hercach.
• Pracę pompy, przepustnic, sekcji DX i odzysku ciepła.
• Aktywne alarmy z opisem i listą rzeczy do sprawdzenia.

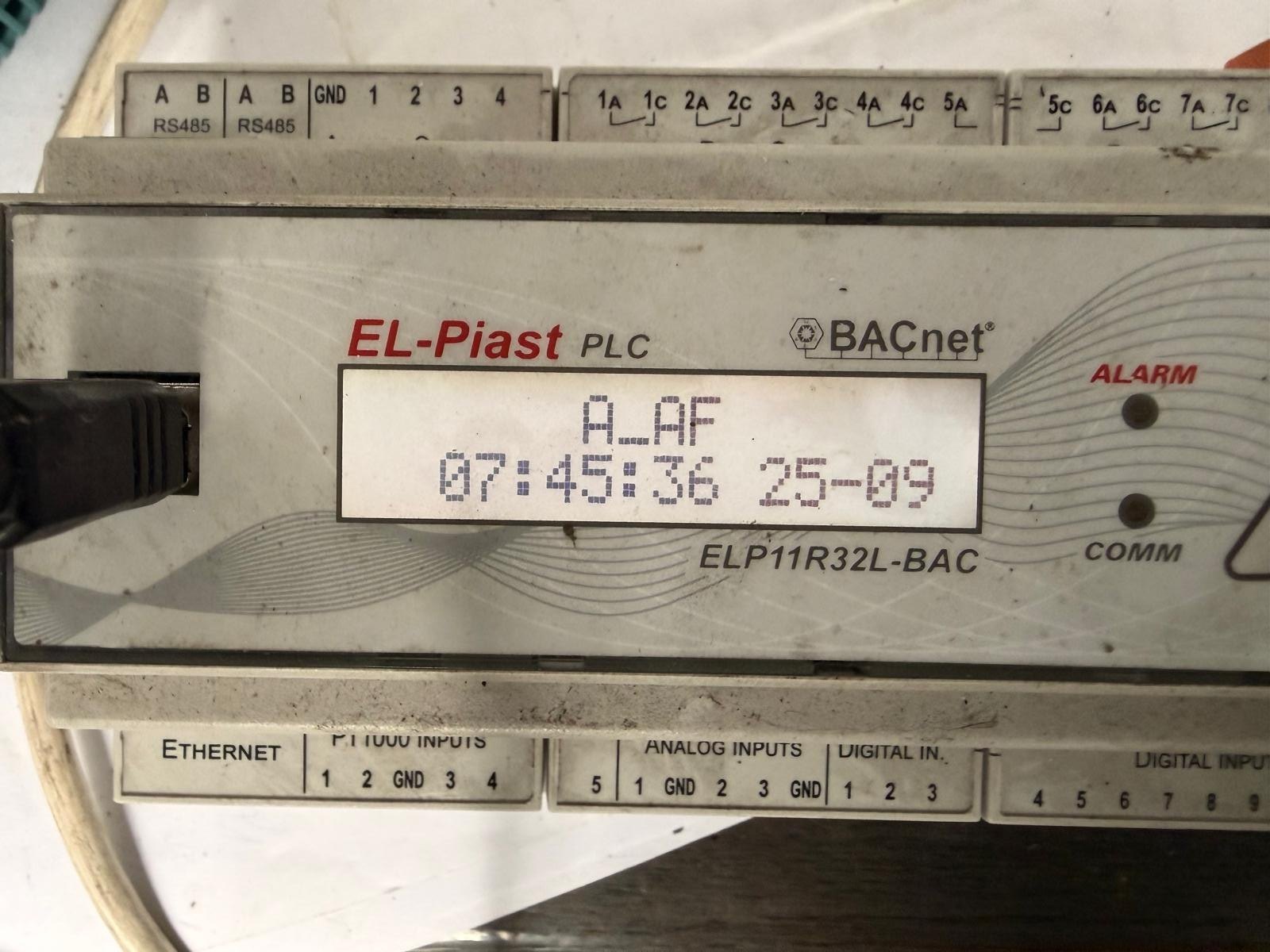

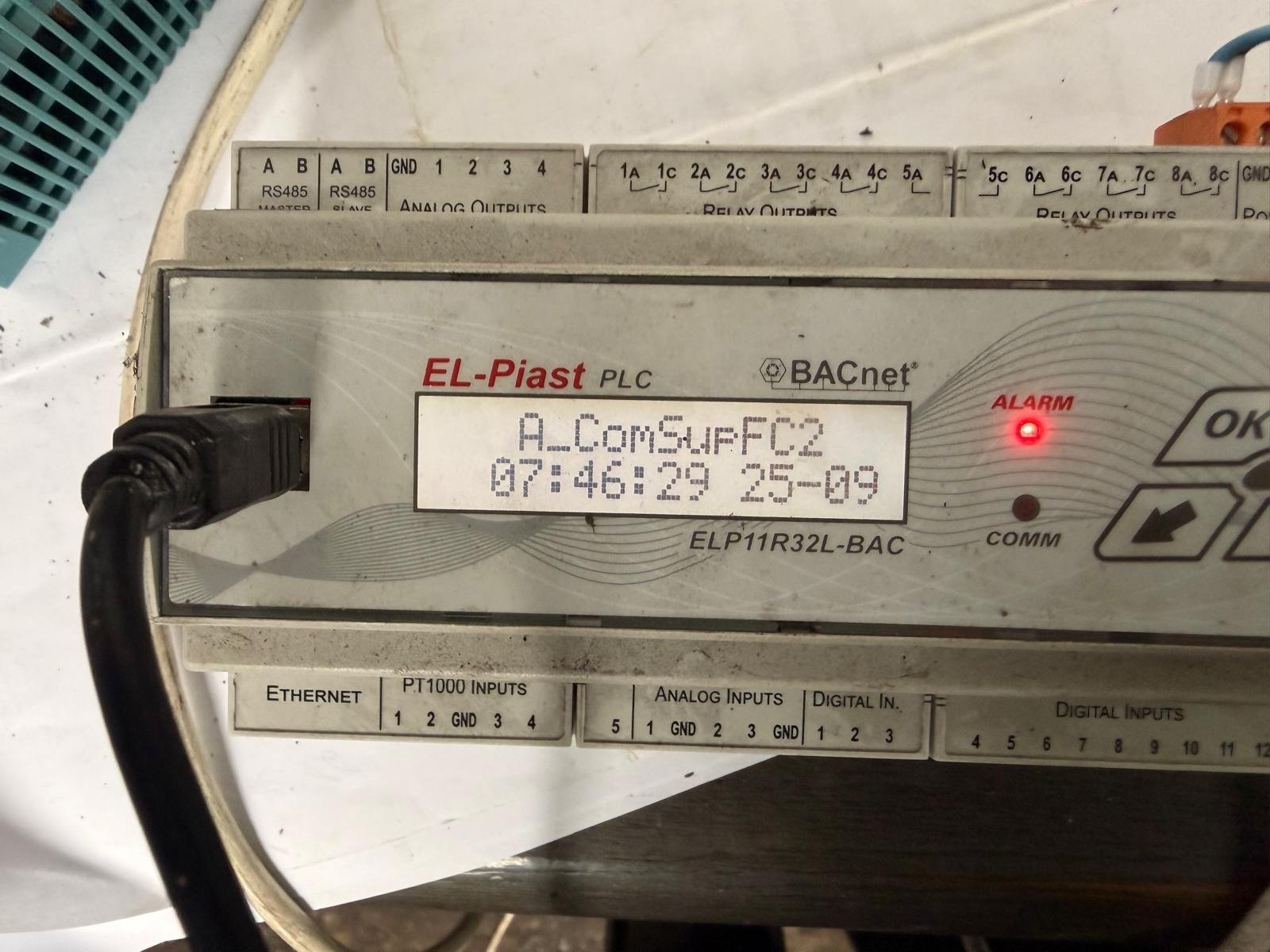

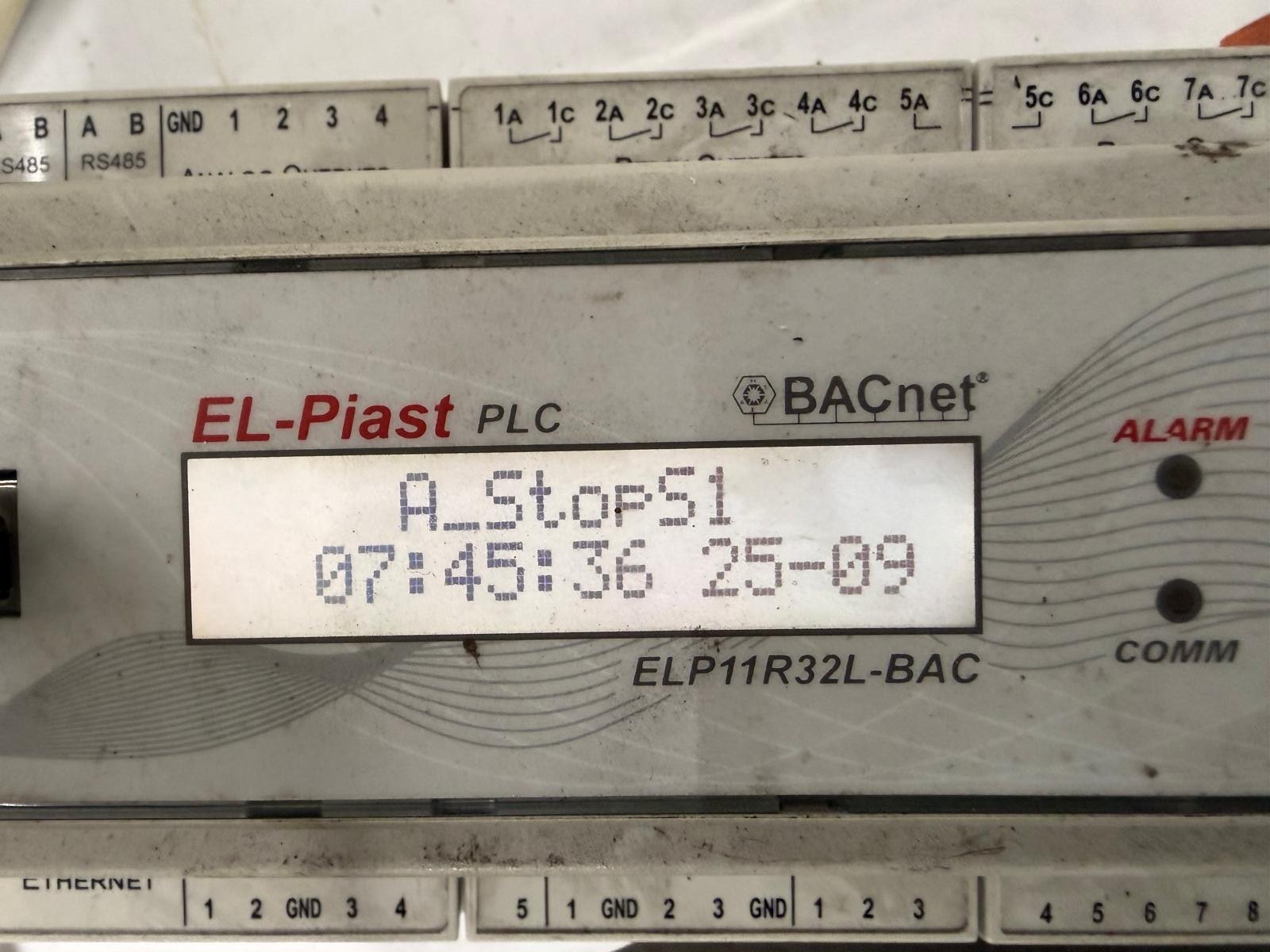

Procent otwarcia zaworu to sygnał wysłany przez sterownik, a nie pomiar położenia, dlatego pracę siłownika sprawdzamy na miejscu. Co 10 sekund program zapisuje odczyty do pliku, który otworzysz w Excelu. Z takiego zapisu widać, co działo się przed alarmem. Kody w rodzaju A_ComSupFC, A_Tsup czy A_AF mówią, który obwód zgłosił problem, a przyczynę pokazuje zestawienie alarmu z odczytami i oględzinami.

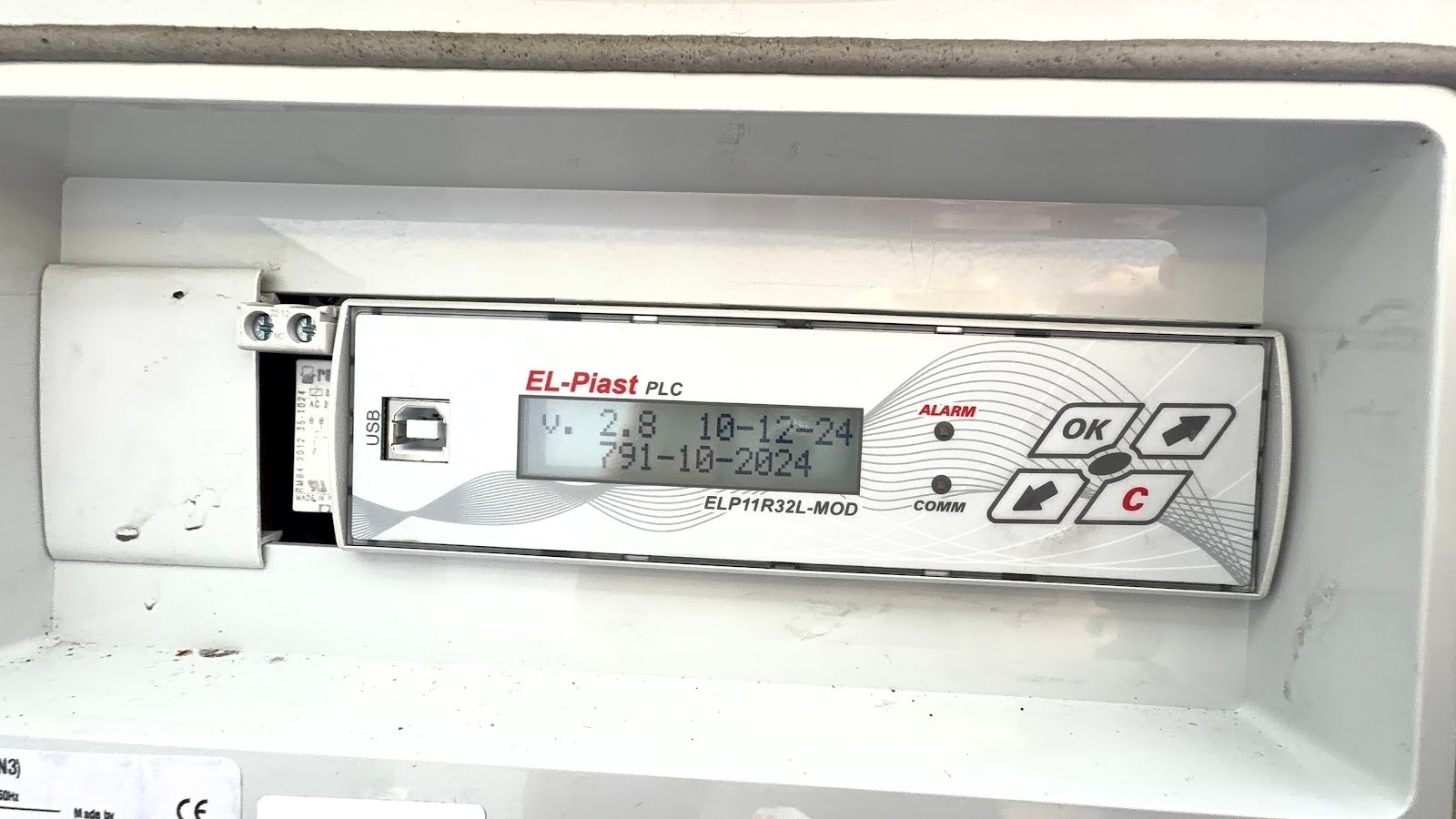

Różne wersje aplikacji w sterowniku mają różną mapę adresów. W jednej ze sprawdzonych przez nas wersji część zmiennych była przesunięta względem dokumentacji o dwie pozycje. Dlatego przed pierwszym zapisem porównujemy alarmy i kilka wartości z wirtualnym panelem producenta albo z wyświetlaczem sterownika. Dopóki się nie zgadzają, program pozwala tylko czytać.

Nastawy sterownika El-Piast: odczyt i korekta

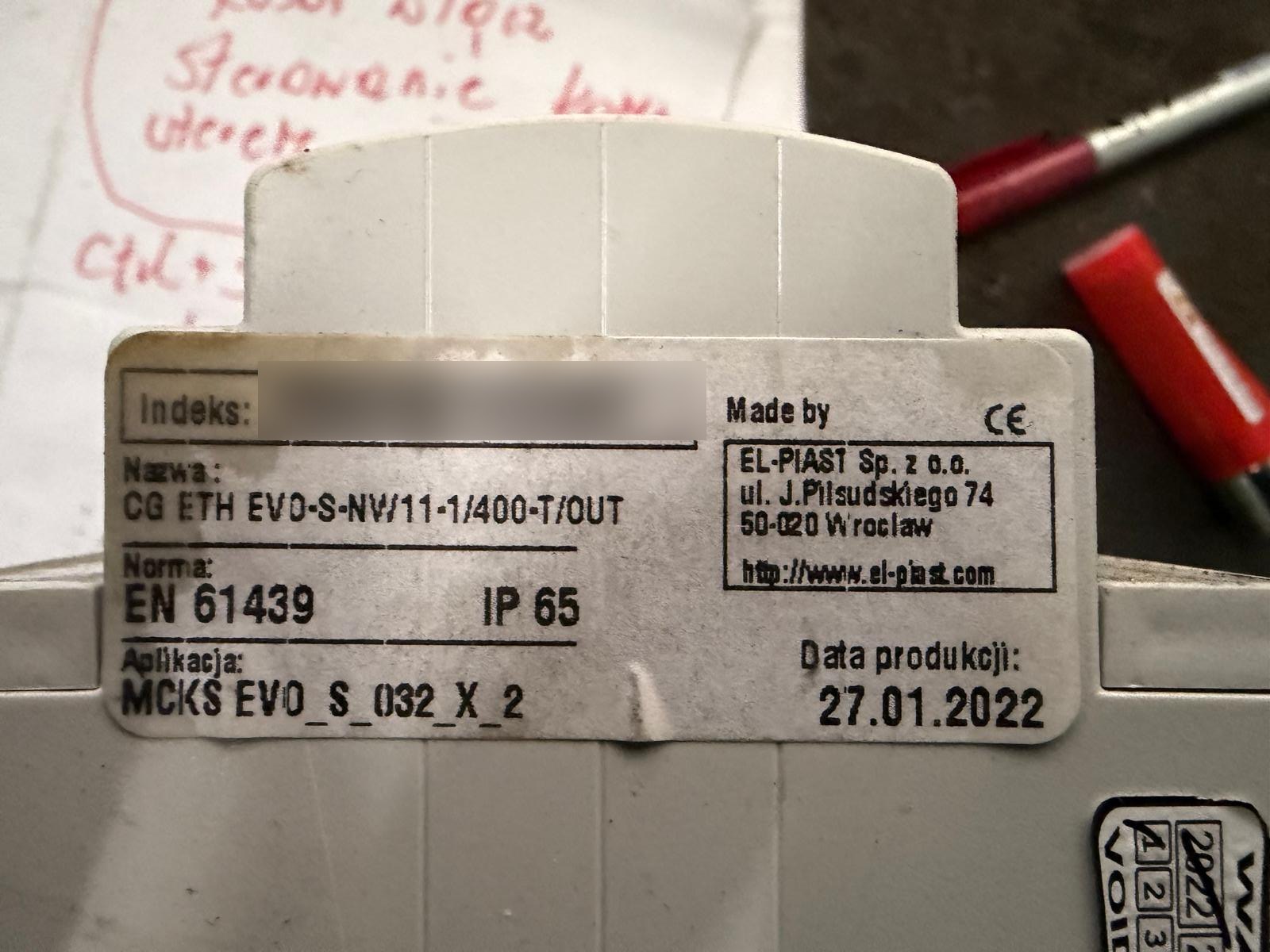

Tabliczka sterownicy: nazwa aplikacji mówi, jaką mapę zmiennych ma sterownik El-Piast.

Zaraz po podłączeniu program zapisuje stan zastany, czyli wszystkie nastawy i odczyty sprzed jakiejkolwiek zmiany. To dowód, jak centrala była ustawiona w dniu naszego przyjazdu. Potem porównujemy nastawy z wartościami domyślnymi z dokumentacji producenta i wypisujemy każde odchylenie, na przykład progi temperatury nawiewu albo parametry wygrzewania nagrzewnicy przed startem.

Korektę robimy według stałych zasad:

• Zmieniamy jedną nastawę naraz i od razu robimy odczyt kontrolny ze sterownika.
• Każda zmiana trafia do dziennika z wartością poprzednią i nową.
• Menu serwisowe i kasowanie alarmów wymagają świadomego odblokowania.
• Kod aplikacji, czyli typ i konfiguracja centrali, jest zablokowany przed zapisem.
• Powrót do wartości producenta robimy pojedynczo, też z odczytem kontrolnym.

Przy kolejnej wizycie program pokazuje różnice od poprzedniej. Widać wtedy, czy ktoś przestawiał temperatury albo wydajność wentylatorów, zanim problem wrócił. Dla działu utrzymania ruchu to gotowa historia centrali, bez szukania starych protokołów.

Test podzespołów i wykluczenie uszkodzonego czujnika

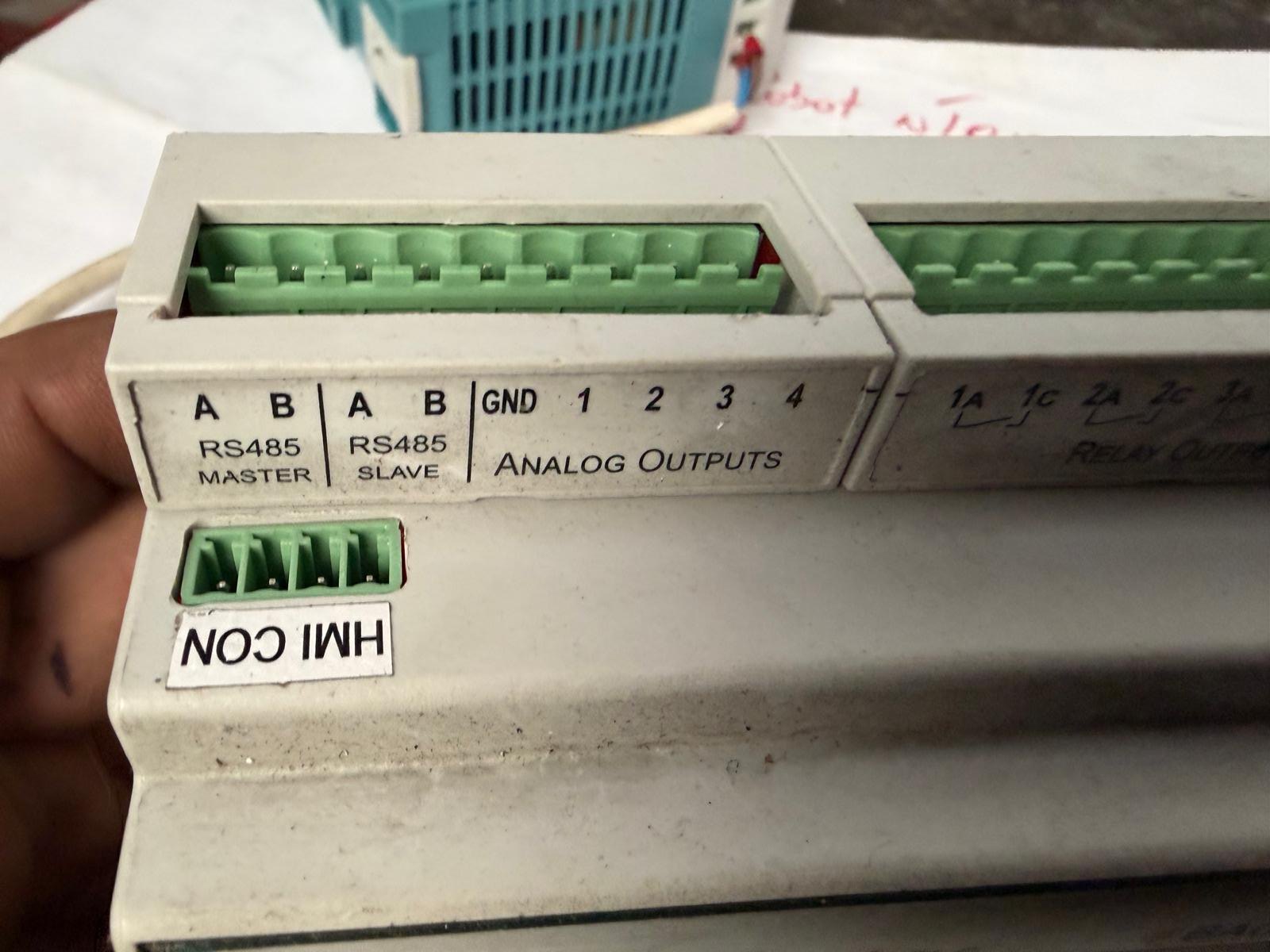

Sterownik El-Piast ma menu serwisowe do emulacji wejść i wymuszania wyjść. Korzystamy z niego z laptopa, bez rozbierania centrali:

• Emulacja wejść cyfrowych, czujników temperatury i wejść analogowych.
• Wymuszenie przekaźników, na przykład pompy nagrzewnicy albo przepustnic.
• Wymuszenie wyjść analogowych, na przykład sygnału na zawór nagrzewnicy.

W praktyce sprawdzamy nagrzewnicę w lipcu i siłownik zaworu bez czekania, aż sterownik sam go wysteruje. Od razu widać, czy problem leży w podzespole, w okablowaniu, czy w sterowniku. Pozostałe prace przy centrali, od falowników po odzysk ciepła, obejmuje nasz serwis central wentylacyjnych.

Gdy czujnik jest uszkodzony, a nowy trzeba zamówić, możemy po uzgodnieniu z Tobą czasowo wyłączyć go z logiki sterowania, żeby centrala pracowała do wymiany. Zabezpieczeń nie zostawiamy wyłączonych: sygnał ppoż., termostat przeciwzamrożeniowy i pompa nagrzewnicy mają w programie osobne ostrzeżenie. Przed wyjazdem przechodzimy listę kontrolną. Emulacje użyte do testów wracają do stanu normalnego, a wykluczenie zostawione do czasu wymiany czujnika jest opisane w raporcie.

Jak przebiega zlecenie i co dostajesz

• Zgłoszenie: zdjęcie tabliczki centrali i sterownicy, kod alarmu, opis objawu.
• Audyt na obiekcie: podłączenie laptopa, zapis stanu zastanego, alarmy, nastawy, schemat i oględziny podzespołów.
• Raport audytu i Twoja decyzja: naprawa od razu, oferta na naprawę z częściami albo tylko audyt.
• Naprawa: usunięcie przyczyny, skasowanie alarmów, korekta nastaw z odczytem kontrolnym.
• Test po naprawie: 15 minut pracy bez alarmu blokującego i kontrola w trzech punktach.
• Raport końcowy: stan przed i po, lista zmian nastaw, zalecenia na kolejny sezon.

Audyt jednej centrali na miejscu trwa zwykle do 3 godzin. Przy kilku centralach na obiekcie planujemy wizytę tak, żeby jeden przyjazd objął wszystkie sterowniki. Naprawy nie wyceniamy bez diagnostyki, bo ten sam kod alarmu potrafi mieć kilka przyczyn. Oferta powstaje na podstawie raportu, a dojazd z Wałsnowa rozliczamy jawnie, w obie strony.

Koszt prac po audycie zależy od liczby central, dostępu, liczby uszkodzonych podzespołów i czasu dostawy części. Jeśli centrala ma chłodnicę z bezpośrednim odparowaniem, prace na obiegu chłodniczym prowadzą technicy z certyfikatem F-gaz, a kontrola szczelności jest osobną usługą. Filtry, wentylatory i sprawność odzysku sprawdzamy w ramach usługi przeglądy central wentylacyjnych.

Pytania i odpowiedzi

Czy sterownik El-Piast da się odczytać, gdy panel HMI nie działa?

Tak. Łączymy się bezpośrednio ze sterownikiem przez USB albo Ethernet i widzimy te same dane co na panelu, a do tego stany wejść i wyjść. Uszkodzony panel można wymienić później, a przyczynę alarmu poznasz od razu.

Czy możecie po prostu skasować alarm i uruchomić centralę?

Kasujemy alarm po usunięciu przyczyny. Alarm z zabezpieczenia nagrzewnicy skasowany bez sprawdzenia pompy i zaworu to ryzyko zamarznięcia wężownicy. Przyczyna i sposób skasowania trafiają do raportu.

Czy obsługujecie sterowniki El-Piast w centralach innych producentów?

Tak. El-Piast produkuje sterowniki ELP11R32, ELP11R32L i ELP14R18 z aplikacjami do central wentylacyjnych, spotykane także w urządzeniach innych marek niż Klimor. Łączymy się tak samo, a przed pierwszym zapisem sprawdzamy mapę zmiennych, bo inna aplikacja ma inny układ adresów.

Czy dostanę dokumentację sterownika?

Dokumentacji producenta nie przekazujemy. Dostajesz raport: alarmy, nastawy zastane i zmienione, odchylenia od wartości domyślnych i zalecenia. Z takim raportem obsługa i kolejny serwis wiedzą, jak centrala jest ustawiona.

Ile trwa diagnoza sterownika centrali Klimor na obiekcie?

Zwykle do 3 godzin na jedną centralę, łącznie z oględzinami podzespołów. Odczyt i zapis stanu zastanego robimy zaraz po podłączeniu laptopa. Przy kilku centralach planujemy całą wizytę z wyprzedzeniem.

Zgłoś centralę, przygotuj te dane

Zadzwoń albo napisz, zanim ktoś zacznie kasować alarmy i zmieniać nastawy na próbę. Przygotuj:

• Zdjęcie tabliczki znamionowej centrali.
• Zdjęcie tabliczki sterownicy, na której jest nazwa aplikacji sterownika.
• Kod alarmu z panelu albo zdjęcie ekranu.
• Lokalizację centrali i informację o dostępie: dach, maszynownia, podnośnik.

Telefon: +48 501 179 381. E-mail: info@skic.com.pl. Baza serwisowa: Wałsnów 22b, 26-505 Wałsnów. Pracujemy od poniedziałku do piątku, 7:00 do 16:00, w całej Polsce.
