Naprawa nawilżacza Baldwin BasicLiner 2.0 L, błąd F7
Jeden kod błędu, cztery niezależne awarie

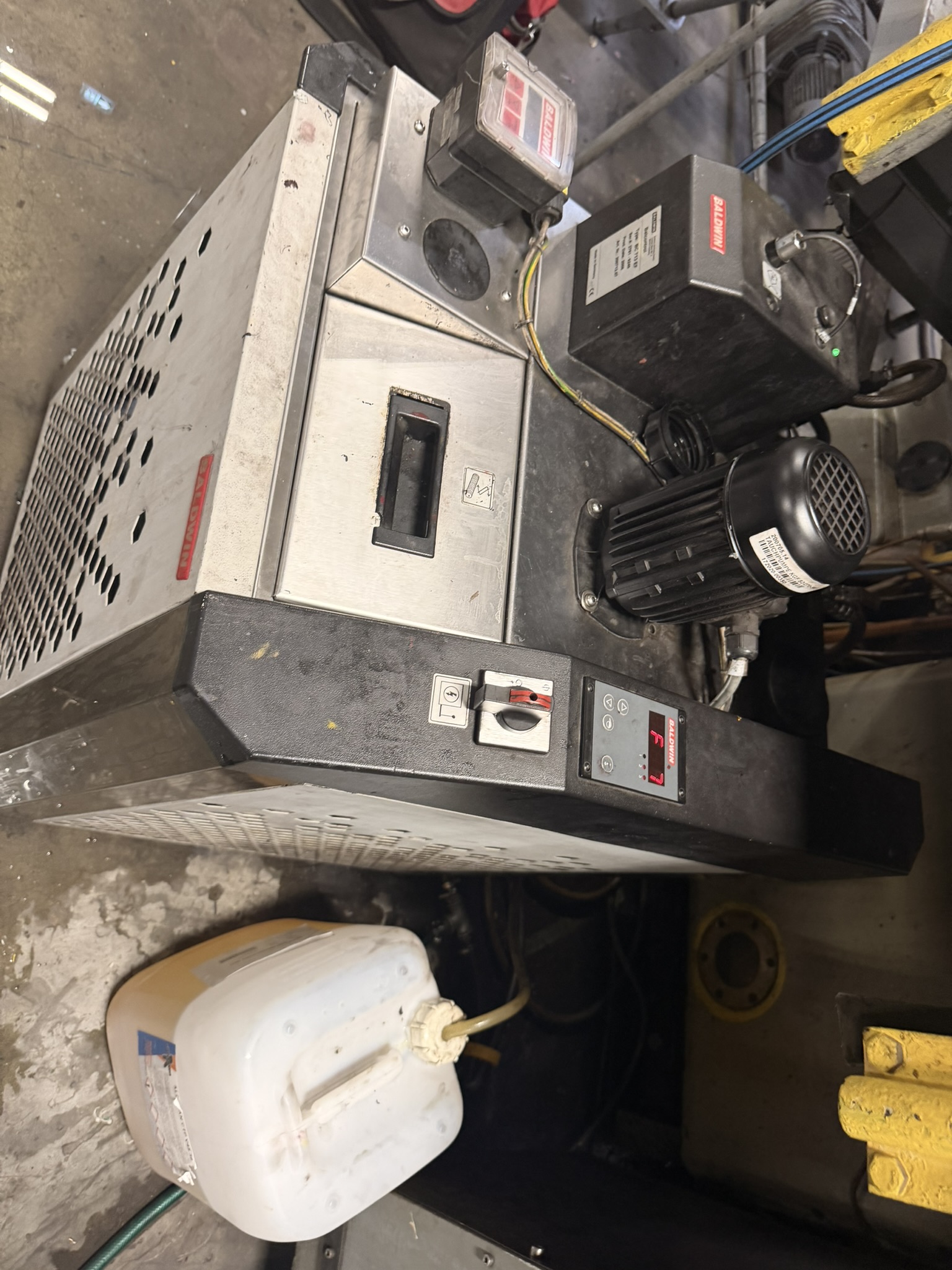

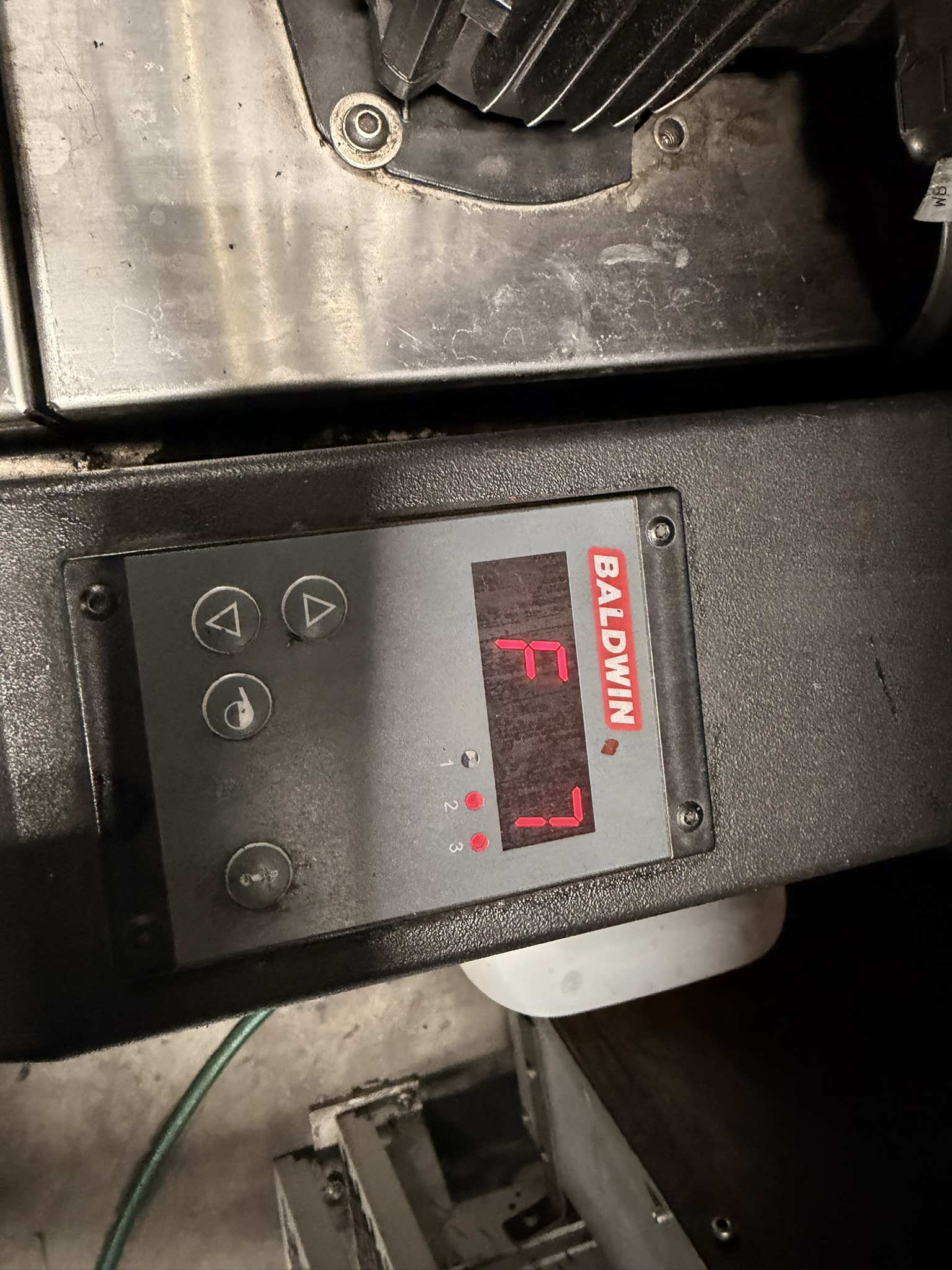

Drukarnia offsetowa na Śląsku zgłosiła zatrzymany nawilżacz Baldwin BasicLiner 2.0 L. Na panelu świecił kod F7, maszyna drukująca stała. Zlecenie obejmowało wyłącznie diagnostykę, bez zgody na naprawy, więc każda czynność wykraczająca poza oględziny wymagała osobnej decyzji zakładu.
Po sześciu godzinach pracy obraz wyglądał tak: jeden widoczny objaw i cztery niezależne od siebie usterki pod spodem. Opisujemy ten przypadek, bo jest typowy dla nawilżaczy offsetowych po piętnastu latach eksploatacji, a jednocześnie pokazuje, dlaczego diagnostyka prowadzona od wyświetlacza kończy się wymianą sprawnych podzespołów.
Spis treści:
Co realnie ustaliliśmy na obiekcie
| Usterka | Jak ją potwierdziliśmy | Skutek dla druku |
|---|---|---|
| Uszkodzony zasilacz 24 V DC układu sterowania | Pomiar napięcia na szynie zasilania sterowania | Urządzenie zablokowane, kody na wyświetlaczu niewiarygodne |
| Uszkodzona szyna pływaków, czyli trójstanowy czujnik poziomu cieczy | Pomiar obwodu na wypiętej listwie zaciskowej sterownika | Blokada pracy, zaburzone dozowanie buforu |
| Nieszczelny elektrozawór wody świeżej z uszkodzoną cewką | Kontrola przecieku przy zamkniętym zaworze, pomiar obwodu cewki | Rozcieńczanie roztworu, spadek stężenia IPA i buforu |
| Ubytek czynnika R134a od 15 do 20 procent i zdławiony filtr osuszacz | Kontrola parametrów pracy, pomiar różnicy temperatur na filtrze | Spadek wydajności chłodniczej, niestabilna temperatura roztworu |
Żadna z tych czterech usterek nie wynikała z pozostałych. Zbiegły się w czasie, a sterownik pokazał tylko tę, która zadziałała pierwsza.
Dlaczego kodu F7 nie odczyta się z instrukcji
Baldwin nie opublikował tabeli kodów alarmowych dla tej generacji sterownika. Nie ma jej w instrukcji obsługi, nie krąży w sieci i nie pokrywa się z żadnym typowym sterownikiem chłodniczym, jakim jest Dixell, Eliwell czy Carel. Kody z rodziny F są generowane przez panel Baldwina na podstawie stanu wejść alarmowych modułu wejść i wyjść, a numeracja zależy od konfiguracji konkretnego egzemplarza.
Wniosek praktyczny jest niewygodny, ale jednoznaczny: nie istnieje uniwersalna odpowiedź na pytanie, co oznacza F5, F6, F7 czy F8 w nawilżaczu Baldwin. Serwisant, który dopasowuje kod do tabeli z innego urządzenia, wymieni sprawny podzespół i wróci po tygodniu do tej samej usterki, tym razem z rachunkiem za część, która niczemu nie zawiniła.

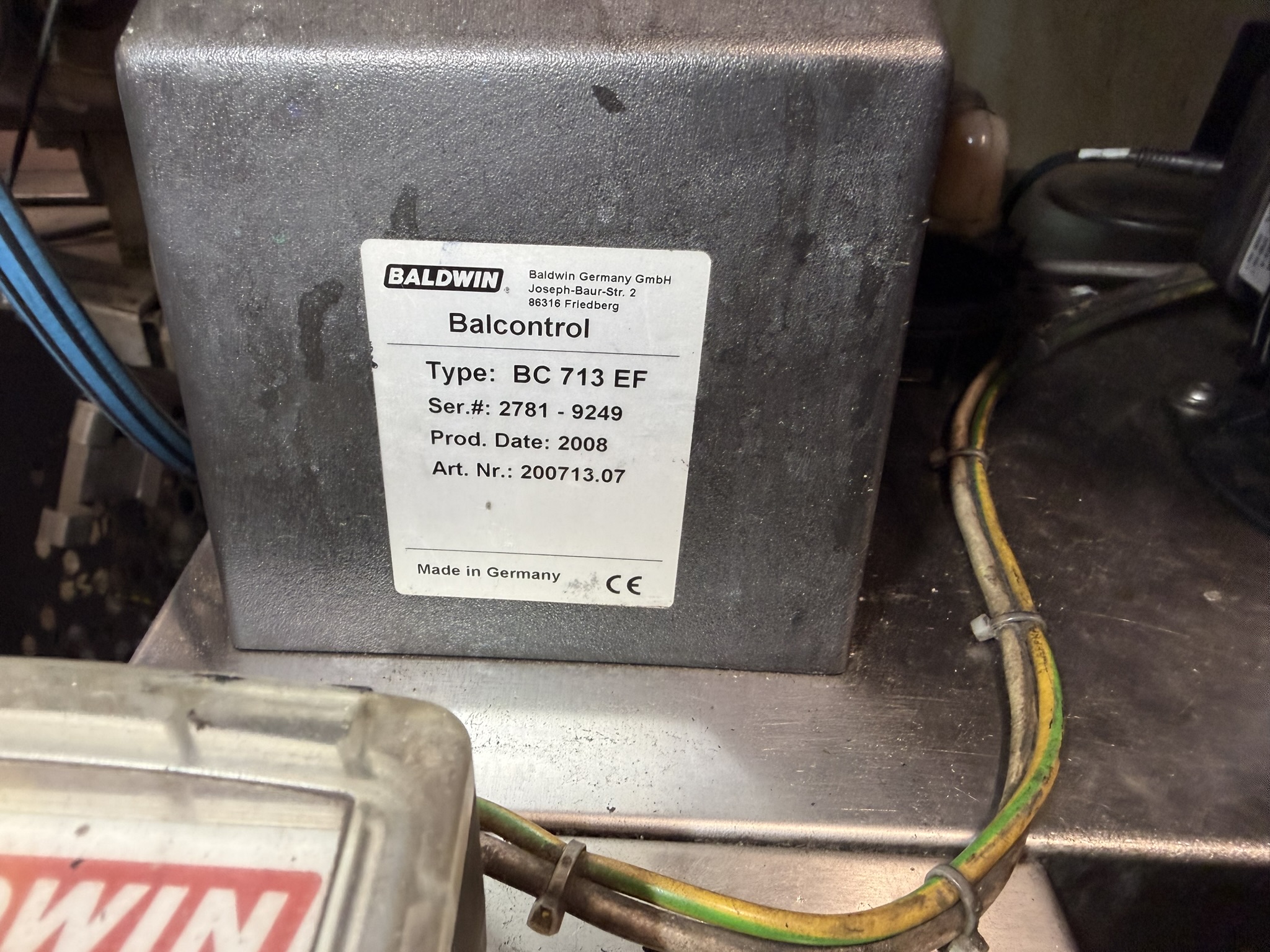

Pewną drogę daje numer schematu elektrycznego z tabliczki znamionowej. To on identyfikuje egzemplarz w archiwum producenta i pozwala przypisać kody do rzeczywistych wejść. Przy zgłoszeniu awarii warto go odczytać razem z numerem artykułu i numerem seryjnym.
Diagnostyka od listwy zaciskowej, a nie od wyświetlacza
Metoda, którą stosujemy w urządzeniach bez dostępnej dokumentacji kodów, jest prosta i daje wynik pewny dla konkretnego egzemplarza:
- Otwarcie szafy sterowniczej i identyfikacja listwy wejść alarmowych sterownika.
- Pomiar napięć w obwodach zasilania i sterowania, zanim cokolwiek innego zostanie dotknięte.
- Wypięcie listwy zaciskowej i pomiar poszczególnych obwodów od strony okablowania, co rozdziela usterkę czujnika od usterki wejścia sterownika.
- Przypisanie rozwartego wejścia do konkretnego podzespołu według schematu elektrycznego.
- Kontrola parametrów pracy układu chłodniczego niezależnie od tego, co pokazuje panel.
Przy urządzeniu, w którym sama sprężarka kosztuje kilka tysięcy złotych, różnica między przyczyną ustaloną a wywnioskowaną przekłada się wprost na rachunek klienta.
Awaria pierwsza: zasilacz 24 V DC, czyli dlaczego kod kłamał

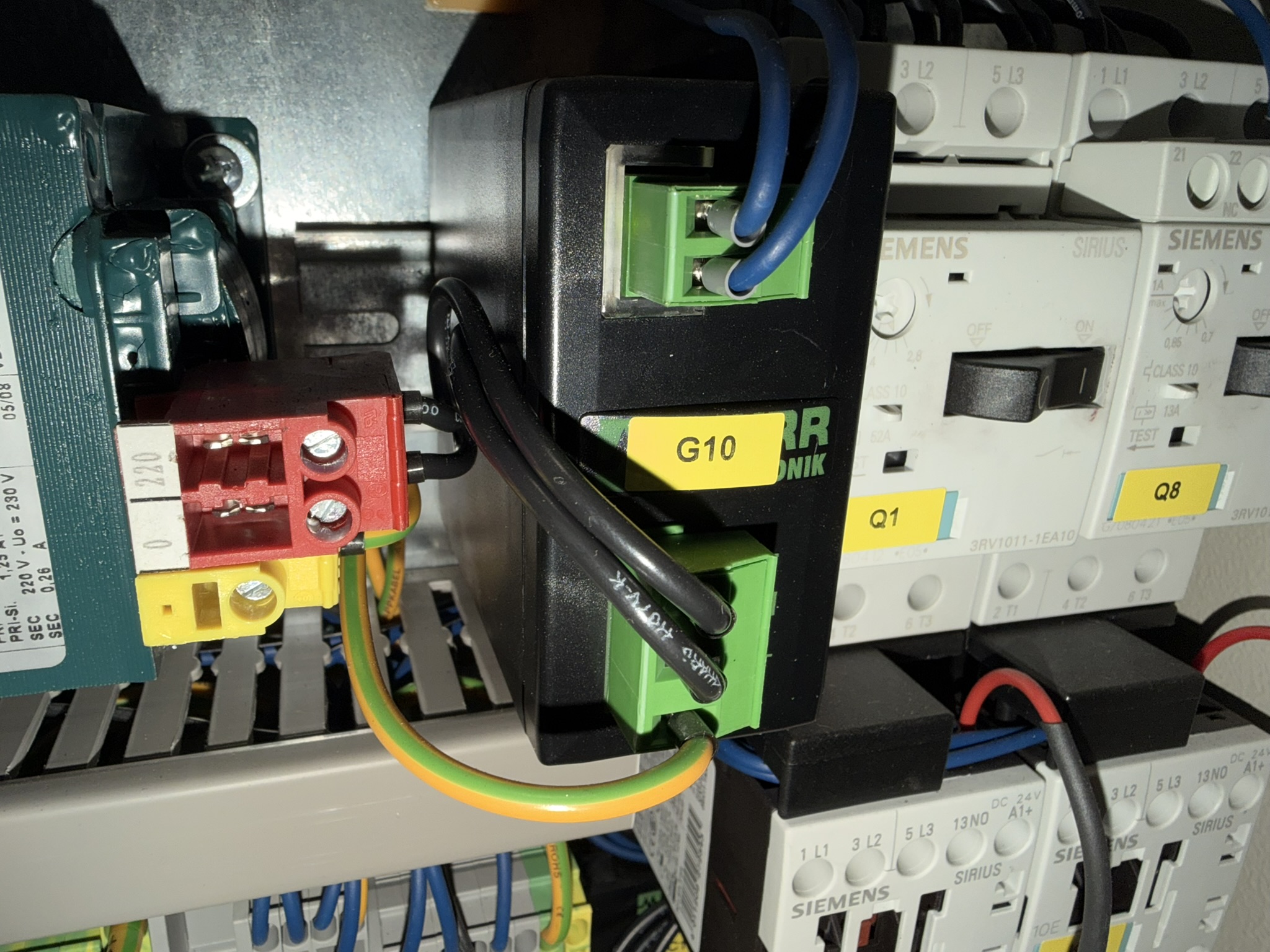

Pomiar wykazał niesprawny zasilacz 24 V DC zasilający moduł wejść i wyjść, panel sterujący oraz obwody alarmowe. To ustalenie zmieniło kolejność wszystkich dalszych prac.
Przy padniętym zasilaniu sterowania wejścia modułu przyjmują przypadkowe stany, więc każdy kod na wyświetlaczu jest przypadkowy. Dopóki napięcie nie wróci do wartości nominalnej, dalsza diagnostyka nie ma podstaw. To jest najczęstszy błąd popełniany przy tych urządzeniach: serwis czyta kod, wymienia wskazany podzespół i dopiero potem odkrywa, że zasilacz nie dawał napięcia.

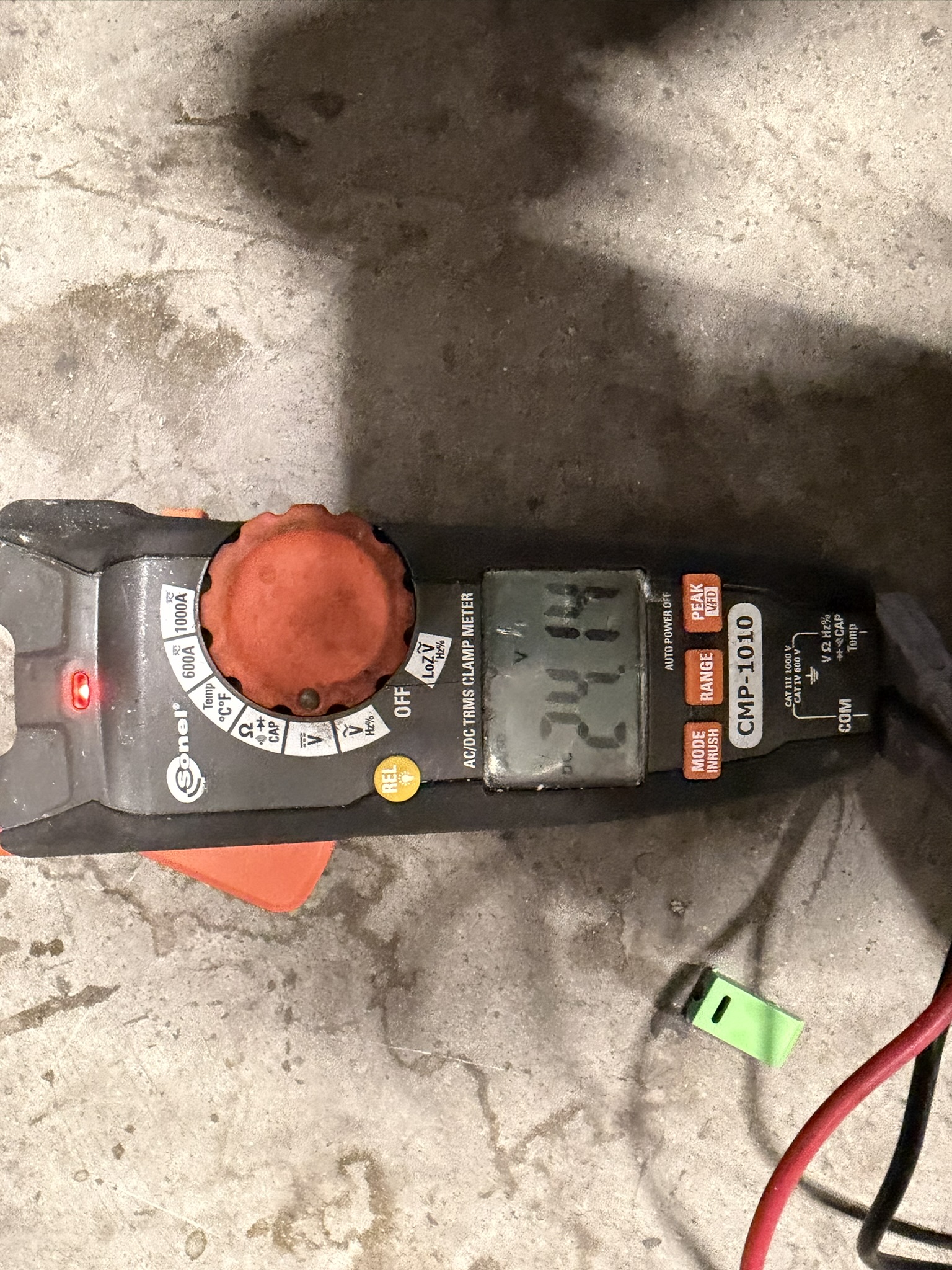

Po wymianie zasilacza wykonaliśmy pomiar kontrolny. Wskazanie 24,14 V DC potwierdziło prawidłowe zasilanie układu sterowania. Każdą wymianę podzespołu kończymy pomiarem, bo dopiero wartość na mierniku jest dowodem, że problem został usunięty, a nie przykryty.
Awaria druga: szyna pływaków, rzeczywista przyczyna kodu F7

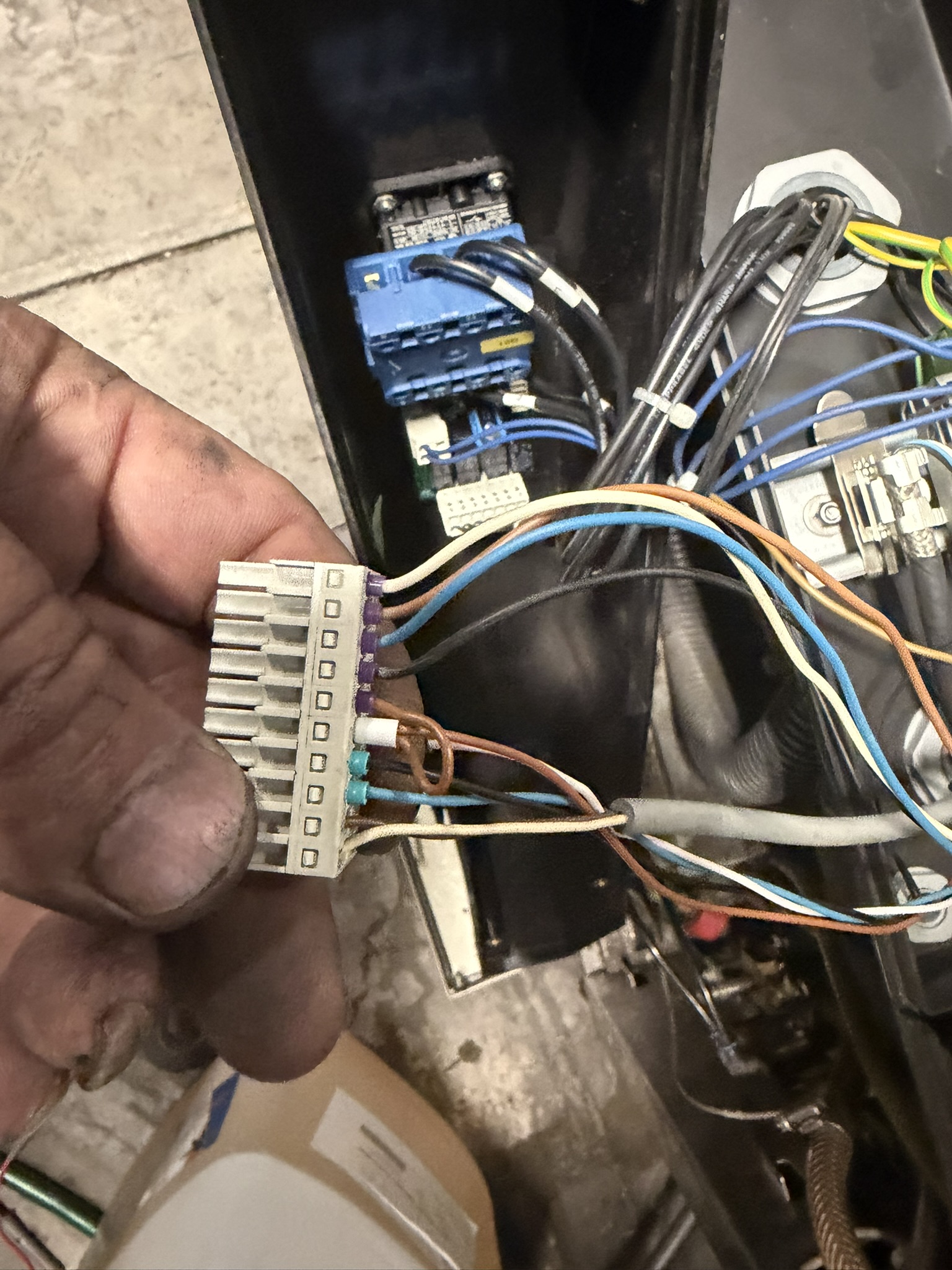

Po przywróceniu zasilania sterowania kod F7 wracał. Pomiar obwodu na wypiętej listwie zaciskowej wykazał uszkodzenie szyny pływaków, czyli trójstanowego czujnika poziomu cieczy w zbiorniku roztworu nawilżającego. To była właściwa przyczyna alarmu.
Czujnik poziomu w nawilżaczu offsetowym nie jest elementem drugorzędnym. Jego sygnał blokuje pracę urządzenia i steruje dozowaniem buforu, a więc wpływa bezpośrednio na skład roztworu nawilżającego trafiającego na formy.
Przepięliśmy przewody tak, aby kontrola słupa wody pracowała poprawnie i prawidłowo oddziaływała na dozowanie. Urządzenie ruszyło. Opisaliśmy to jednak zakładowi wprost jako rozwiązanie warunkowe: sam czujnik pozostaje niesprawny i wymaga regeneracji albo wymiany. Obejście dopuszcza maszynę do pracy, ale nie przywraca pełnej funkcji zabezpieczenia przed przelaniem zbiornika. Klient, który tego nie wie, dowiaduje się o tym w najgorszym możliwym momencie, czyli po zalaniu stanowiska w nocy.
Awaria trzecia: nieszczelny elektrozawór uzupełniania wody
Elektrozawór na dopływie wody świeżej przepuszczał wodę mimo pozostawania w stanie zamkniętym, a jego cewka była uszkodzona. Skutki takiej usterki widać nie w szafie sterowniczej, tylko na arkuszu:
- niekontrolowane uzupełnianie zbiornika i rozcieńczanie roztworu nawilżającego,
- spadek stężenia alkoholu izopropylowego i buforu,
- rozjeżdżające się przewodność i pH, a za nimi tonowanie, emulgowanie i rosnąca makulatura,
- w skrajnym przypadku przelanie zbiornika poza godzinami pracy zakładu.
Jak parametry roztworu przekładają się na jakość druku, rozpisaliśmy w artykule o parametrach roztworów nawilżających w poligrafii. Jeżeli razem z nawilżaczem pracuje moduł dozowania alkoholu, warto sprawdzić też kalibrację dozowników alkoholu maszyn offsetowych, ponieważ nieszczelny dopływ wody i rozkalibrowany dozownik dają na wydruku bardzo podobny obraz. Rozróżnienie tych dwóch przyczyn bez pomiaru jest praktycznie niemożliwe.
Awaria czwarta: ubytek R134a i zdławiony filtr osuszacz
Kontrola parametrów pracy układu chłodniczego wykazała niedobór czynnika rzędu 15 do 20 procent napełnienia fabrycznego. Przy napełnieniu 1,2 kg oznacza to ubytek około 0,18 do 0,24 kg R134a. Dodatkowo różnica temperatur na wejściu i wyjściu filtra osuszacza sięgała blisko 2 stopni Celsjusza, co jednoznacznie wskazuje na jego zdławienie.
W tym miejscu kończy się miejsce na skróty. Ubytek czynnika w układzie hermetycznym oznacza nieszczelność, a zgodnie z art. 3 ust. 3 rozporządzenia Parlamentu Europejskiego i Rady (UE) nr 517/2014 uzupełnienie czynnika przed usunięciem nieszczelności jest niedopuszczalne. Obowiązek ten nie zależy od progu 5 ton ekwiwalentu CO2, poniżej którego to urządzenie się mieści.
Serwis, który po prostu dobija gaz i odjeżdża, łamie przepis i naraża zakład na powtórkę tej samej awarii za kilka miesięcy, tym razem z ryzykiem uszkodzenia sprężarki pracującej bez dostatecznego chłodzenia i smarowania. Prawidłowy zakres naprawy obiegu obejmuje odzysk pozostałości czynnika, lokalizację i usunięcie nieszczelności, wymianę filtra osuszacza, próbę ciśnieniową azotem, wakuowanie instalacji oraz napełnienie czynnikiem do wartości nominalnej.
W nawilżaczach pracujących na roztworze z buforem i alkoholem najczęstszym miejscem wycieku bywa parownik płytowy, dlatego ten podzespół sprawdzamy w pierwszej kolejności. Warto o tym wiedzieć przed zamówieniem naprawy, ponieważ wymiana parownika to zupełnie inna skala kosztu niż zalutowanie złącza.
Efekt wizyty

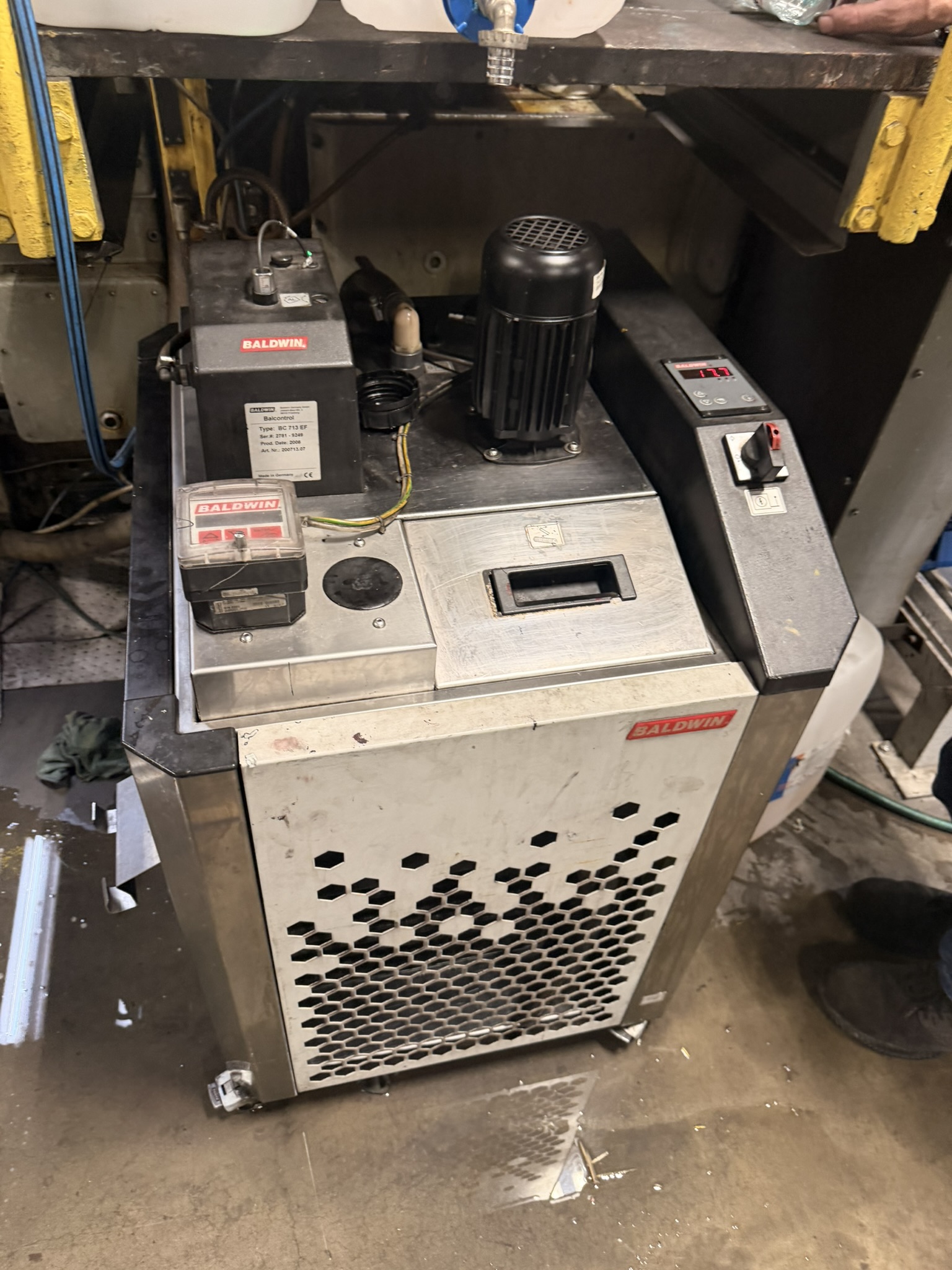

Po wymianie zasilacza i przywróceniu poprawnego sygnału poziomu urządzenie podjęło pracę i utrzymywało temperaturę roztworu nawilżającego na poziomie 17,7 stopnia Celsjusza. Maszyna drukująca wróciła do produkcji tego samego dnia.
Zakład otrzymał protokół serwisowy z dokumentacją fotograficzną, oceną stanu technicznego jedenastu podzespołów, listą części do wymiany wraz z uzasadnieniem oraz wyceną dokończenia naprawy w dwóch wariantach. W protokole zapisaliśmy również granice odpowiedzialności: brak gwarancji na podzespół powierzony przez zakład, warunkowy charakter przepięcia czujnika oraz wyłączenie odpowiedzialności za element wymieniany przez zakład we własnym zakresie.
Ta część dokumentu bywa pomijana, a jest najważniejsza. Mówi jasno, co zostało zrobione, co działa warunkowo i co wciąż czeka. Bez niej spór o to, kto odpowiada za kolejną awarię, jest tylko kwestią czasu.
Po czym poznać, że problem leży w nawilżaczu
Operatorzy zwykle najpierw podejrzewają farbę, formy albo papier. Kilka objawów wskazuje jednak wprost na układ przygotowania roztworu:
- temperatura roztworu odbiega od nastawy lub waha się w trakcie nakładu,
- zużycie alkoholu izopropylowego rośnie bez zmiany zlecenia i materiałów,
- przewodność i pH roztworu zmieniają się w ciągu zmiany, mimo stałego dozowania,
- agregat chłodniczy pracuje niemal bez przerw albo staje na zabezpieczeniu,
- poziom w zbiorniku rośnie przy wyłączonym uzupełnianiu,
- problemy z tonowaniem nasilają się pod koniec zmiany, gdy roztwór się nagrzewa.
Jeżeli pojawiają się dwa lub trzy z tych objawów naraz, wymiana farby nic nie da. Pierwszy pomiar należy wykonać w nawilżaczu.
Jak przygotować zgłoszenie, żeby skrócić postój
Trzy informacje przesłane razem ze zgłoszeniem skracają diagnostykę o kilka godzin:
- zdjęcie tabliczki znamionowej z modelem, numerem seryjnym, numerem artykułu i numerem schematu elektrycznego,
- zdjęcie panelu z widocznym kodem błędu oraz stanem diod sygnalizacyjnych,
- krótki opis, kiedy usterka się pojawia: po uruchomieniu, pod obciążeniem, po kilku godzinach pracy.
Dzięki temu technik przyjeżdża z właściwymi częściami, zamiast wracać po nie następnego dnia.
Najczęstsze pytania
Co oznacza kod F7 na nawilżaczu Baldwin BasicLiner?
Baldwin nie udostępnia publicznie tabeli kodów dla tej generacji sterownika, więc znaczenie kodu ustala się pomiarowo, przez identyfikację rozwartego wejścia alarmowego na listwie sterownika. W opisanym urządzeniu przyczyną F7 był uszkodzony trójstanowy czujnik poziomu cieczy, ale w innym egzemplarzu ten sam kod może wskazywać inne wejście.
Czy nawilżacz z niedoborem czynnika można dalej eksploatować?
Przez krótki czas urządzenie zwykle pracuje, ale z obniżoną wydajnością chłodniczą i przy rosnącym obciążeniu sprężarki. Ubytek oznacza nieszczelność, która postępuje. Im dłużej trwa taka praca, tym większe ryzyko uszkodzenia sprężarki, czyli najdroższego elementu układu.
Czy nawilżacz Baldwin podlega obowiązkom F-gazowym?
BasicLiner 2.0 L zawiera 1,2 kg R134a, czyli 1,716 tony ekwiwalentu CO2. To poniżej progu 5 ton, więc nie ma obowiązku założenia Karty Urządzenia w Centralnym Rejestrze Operatorów ani okresowych kontroli szczelności. Prace w obiegu czynnika może jednak wykonywać wyłącznie technik z certyfikatem F-gazowym, niezależnie od progu.
Ile trwa naprawa nawilżacza offsetowego?
Diagnostyka z usunięciem prostych usterek mieści się zwykle w jednym dniu roboczym. Naprawa obiegu chłodniczego z wymianą filtra osuszacza i napełnieniem czynnikiem to kolejny dzień. Termin zależy też od dostępności części, a przy nawilżaczach z lat dwutysięcznych bywa to najdłuższy element całego procesu.
Czy opłaca się naprawiać nawilżacz z 2008 roku?
Zwykle tak. Część chłodnicza i układ wodny w tych konstrukcjach są proste i trwałe, a zużyciu podlegają elementy tanie w wymianie: czujniki, elektrozawory, zasilacze i filtry. Wymiana całego urządzenia ma sens dopiero wtedy, gdy uszkodzeniu ulega parownik płytowy lub sprężarka, i to zawsze poprzedzamy wyceną obu wariantów.
Czy naprawiacie nawilżacze innych producentów?
Tak. Zajmujemy się częścią chłodniczą, układem wodnym, automatyką i dozowaniem alkoholu w nawilżaczach offsetowych wszystkich typów i wydajności, zarówno Baldwin, jak i urządzeń innych producentów.
