Rooftop nie grzeje: przyczyny awarii grzania i diagnostyka

Rooftop nie grzeje najczęściej wtedy, gdy grzanie jest najbardziej potrzebne: przy pierwszych przymrozkach, po kilku miesiącach pracy wyłącznie w trybie chłodzenia. Z nawiewu leci chłodne powietrze, jednostka startuje i po chwili się blokuje albo grzeje tylko częścią mocy. W hali produkcyjnej, markecie czy obiekcie sportowym kończy się to skargami użytkowników, a przy części procesów także przestojem.

Przyczyna zależy od tego, czym rooftop grzeje. Poniżej opisujemy najczęstsze awarie grzania w trzech typach jednostek oraz zakres diagnostyki SKiC. Serwisujemy rooftopy York, Lennox, Trane i innych producentów w całej Polsce.

Czym grzeje rooftop i dlaczego to ważne przy awarii

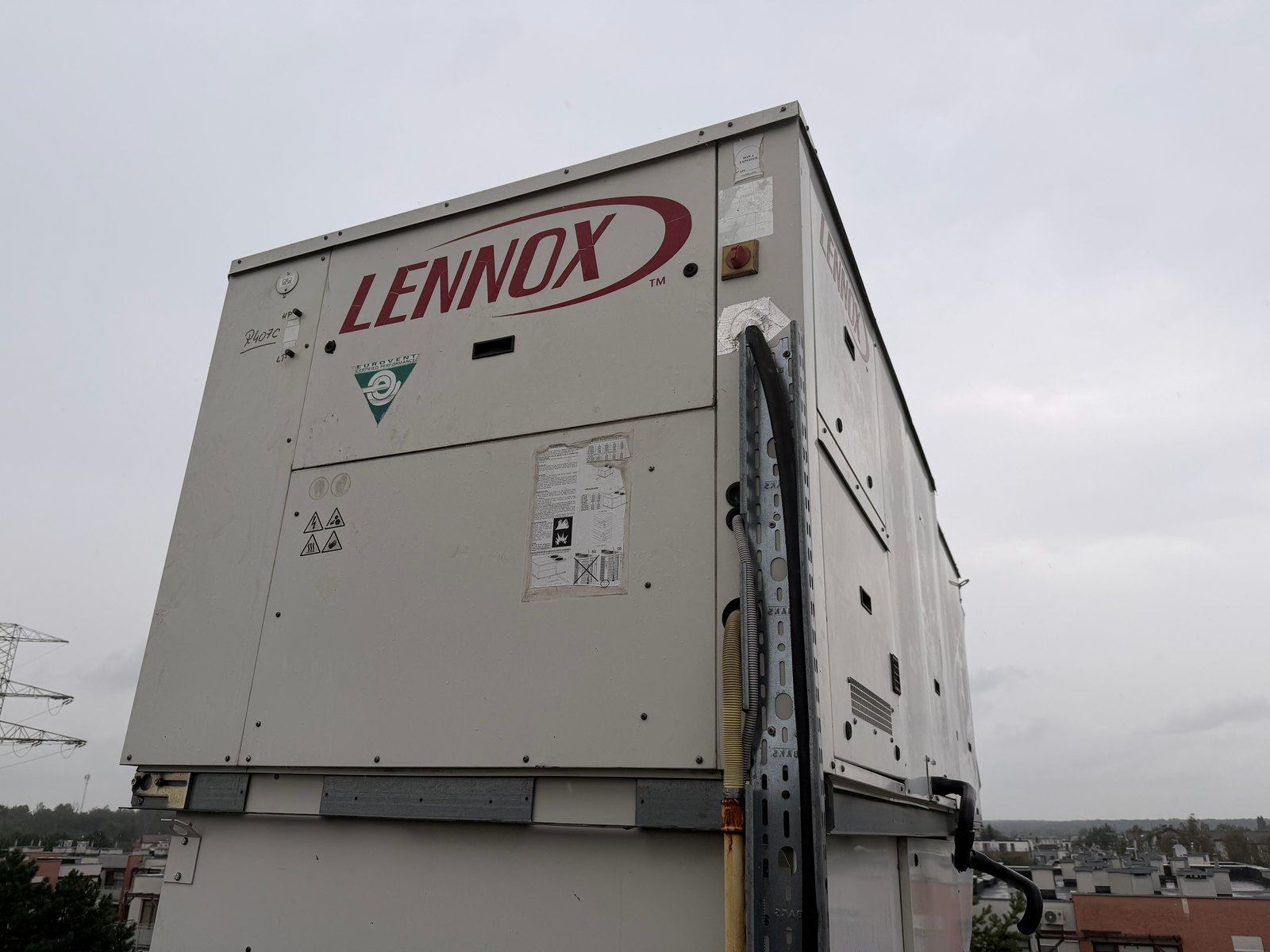

Rooftop Lennox Baltic na dachu obiektu sportowego.

W rooftopach spotykamy trzy źródła ciepła, często połączone w jednej jednostce:

• palnik gazowy z wymiennikiem spaliny i powietrze, sterowany własnym modułem zapłonowym,
• pompa ciepła, czyli obieg chłodniczy pracujący zimą odwrotnie niż latem,
• nagrzewnica wodna zasilana z kotłowni albo sieci ciepłowniczej, rzadziej grzałki elektryczne.

Każde z tych źródeł ma inne zabezpieczenia i inne typowe usterki. Dlatego diagnostykę zaczynamy od ustalenia, który stopień grzania nie pracuje i co w tym czasie pokazuje sterownik.

Rooftop z palnikiem gazowym nie grzeje

Płyta sterująca rooftopa York Sunline 2000 w Rzeszowie w dniu audytu. Ciemne naloty to ślad wody pod pokrywą sekcji sterowania.

W jednostkach gazowych objawy są zwykle trzy: palnik w ogóle nie próbuje startować, startuje i po kilku próbach przechodzi w blokadę albo zapala się i gaśnie po krótkim czasie. Za każdym z tych objawów stoi łańcuch warunków, które sterowanie musi potwierdzić przed otwarciem zaworu gazowego: zasilanie obwodu sterowania, praca wentylatora spalin, zabezpieczenia temperaturowe wymiennika, zapłon i kontrola płomienia.

Najczęstsze przyczyny, które spotykamy:

• uszkodzony transformator albo zabezpieczenie obwodu sterowania, przez co elektronika nie dostaje stabilnego zasilania,
• woda i wilgoć w sekcji sterowania, które zostawiają naloty na płytach i zaciskach,
• zadziałanie zabezpieczenia przegrzania wymiennika przy zbyt małym przepływie powietrza,
• usterka modułu zapłonowego, elektrody albo kontroli płomienia,
• niejednolite okablowanie po wcześniejszych przeróbkach, które utrudnia ustalenie, co faktycznie steruje palnikiem.

Prace przy sekcji gazowej wykonują osoby z uprawnieniami do eksploatacji urządzeń gazowych. Przykład z praktyki: rooftop York Sunline 2000 w Rzeszowie przed sezonem grzewczym nie reagował na zadajnik. Po audycie i jednym dniu prac grzeje na oryginalnej płycie sterującej. Przebieg tego zlecenia opisaliśmy w artykule rooftop R22 po awarii: naprawa sterowania i plan retrofitu.

Rooftop z pompą ciepła nie grzeje zimą

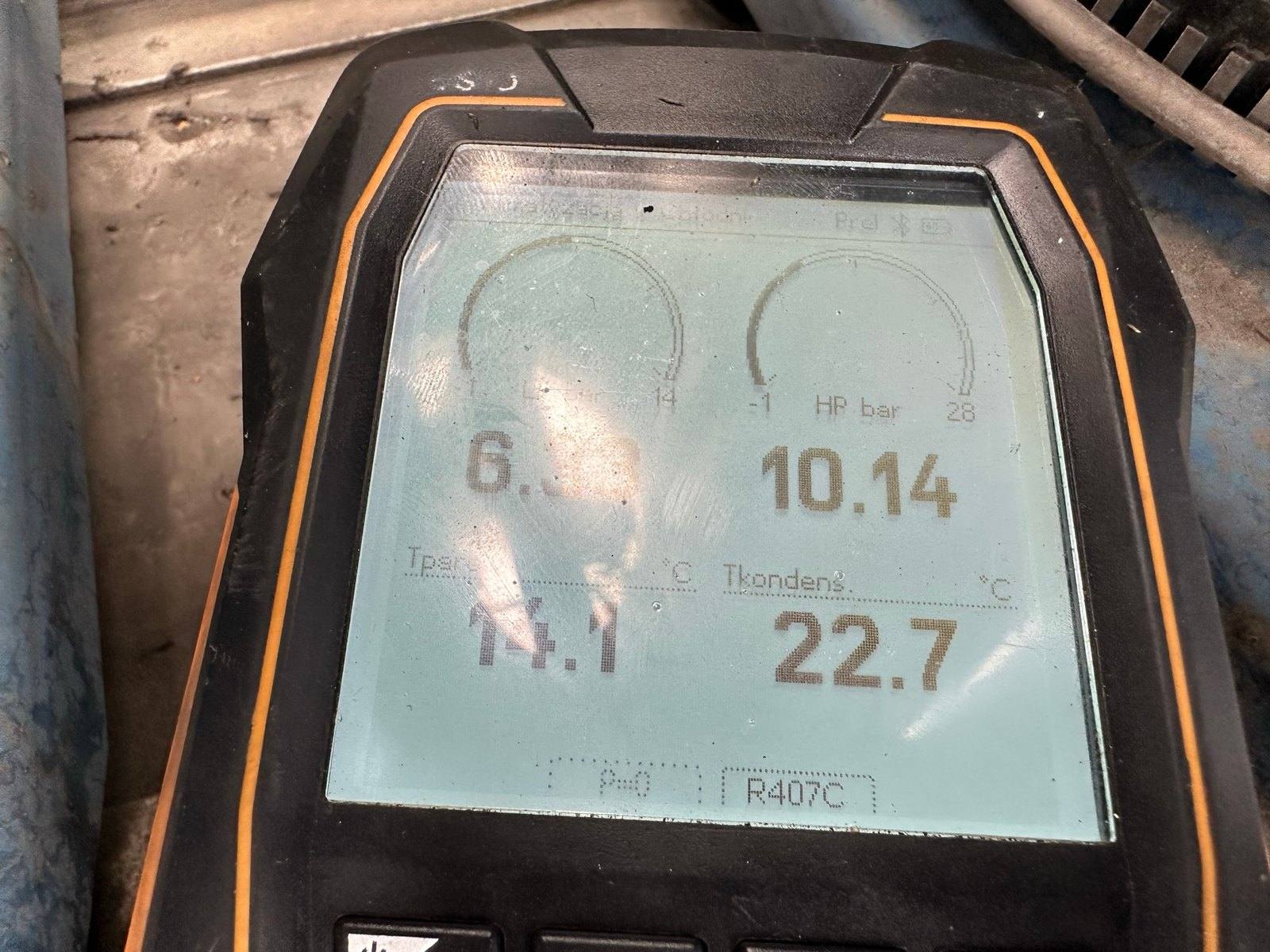

Pomiar ciśnień i temperatur obiegu chłodniczego R407C w rooftopie Trane ETKD500.

Rooftop z pompą ciepła grzeje tym samym obiegiem chłodniczym, który latem chłodzi. Zimą pracuje w trudniejszych warunkach: wymiennik zewnętrzny pobiera ciepło z mroźnego powietrza i regularnie się oszrania. Gdy jednostka nie grzeje mimo pracy sprężarek, przyczyną bywa:

• nieskuteczne odszranianie i oblodzony wymiennik zewnętrzny,
• zawór czterodrogowy, który nie przełącza obiegu na grzanie,
• za mało czynnika po nieszczelności, co widać po niskim ciśnieniu ssania i blokadach sprężarek,
• zabrudzone wymienniki i filtry, które ograniczają wymianę ciepła,
• niesprawne grzałki wspomagające przy niskich temperaturach zewnętrznych.

W tych jednostkach diagnostyka obejmuje pomiar ciśnień i temperatur obiegu w trybie grzania oraz kontrolę szczelności zgodnie z przepisami F-gaz. Ustalenie przyczyny utraty czynnika jest ważniejsze niż samo uzupełnienie, bo bez usunięcia nieszczelności awaria wróci przy kolejnym mrozie.

Nagrzewnica wodna w rooftopie: zamarznięcie i brak przepływu

Pompa obiegu grzewczego w rooftopie Trane ETKD500. Sprawdzamy jej pracę i szczelność połączeń.

Rooftop z nagrzewnicą wodną zależy od instalacji grzewczej budynku. Jeśli ciepła woda nie dopływa, jednostka nie ma czym grzać, nawet gdy sama jest sprawna. Sprawdzamy pracę pompy obiegowej, zawór regulacyjny z siłownikiem, odpowietrzenie i temperaturę zasilania.

Osobnym ryzykiem jest zamarznięcie nagrzewnicy przy otwartej przepustnicy powietrza świeżego. Pęknięta wężownica oznacza wyciek po rozmrożeniu i zwykle naprawę albo wymianę wymiennika. Więcej piszemy o tym w artykule o zamarzniętej nagrzewnicy w centrali wentylacyjnej i na stronie naprawa nagrzewnic wodnych.

Przyczyny wspólne dla wszystkich rooftopów

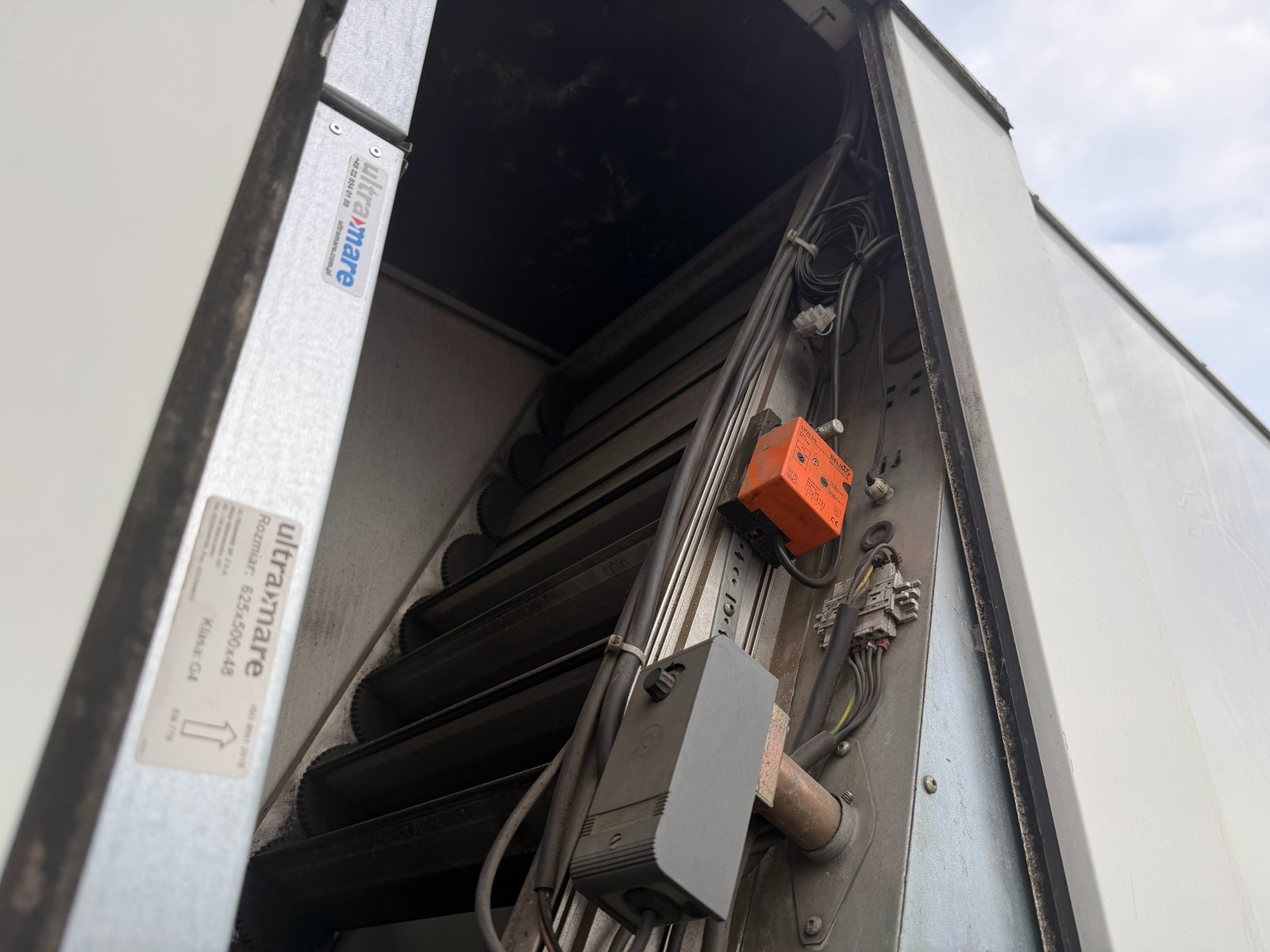

Siłownik przepustnicy w rooftopie Lennox Baltic. Przy audycie w jednej z jednostek uszkodzone były trzy siłowniki.

Część awarii grzania nie ma związku ze źródłem ciepła. Rooftop nie grzeje także wtedy, gdy:

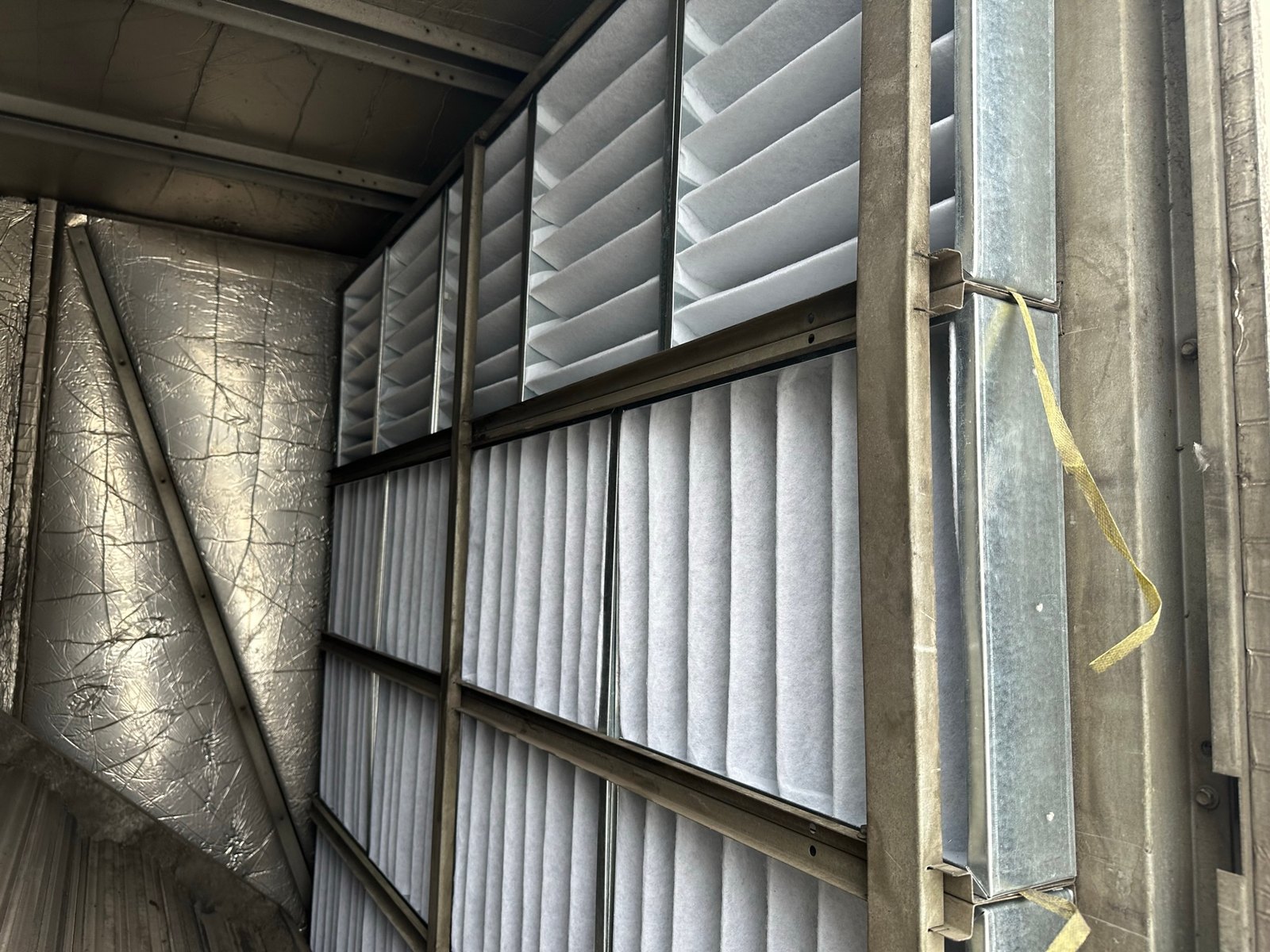

• zapchane filtry ograniczają przepływ powietrza, a zabezpieczenia wyłączają grzanie,
• wentylator nawiewu albo jego falownik nie osiąga wymaganej wydajności,
• siłowniki przepustnic nie zamykają powietrza świeżego i jednostka nie nadąża z grzaniem,
• czujnik temperatury, zadajnik albo harmonogram sterownika wysyła błędne żądanie grzania.

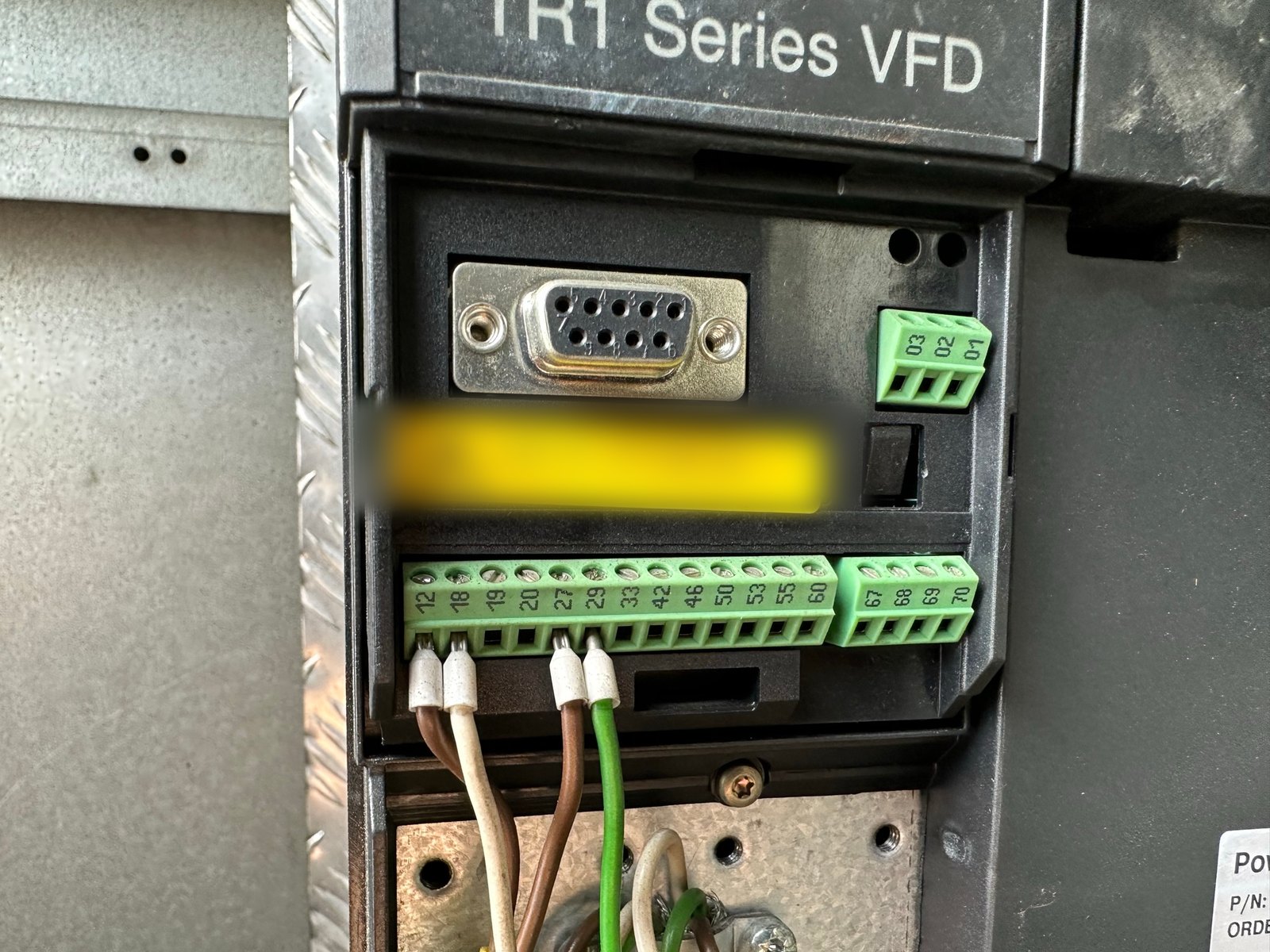

Przykłady z naszych prac: w rooftopie Trane ETKD500 uszkodzony falownik wentylatora nawiewu zastąpiliśmy zamiennikiem, a w jednej z jednostek Lennox Baltic przy audycie uszkodzone były trzy siłowniki przepustnic.

Diagnostyka, gdy rooftop nie grzeje

Odczyt alarmu sterownika CAREL w rooftopie Lennox Baltic przed pracami w szafie.

Diagnostykę zaczynamy od odczytu alarmów i historii sterownika, zanim cokolwiek zostanie skasowane. Następnie sprawdzamy zasilanie i obwody sterowania, sekcję grzewczą, przepływ powietrza oraz, w jednostkach z pompą ciepła, parametry obiegu chłodniczego. Klient otrzymuje protokół ze zdjęciami, wynikami pomiarów i decyzją do podjęcia: naprawa na oryginalnych podzespołach, wymiana elementu albo nowe sterowanie.

W starszych rooftopach, do których oryginalna elektronika jest już niedostępna, rozwiązaniem bywa modernizacja sterowania. Opisujemy ją na stronie automatyka chłodnicza. Pełny zakres usług dla tych jednostek znajdziesz na stronie serwis rooftopów.

Przegląd przed sezonem grzewczym

Większość awarii grzania wychodzi przy pierwszym mrozie, bo przez lato sekcja grzewcza stoi nieużywana. Przegląd jesienią pozwala sprawdzić zapłon, zabezpieczenia, filtry i przepustnice, zanim obiekt będzie potrzebował ciepła. Termin przeglądu ustalamy razem z harmonogramem serwisu wszystkich jednostek na obiekcie.

Pytania i odpowiedzi

Dlaczego rooftop dmucha zimnym powietrzem?

Wentylator nawiewu pracuje, ale źródło ciepła nie startuje albo jest blokowane przez zabezpieczenie. Najczęściej chodzi o zapłon palnika, zadziałanie zabezpieczenia przegrzania przy małym przepływie powietrza, oblodzony wymiennik w pompie ciepła albo brak przepływu ciepłej wody w nagrzewnicy.

Czy można samemu skasować blokadę palnika?

Kasowanie blokady bez ustalenia przyczyny ukrywa usterkę i usuwa informację z historii sterownika. Przy powtarzających się blokadach palnika gazowego lepiej wezwać serwis, zanim jednostka zostanie ponownie uruchomiona.

Ile trwa diagnostyka rooftopa, który nie grzeje?

Audyt jednej jednostki zajmuje zwykle kilka godzin na obiekcie. Rooftop York Sunline 2000 w Rzeszowie diagnozowaliśmy około trzech godzin, a naprawę wykonaliśmy następnego dnia.

Czy serwisujecie rooftopy różnych producentów?

Tak. Serwisujemy rooftopy York, Lennox, Trane i innych producentów jako serwis pogwarancyjny. Dojeżdżamy z bazy w Wałsnowie do obiektów w całej Polsce.
