Serwis chiller Carrier 30GX-162 w praktyce: co sprawdzamy na obiekcie

Serwis chiller Carrier 30GX-162 to komplet czynności diagnostycznych, kontrolnych i regulacyjnych obejmujących dwa obiegi chłodnicze ze sprężarkami śrubowymi na czynniku R134a, skraplacz powietrzny, stronę wodną, automatykę zabezpieczającą oraz sterownik Pro-Dialog, zakończonych protokołem serwisowym z oceną wydajności chłodniczej i listą zaleceń dla utrzymania ruchu.

Jednostki tej klasy potrafią pracować latami bez wyraźnego alarmu, dlatego przegląd bywa odkładany z sezonu na sezon. Tymczasem 30GX degraduje się cicho: przybrudzone lamele podnoszą ciśnienie skraplania, powolny ubytek czynnika przesuwa punkt pracy, a olej w sprężarce śrubowej starzeje się szybciej, niż sugeruje licznik godzin. W rezultacie rachunek za energię rośnie na długo przed pierwszym stopem awaryjnym.

[Pokaz zdjęć]

Co obejmuje przegląd chillera Carrier 30GX-162?

Przegląd agregatu wody lodowej Carrier 30GX zaczynamy od oględzin stanu technicznego i odczytu historii pracy, ponieważ sterownik zwykle wie o urządzeniu więcej niż obsługa. Dopiero potem wchodzimy w pomiary. Standardowy zakres wygląda następująco:

• Kontrola szczelności układu chłodniczego detektorem oraz oględziny połączeń, króćców serwisowych i miejsc po wcześniejszych ingerencjach.
• Pomiar ciśnień roboczych i temperatur czynnika na obu obiegach, wraz z przegrzaniem i dochłodzeniem.
• Weryfikacja ilości R134a oraz zgodności wpisów w karcie urządzenia.
• Ocena pracy sprężarek śrubowych: pobór prądu, poziom i stan oleju, drożność układu zaolejenia.

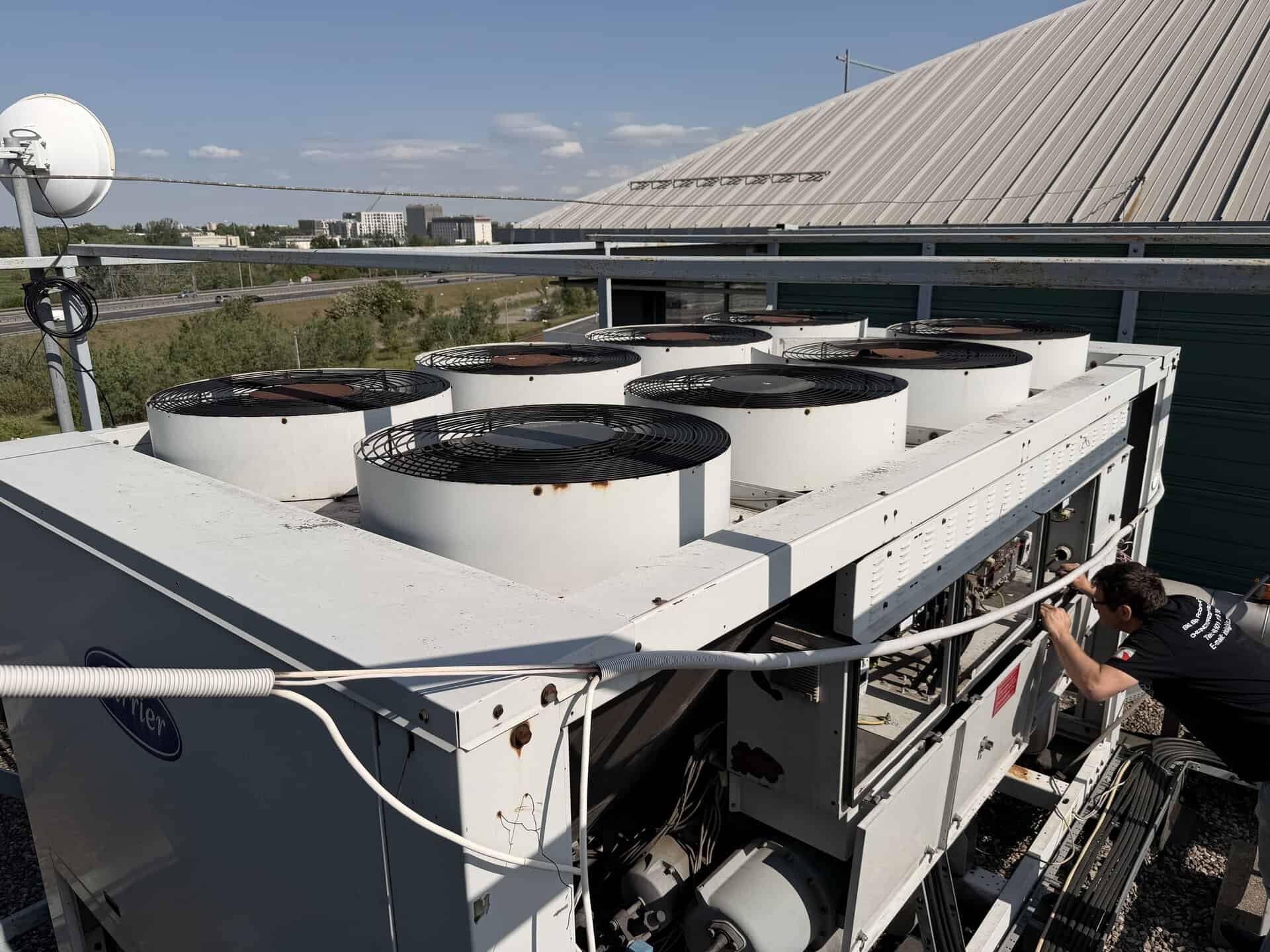

• Czyszczenie skraplacza powietrznego, kontrola wentylatorów i kierunku obrotów.
• Sprawdzenie parownika, przepływu wody lodowej, filtrów oraz armatury hydraulicznej.
• Kontrola czujników temperatury i ciśnienia, presostatów wysokiego i niskiego ciśnienia oraz pozostałych zabezpieczeń.
• Diagnostyka sterownika Pro-Dialog, odczyt i analiza alarmów, test automatyki.
• Próba pracy pod obciążeniem, ocena stabilności temperatury wody lodowej i wydajności chłodniczej.
• Protokół serwisowy z wynikami pomiarów oraz zaleceniami do planu serwisów.

Serwis sprężarek śrubowych i układ zaolejenia w 30GX

Sprężarka śrubowa wybacza mniej niż scroll, ponieważ pracuje w stałym kontakcie z olejem, który smaruje, uszczelnia szczelinę między wirnikami i odbiera ciepło. Dlatego w tej konstrukcji stan oleju mówi o kondycji maszyny więcej niż sam odczyt ciśnień. Podczas przeglądu sprawdzamy poziom we wzierniku, barwę i zapach oleju, opory filtra, pracę grzałki karteru oraz drożność powrotu ze separatora.

Ubytek czynnika, praca przy niskim obciążeniu i częste cykle start-stop rozcieńczają olej czynnikiem. W efekcie film olejowy słabnie, a wirniki pracują na granicy. Ponadto asymetria prądu na fazach zdradza problem elektryczny wcześniej niż sterownik, więc pomiar napięcia i prądu obu sprężarek traktujemy jako element obowiązkowy, nie dodatek do wizyty.

Kontrola szczelności układu chłodniczego i nadzór nad R134a

Szczelność instalacji z czynnikiem R134a to w tej wielkości urządzenia sprawa formalna, nie tylko techniczna. R134a ma GWP na poziomie 1430, czyli próg 5 ton ekwiwalentu CO2 wypada przy około 3,5 kg napełnienia, a próg 50 ton przy około 35 kg. Agregat klasy 30GX-162 mieści się zwykle powyżej drugiego progu, zatem wymaga kontroli szczelności co najmniej co pół roku, karty urządzenia w CRO i wpisów po każdej ingerencji w układ.

Dodatkowo phase-down ogranicza podaż czynnika i podnosi jego cenę, więc dolewanie po cichu przestaje się kalkulować. Jeżeli dokumentacja urządzenia ma luki, najprościej zacząć od przeglądu zerowego chillera z pełnym raportem serwisowym, który porządkuje stan techniczny i papiery w jednym wejściu.

Czyszczenie skraplacza powietrznego i praca wentylatorów

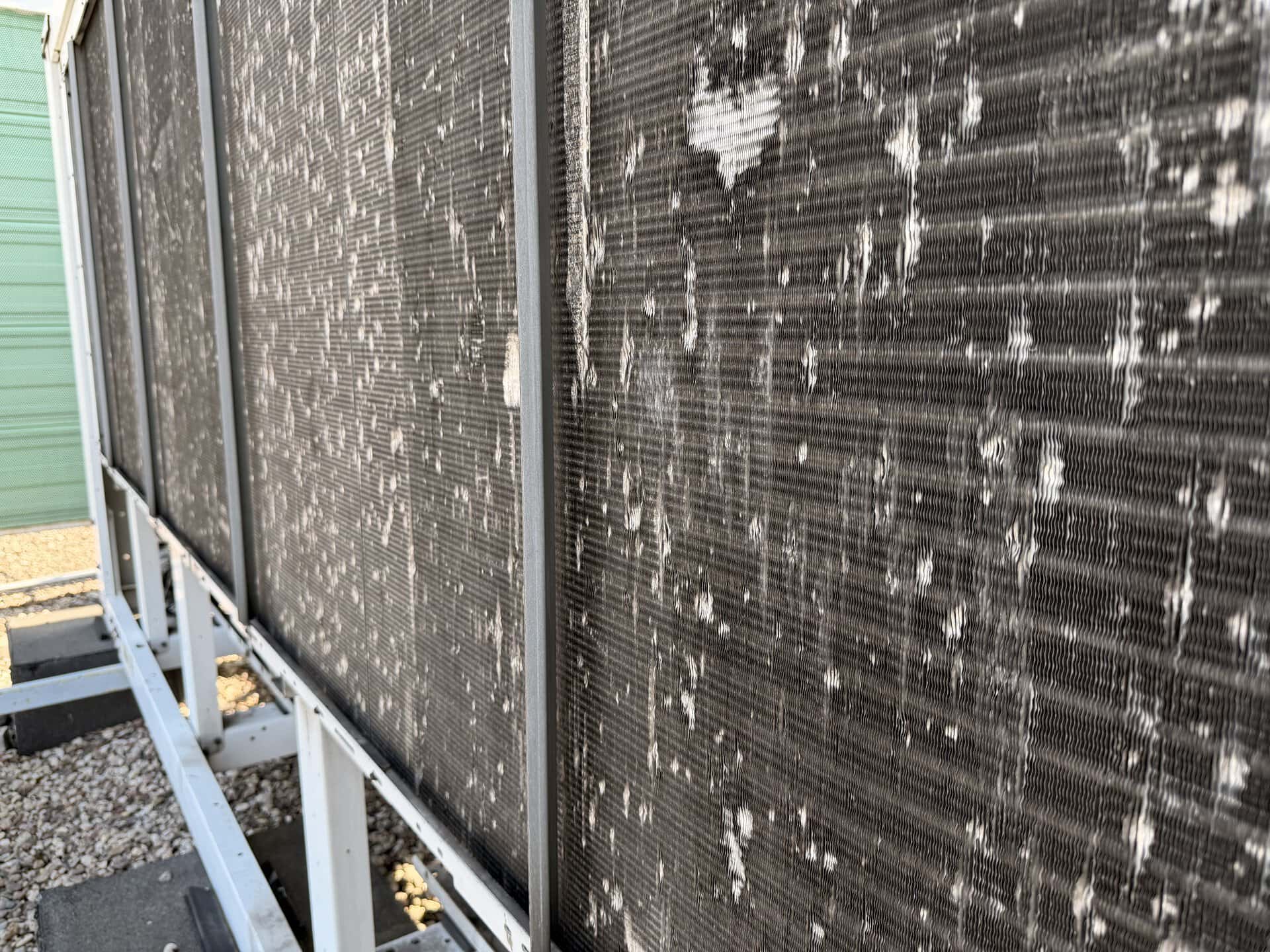

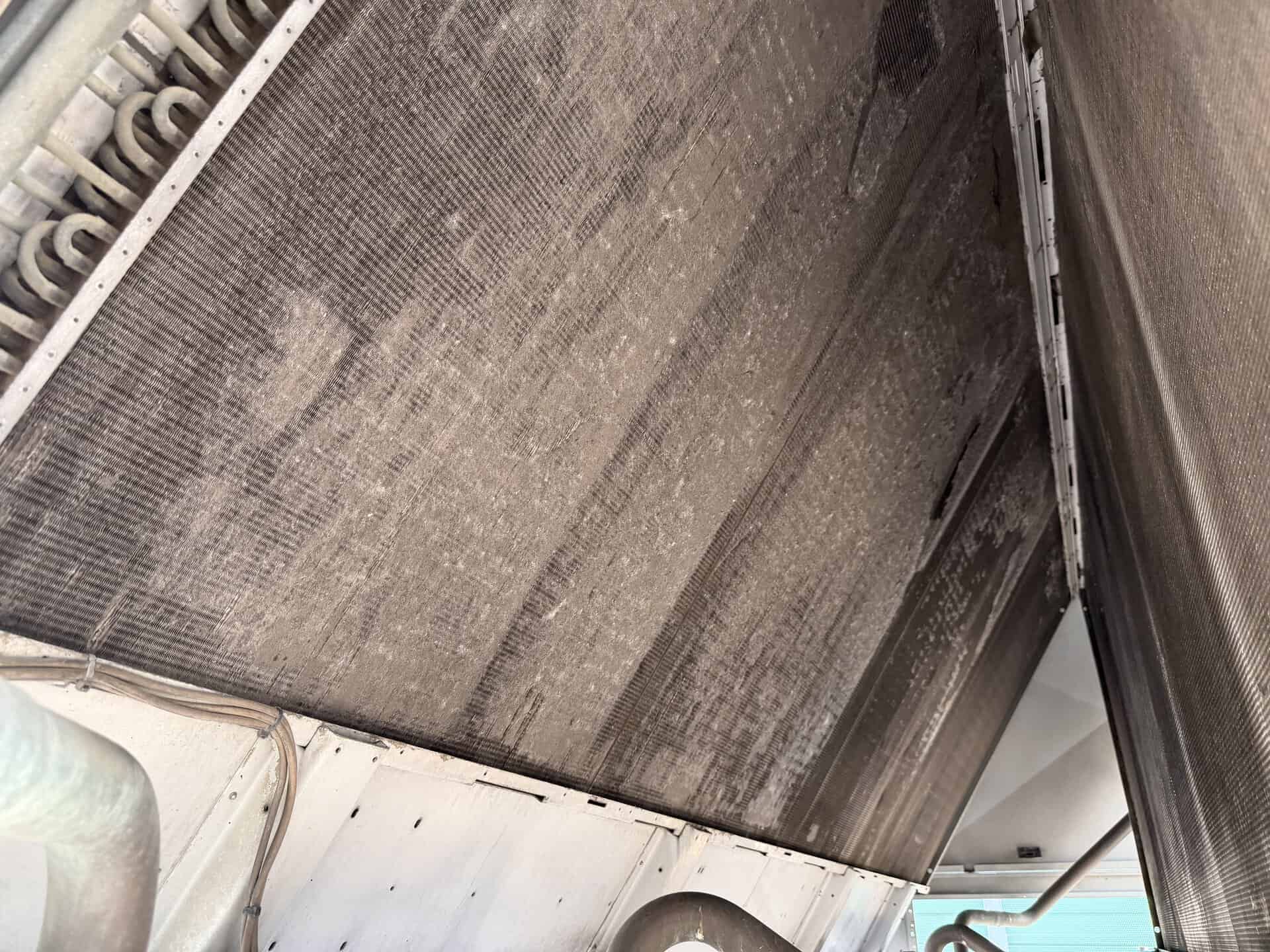

Skraplacz powietrzny odpowiada za największą część strat wydajności obserwowanych w polskim przemyśle. Pył, puch topoli, aerozol olejowy z hali i osad z pobliskich dróg zatykają lamele od strony wlotu powietrza, a mycie od zewnątrz tylko przesuwa brud w głąb pakietu. Z tego powodu mycie lameli prowadzimy w kierunku przeciwnym do przepływu, chemią o kontrolowanym pH.

Objawy, które obsługa widzi bez przyrządów:

• Alarm wysokiego ciśnienia w upalne popołudnia, ustępujący wieczorem.
• Temperatura wody lodowej rośnie mimo pracy obu obiegów na pełnym obciążeniu.
• Jeden z wentylatorów stoi, rusza z opóźnieniem albo hałasuje inaczej niż pozostałe.
• Powietrze wyrzucane nad urządzeniem jest wyraźnie chłodniejsze niż w poprzednim sezonie.
• Sprężarki włączają się i wyłączają częściej, chociaż obciążenie technologiczne się nie zmieniło.

Diagnostyka sterownika Pro-Dialog, strona wodna i próba pod obciążeniem

Obsługa sterownika Pro-Dialog Plus daje dostęp do historii alarmów, liczby godzin i cykli każdej sprężarki oraz odczytów czujników. Kasowanie alarmu bez analizy tej historii jest najczęstszym błędem, jaki spotykamy przy tych jednostkach. Zamiast tego zestawiamy zdarzenia z pomiarami z manometrów i miernika cęgowego, gdyż rozjazd między odczytem sterownika a pomiarem oznacza rozkalibrowany czujnik.

Po stronie wodnej sprawdzamy przepływ przez parownik, opory filtra siatkowego, działanie zabezpieczenia przed brakiem przepływu oraz różnicę temperatur zasilania i powrotu. Następnie prowadzimy próbę pracy pod obciążeniem i odnosimy wynik do certyfikowanych danych wydajnościowych agregatów wody lodowej, dzięki czemu ocena wydajności chłodniczej opiera się na liczbach, a nie na wrażeniu.

Błędy eksploatacyjne, które najczęściej kończą się wezwaniem serwisu

Kolejność poniższej listy odpowiada częstotliwości, z jaką spotykamy te sytuacje przy agregatach śrubowych na R134a:

• Mycie skraplacza myjką wysokociśnieniową pod złym kątem, co kładzie lamele i trwale ogranicza przepływ powietrza.
• Uzupełnianie czynnika bez ustalenia miejsca nieszczelności, czyli finansowanie wycieku zamiast naprawy.
• Praca przy zbyt małym zładzie wody, prowadząca do ciągłego taktowania sprężarek.
• Pominięcie czyszczenia filtra siatkowego po pracach spawalniczych na instalacji.
• Kasowanie alarmów i restart urządzenia bez odczytu historii ze sterownika.

Każdy z tych punktów da się wychwycić podczas jednej wizyty. Zakłady, które utrzymują ruch ciągły, zwykle wpinają 30GX w stały plan serwisów obejmujący także obsługę chillerów procesowych i pozostałe urządzenia chłodnicze na obiekcie.

Serwis chiller Carrier 30GX-162: najczęstsze pytania

Jak często wykonywać przegląd agregatu wody lodowej Carrier 30GX?

Przy pracy sezonowej minimum to jeden pełny przegląd rocznie, wykonany przed szczytem obciążenia. Przy ruchu ciągłym sprawdza się układ dwóch wizyt: wiosną, przed sezonem, oraz jesienią, po nim. Niezależnie od tego obowiązuje harmonogram kontroli szczelności wynikający z napełnienia czynnikiem, a przy urządzeniach tej wielkości oznacza to zwykle kontrolę co najmniej co sześć miesięcy.

Czy serwis chiller Carrier 30GX-162 wymaga zatrzymania produkcji?

Większość czynności pomiarowych wykonujemy na pracującym urządzeniu, ponieważ dopiero praca pod obciążeniem pokazuje realne parametry. Czyszczenie skraplacza, praca przy sprężarce i wymiana elementów układu chłodniczego wymagają jednak wyłączenia. Dwa niezależne obiegi pozwalają rozłożyć te prace na etapy i utrzymać częściową wydajność, co przy zakładach pracujących w ruchu ciągłym zwykle wystarcza.

Co oznacza powtarzający się alarm wysokiego ciśnienia?

Najczęściej zabrudzony skraplacz powietrzny, uszkodzony wentylator albo recyrkulację gorącego powietrza wokół urządzenia. Rzadziej przyczyną bywa nadmiar czynnika, obecność gazów nieskraplających się po nieszczelnej naprawie lub rozkalibrowany przetwornik ciśnienia. Kolejność diagnostyki idzie od najtańszego do najdroższego, dlatego zaczynamy od pomiaru temperatur na wlocie i wylocie powietrza, a nie od odzysku czynnika.

Czy w 30GX-162 opłaca się retrofit HFO?

R134a nadal wolno stosować, jednak phase-down stopniowo ogranicza dostępność i podnosi koszt czynnika. Decyzja o retroficie HFO zależy od wieku urządzenia, stanu sprężarek, wielkości napełnienia i planów zakładu na kolejne lata. Rozsądna kolejność wygląda tak: audyt techniczny, ocena szczelności i wydajności, dopiero potem wariantowa kalkulacja modernizacji.

Serwis chiller Carrier 30GX-162: od czego zacząć

Agregat śrubowy na R134a rzadko psuje się nagle. Zwykle najpierw traci wydajność, potem gubi czynnik, a dopiero na końcu staje. Przegląd z pomiarami, protokołem serwisowym i zaleceniami pokazuje, w którym miejscu tej ścieżki znajduje się urządzenie. Umów termin przeglądu lub audytu pod numerem +48 501 179 381 albo mailem na info@skic.com.pl, a przy okazji jednej wizyty ustalimy zakres kompleksowej obsługi systemów HVAC na obiekcie.
