Serwis Chiller Lauda UC 4 E7 PX ULMA

Serwis chillera Lauda UC 4 E7 PX w zakładzie produkcyjnym

Serwis chillera Lauda UC 4 E7 PX to zaplanowany przegląd kompaktowego agregatu chłodniczego, który stabilizuje temperaturę medium dla maszyny pakującej. Obejmuje kontrolę szczelności układu chłodniczego, pomiar ciśnień roboczych i temperatur czynnika, ocenę sprężarki, skraplacza oraz obiegu cieczy. Kończy się protokołem serwisowym z wynikami pomiarów.

Urządzenie tej klasy stoi zwykle tuż przy linii, więc jego postój zatrzymuje pakowanie, a nie samo chłodzenie. Obsługa reaguje zazwyczaj dopiero na alarm sterownika. Tymczasem większość usterek zapowiada się wcześniej, ponieważ parametry pogarszają się stopniowo. Od 2004 roku serwisujemy takie układy w drukarniach, zakładach spożywczych i przy obróbce CNC, dlatego znamy ich powtarzalne słabe punkty.

[Pokaz zdjęć]

Co obejmuje serwis chillera Lauda UC 4 E7 PX krok po kroku

Kolejność czynności ma znaczenie, gdyż pomiar wykonany po umyciu skraplacza pokaże inne wartości niż stan zastany. Dlatego serwis chillera Lauda UC 4 E7 PX zaczynamy od parametrów w takiej postaci, w jakiej urządzenie pracowało przed naszym przyjazdem.

• Odczyt stanu zastanego: temperatura zadana i rzeczywista medium, ciśnienie ssania i tłoczenia, historia alarmów w sterowniku.
• Kontrola szczelności układu chłodniczego detektorem elektronicznym oraz oględziny lutów, króćców serwisowych i przyłączy.
• Pomiar temperatur czynnika chłodniczego, a następnie wyliczenie przegrzania i dochłodzenia. Te dwie wartości pokazują stan napełnienia i pracę zaworu rozprężnego.
• Ocena pracy sprężarki: pobór prądu na każdej fazie, poziom i stan oleju, hałas oraz drgania w chwili rozruchu.
• Czyszczenie skraplacza powietrznego i kontrola wentylatora, w tym kierunek obrotów, drożność lameli i swobodny wylot powietrza.
• Sprawdzenie wymiennika ciepła, pompy obiegowej, przepływu medium chłodzącego oraz filtra obiegu cieczy.
• Kontrola szczelności obiegu hydraulicznego, a także pomiar temperatury zasilania i powrotu oraz różnicy między nimi.
• Weryfikacja czujników temperatury i ciśnienia, diagnostyka sterownika, odczyt i analiza alarmów.
• Pomiar napięcia i prądu zasilania, dokręcenie połączeń elektrycznych, sprawdzenie zabezpieczeń.
• Sprawdzenie komunikacji Ethernet i sygnałów sterujących wymienianych z maszyną pakującą.
• Test pracy w pełnym zakresie temperatur, kontrola wydajności chłodniczej i sporządzenie protokołu serwisowego.

Taki sam zakres stosujemy przy przeglądzie zerowym chillera, czyli pierwszej wizycie na urządzeniu, którego historii nie znamy.

Kontrola szczelności układu chłodniczego i stan sprężarki

Kompaktowy agregat ma niewielkie napełnienie, dlatego nawet drobny wyciek zmienia jego zachowanie w ciągu kilku tygodni. Najpierw wydłuża się czas dochodzenia do nastawy. Potem rośnie przegrzanie, a sprężarka pracuje coraz dłużej bez postoju. Ubytek powstaje zwykle w miejscach narażonych na drgania, czyli przy przyłączach sprężarki i na cienkich rurkach czujnikowych. Wersje tej serii spotykamy zarówno na R134a, jak i na R410A, więc czynnik potwierdzamy z tabliczki znamionowej. Zakres obowiązków operatora wynika z ilości czynnika przeliczonej na ekwiwalent CO2, co reguluje unijne rozporządzenie F-gazowe 2024/573.

Olej sprężarki i objawy, które widzi obsługa

Stan oleju czytamy pośrednio, ponieważ nie każda wersja sprężarki hermetycznej ma wziernik. Zwracamy więc uwagę na temperaturę tłoczenia, równomierność poboru prądu na fazach i charakter dźwięku po rozruchu. Ciemny olej z zapachem spalenizny oznacza konieczność wymiany filtra osuszacza razem z czynnikiem. Obsługa zakładu zauważa zwykle trzy rzeczy: głośniejszy rozruch, cieplejszą obudowę i częstsze cykle załączania. Każdy z tych objawów warto zgłosić, zanim sterownik zablokuje urządzenie.

Czyszczenie skraplacza powietrznego, czyli najczęstsza przyczyna wezwań

W naszej praktyce serwisowej przyczyny alarmów w kompaktowych chillerach układają się w powtarzalnej kolejności, od najczęstszej do najrzadszej.

• Zabrudzony skraplacz i ograniczony przepływ powietrza, często przez gorące powietrze zawracane od ściany lub od sąsiedniej maszyny.
• Spadek przepływu po stronie hydraulicznej: zapchany filtr obiegu cieczy, zapowietrzona instalacja albo zużyta pompa obiegowa.
• Ubytek czynnika chłodniczego oraz rozregulowany zawór rozprężny, czego skutkiem jest niestabilna temperatura zasilania.
• Uszkodzone czujniki temperatury i ciśnienia lub zerwana komunikacja, przez co sterownik dostaje błędny obraz pracy.
• Poluzowane połączenia elektryczne i zużyte styki styczników, które ujawniają się dopiero przy pełnym obciążeniu.

Mycie skraplacza chillera brzmi banalnie, jednak w praktyce decyduje o ciśnieniu skraplania, a tym samym o poborze mocy. Jeżeli agregat trzyma nastawę wyłącznie w chłodniejszej porze dnia, to sygnał na audyt techniczny, a nie na kolejne kasowanie alarmu.

Obieg medium i wymiennik przy maszynie pakującej ULMA

Chiller Lauda UC 4 E7 PX ULMA odbiera ciepło z narzędzi i podzespołów maszyny, dlatego liczy się nie sama moc, lecz stabilność temperatury zasilania. Wahania przekładają się na powtarzalność zgrzewu, więc widać je w odrzutach szybciej niż na wykresie z chillera. Sprawdzamy zatem przepływ medium chłodzącego, drożność filtra, poziom cieczy w zbiorniku i szczelność obiegu hydraulicznego. Zapowietrzenie instalacji daje objaw mylący, ponieważ pompa pracuje, sterownik nie zgłasza błędu, a wymiennik oddaje mniej ciepła. Podobne zależności opisujemy szerzej przy chillerach procesowych w zakładach produkcyjnych.

Elektryka, sterownik i komunikacja Ethernet

Cykle grzania i chłodzenia rozluźniają połączenia śrubowe, dlatego dokręcenie zacisków należy u nas do standardu przeglądu. Mierzymy napięcie zasilania oraz prąd na wszystkich fazach, ponieważ asymetria obciąża uzwojenia sprężarki. Następnie porównujemy wskazania czujników z pomiarem niezależnym, gdyż przesunięty czujnik potrafi udawać awarię układu chłodniczego. Analiza historii alarmów pokazuje z kolei, czy usterka narastała, czy pojawiła się nagle. Na koniec sprawdzamy komunikację Ethernet i sygnały sterujące, bo przerwany sygnał gotowości zatrzyma maszynę pakującą nawet przy sprawnym chłodzeniu.

F-gaz, protokół serwisowy i plan serwisów

Prace przy układzie z czynnikiem fluorowanym wykonuje technik z certyfikatem F-gazowym, niezależnie od wielkości napełnienia. Obowiązek okresowej kontroli szczelności i karty urządzenia w Centralnym Rejestrze Operatorów zaczyna się natomiast od progu 5 ton ekwiwalentu CO2. Przy czynnikach spotykanych w tej klasie urządzeń próg ten wypada orientacyjnie w okolicach dwóch do niecałych czterech kilogramów napełnienia. Wiele kompaktowych chillerów pozostaje więc poniżej granicy, co jednak nie zwalnia z kontroli technicznej, ponieważ ubytek czynnika i tak zatrzyma produkcję.

Raport serwisowy z przeglądu porządkuje tę kwestię, gdyż zawiera pomiary, wykonane czynności i zalecenia. Służy zatem zarówno utrzymaniu ruchu, jak i audytom wewnętrznym. Na tej podstawie układamy plan serwisów dla całego parku urządzeń, obejmujący także serwis systemów HVAC w tej samej hali. Przy starszych układach oceniamy dodatkowo sens retrofitu HFO, zamiast czekać na wzrost cen czynnika.

Najczęstsze pytania o serwis chillera Lauda UC 4 E7 PX

Jak często wykonywać serwis chillera Lauda UC 4 E7 PX?

Przy pracy jednozmianowej w czystym otoczeniu wystarcza przegląd raz w roku. W zakładach spożywczych oraz w halach z zapyleniem skraplacz wymaga jednak kontroli częściej, zwykle co pół roku, ponieważ to on decyduje o ciśnieniu skraplania. Jeżeli linia pracuje w ruchu ciągłym, warto rozdzielić zakres: pełny przegląd raz w roku i krótsza kontrola parametrów w połowie okresu.

Czy chiller Lauda UC 4 E7 PX wymaga wpisu do Centralnego Rejestru Operatorów?

Decyduje ilość czynnika przeliczona na ekwiwalent CO2, a nie moc chłodnicza. Karta urządzenia w CRO oraz okresowa kontrola szczelności obowiązują od 5 ton ekwiwalentu CO2. Kompaktowe agregaty z napełnieniem rzędu jednego kilograma zwykle pozostają poniżej tej granicy. Wartość napełnienia odczytujemy z tabliczki znamionowej podczas przeglądu i wpisujemy do protokołu, dzięki czemu operator ma jednoznaczną odpowiedź na wypadek kontroli.

Co oznacza alarm temperatury, gdy sprężarka pracuje bez przerwy?

Ciągła praca sprężarki przy rosnącej temperaturze medium wskazuje na utratę wydajności, a nie na uszkodzenie sterownika. Najczęściej odpowiada za to zabrudzony skraplacz, ubytek czynnika albo ograniczony przepływ po stronie hydraulicznej. Kasowanie alarmu bez pomiaru przedłuża pracę w warunkach przeciążenia, co obciąża sprężarkę. Rozsądniej jest zmierzyć przegrzanie i dochłodzenie, ponieważ te dwie wartości szybko wskazują kierunek diagnostyki.

Czy naprawa jest możliwa w warsztacie zamiast na hali?

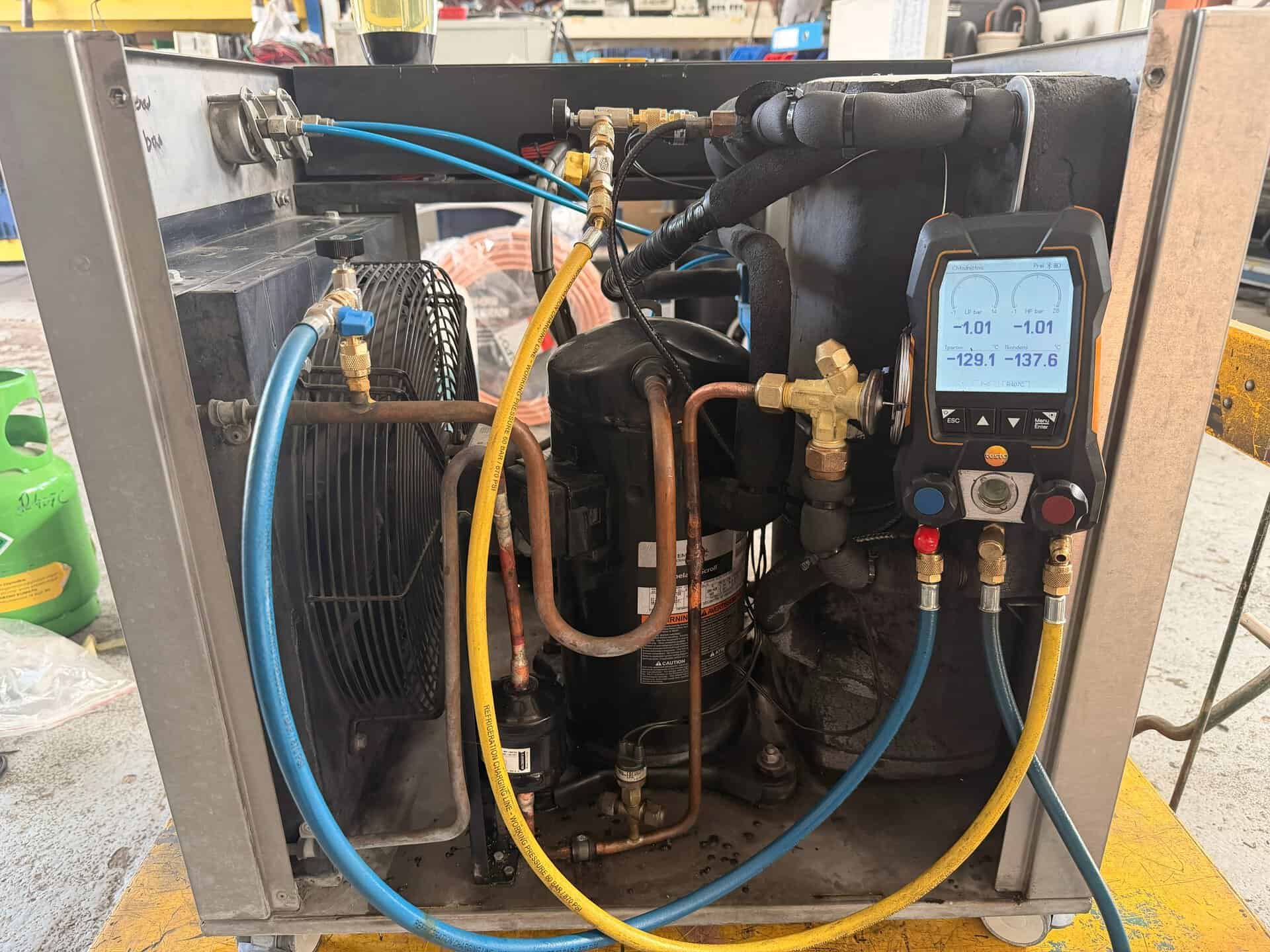

Tak, kompaktowy agregat da się przewieźć na palecie i naprawić na stanowisku warsztatowym. Taki wariant sprawdza się przy wymianie zaworu rozprężnego, filtra osuszacza czy wymiennika, gdyż w warsztacie łatwiej o próbę szczelności azotem, długie odsysanie i kontrolowany rozruch. Termin ustalamy tak, aby postój wypadł w przerwie technologicznej, a urządzenie wróciło z kompletem pomiarów.

Serwis chillera Lauda UC 4 E7 PX, następny krok

Kompaktowy agregat przy maszynie pakującej rzadko psuje się nagle, ponieważ najpierw traci wydajność, a dopiero potem staje. Regularny przegląd, czysty skraplacz, sprawdzone czujniki i udokumentowane pomiary skracają diagnostykę w chwili awarii do minimum. Jeżeli chcesz zamówić przegląd, audyt techniczny albo kontrakt utrzymaniowy z serwisem 24/7, zadzwoń pod +48 501 179 381 lub napisz na info@skic.com.pl. Podaj model i numer seryjny z tabliczki, a przygotujemy zakres prac oraz termin.
