Serwis chiller Clint CHA/CLK 71

Serwis chiller Clint CHA/CLK 71 w zakładzie produkcyjnym

Serwis chiller Clint CHA/CLK 71 obejmuje okresowy przegląd kompaktowego agregatu wody lodowej: kontrolę ciśnień i temperatur czynnika, sprawdzenie szczelności układu chłodniczego, ocenę sprężarki i wentylatorów, czyszczenie skraplacza oraz weryfikację strony wodnej, zabezpieczeń elektrycznych i automatyki. Prace zamyka test poprawności działania i protokół serwisowy.

Jednostki tej wielkości pracują zwykle przy pojedynczej maszynie lub linii technologicznej. Dlatego ich postój zatrzymuje konkretny proces, a nie tylko obniża komfort w hali. Serwisujemy chłodnictwo przemysłowe od 2004 roku, więc znamy scenariusz, w którym drobne odstępstwo parametrów przez kilka tygodni kończy się awarią sprężarki w środku sezonu.

[Pokaz zdjęć]

Co obejmuje przegląd chillera Clint CHA/CLK 71?

Serwis chiller Clint CHA/CLK 71 prowadzimy według stałej listy czynności, ponieważ powtarzalny zakres pozwala porównywać wyniki między kolejnymi wizytami. Poniższy standard stosujemy przy kompaktowych agregatach chłodzonych powietrzem, niezależnie od branży. Pełny serwis chillerów i agregatów wody lodowej prowadzimy w całym kraju.

• Sprawdzenie parametrów pracy i porównanie ich z rzeczywistym obciążeniem cieplnym maszyny.
• Kontrola ciśnień i temperatur czynnika chłodniczego wraz z oceną przegrzania oraz dochłodzenia.
• Weryfikacja szczelności układu chłodniczego detektorem elektronicznym oraz oględziny połączeń lutowanych i kołnierzowych.
• Kontrola sprężarki: pobór prądu, charakter pracy, liczba załączeń w cyklu godzinowym.
• Kontrola wentylatorów skraplacza, stanu łożysk i układu sterowania obrotami.
• Czyszczenie skraplacza z pyłu, tłuszczów i włókien osadzonych między lamelami.
• Sprawdzenie pompy obiegowej oraz kontrola przepływu wody przez parownik.
• Czyszczenie filtrów wodnych i sprawdzenie działania czujnika przepływu.
• Sprawdzenie zabezpieczeń elektrycznych i dokręcenie połączeń w szafie sterowniczej.
• Kontrola automatyki i sterownika, test poprawności działania oraz sporządzenie protokołu serwisowego.

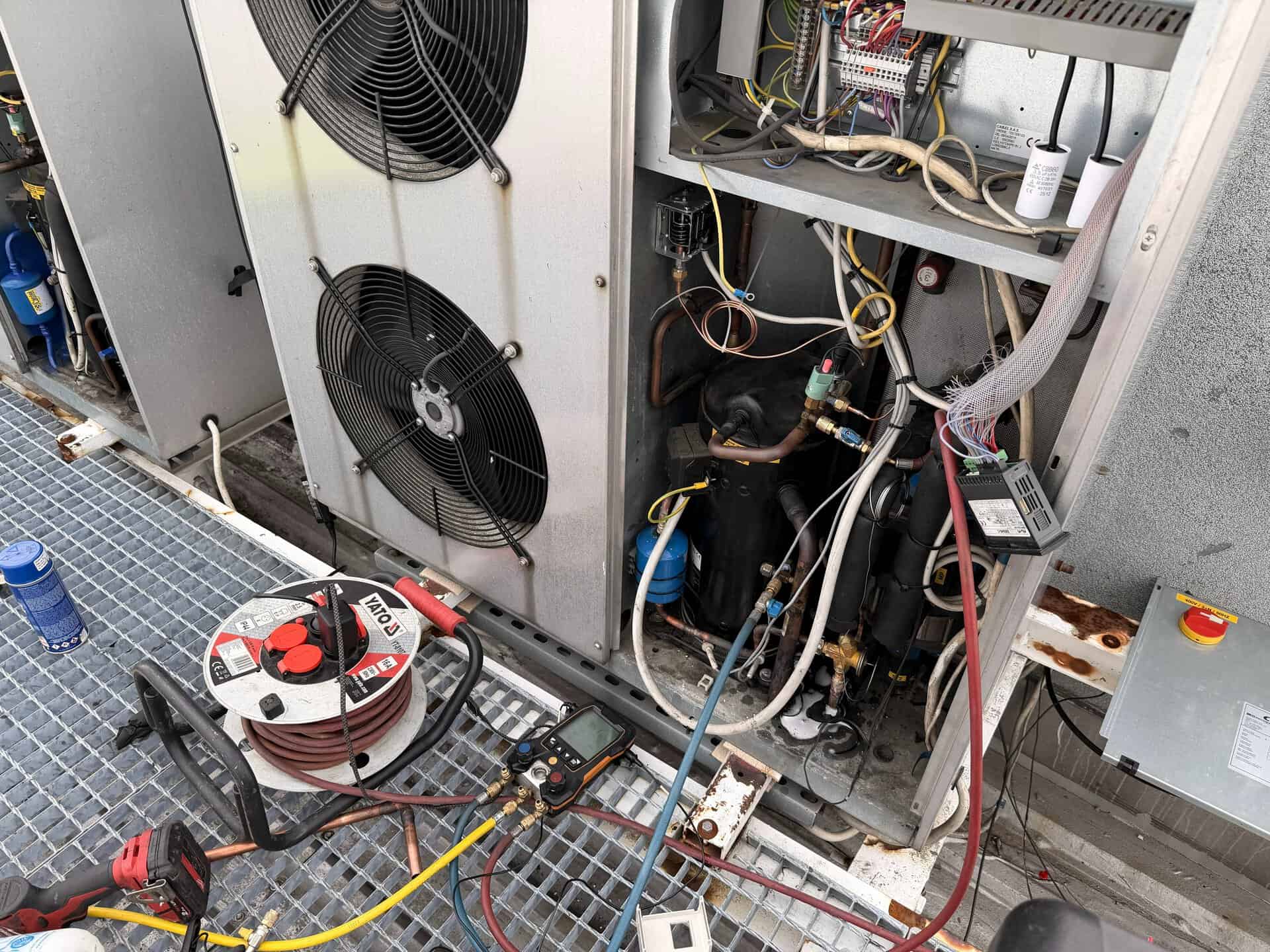

Ciśnienia, temperatury i szczelność układu chłodniczego

Sam pomiar ciśnień niewiele mówi. Dopiero zestawienie przegrzania na ssaniu i dochłodzenia za skraplaczem pokazuje, czy w układzie znajduje się właściwa ilość czynnika. Zbyt wysokie przegrzanie wskazuje na ubytek czynnika albo ograniczenie przepływu na filtrze osuszaczu, natomiast rosnące ciśnienie skraplania najczęściej wynika z zabrudzonych lamel lub z recyrkulacji ciepłego powietrza wokół jednostki.

Kontrola szczelności ma również wymiar formalny. Operator odpowiada za dokumentowanie przeglądów oraz za częstotliwość badań wynikającą z ekwiwalentu CO2 w napełnieniu, czyli z ilości i rodzaju czynnika. Obowiązki w tym zakresie porządkuje rozporządzenie F-gaz 2024/573 dotyczące kontroli szczelności instalacji chłodniczych. Nasi technicy pracują z uprawnieniami F-gazowymi, dlatego przegląd i wpis do dokumentacji wykonujemy podczas jednej wizyty.

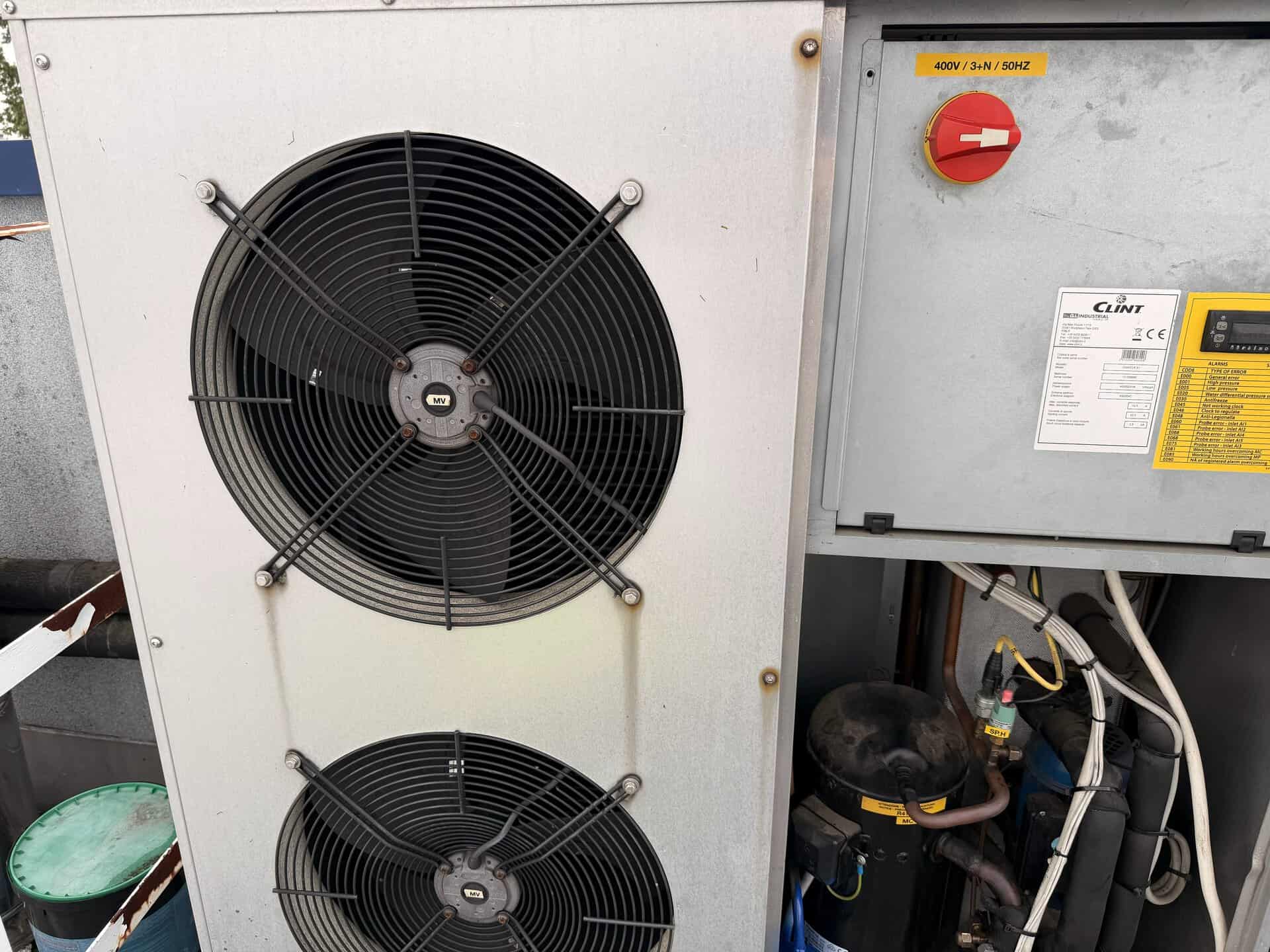

Sprężarka, wentylatory i skraplacz w jednostce kompaktowej

W kompaktowych chillerach obserwujemy powtarzalny scenariusz zużycia. Najpierw zarasta skraplacz, potem rośnie ciśnienie skraplania, a sprężarka pracuje z wyższym stopniem sprężu i wyższą temperaturą tłoczenia. W efekcie spada wydajność chłodnicza, rośnie pobór energii, a presostat wysokiego ciśnienia wyłącza urządzenie w najcieplejsze dni. Dlatego czyszczenie skraplacza traktujemy jako czynność diagnostyczną, nie kosmetyczną.

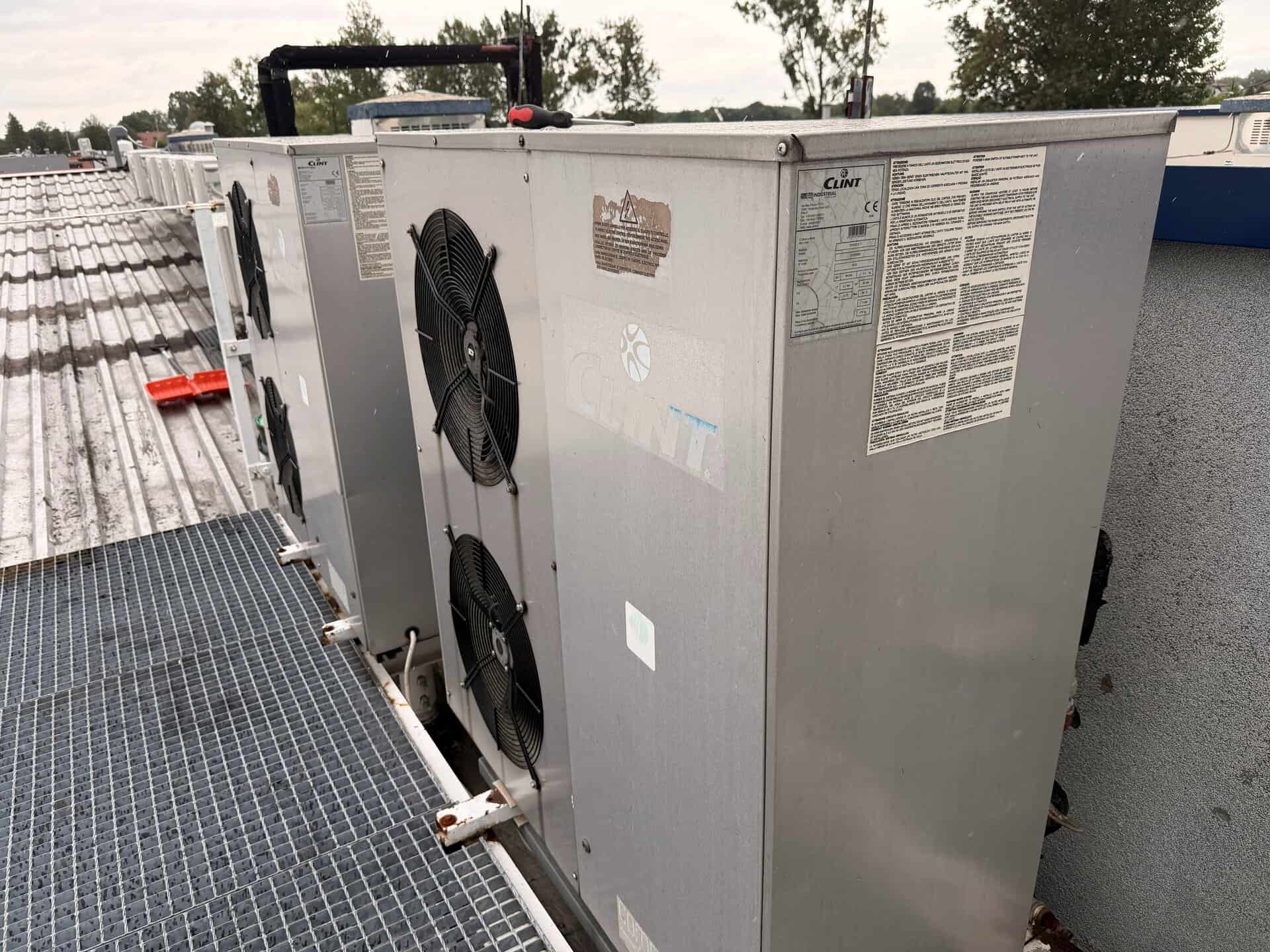

Wentylatory sprawdzamy pod kątem poboru prądu, drgań i stanu łożysk. Ponadto weryfikujemy regulację obrotów, ponieważ zablokowane sterowanie utrzymuje zbyt niskie ciśnienie skraplania przy chłodnej pogodzie i zaburza pracę zaworu rozprężnego. Jeżeli sprężarka w Twojej jednostce załącza się częściej niż w poprzednim sezonie, zleć audyt techniczny agregatu wody lodowej, zanim problem przeniesie się na uzwojenia.

Strona wodna: pompa obiegowa, przepływ i filtry

Sporą część zgłoszeń opisywanych jako awaria chłodnicza rozwiązujemy po stronie wodnej. Zapchany filtr siatkowy obniża przepływ przez parownik, przez co spada temperatura parowania i sterownik zgłasza alarm zamarzania. Podobnie działa zapowietrzony obieg oraz zużyty wirnik pompy. Najpierw mierzymy zatem przepływ i ciśnienie dyspozycyjne, dopiero potem oceniamy stronę chłodniczą.

Sprawdzamy również czujnik przepływu, ponieważ jego blokada bywa maskowana zworką założoną kiedyś przy uruchomieniu. Taki mostek zdejmujemy i przywracamy pełne zabezpieczenie, gdyż praca parownika bez przepływu kończy się rozszczelnieniem wymiennika.

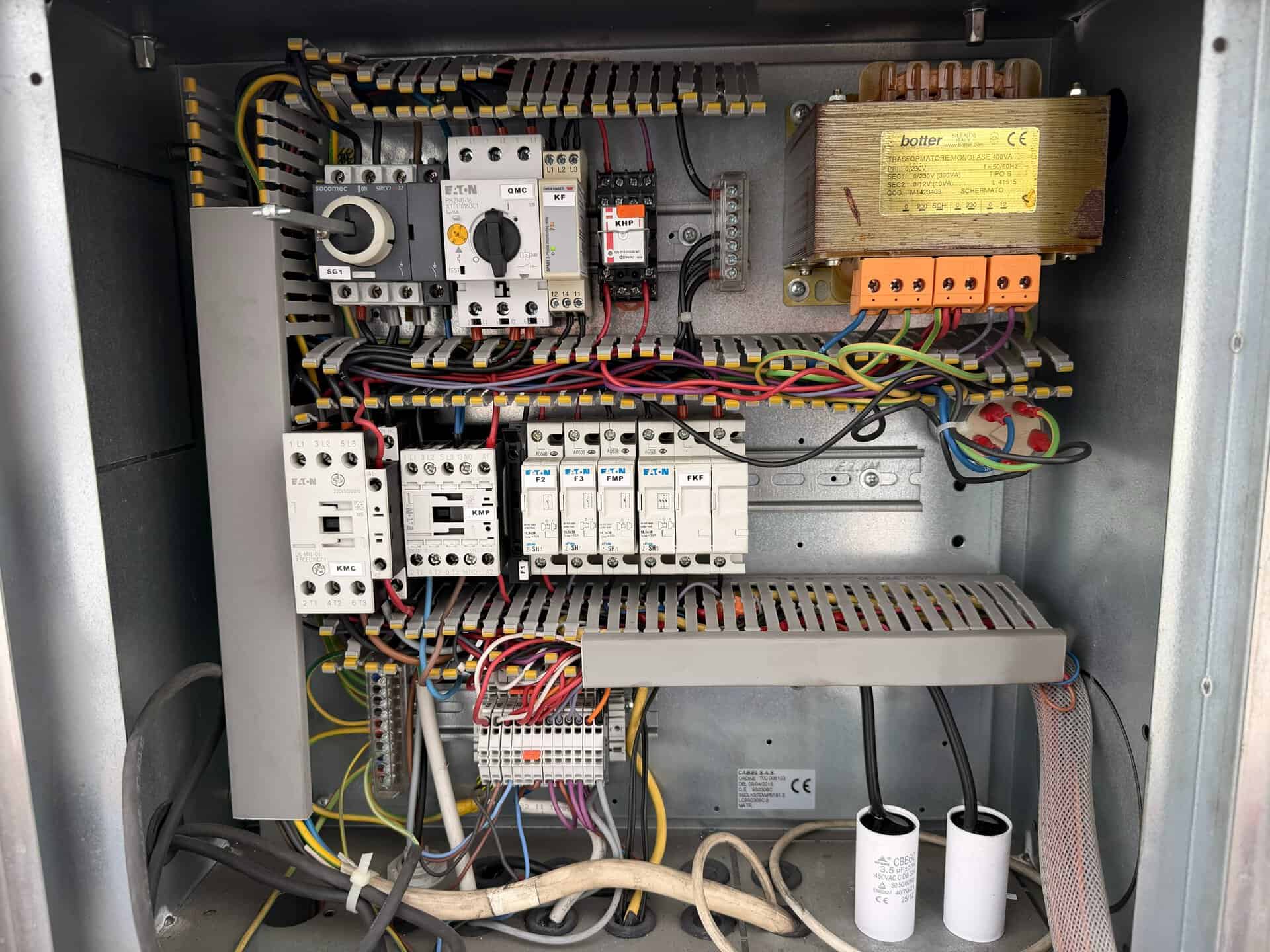

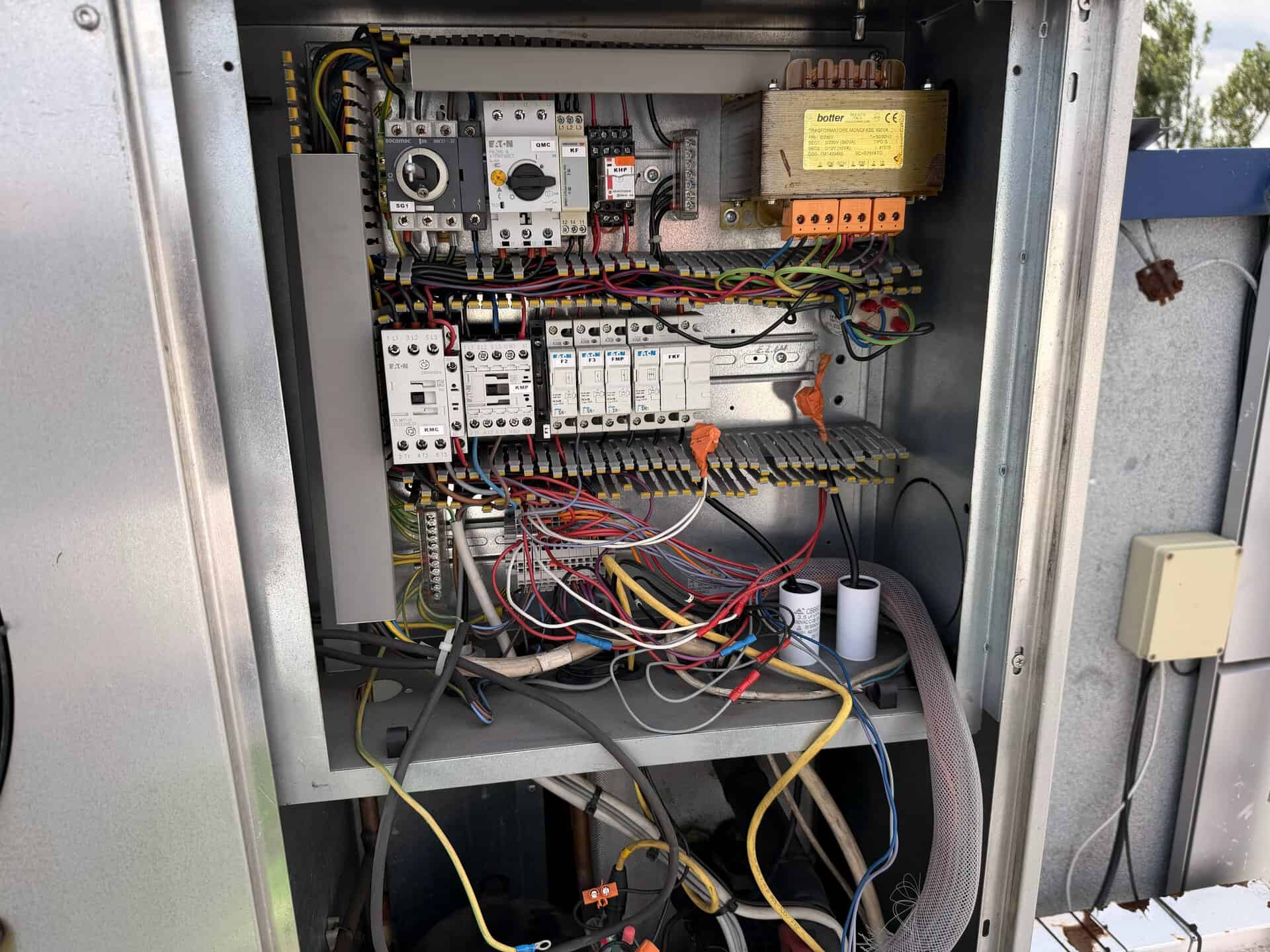

Automatyka, zabezpieczenia elektryczne i protokół serwisowy

Szafę sterowniczą otwieramy przy każdym przeglądzie. Połączenia śrubowe luzują się od cykli termicznych, a poluzowany zacisk grzeje się i powoduje asymetrię napięć na zasilaniu sprężarki. Dlatego dokręcamy połączenia, mierzymy prądy poszczególnych faz i oceniamy stan styczników. Następnie czytamy historię alarmów w sterowniku, gdyż zapisane zdarzenia pokazują, co działo się między wizytami.

Wizytę zamyka test poprawności działania oraz protokół serwisowy z wynikami pomiarów, listą wymienionych części i zaleceniami. Ten dokument służy utrzymaniu ruchu do planowania budżetu, a nam do ułożenia planu serwisów na kolejny rok. Jeżeli zależy Ci na stałej opiece, raport jest naturalnym punktem wyjścia do kontraktu utrzymaniowego. Tak wygląda pełny serwis chiller Clint CHA/CLK 71 w naszym wykonaniu.

Najczęstsze błędy w eksploatacji agregatu wody lodowej

Poniższe błędy spotykamy najczęściej, w kolejności od najbardziej powszechnego. Każdy z nich skraca żywotność sprężarki, chociaż żaden nie wygląda groźnie w pierwszym miesiącu.

• Brak czyszczenia skraplacza w zakładach o dużym zapyleniu, gdzie lamele zarastają w jeden sezon.
• Pomijanie filtra wodnego, który po zabudowie instalacji zbiera zgorzelinę i resztki materiałów uszczelniających.
• Uzupełnianie czynnika bez znalezienia i usunięcia nieszczelności, czyli leczenie objawu zamiast przyczyny.
• Zmiana nastaw sterownika przez obsługę produkcji, najczęściej obniżanie temperatury wody bez potrzeby technologicznej.
• Zabudowa jednostki ekranami lub regałami, przez co gorące powietrze wraca do skraplacza.

Przy starszych jednostkach pojawia się jeszcze jedno pytanie: naprawiać dalej czy planować wymianę. Wtedy zestawiamy koszt napraw z kosztem energii oraz dostępnością czynnika, a wynik zapisujemy w raporcie. Szerzej opisujemy ten etap przy modernizacji instalacji wody lodowej.

Serwis chiller Clint CHA/CLK 71: najczęstsze pytania

Jak często wykonywać przegląd chillera Clint CHA/CLK 71?

W ruchu jednozmianowym i w czystym otoczeniu wystarcza jeden przegląd rocznie, wykonany przed sezonem letnim. Przy pracy ciągłej, wysokim zapyleniu lub chłodzeniu procesu krytycznego planujemy dwie wizyty w roku, wiosną i jesienią. Niezależnie od tego obowiązuje częstotliwość kontroli szczelności wynikająca z ekwiwalentu CO2 w napełnieniu układu.

Czy przegląd wymaga zatrzymania produkcji?

Większość czynności wykonujemy przy pracującym urządzeniu, ponieważ dopiero wtedy widać rzeczywiste parametry. Zatrzymania wymaga natomiast czyszczenie filtra wodnego, praca w szafie sterowniczej i część testów zabezpieczeń. Zwykle mieści się to w kilkudziesięciu minutach, dlatego wizytę umawiamy na przerwę technologiczną albo na zmianę serwisową.

Co powinien zawierać protokół serwisowy chillera?

Protokół zawiera zmierzone ciśnienia i temperatury, przegrzanie oraz dochłodzenie, prądy sprężarki i wentylatorów, wynik kontroli szczelności, stan filtrów, parametry przepływu wody, listę wykonanych czynności i wymienionych części. Dodatkowo umieszczamy zalecenia z terminem realizacji, ponieważ to one decydują, czy kolejna wizyta będzie przeglądem, czy naprawą.

Czy przy tej jednostce opłaca się retrofit czynnika?

Decyzję opieramy na wieku urządzenia, stanie sprężarki i wymiennika oraz na kosztach eksploatacji. Przy sprawnej mechanice retrofit na czynnik o niższym GWP bywa tańszy niż wymiana całego agregatu. Przy zużytym układzie sensowniejsza okazuje się wymiana, gdyż nowy czynnik nie naprawi nieszczelnej instalacji. Ocenę wykonujemy w ramach audytu technicznego.

Serwis chiller Clint CHA/CLK 71 z jednym partnerem technicznym

Przegląd tej jednostki daje efekt tylko wtedy, gdy strona chłodnicza, wodna i elektryczna są oceniane razem. Samo czyszczenie skraplacza niczego nie rozwiąże, jeżeli w tle pracuje zapchany filtr i poluzowany zacisk. Prowadzimy pełną obsługę chłodnictwa przemysłowego, od przeglądu przez naprawę po modernizację. Serwis chiller Clint CHA/CLK 71 umówisz jednym telefonem: +48 501 179 381, info@skic.com.pl.
