Serwis chiller Ferroli RGA IR 200.2

Serwis chiller Ferroli RGA IR 200.2 w rękach autoryzowanego serwisu

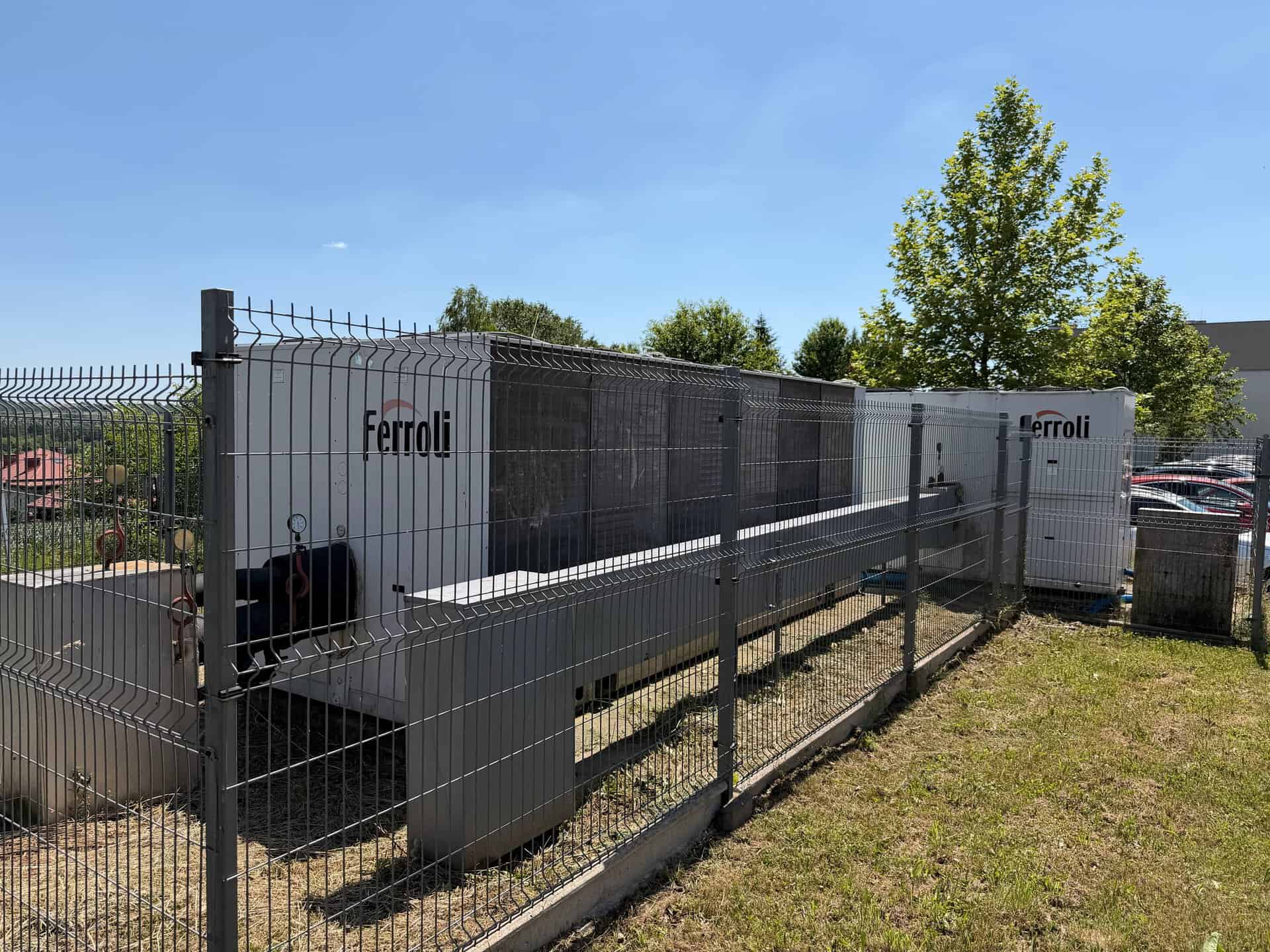

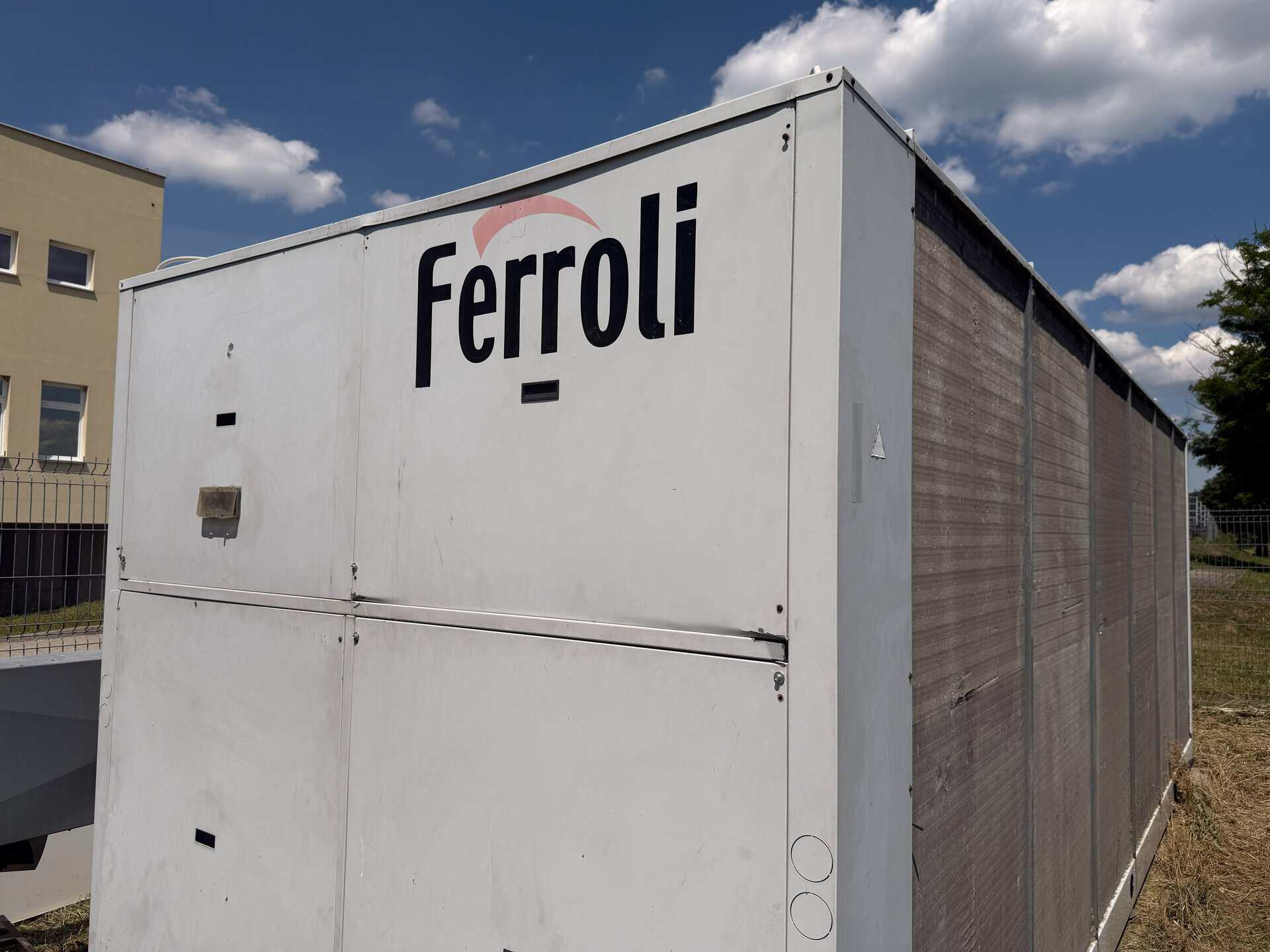

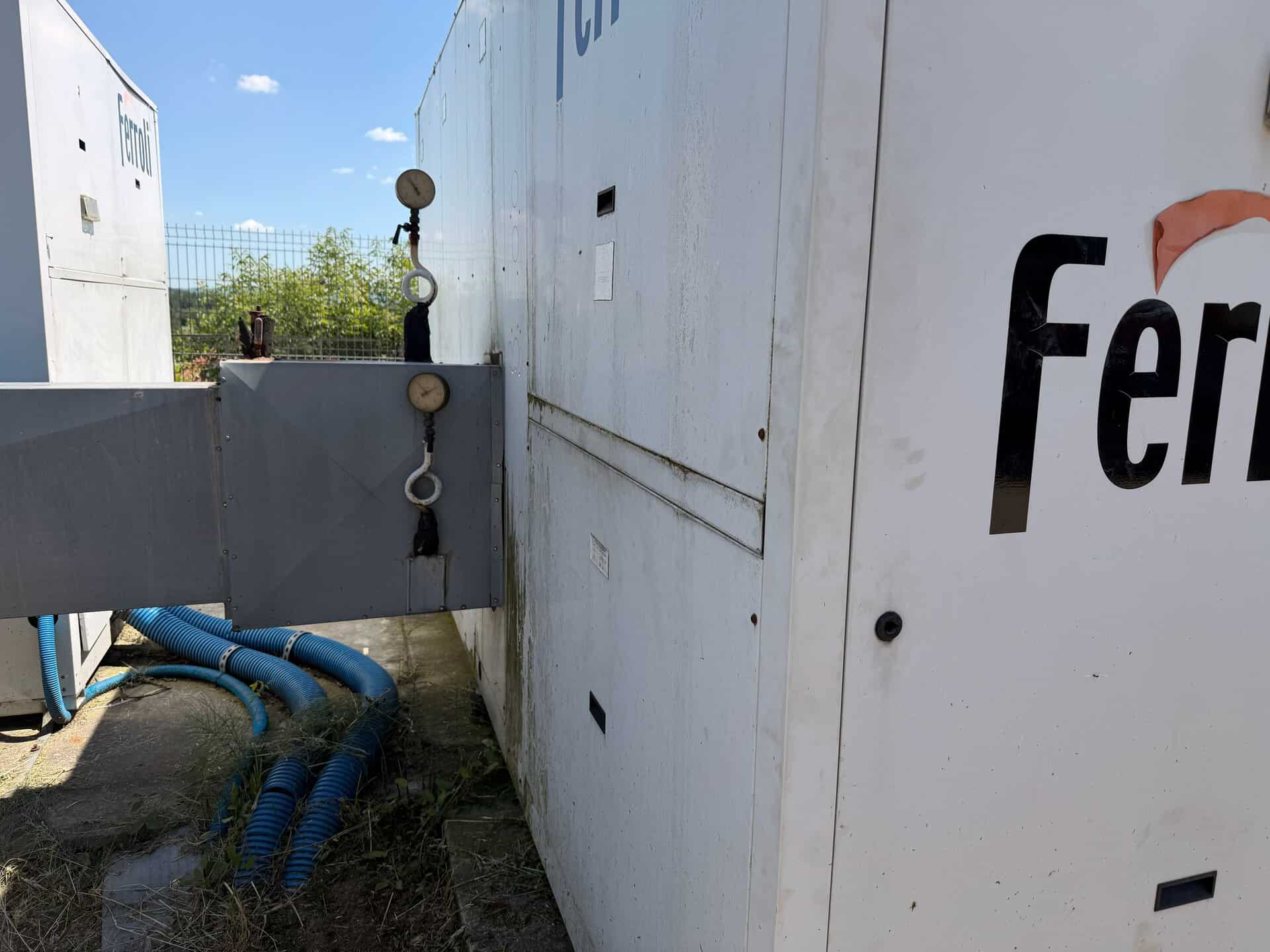

Serwis chiller Ferroli RGA IR 200.2 obejmuje pełny przegląd agregatu wody lodowej z dwiema sprężarkami scroll i czynnikiem R410A. W zakres wchodzą kontrola szczelności, pomiary ciśnień i temperatur pracy, czyszczenie skraplacza powietrznego, sprawdzenie parownika płytowego oraz automatyki, a na koniec protokół serwisowy z zaleceniami. Jednostka serii RGA pracuje na zewnątrz, przez cały sezon, zwykle bez stałego nadzoru. Dlatego jej zużycie widać najpierw nie w awarii, lecz w rosnącym poborze prądu i wydłużonych cyklach sprężarek. Chłodnictwo przemysłowe obsługujemy od 2004 roku i ten scenariusz spotykamy regularnie.

[Pokaz zdjęć]

Co obejmuje serwis chiller Ferroli RGA IR 200.2?

Przegląd prowadzimy zawsze w tej samej kolejności, ponieważ część pomiarów ma sens wyłącznie na urządzeniu pracującym. Najpierw obserwujemy agregat w normalnym cyklu, dopiero potem wchodzimy w czynności obsługowe. Standardowy zakres wygląda następująco:

• Kontrola szczelności układu chłodniczego detektorem elektronicznym oraz oględziny lutów, króćców i sprężarek.

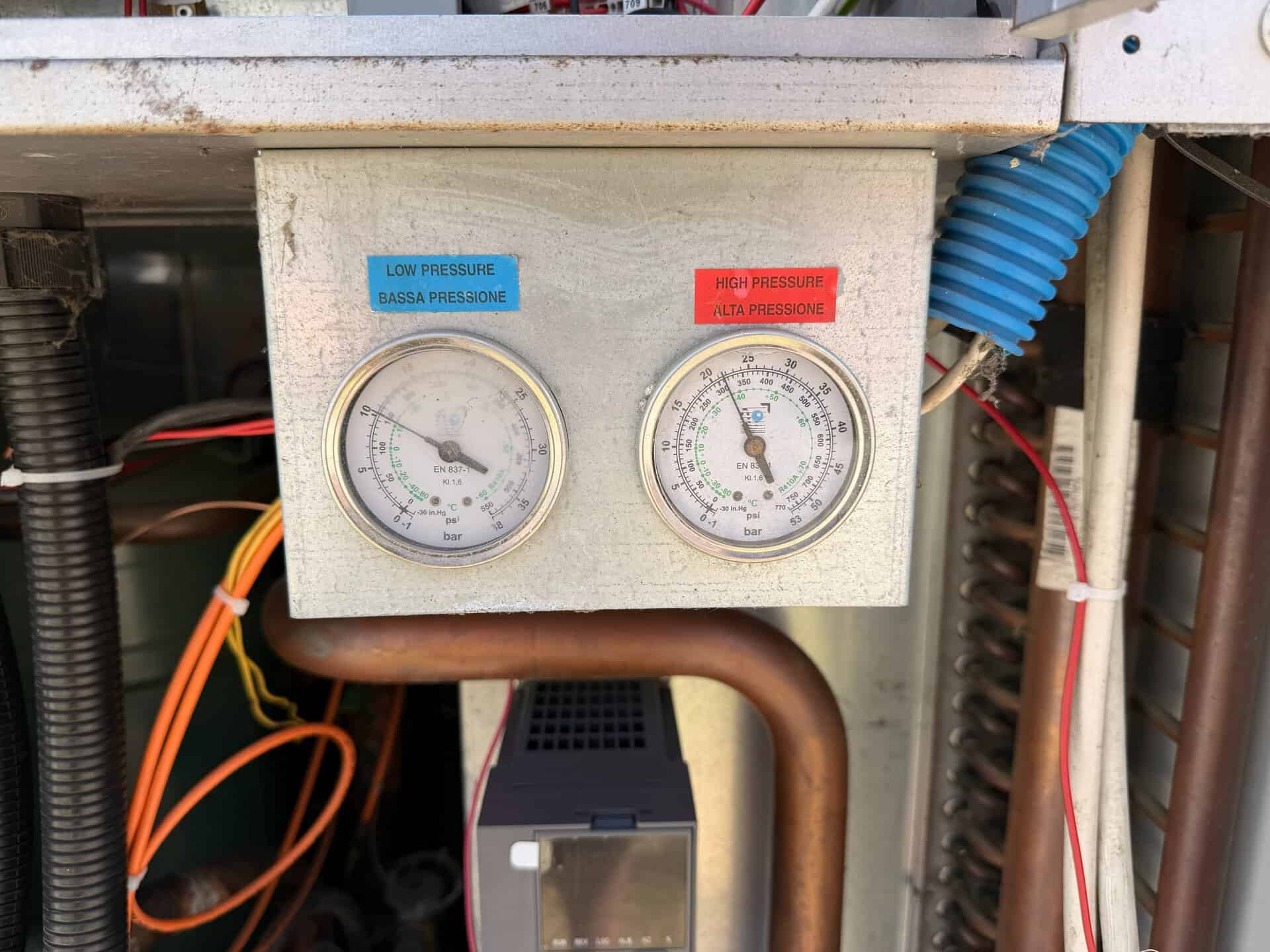

• Pomiar ciśnień skraplania i parowania z odczytem przegrzania oraz dochłodzenia.
• Sprawdzenie obu sprężarek scroll: pobór prądu na każdej fazie, poziom oleju, głośność pracy.
• Kontrola poziomu czynnika R410A i porównanie z masą wpisaną w Karcie Urządzenia.
• Czyszczenie skraplacza powietrznego wraz z usunięciem zanieczyszczeń spomiędzy lameli.
• Sprawdzenie wentylatorów osiowych: łożyska, drgania, mocowania, sterowanie obrotami.
• Kontrola parownika płytowego pod kątem zabrudzenia strony wodnej.
• Sprawdzenie zaworu rozprężnego i stabilności przegrzania na wyjściu z parownika.
• Kontrola filtrów odwadniających, w tym pomiar różnicy temperatur świadczącej o zapchaniu.
• Pomiar przepływu wody lodowej oraz temperatur zasilania i powrotu.
• Kontrola presostatów wysokiego i niskiego ciśnienia oraz zabezpieczenia przepływu.

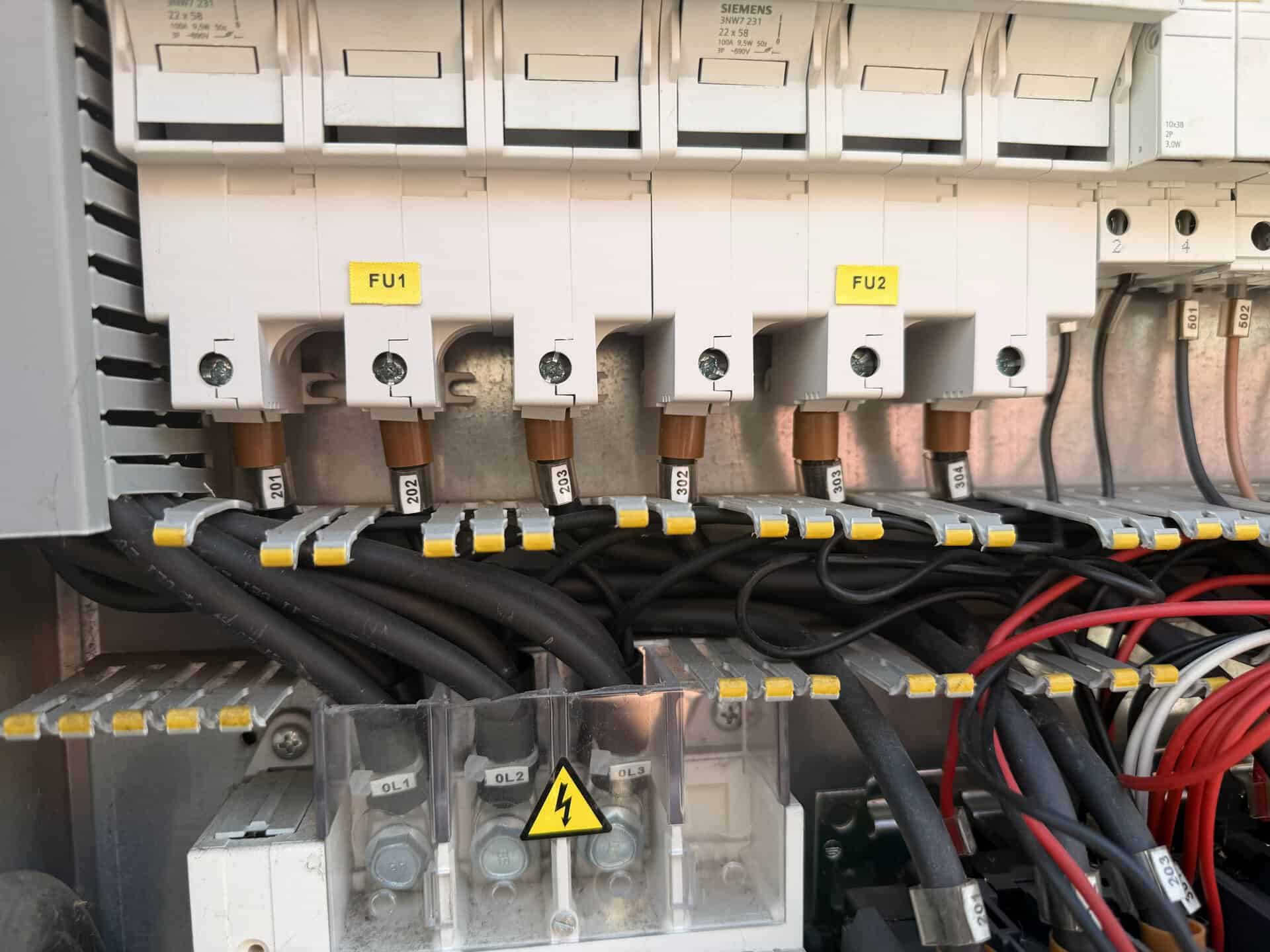

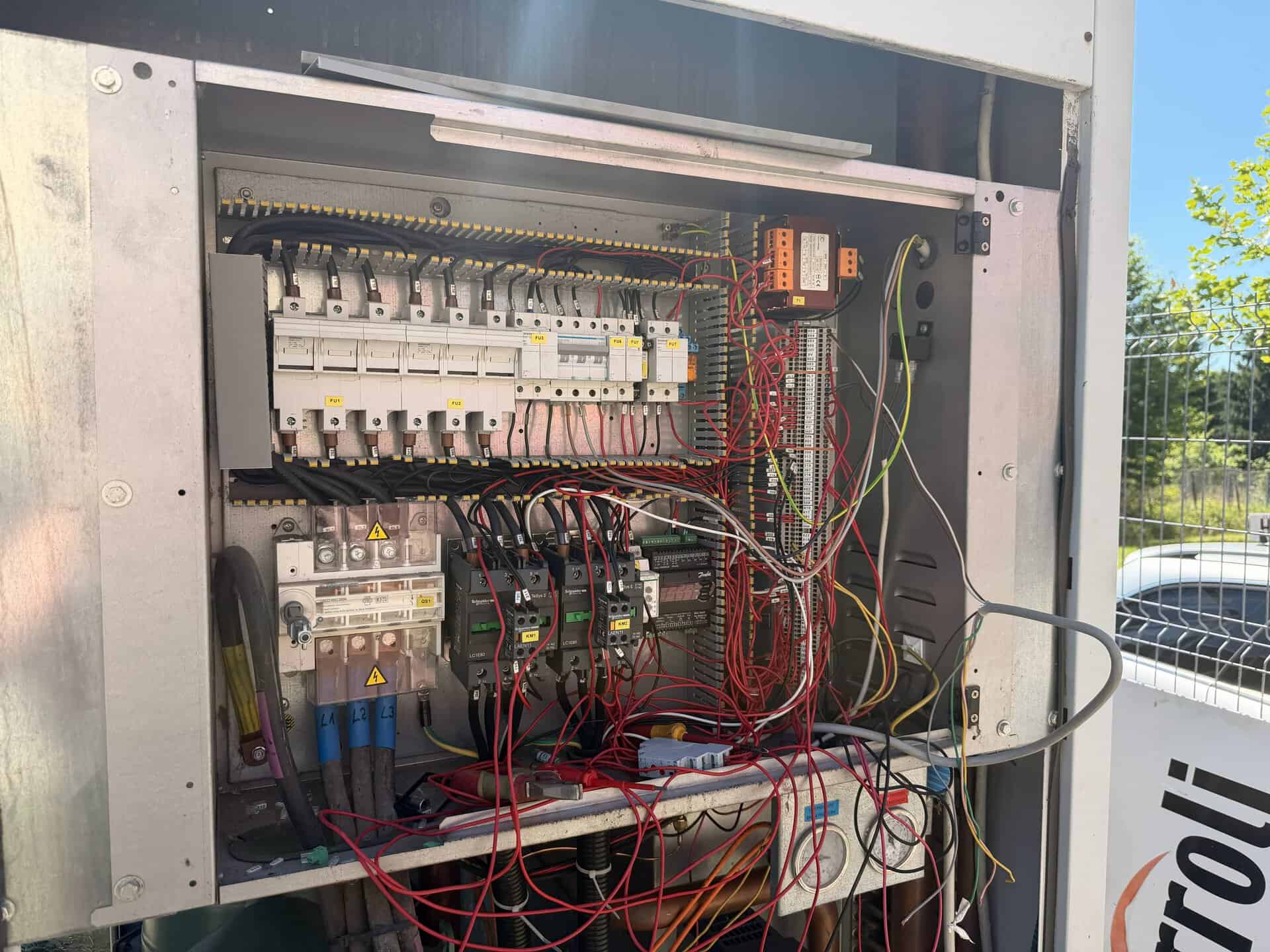

• Przegląd układu elektrycznego: dokręcenie połączeń, stan styczników i zabezpieczeń.
• Odczyt historii alarmów, analiza zdarzeń powtarzalnych i kasowanie usterek po usunięciu przyczyny.
• Test wydajności chłodniczej, regulacja parametrów pracy i sporządzenie protokołu serwisowego.

Kontrola szczelności układu chłodniczego i obowiązki F-gazowe

Wersja IR pracuje na R410A, czyli mieszaninie HFC objętej przepisami F-gazowymi. W praktyce oznacza to dwie rzeczy. Po pierwsze, nieszczelność to nie tylko strata wydajności, ale również zdarzenie do udokumentowania. Po drugie, kontrolę może wykonać wyłącznie osoba z certyfikatem F-gazowym, a wynik trafia do Karty Urządzenia w Centralnym Rejestrze Operatorów. Częstotliwość wynika z ekwiwalentu CO2 napełnienia, dlatego próg sprawdzamy na tabliczce znamionowej. Szczegółowe wymagania opisuje rozporządzenie F-gazowe 2024/573 regulujące kontrolę szczelności instalacji chłodniczych.

Ubytek czynnika ma jeszcze jeden skutek. R410A uzupełniamy w fazie ciekłej, aby zachować proporcje składników, a po większym wycieku układ opróżniamy i napełniamy od nowa. Dolewanie gazu bez znalezienia nieszczelności to koszt, który wraca co sezon. Jeżeli agregat traci czynnik częściej niż raz w roku, naprawa agregatu wody lodowej wychodzi taniej niż kolejne napełnienia.

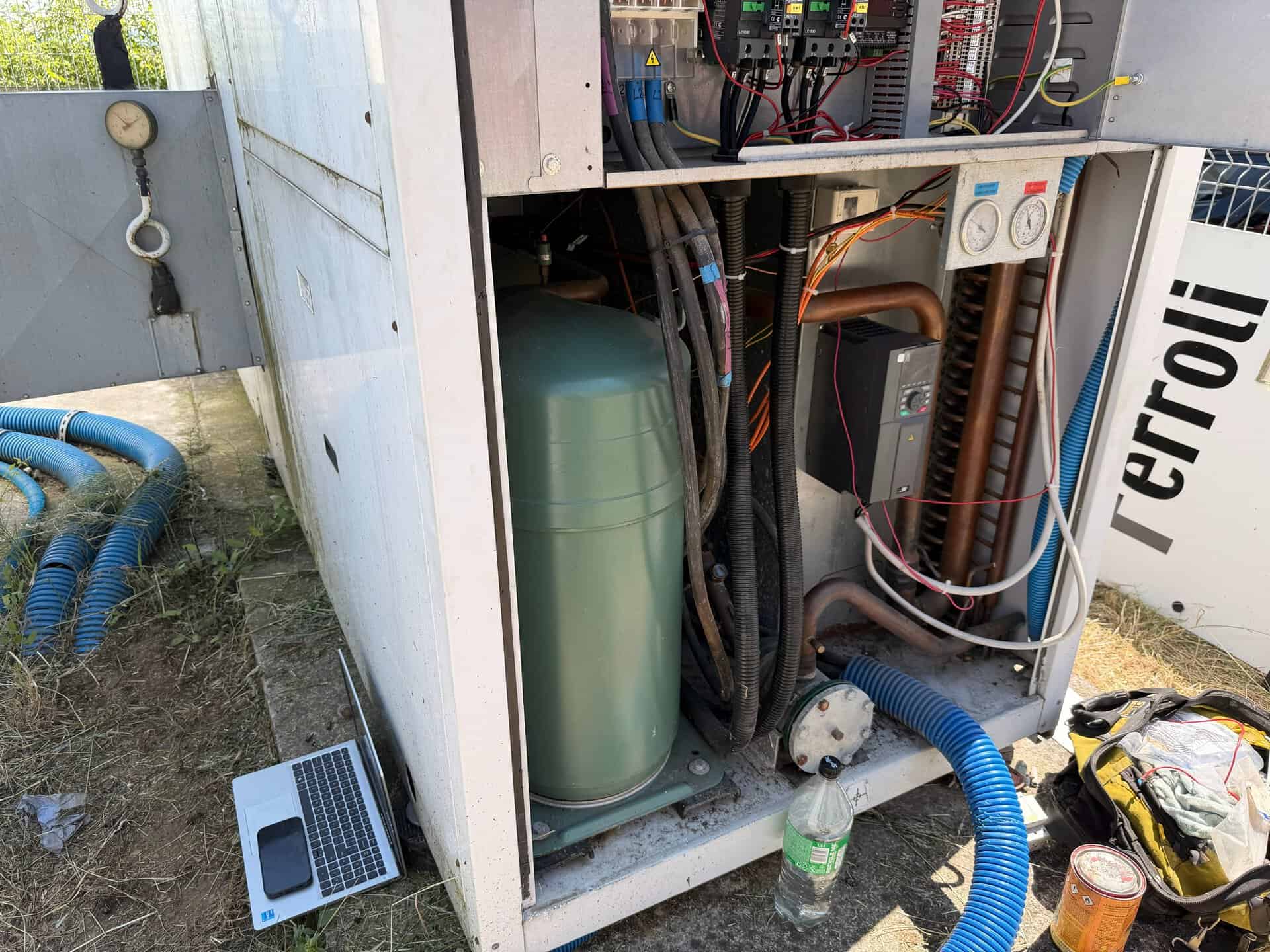

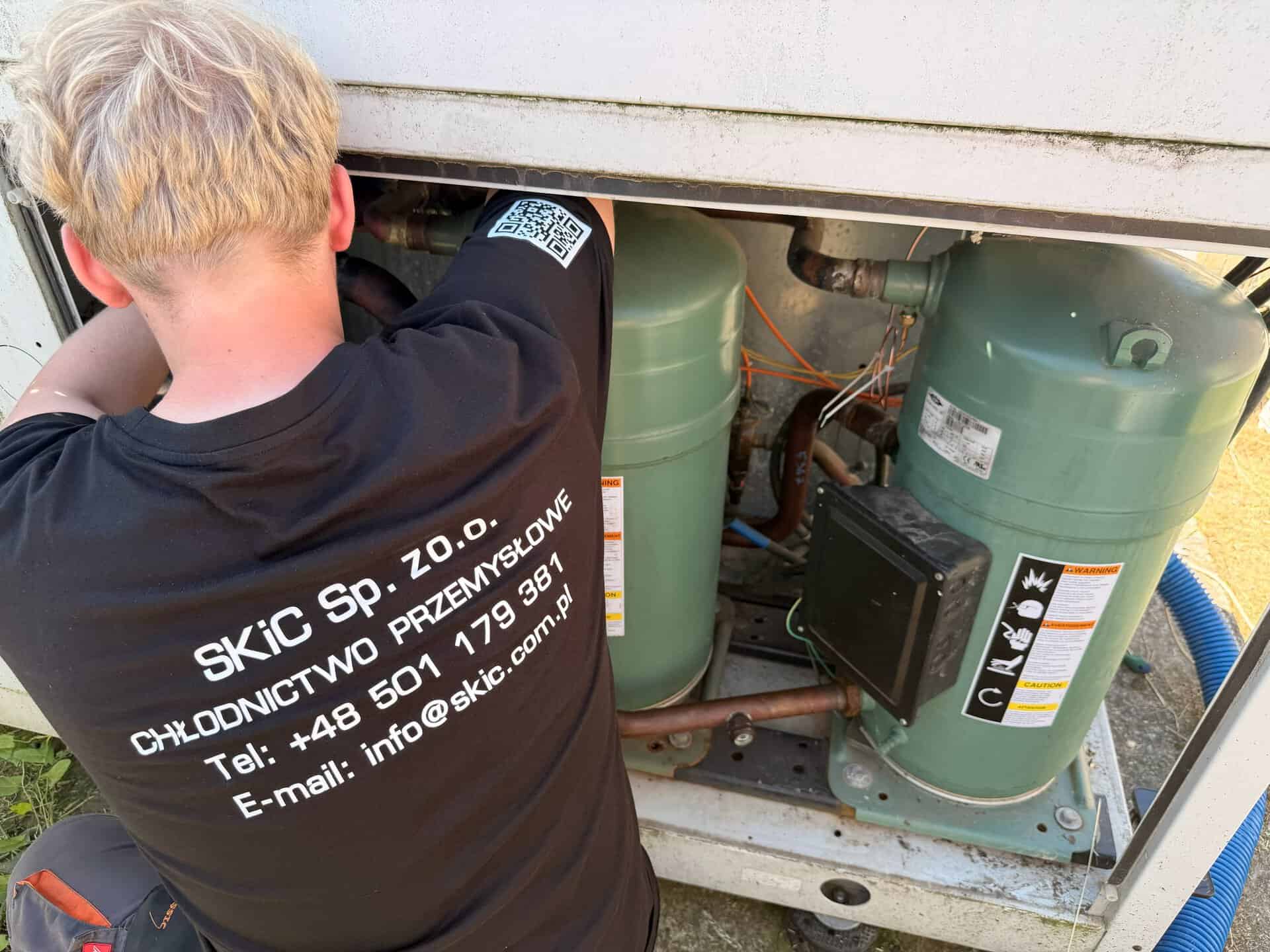

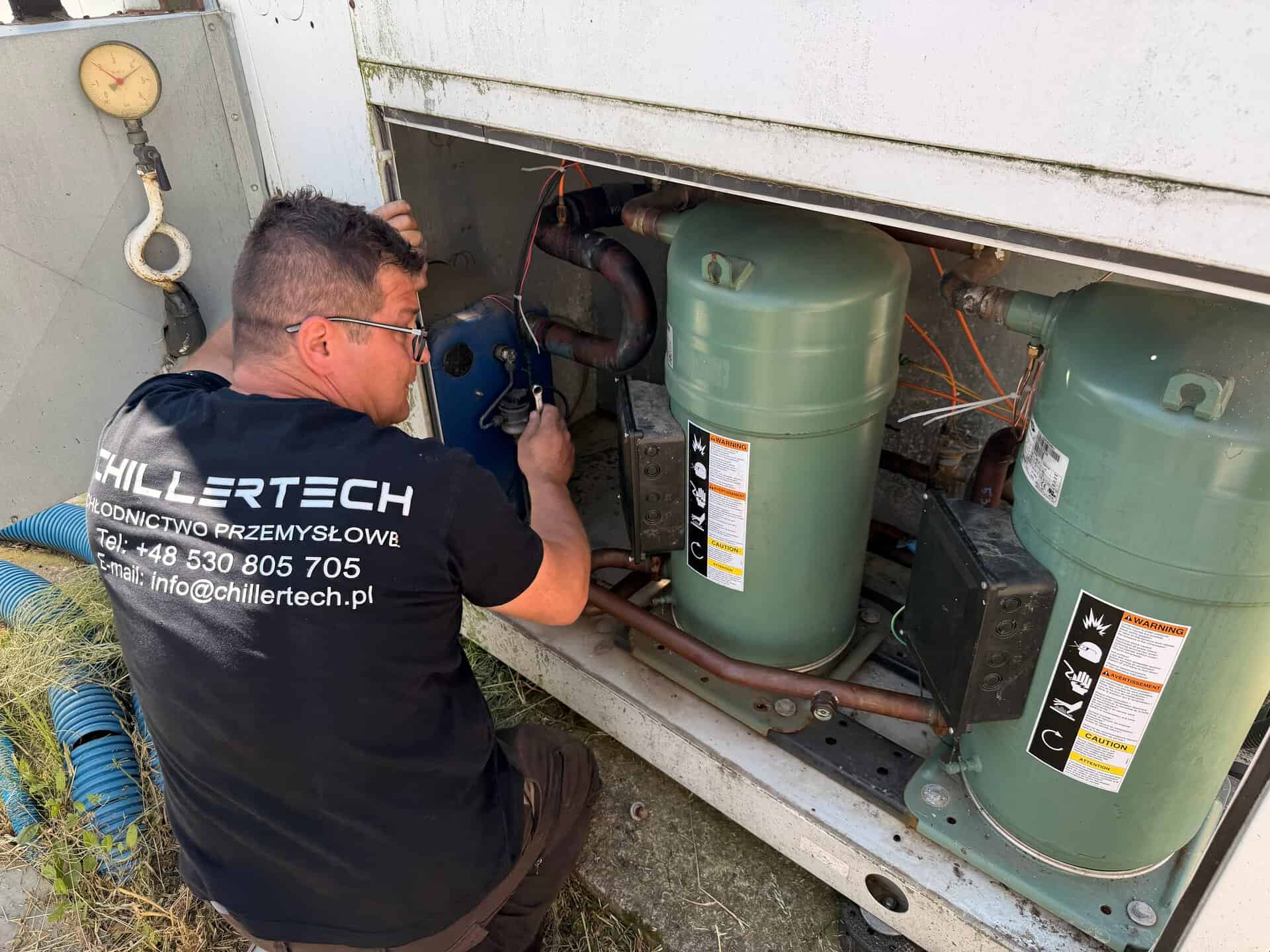

Dwie sprężarki scroll w jednym obiegu, co sprawdzamy najpierw

Model 200.2 ma dwie sprężarki scroll pracujące na wspólny obieg czynnika. Taki układ daje stopniową regulację wydajności, jednak wprowadza dwa typowe problemy. Pierwszy to nierównomierny podział oleju między maszyny. Drugi to praca jednej sprężarki przez większość sezonu, ponieważ druga wyłącza się na zabezpieczeniu, a nikt tego nie zauważa.

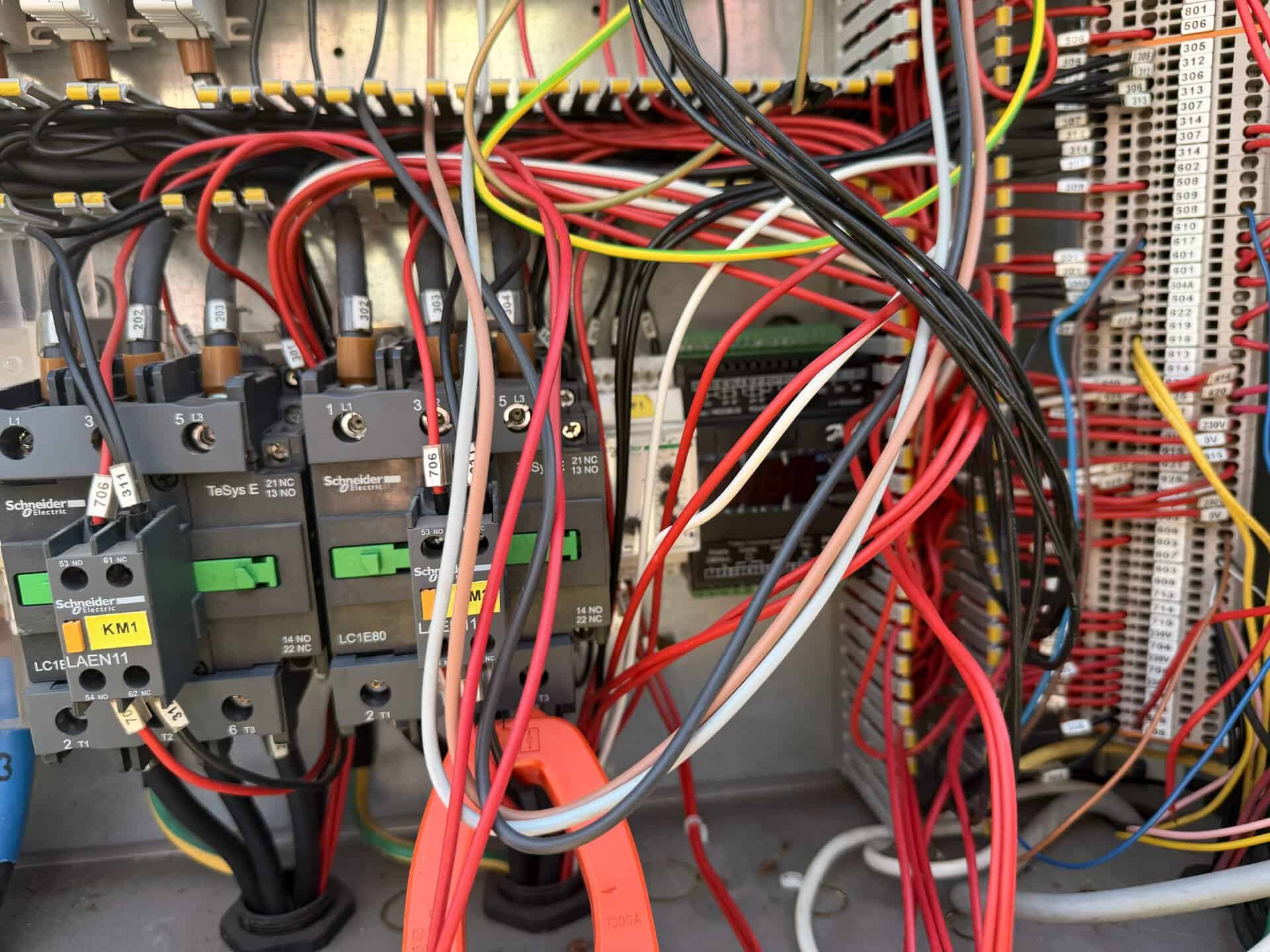

Dlatego mierzymy pobór prądu osobno dla każdej sprężarki i porównujemy liczniki godzin pracy. Różnica rzędu kilkuset godzin w sezonie oznacza, że jedna maszyna zużywa się szybciej. Sprawdzamy też stan styczników, gdyż przypalone styki dają spadek napięcia i przegrzewanie uzwojeń. Wreszcie kontrolujemy kolejność faz, ponieważ sprężarka scroll pracująca w odwrotnym kierunku nie tłoczy i szybko traci sprawność.

Czyszczenie skraplacza powietrznego i praca wentylatorów osiowych

Skraplacz lamelowy zbiera pyłki, kurz z hal i tłuszcz z wyrzutni wentylacyjnych. Zabrudzony wymiennik podnosi ciśnienie skraplania, a wraz z nim pobór prądu sprężarek. W skrajnym przypadku agregat wyłącza się na presostacie wysokiego ciśnienia w najgorętszy dzień, czyli wtedy, gdy jest najbardziej potrzebny.

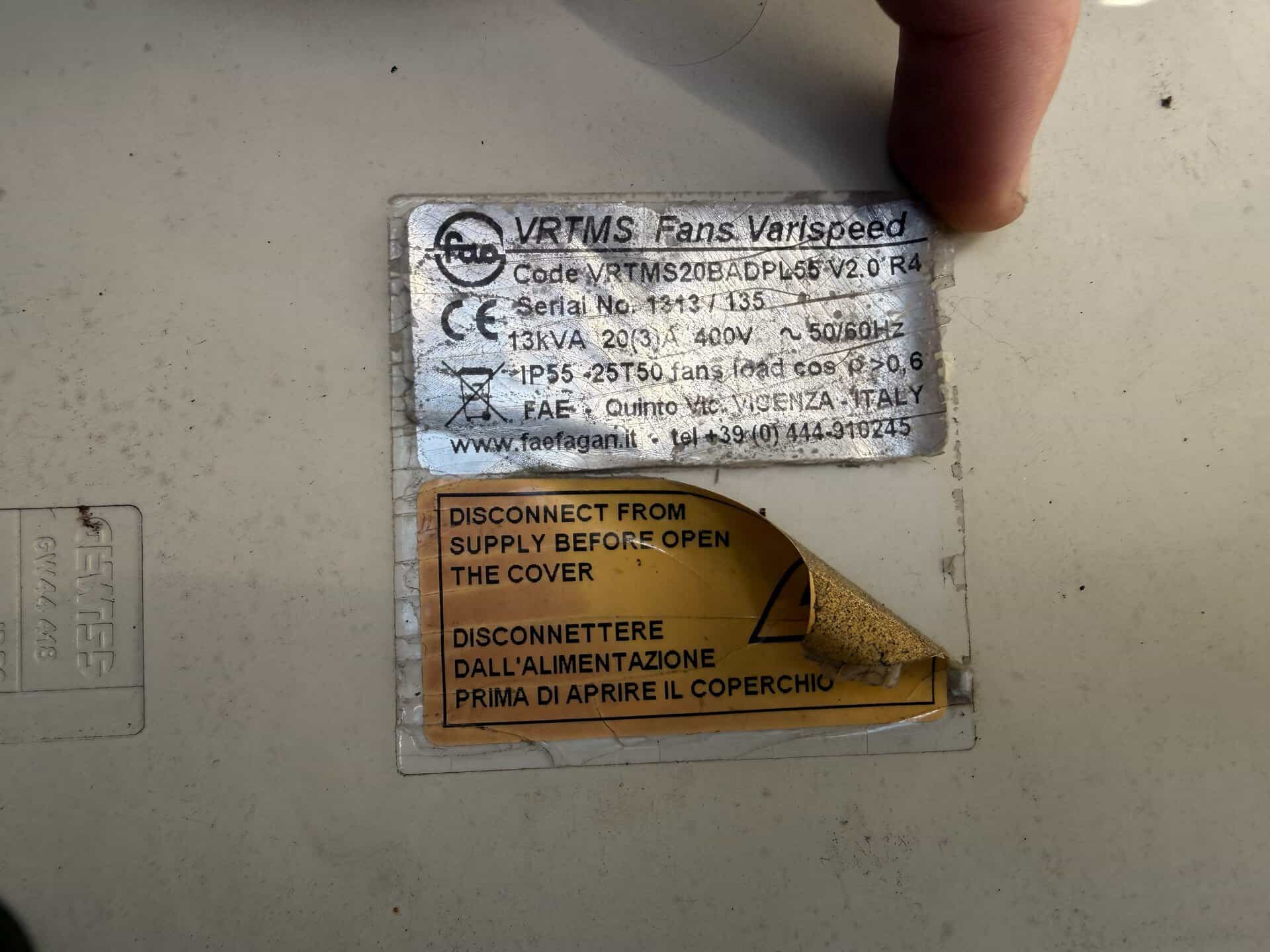

Mycie skraplacza to najtańsza czynność o największym przełożeniu na rachunek za prąd. Prowadzimy je w kierunku przeciwnym do przepływu powietrza, preparatem dobranym do lameli aluminiowych. Ponadto sprawdzamy wentylatory osiowe: luz na łożyskach, drgania, stan osłon i sterowanie obrotami. Zużyte łożysko słychać znacznie wcześniej, niż zobaczy je sterownik.

Parownik płytowy, przepływ wody i zabezpieczenia

Wymiennik płytowy jest zwarty i wydajny, jednak nie wybacza braku przepływu. Zabrudzona strona wodna, zapchany filtr siatkowy albo zapowietrzona instalacja obniżają temperaturę parowania i prowadzą do zamrożenia płyt. Dlatego kontrolujemy zabezpieczenie przepływu, presostat różnicowy oraz temperatury zasilania i powrotu wody lodowej.

Sprawdzamy również stężenie glikolu, jeśli układ pracuje na roztworze. Zbyt niskie stężenie po sezonowych dolewkach czystej wody to jedna z częstszych przyczyn zniszczenia parownika. Przy okazji oceniamy jakość wody obiegowej, ponieważ osad i produkty korozji osiadają w kanałach płyt i systematycznie obniżają wydajność. Szerszy zakres badania instalacji prowadzimy w ramach audytu technicznego instalacji chłodniczej.

Najczęstsze błędy eksploatacyjne przy agregatach Ferroli RGA

Poniższe sytuacje spotykamy w polskich zakładach częściej niż uszkodzenia sprężarek. Każda z nich kosztuje więcej, niż wynosi przegląd okresowy:

• Kasowanie alarmu bez ustalenia przyczyny, przez co sterownik traci historię zdarzeń potrzebną do diagnostyki.
• Ustawianie temperatury wody lodowej niżej, niż wymaga proces, co podnosi zużycie energii bez zysku technologicznego.
• Zabudowa agregatu ekranami lub ustawienie zbyt blisko ściany, przez co gorące powietrze wraca na skraplacz.
• Uzupełnianie instalacji samą wodą zamiast roztworem o właściwym stężeniu glikolu.
• Zlecanie kontroli szczelności ekipie bez certyfikatu F-gazowego, co podważa wpis w Karcie Urządzenia.
• Odkładanie czyszczenia skraplacza do momentu, w którym agregat sam zaczyna się wyłączać.

Jeżeli rozpoznajesz choć dwa punkty z tej listy, przegląd przed sezonem zwróci się szybciej niż jeden przestój produkcji.

Protokół serwisowy po przeglądzie chillera Ferroli

Każdy serwis chiller Ferroli RGA IR 200.2 kończymy protokołem serwisowym z odczytanymi parametrami, wykonanymi czynnościami i listą zaleceń. Dokument zawiera ciśnienia i temperatury pracy, wynik kontroli szczelności, stan czynnika, obserwacje z układu elektrycznego oraz wskazanie elementów do wymiany w najbliższym sezonie. Stanowi też załącznik do dokumentacji F-gazowej i materiał do planowania budżetu utrzymania ruchu. Na tej podstawie budujemy plany prewencji oraz kompleksowy serwis chillerów przemysłowych w formule całorocznej.

Serwis chiller Ferroli RGA IR 200.2, najczęstsze pytania

Jak często wykonywać serwis chiller Ferroli RGA IR 200.2?

Pełny przegląd planujemy dwa razy w roku: przed sezonem chłodniczym i po nim. Przy pracy całorocznej lub w zapylonym otoczeniu skraplacz wymaga częstszego mycia. Niezależnie od tego kontrola szczelności ma własny harmonogram, wynikający z ekwiwalentu CO2 napełnienia. Dla agregatów tej klasy mocy oznacza to zwykle kontrolę co sześć miesięcy, a przy zamontowanym systemie detekcji wycieku odstęp bywa dłuższy.

Na jakim czynniku pracuje Ferroli RGA IR 200.2?

Seria RGA w wersji IR pracuje na R410A, w jednym obiegu z dwiema sprężarkami scroll i parownikiem płytowym. Czynnik pozostaje dopuszczony w serwisie, jednak podlega ograniczeniom w ramach wycofywania HFC. Dlatego przy poważnej awarii sprężarki liczymy dwa warianty: naprawę na obecnym czynniku oraz retrofit na czynnik o niższym GWP. Wybór zależy od wieku agregatu, stanu wymienników i planowanego czasu eksploatacji.

Ile trwa przegląd agregatu wody lodowej tej wielkości?

Standardowy przegląd zajmuje zwykle jeden dzień roboczy dwuosobowej grupy serwisowej. Czas zależy przede wszystkim od stanu skraplacza, ponieważ dokładne mycie wymiennika bywa najdłuższą częścią wizyty. Jeżeli podczas pomiarów wyjdzie nieszczelność albo problem z automatyką, diagnostykę prowadzimy w tym samym wjeździe, natomiast zakres naprawy uzgadniamy przed jej rozpoczęciem.

Co oznacza alarm wysokiego ciśnienia w chillerze Ferroli?

Alarm presostatu wysokiego ciśnienia najczęściej wskazuje na problem po stronie skraplania. Typowe przyczyny to zabrudzony skraplacz, zatrzymany wentylator, recyrkulacja gorącego powietrza albo przeładowanie układu czynnikiem. Rzadziej odpowiada za niego uszkodzony presostat lub błąd sterowania obrotami wentylatorów. Kasowanie alarmu bez usunięcia przyczyny prowadzi do przegrzewania sprężarek, dlatego po drugim zadziałaniu z rzędu agregat wymaga diagnostyki.

Serwis chiller Ferroli RGA IR 200.2 pod jednym numerem

Agregat RGA IR 200.2 rzadko psuje się bez zapowiedzi. Rosnące ciśnienie skraplania, nierówna praca dwóch sprężarek i powtarzalne alarmy pojawiają się wcześniej, a wtedy koszt naprawy jest kilkukrotnie niższy. SKiC Robert Aptacy prowadzi serwis chłodnictwa przemysłowego od 2004 roku, z uprawnieniami F-gazowymi i raportem po każdej wizycie. Umów przegląd lub audyt techniczny pod numerem +48 501 179 381 albo mailem info@skic.com.pl, a termin ustalimy w ciągu jednego dnia roboczego.
