Wizualizacja centrali wentylacyjnej przez internet. Zdalne sterowanie i alarmy SMS

Wizualizacja centrali wentylacyjnej przez przeglądarkę pokazuje na żywo to, co dotąd widać było tylko przy szafie sterowniczej: temperatury, pracę wentylatorów, zawory, wymiennik i alarmy. Budujemy ją razem z nowym sterowaniem albo dokładamy do sprawnego sterownika. Serwis i właściciel obiektu logują się na stronie, alarmy przychodzą SMS-em i e-mailem, a każda zmiana wykonana zdalnie trafia do historii. Zadzwoń: +48 501 179 381. Pracujemy w całej Polsce.

Co pokazuje wizualizacja centrali wentylacyjnej

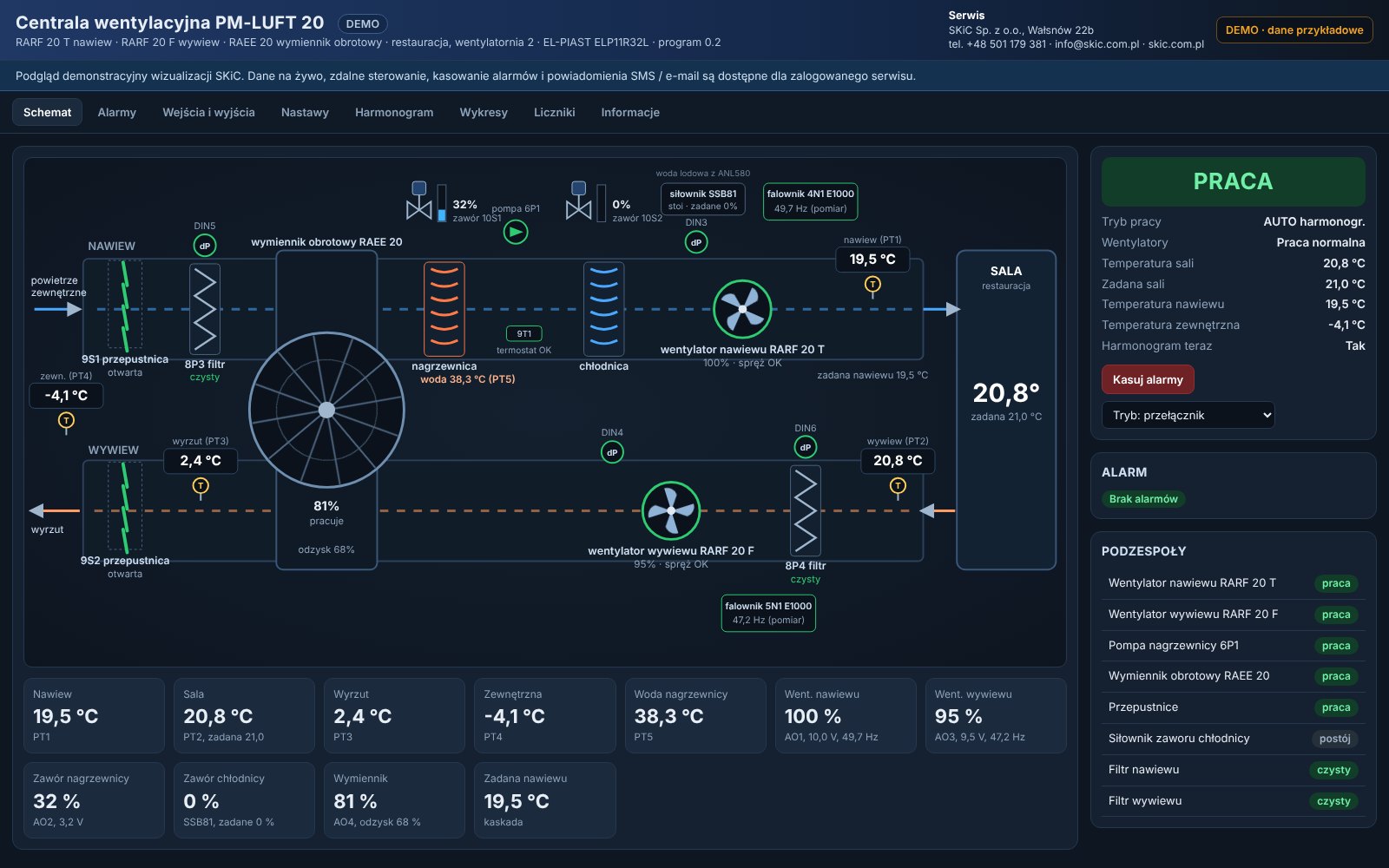

Przykład: centrala PM-LUFT wielkości 20 z wymiennikiem obrotowym, widok demonstracyjny na danych przykładowych.

Na ekranie jest schemat centrali odświeżany co kilka sekund. Przykład ze zdjęcia to centrala PM-LUFT wielkości 20 z wymiennikiem obrotowym, nagrzewnicą i chłodnicą wodną. Uszkodzony sterownik producenta zastąpiliśmy sterownikiem EL-PIAST z własnym programem SKiC, a do niego podłączyliśmy zdalny podgląd.

• Temperatury: nawiew, sala, wyrzut, powietrze zewnętrzne i woda na powrocie z nagrzewnicy.
• Wentylatory nawiewu i wywiewu: wysterowanie falowników w procentach i woltach oraz rzeczywista częstotliwość w hercach.
• Zawór nagrzewnicy, siłownik zaworu chłodnicy z położeniem, pompa nagrzewnicy, wymiennik obrotowy i jego sprawność odzysku.

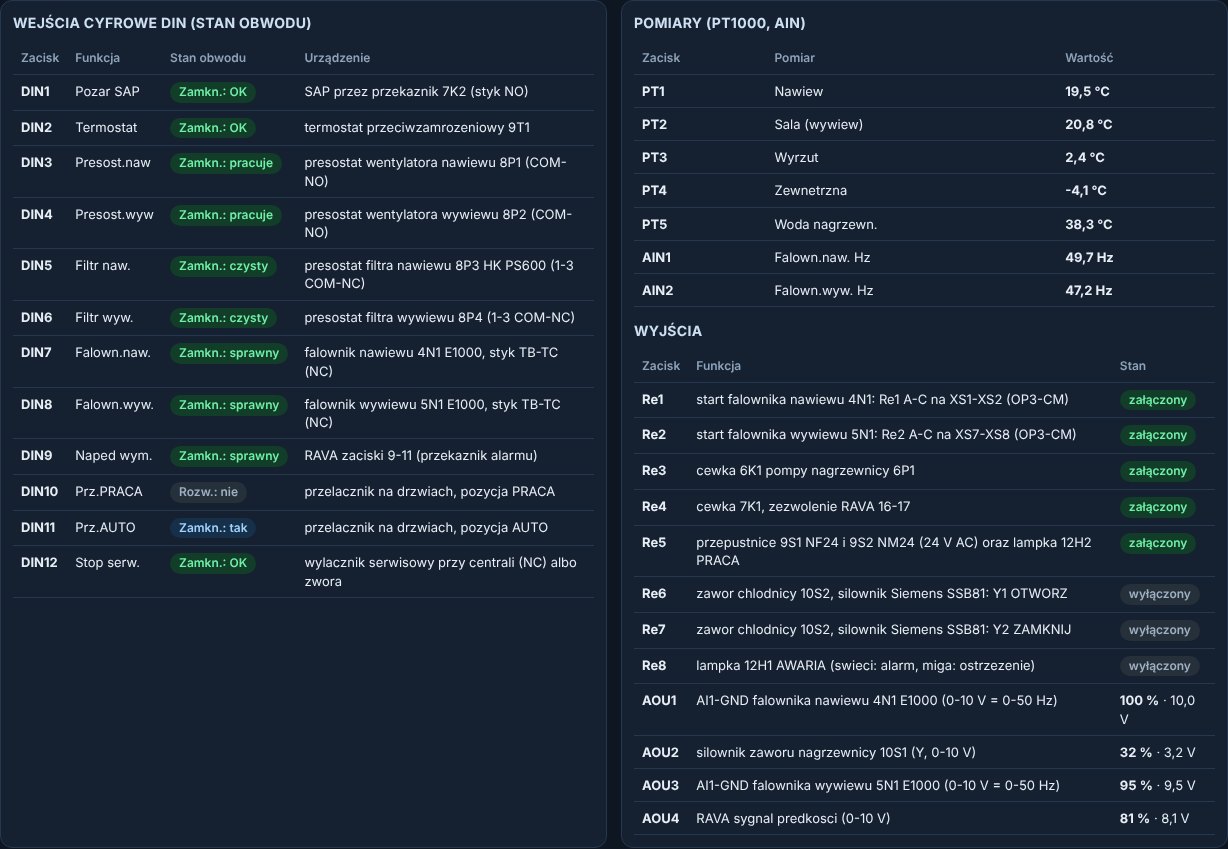

• Filtry, presostaty, termostat przeciwzamrożeniowy, przepustnice i stan falowników.
• Tryb pracy, harmonogram, nastawy i liczniki godzin pracy.

Do podglądu wystarczy przeglądarka w komputerze albo w telefonie. Nie trzeba instalować żadnej aplikacji.

Alarmy centrali: SMS i e-mail, zanim zadzwoni obiekt

Każdy alarm ma opis, co się stało i co sprawdzić. Gdy sterownik zgłosi awarię, serwis dostaje SMS i e-mail z nazwą alarmu i godziną. Osobno przychodzi wiadomość, gdy alarm ustąpi.

• Alarmy krytyczne, na przykład zamarzanie nagrzewnicy, brak sprężu wentylatora albo awaria falownika, idą SMS-em i e-mailem.
• Ostrzeżenia, na przykład zabrudzony filtr albo słaby odzysk ciepła, ustawiamy według potrzeb obiektu.
• Brak łączności z centralą też jest alarmem. Jeśli dane nie przychodzą przez kilka minut, serwis dostaje SMS.
• Ten sam alarm nie wysyła serii SMS-ów, a dzienny limit chroni przed zalewem wiadomości.

Dzięki temu na obiekt jedziemy z wiedzą, który podzespół zgłosił problem, a nie z samym telefonem, że centrala nie grzeje. Więcej o typowych usterkach automatyki piszemy w artykule o naprawie sterowania central wentylacyjnych.

Zdalne sterowanie centralą i kasowanie alarmów z historią

Ze strony można zmienić tryb pracy, harmonogram i nastawy oraz skasować alarm. Polecenie trafia do sterownika, a system czyta wartość z powrotem i dopiero wtedy pokazuje, że zostało wykonane. Jeśli sterownik nie potwierdzi zmiany, użytkownik widzi błąd.

Kasowanie alarmu nie omija zabezpieczeń. Sterownik kasuje tylko te alarmy, których przyczyna ustąpiła. Gdy przyczyna nadal występuje, alarm zostaje, a w historii pojawia się wpis, że po kasowaniu alarm jest dalej aktywny. To sygnał, że trzeba wezwać serwis, a nie próbować kolejny raz.

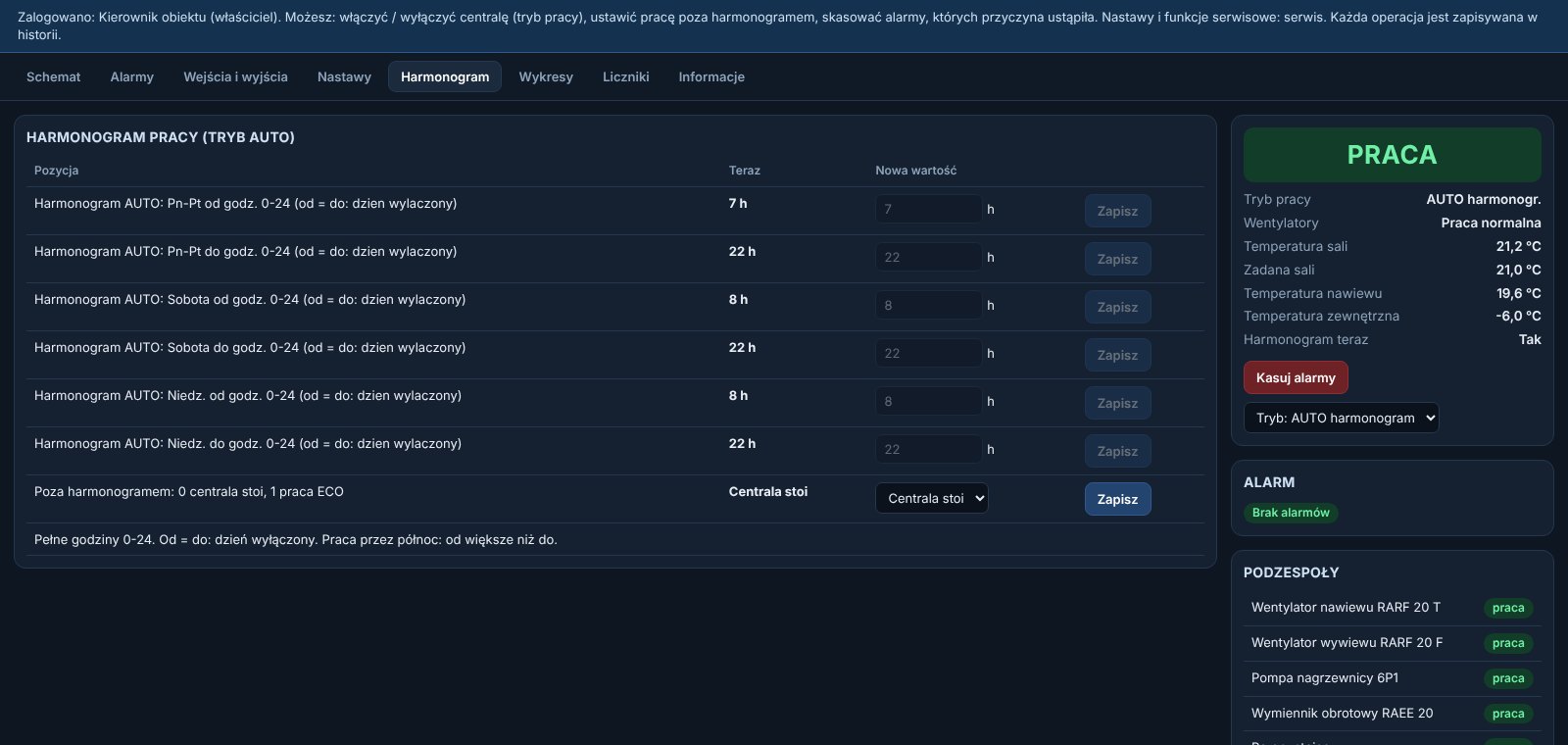

Dwa poziomy dostępu: serwis i właściciel obiektu

Konto serwisu ma pełny dostęp: wszystkie nastawy, harmonogram, test wyjść, liczniki i kasowanie alarmów. Konto właściciela albo kierownika obiektu jest ograniczone do tego, czego potrzebuje na co dzień.

• Włączenie i wyłączenie centrali: STOP, praca ciągła, praca według harmonogramu albo według przełącznika na szafie.
• Praca poza harmonogramem: centrala stoi albo pracuje w trybie oszczędnym.
• Kasowanie alarmów, których przyczyna ustąpiła, z limitem kasowań na godzinę.

Próba zmiany czegokolwiek innego jest odrzucana i zapisywana. W historii widać logowania, otwarcia wizualizacji, każde polecenie z wartością przed zmianą i po niej oraz to, kto je wydał. Historię można pobrać do pliku CSV.

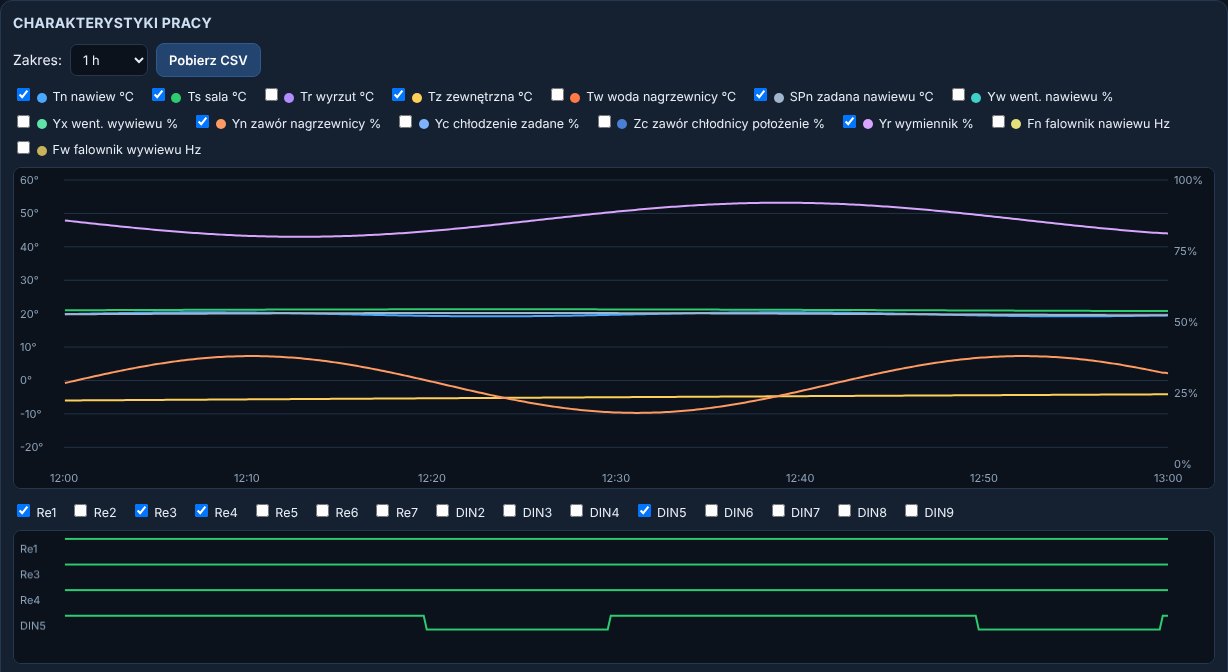

Wykresy pracy i historia temperatur

Wykresy w wizualizacji centrali wentylacyjnej pokazują temperatury, wysterowanie zaworów, wentylatorów i wymiennika oraz stany przekaźników i wejść. Z nich odczytujemy, co działo się przed alarmem: czy spadła temperatura wody z kotłowni, czy zawór był otwarty do końca, czy wentylator stanął po zaniku sprężu. Historia z serwera obejmuje kilka tygodni, a dane można pobrać do arkusza.

Jak podłączamy zdalną wizualizację centrali wentylacyjnej

W szafie sterowniczej montujemy małą bramkę. Czyta ona sterownik protokołem Modbus po Ethernecie albo po USB i co kilka sekund wysyła dane na nasz serwer. Połączenie jest tylko wychodzące i szyfrowane, więc w sieci obiektu nie trzeba otwierać portów ani mieć stałego adresu IP. Gdy na obiekcie nie ma internetu, stosujemy router LTE.

• Audyt centrali i sterownika: czy sterownik udostępnia dane i czy jest sprawny.
• Nowe sterowanie, gdy oryginalnego nie da się naprawić. Pracę ze sterownikiem tej klasy opisaliśmy w artykule o sterowniku El-Piast w centrali Klimor.
• Montaż bramki, opis zacisków w szafie i tabliczka z oznaczeniami na drzwiach.
• Konfiguracja alarmów, numerów SMS, adresów e-mail i kont użytkowników.
• Test na obiekcie: alarm, SMS, e-mail, zdalna zmiana trybu i kasowanie.

Bramka sprawdza każde polecenie z listą dozwolonych zmiennych i zakresów. Centrala zawsze pracuje według własnego sterownika, więc brak internetu nie zatrzymuje wentylacji. Ten sam sposób podłączenia stosujemy przy chillerach z nowym sterowaniem, o którym piszemy w artykule o modernizacji sterowania chillera.

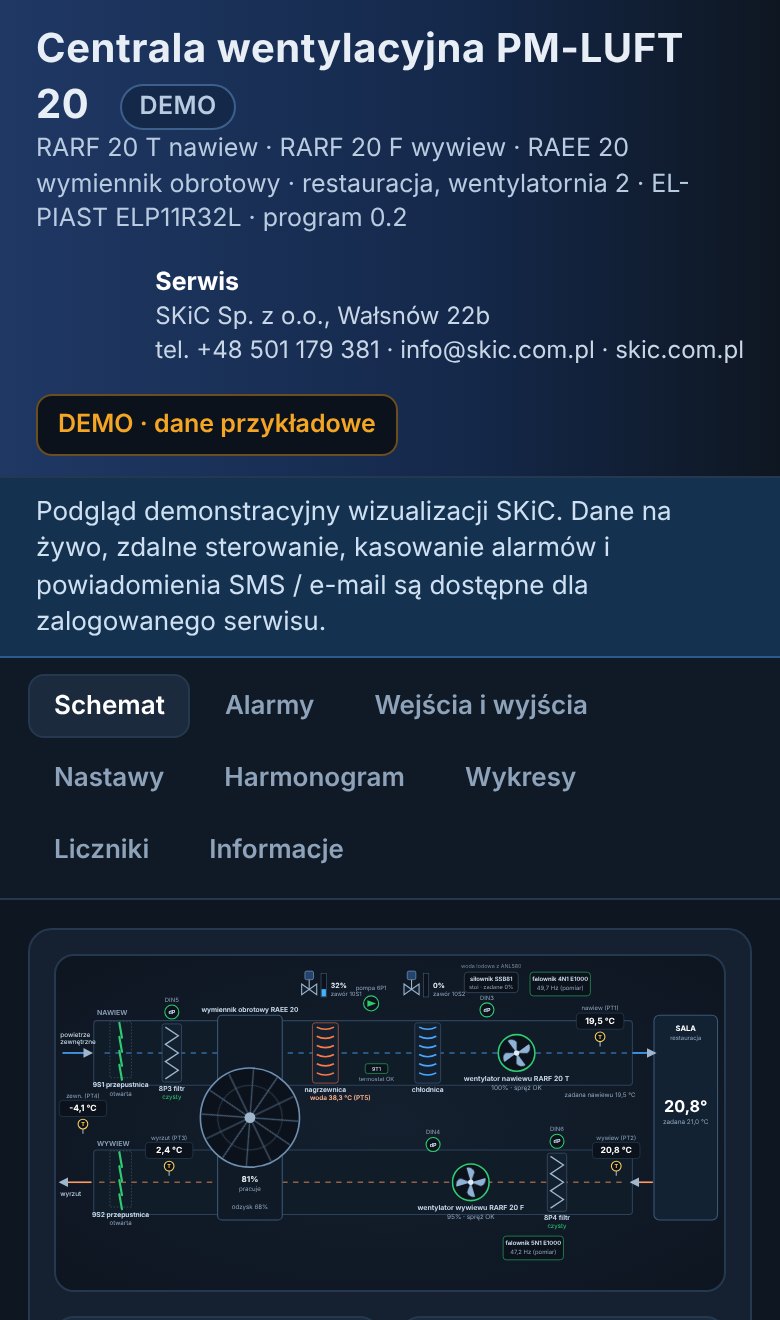

Wizualizacja centrali wentylacyjnej na telefonie

Widok dopasowuje się do ekranu telefonu. Kierownik obiektu sprawdza, czy centrala pracuje i czy jest ciepło na sali, a technik jeszcze przed wyjazdem widzi alarmy, temperatury i ostatnie zdarzenia.

Poniżej działająca wizualizacja w trybie demonstracyjnym, na danych przykładowych. Dane na żywo i sterowanie są dostępne po zalogowaniu.

Jak to wygląda na konkretnej centrali, pokazujemy we wpisie o nowym sterowaniu centrali PM-LUFT 20.

Pytania i odpowiedzi

Czy do zdalnej wizualizacji trzeba wymienić sterownik centrali?

Nie zawsze. Jeśli sterownik jest sprawny i udostępnia dane przez komunikację, bramka czyta go bez wymiany. Gdy sterownik jest uszkodzony albo nie ma komunikacji, proponujemy nowe sterowanie z programem SKiC i wtedy wizualizacja jest jego częścią.

Czy trzeba otwierać porty w sieci obiektu albo mieć stały adres IP?

Nie. Bramka sama łączy się z serwerem połączeniem szyfrowanym, tak jak przeglądarka otwiera stronę. Wystarczy dostęp do internetu z sieci obiektu albo router LTE w szafie.

Kto może zdalnie sterować centralą?

Pełny dostęp ma serwis. Właściciel albo kierownik obiektu może włączyć i wyłączyć centralę, ustawić pracę poza harmonogramem i skasować alarm, którego przyczyna ustąpiła. Każda operacja jest zapisywana z nazwą użytkownika i godziną.

Co się stanie, gdy na obiekcie zniknie internet?

Centrala pracuje dalej według sterownika. Po kilku minutach bez danych serwis dostaje SMS i e-mail o braku łączności, a po powrocie internetu kolejną wiadomość.

Czy SMS o alarmie przyjdzie w nocy i w weekend?

Tak. Powiadomienia wysyła serwer automatycznie o każdej porze. Numery telefonów, adresy e-mail i rodzaje alarmów, które mają iść SMS-em, ustawiamy razem z właścicielem obiektu.

Ile kosztuje zdalna wizualizacja centrali wentylacyjnej?

Cen nie podajemy przed audytem. Na koszt wpływa stan sterownika, to, czy trzeba budować nowe sterowanie, liczba czujników i sygnałów, dostęp do internetu na obiekcie oraz zakres powiadomień. Wiążąca jest oferta przygotowana po audycie.

Masz centralę, która staje bez wyraźnej przyczyny, albo chcesz widzieć jej pracę i alarmy u siebie w telefonie? Przed telefonem przygotuj zdjęcie tabliczki znamionowej centrali, zdjęcie sterownika z wyświetlaczem i zdjęcie otwartej szafy sterowniczej. W sprawie wizualizacji centrali wentylacyjnej zadzwoń: +48 501 179 381, napisz: info@skic.com.pl albo skorzystaj z formularza kontaktowego. Baza serwisowa w Wałsnowie, pracujemy w całej Polsce. Zobacz też nasz serwis central wentylacyjnych.
